อุปกรณ์ลดแม่เหล็กของเครื่องแปลงพลังงานอัตโนมัติเร็วพกพา

Name: อุปกรณ์ลดแม่เหล็กของเครื่องแปลงพลังงานอัตโนมัติเร็วพกพา
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHXC105
Price: 4,115.00 USD
Availability: InStock

รายละเอียดสินค้า:

Place of Origin:	Xi'an, Shaanxi, China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
Model Number:	XHXC105

ข้อมูลรายละเอียด

Place of Origin:

Xi'an, Shaanxi, China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

Model Number:

XHXC105

การวัดกลุ่ม:

1~12

อิมพีแดนซ์สัญญาณอินพุต:

> 1m Ω

ฟิวส์:

2เอ

น้ำหนักรวมบรรจุภัณฑ์:

25,000กก

ระดับความแม่นยำ:

0.1 μΩ

แสดง:

จอแอลซีดี

ความจุเอาต์พุตสูงสุด:

200mA

การจัดเก็บข้อมูล:

1,000 กลุ่ม

ช่วงบูสต์:

5 นาที (ปรับได้)

การใช้พลังงานสูงสุด:

200W

คำสำคัญ:

เครื่องมือล้างหม้อแปลงไฟฟ้า

แรงดันไฟฟ้าขาออก:

0.1 ~ 180V (AC)

อุณหภูมิในการจัดเก็บ:

-20-60 ° C

ทดสอบแรงดันไฟฟ้า:

0 ~ 80V

ระยะเวลาการรับประกัน:

1 ปี

กระแสล้างพิษ:

5A, 1A, 200mA, 5mA (ปรับแต่งได้)

โหมดล้างสนามแม่เหล็ก:

แมนนวล/อัตโนมัติ

เวลาการล้างข้อมูล:

กำหนดเอง 3 นาที/รอบ | อัตโนมัติ 9 นาที/รอบ

ประสิทธิภาพการล้างสนามแม่เหล็ก:

>90% ต่อรอบ

การจัดอันดับฟิวส์:

8เอ

น้ำหนัก:

5 กก. (ไม่รวมสายทดสอบ)

ระดับแรงดันไฟฟ้าที่ใช้งานได้:

35kV ขึ้นไป; ปรับให้เหมาะสมสำหรับ 330kV+

เน้น:

High Light

เน้น:

การลดทอนการแปลงความถี่ DC

B-Phase เพียง 3 ขั้นตอน

90%+ การลดแม่เหล็กแบบผ่านเดียว

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

Price Negotiable

Packaging Details:

wooden case

Delivery Time:

5-8 days

เงื่อนไขการชำระเงิน:

ที/ที

Supply Ability:

1000 PCS/Year

คําอธิบายสินค้า

🎯 แอปพลิเคชันเป้าหมาย: ออกแบบมาเป็นพิเศษสำหรับวิศวกรรีเลย์ป้องกันหม้อแปลงและทีมงานด้านความน่าเชื่อถือของกริดที่จัดการการว่าจ้างสถานีย่อยและการจ่ายไฟใหม่หลังการบำรุงรักษา ต่างจากอุปกรณ์ทดสอบอเนกประสงค์ XHXC105 มุ่งเน้นไปที่การป้องกันความล้มเหลวแบบลูกโซ่จากการไหลเข้าที่เกิดจากสนามแม่เหล็กตกค้าง การทำงานผิดพลาดของรีเลย์ป้องกัน และความผันผวนของแรงดันไฟฟ้ากริดที่เกิดจากสนามแม่เหล็กแกนกลางที่ตกค้าง — ปกป้องไม่เพียงแต่หม้อแปลงแต่ละตัวเท่านั้น แต่ยังรวมถึงเสถียรภาพของเครือข่ายไฟฟ้าที่เชื่อมต่อถึงกันด้วย

⚠️ ความเสี่ยงจากสนามแม่เหล็กตกค้างหลังการทดสอบ DC: หากไม่มีการล้างสนามแม่เหล็กอย่างเหมาะสมก่อนการจ่ายไฟใหม่ สนามแม่เหล็กแกนกลางที่ตกค้างอาจทำให้เกิด: (1) การทำงานผิดพลาดของรีเลย์ป้องกันและความล้มเหลวในการว่าจ้างหม้อแปลง (2) การตัดวงจรจากการไหลเข้าที่เกิดจากสนามแม่เหล็กตกค้างของหม้อแปลงที่ทำงานอยู่ข้างเคียงในหลายสถานีย่อย ทำให้เกิดการดับเป็นวงกว้าง (3) กระแสไหลเข้าที่ทำให้หม้อแปลงและเซอร์กิตเบรกเกอร์เสียหาย (4) มลพิษฮาร์มอนิกที่ลดทอนคุณภาพไฟฟ้าของกริด (5) การอิ่มตัวของ CT ทำให้ความแม่นยำในการวัดและความน่าเชื่อถือของรีเลย์ลดลง

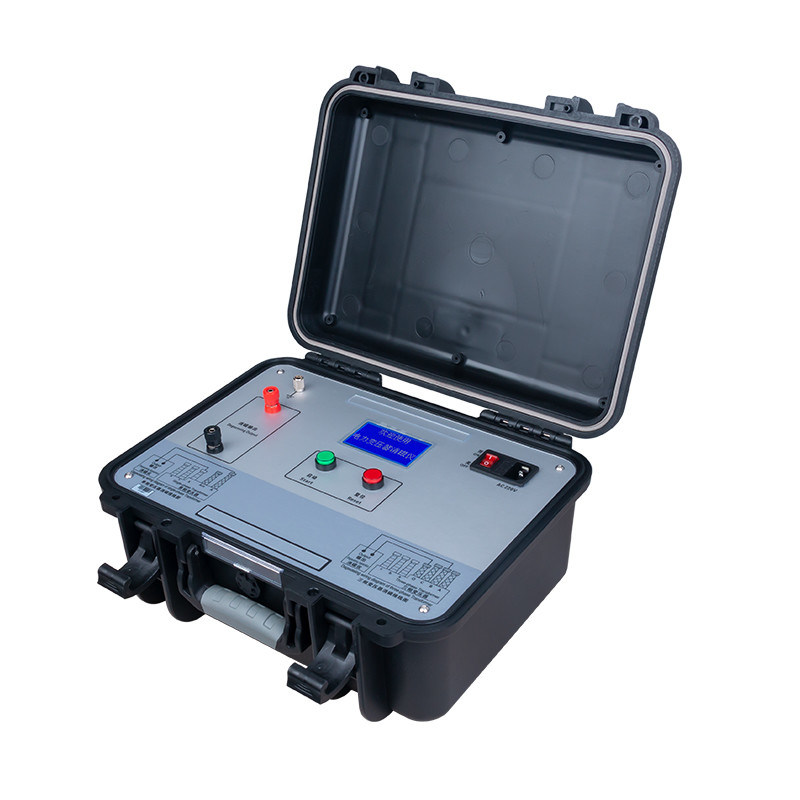

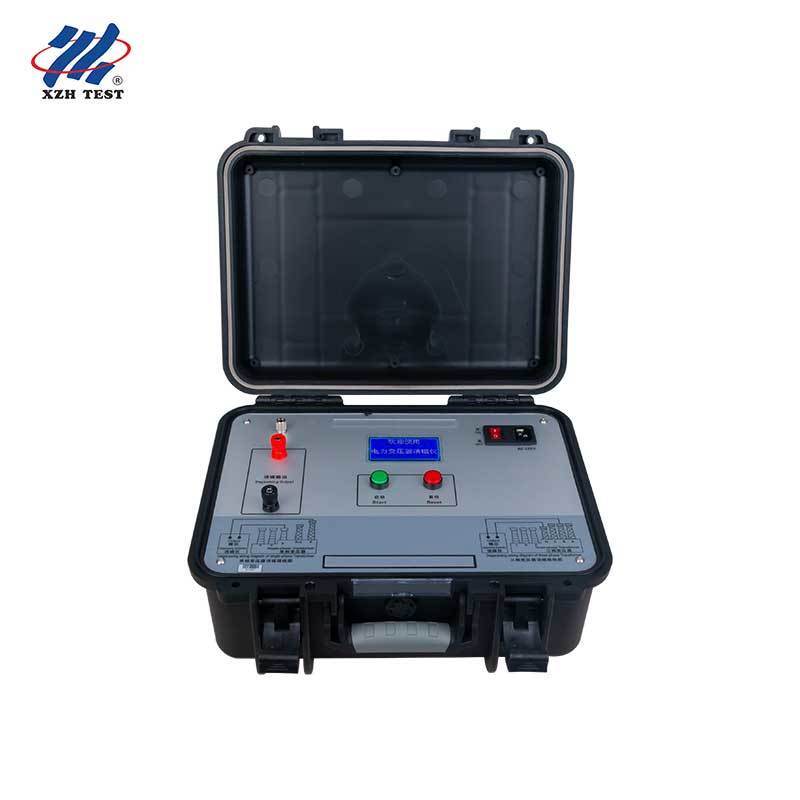

เครื่องมือล้างสนามแม่เหล็กหม้อแปลงแบบพกพา XHXC105

เครื่องมือล้างสนามแม่เหล็กหม้อแปลง XHXC105 เป็นอุปกรณ์พิเศษที่ออกแบบมาเพื่อกำจัดอันตรายจากสนามแม่เหล็กตกค้างที่ยังคงอยู่ในแกนหม้อแปลงหลังจากการทดสอบความต้านทาน DC การวัดอัตราส่วนแรงดันไฟฟ้า และขั้นตอนการวินิจฉัยอื่นๆ มีบทบาทสำคัญในการปกป้องหม้อแปลงไฟฟ้าจากผลกระทบของกระแสไหลเข้าจากการกระตุ้น และรับรองการว่าจ้างหม้อแปลงไฟฟ้าที่ปลอดภัยและเชื่อถือได้ที่แรงดันไฟฟ้า 35kV ขึ้นไป — โดยเฉพาะอย่างยิ่งหน่วยความจุสูงที่ระดับแรงดันไฟฟ้า 330kV ขึ้นไป

สร้างขึ้นบนเทคโนโลยีการลดทอนความถี่ DC ที่ได้รับสิทธิบัตร XHXC105 นำเสนอโหมดการล้างสนามแม่เหล็กอัตโนมัติควบคู่กับการทำงานแบบแมนนวล ช่วยขจัดความจำเป็นในการแทรกแซงของผู้ใช้ซ้ำๆ โมดูล LCD ที่ขยายใหญ่ขึ้นแสดงข้อมูลการทำงานที่สมบูรณ์ยิ่งขึ้น รวมถึงกระแสล้างสนามแม่เหล็กแบบเรียลไทม์ สถานะโหมด และเปอร์เซ็นต์ความคืบหน้า อินเทอร์เฟซปุ่มสองปุ่มที่ปรับปรุงใหม่ — สีแดงสำหรับการเลือกและรีเซ็ต สีเขียวสำหรับการยืนยันและเริ่ม — ทำให้การทำงานภาคสนามง่ายขึ้น เวลาในการล้างสนามแม่เหล็กได้ลดลงจาก 30 นาที เหลือไม่ถึง 4 นาที โดยมีประสิทธิภาพในการผ่านครั้งเดียวเกินกว่า 90%

XHXC105

คุณสมบัติหลัก

การลดทอนความถี่ DC ที่ได้รับสิทธิบัตร: เทคโนโลยีที่เป็นกรรมสิทธิ์ค่อยๆ ลดแอมพลิจูดของกระแสไฟฟ้าพร้อมกับการสลับขั้ว ทำให้วงจรฮิสเทรีซิสแคบลงเรื่อยๆ และทำให้ขั้วแม่เหล็กที่ตกค้างเป็นกลางเพื่อการล้างสนามแม่เหล็กอย่างสมบูรณ์
การล้างสนามแม่เหล็กสามเฟสเฉพาะเฟส B: การเชื่อมต่อเพียงครั้งเดียวกับบุชชิ่งเฟส B ช่วยให้ล้างสนามแม่เหล็กทั้งสามเฟสได้อย่างสมบูรณ์ — ลดเวลาการตั้งค่า ณ สถานที่ได้อย่างมาก และขจัดความจำเป็นในการเชื่อมต่อใหม่หลายครั้งระหว่างการว่าจ้างหม้อแปลง
การทำงานแบบสองโหมด: โหมดอัตโนมัติจะใช้ระดับกระแส 5A, 1A, 200mA และ 5mA ตามลำดับโดยไม่ต้องมีการแทรกแซงจากผู้ใช้ โหมดแมนนวลให้การเลือกระดับกระแสแต่ละระดับสำหรับการล้างสนามแม่เหล็กตามเป้าหมายตามความรุนแรงของสนามแม่เหล็กตกค้าง
การเก็บข้อมูล AD แบบ 16 บิต: การแปลงแอนะล็อกเป็นดิจิทัลความละเอียดสูงพร้อมการตัดสินใจรักษาเสถียรภาพกระแสไฟฟ้าอัตโนมัติช่วยให้ควบคุมกระแสล้างสนามแม่เหล็กได้อย่างแม่นยำและให้ผลลัพธ์ที่ทำซ้ำได้ภายใต้สภาวะภาคสนามที่แตกต่างกัน
เวลาวงจรต่ำกว่า 4 นาที: การล้างสนามแม่เหล็กแบบผ่านครั้งเดียวเสร็จสิ้นภายในเวลาไม่ถึง 4 นาที (แมนนวล) หรือ 9 นาที (อัตโนมัติเต็มวงจร) — เป็นการปรับปรุงอย่างมากจากวงจร 30 นาทีของเครื่องรุ่นก่อนหน้า ทำให้ตารางการว่าจ้างหม้อแปลงหลายตัวมีประสิทธิภาพ

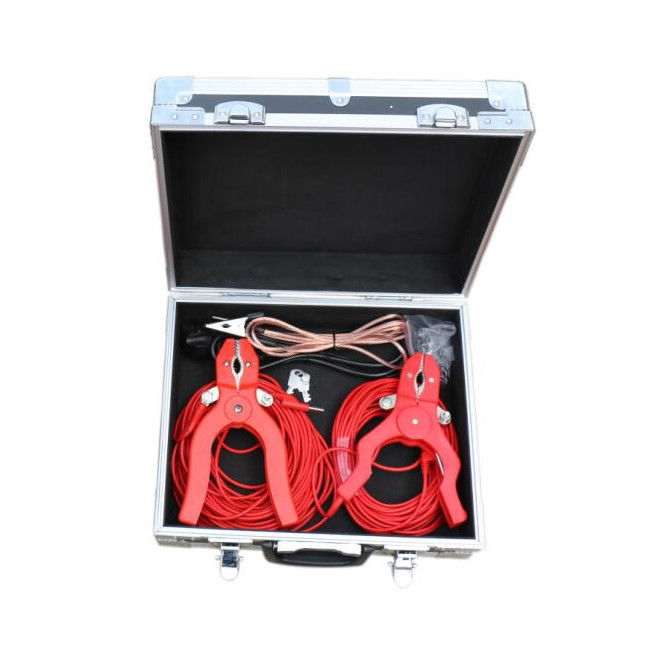

ความเข้ากันได้กับสายเคเบิลทดสอบความต้านทาน DC: ใช้สายนำกระแสจาก การทดสอบความต้านทานขดลวด DC โดยตรง ทำให้การเปลี่ยนจากการทดสอบวินิจฉัยไปสู่การล้างสนามแม่เหล็กโดยไม่ต้องเปลี่ยนสายเคเบิล
การออกแบบภาคสนามที่กะทัดรัด: XHXC105 มีน้ำหนักเพียง 5 กก. (ไม่รวมสายทดสอบ) สร้างขึ้นเพื่อการใช้งานแบบเคลื่อนที่ทั่วทั้งสถานีย่อย โดยใช้ความพยายามในการตั้งค่าน้อยที่สุด

ข้อมูลจำเพาะทางเทคนิค

กระแสล้างสนามแม่เหล็ก	5A, 1A, 200mA, 5mA (ปรับแต่งได้)
โหมดล้างสนามแม่เหล็ก	แมนนวล / อัตโนมัติ
เวลาล้างสนามแม่เหล็ก	แมนนวล: 3 นาที/รอบ \| อัตโนมัติ: 9 นาที/รอบ
ประสิทธิภาพการล้างสนามแม่เหล็ก	>90% ต่อการผ่านครั้งเดียว
ความคืบหน้าการล้างสนามแม่เหล็ก	การแสดงผลแบบเรียลไทม์ 0-100%
แหล่งจ่ายไฟทำงาน	AC 220V±10%, 50Hz±1Hz
พิกัดฟิวส์	8A (AC 220V)
อุณหภูมิแวดล้อม	-25℃~50℃
ความชื้นแวดล้อม	≤90%
น้ำหนัก	5 กก. (ไม่รวมสายทดสอบ)
จอแสดงผล	LCD พร้อมกระแสไฟฟ้าแบบเรียลไทม์ โหมด และความคืบหน้า
หม้อแปลงที่ใช้ได้	35kV ขึ้นไป; เหมาะสำหรับหน่วยความจุสูง 330kV ขึ้นไป

หลักการทำงาน

เครื่องมือนี้ใช้การลดทอนความถี่ DC: (1) ใช้กระแสล้างสนามแม่เหล็ก DC (2) แอมพลิจูดของกระแสไฟฟ้าจะลดลงเป็นระยะ (3) ขั้วของกระแสไฟฟ้าจะสลับกันเป็นระยะ (4) วงจรฮิสเทรีซิสจะแคบลงเรื่อยๆ และขั้วแม่เหล็กจะหักล้างกันเพื่อให้ล้างสนามแม่เหล็กได้อย่างสมบูรณ์

คู่มือการเชื่อมต่อ

หม้อแปลงเฟสเดียว	เชื่อมต่อกับขั้ว A และ X
หม้อแปลงสามเฟส	เชื่อมต่อกับบุชชิ่งเฟส B และสายกลาง (O) เท่านั้น — ล้างสนามแม่เหล็กทั้งสามเฟสพร้อมกัน
เอาต์พุตการล้างสนามแม่เหล็ก	ไม่โพลาไรซ์; ขั้วเอาต์พุตไม่มีความแตกต่างระหว่างขั้วบวก/ลบ

หมายเหตุความปลอดภัยที่สำคัญ

อ่านคู่มือผู้ใช้ให้ละเอียดและตรวจสอบการเดินสายที่ถูกต้องก่อนใช้งาน
ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อขั้วกราวด์อย่างน่าเชื่อถือก่อนเปิดเครื่อง
ห้ามถอดแคลมป์ทดสอบระหว่างกระบวนการล้างสนามแม่เหล็ก
ในสถานการณ์ที่ผิดปกติใดๆ ให้กดปุ่ม RESET สีแดง หรือปิดสวิตช์ไฟทันที
นี่คือเครื่องมืออิเล็กทรอนิกส์แรงดันสูงที่มีความแม่นยำ — ผู้ที่ไม่ใช่มืออาชีพห้ามถอดประกอบ; จัดการด้วยความระมัดระวังระหว่างการขนส่ง

คำถามที่พบบ่อย

คำถามที่ 1: ทำไมการล้างสนามแม่เหล็กจึงจำเป็นก่อนการจ่ายไฟใหม่ให้หม้อแปลงหลังการทดสอบ DC?

การทดสอบความต้านทาน DC ทำให้เกิดสนามแม่เหล็กตกค้างในแกนหม้อแปลงโดยธรรมชาติ หากไม่มีการล้างสนามแม่เหล็ก เมื่อหม้อแปลงได้รับการจ่ายไฟใหม่ ฟลักซ์ที่ตกค้างนี้จะทำให้อิ่มตัวแกนเป็นเวลาครึ่งรอบ ทำให้เกิดกระแสไหลเข้ามหาศาลที่มีฮาร์มอนิกสูง ซึ่งอาจทำให้เกิด: การทำงานผิดพลาดของรีเลย์ป้องกันนำไปสู่ความล้มเหลวในการว่าจ้าง; การไหลเข้าที่เกิดจากสนามแม่เหล็กตกค้างในหม้อแปลงข้างเคียงทำให้เกิดการตัดวงจรแบบลูกโซ่ในหลายสถานีย่อย; ความเสียหายทางกายภาพต่อขดลวดหม้อแปลงและเซอร์กิตเบรกเกอร์จากแรงแม่เหล็กไฟฟ้าที่มากเกินไป; และความไม่เสถียรของแรงดันไฟฟ้ากริดส่งผลกระทบต่ออุปกรณ์ปลายน้ำ XHXC105 ขจัดความเสี่ยงนี้โดยการกำจัดสนามแม่เหล็กตกค้างอย่างเป็นระบบก่อนการจ่ายไฟใหม่

คำถามที่ 2: การล้างสนามแม่เหล็กเฉพาะเฟส B ทำงานอย่างไรสำหรับหม้อแปลงสามเฟส?

เทคโนโลยีการลดทอนความถี่ DC ที่ได้รับสิทธิบัตรของ XHXC105 ช่วยให้สามารถล้างสนามแม่เหล็กสามเฟสได้อย่างสมบูรณ์ผ่านการเชื่อมต่อเพียงครั้งเดียวกับบุชชิ่งเฟส B และสายกลาง (O) การเชื่อมต่อวงจรแม่เหล็กภายในแกนหม้อแปลงจะกระจายผลการล้างสนามแม่เหล็กไปยังทั้งสามเฟสพร้อมกัน ช่วยขจัดความจำเป็นในการเชื่อมต่อเฟส A, B และ C แยกกัน สิ่งนี้ช่วยลดเวลาการตั้งค่าภาคสนามได้ประมาณ 70% และลดความเสี่ยงของข้อผิดพลาดในการเดินสายระหว่างการว่าจ้างหม้อแปลงหลายตัว

คำถามที่ 3: เมื่อใดที่ฉันควรใช้โหมดอัตโนมัติเทียบกับโหมดแมนนวล?

แนะนำให้ใช้โหมดอัตโนมัติสำหรับการล้างสนามแม่เหล็กหลังการทดสอบ DC มาตรฐาน ซึ่งระดับสนามแม่เหล็กตกค้างไม่ทราบแน่ชัด มันจะใช้ระดับกระแส 5A → 1A → 200mA → 5mA ตามลำดับภายในเวลาประมาณ 9 นาที ทำให้ล้างสนามแม่เหล็กได้ >90% โดยไม่ต้องมีการแทรกแซงจากผู้ใช้ โหมดแมนนวลเหมาะสำหรับเมื่อคุณทราบระดับกระแสที่ต้องการ — ตัวอย่างเช่น หลังจากการล้างสนามแม่เหล็กบางส่วน หรือเมื่อกำหนดเป้าหมายหม้อแปลงที่มีสนามแม่เหล็กตกค้างต่ำที่ทราบ โหมดแมนนวลจะเสร็จสิ้นภายในเวลาประมาณ 3 นาทีต่อระดับกระแสที่เลือก และอนุญาตให้ใช้ซ้ำที่ระดับสูงขึ้นหากจำเป็น

คำถามที่ 4: ข้อกำหนดด้านแหล่งจ่ายไฟคืออะไร และจะเกิดอะไรขึ้นหากเครื่องไม่เปิด?

XHXC105 ต้องการ AC 220V±10%, 50Hz±1Hz ฟิวส์ 8A ในช่องเสียบแผงด้านหลังให้การป้องกันกระแสเกินหลัก หากเครื่องไม่เปิด: (a) ตรวจสอบว่าฟิวส์ 8A ขาดหรือไม่ (b) ตรวจสอบว่าแรงดันไฟฟ้าอยู่ในช่วง 220V±10% หรือไม่ หากใช้เครื่องกำเนิดไฟฟ้า ให้ยืนยันว่ารูปคลื่นเอาต์พุตเป็นคลื่นไซน์ 50Hz และมีเฟสหนึ่งต่อลงดินเป็นสายกลาง — นี่เป็นปัญหาแหล่งจ่ายไฟภาคสนามที่พบบ่อยที่สุด หม้อแปลงแยกสามารถเชื่อมต่อแบบอนุกรมเพื่อแก้ไขปัญหาความเข้ากันได้ของรูปคลื่นเครื่องกำเนิดไฟฟ้าได้

คำถามที่ 5: เครื่องมือนี้ทำงานร่วมกับเวิร์กโฟลว์การทดสอบความต้านทาน DC ที่มีอยู่ได้อย่างไร?

XHXC105 ได้รับการออกแบบมาเพื่อให้ทำงานร่วมกับการทดสอบความต้านทานขดลวด DC ได้อย่างราบรื่น สายนำกระแสเดียวกันที่ใช้สำหรับการวัดความต้านทาน DC สามารถเชื่อมต่อโดยตรงกับขั้วเอาต์พุตการล้างสนามแม่เหล็กได้โดยไม่ต้องเปลี่ยนสายเคเบิล ช่วยขจัดความจำเป็นในการปีนหม้อแปลงเพื่อเชื่อมต่อสายทดสอบใหม่ หลังจากเสร็จสิ้นการทดสอบความต้านทาน DC กับขดลวดทั้งหมด เพียงแค่ย้ายขั้วต่อสายทดสอบจากเครื่องทดสอบความต้านทานไปยัง XHXC105 เลือกโหมดการล้างสนามแม่เหล็กที่เหมาะสม และเริ่มรอบการทำงาน เวิร์กโฟลว์ทั้งหมด — ตั้งแต่การวัดความต้านทานขั้นสุดท้ายไปจนถึงการล้างสนามแม่เหล็กที่เสร็จสมบูรณ์ — โดยทั่วไปจะใช้เวลาไม่เกิน 15 นาทีต่อหม้อแปลงสำหรับหน่วยสามขดลวดมาตรฐาน
