| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | ซีรี่ส์ XHDP |

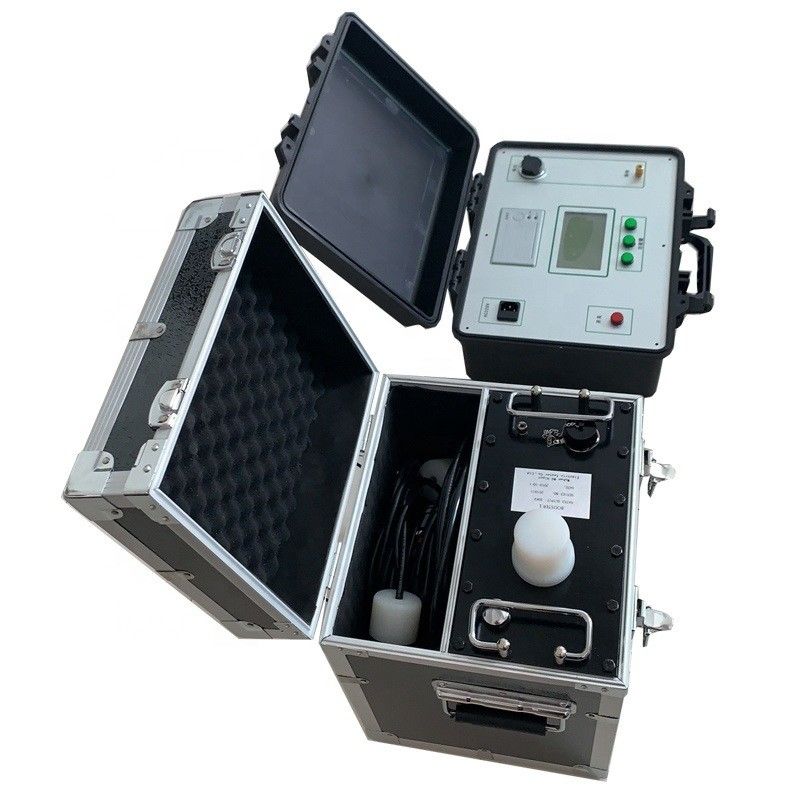

XHDP SERIES
หลักการทดสอบแรงดันไฟฟ้าฉนวนความถี่ต่ำพิเศษ
การทดสอบแรงดันไฟฟ้าทนต่อฉนวนความถี่ต่ำพิเศษนั้นเป็นทางเลือกหนึ่งในการทดสอบแรงดันไฟฟ้าทนต่อความถี่อุตสาหกรรม อย่างที่เราทราบกันดีว่า ในการทดสอบเครื่องกำเนิดไฟฟ้าขนาดใหญ่ สายเคเบิล และผลิตภัณฑ์ทดสอบอื่นๆ สำหรับการทดสอบแรงดันไฟฟ้าทนต่อความถี่อุตสาหกรรม เนื่องจากชั้นฉนวนของผลิตภัณฑ์เหล่านี้มีความจุไฟฟ้าขนาดใหญ่ จึงจำเป็นต้องใช้หม้อแปลงทดสอบหรือหม้อแปลงเรโซแนนซ์ที่มีความจุสูง อุปกรณ์ขนาดใหญ่เช่นนี้ไม่เพียงแต่มีขนาดใหญ่และมีราคาแพงเท่านั้น แต่ยังใช้งานไม่สะดวกอีกด้วย เพื่อแก้ปัญหานี้ ภาคพลังงานจึงได้นำความถี่ในการทดสอบที่ลดลงมาใช้ ซึ่งช่วยลดความจุของแหล่งจ่ายไฟทดสอบ จากการพิสูจน์ทางทฤษฎีและการปฏิบัติจริงเป็นเวลาหลายปีทั้งในและต่างประเทศ การทดสอบแรงดันไฟฟ้าทนต่อความถี่ต่ำพิเศษ 0.1Hz แทนการทดสอบแรงดันไฟฟ้าทนต่อความถี่ ไม่เพียงแต่จะให้ผลลัพธ์ที่เทียบเท่ากันเท่านั้น แต่ขนาดยังลดลงอย่างมาก น้ำหนักลดลงอย่างมาก ในทางทฤษฎี ความจุประมาณหนึ่งในห้าของความถี่ และใช้งานง่าย เมื่อเทียบกับการทดสอบความถี่แล้วมีความเหนือกว่ามากกว่า นี่คือเหตุผลที่วิธีการนี้ถูกนำมาใช้กันอย่างแพร่หลายในประเทศที่พัฒนาแล้ว
| รุ่น | แรงดันไฟฟ้าที่กำหนด | การรับน้ำหนัก ความจุ |
พลังงาน ฟิวส์ |
โครงสร้างผลิตภัณฑ์ |
| XHDP-30 | 30kV (สูงสุด) |
0.1Hz,≤1.1µF | 8A | ตัวควบคุม บูสเตอร์ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| XHDP-50 | 50kV (สูงสุด) |
0.1Hz,≤1.1µF | 20A | ตัวควบคุม บูสเตอร์ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| XHDP-60 |
60kV (สูงสุด) |
0.1Hz,≤1.1µF | 20A | ตัวควบคุม บูสเตอร์ |
| 0.05Hz,≤2.2µF | ||||
| 0.02Hz,≤5.5µF | ||||
| XHDP-80 |
80kV (สูงสุด) |
0.1Hz,≤1.1µF | 20A | ตัวควบคุม บูสเตอร์ |
| 0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF |
