| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | XHGX507B |

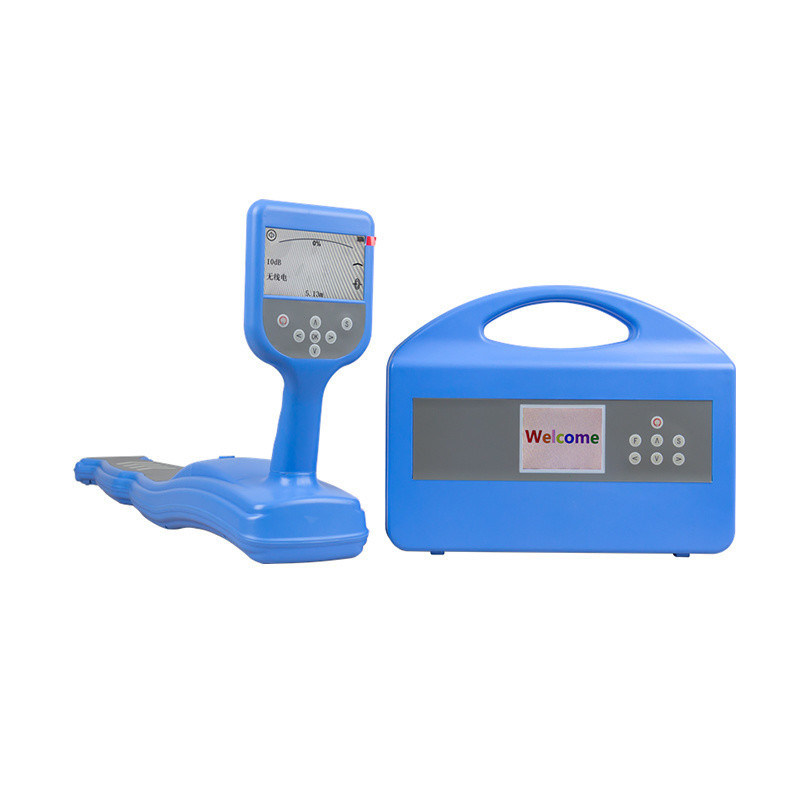

XHGX507B
เครื่องระบุตำแหน่งท่อสายเคเบิลใต้ดิน XHGX507B ถูกใช้งานโดยผู้ใช้หลายพันรายในการทดสอบสายไฟ ซึ่งได้รับชื่อเสียงเป็นอย่างดีในวงการ เราใช้แนวคิดล่าสุดในการพัฒนาเครื่องระบุตำแหน่งท่อ XHGX507B โดยเฉพาะอย่างยิ่งสำหรับการระบุตำแหน่งความผิดพลาดของฉนวนสายเคเบิลกับพื้นดินอย่างรวดเร็วและแม่นยำ (มีประจุ) เพื่อค้นหาเส้นทาง การระบุตำแหน่งความลึก และการระบุสายเคเบิล
1. การแสดงเข็มทิศและทิศทาง: แสดงทิศทางของท่อและทิศทางซ้ายและขวาด้วยภาพ
2. วัดทิศทางกระแสเพื่อขจัดสัญญาณรบกวนจากสายใกล้เคียง (ความถี่บางส่วน)
3. การวัดความลึกและกระแส
4. การประมวลผลการสุ่มตัวอย่างความแม่นยำสูงแบบดิจิทัลเต็มรูปแบบ: เสถียรและเชื่อถือได้ ความไวสูงพิเศษ แบนด์วิดท์การรับสัญญาณที่แคบมาก ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และสามารถระงับความถี่ไฟฟ้าและสัญญาณรบกวนฮาร์มอนิกของสายเคเบิลและท่อที่ทำงานอยู่ข้างเคียงได้อย่างเต็มที่
5. การตรวจจับสายเคเบิลที่ทำงานอยู่: คาลิปเปอร์ส่งสัญญาณประสิทธิภาพสูง การเชื่อมต่อ และการส่งสัญญาณไปยังสายเคเบิลที่ทำงานอยู่ให้มากที่สุด
6. การระบุสายเคเบิล/ท่อ: คาลิปเปอร์ (อุปกรณ์เสริม) สะดวกและใช้งานง่าย และให้ผลการระบุที่ชัดเจน สามารถใช้งานได้เมื่อไม่สะดวกในการใช้คาลิปเปอร์
7. การค้นหาข้อผิดพลาดของพื้นดิน: ใช้เฟรม A (อุปกรณ์เสริม) เพื่อระบุตำแหน่งจุดที่เสียหายของท่อไปยังฉนวนพื้นดิน และลูกศรจะระบุทิศทางของจุดที่ผิดพลาด
8. ความถี่การตรวจจับหลายแบบ: การตรวจจับแบบแอคทีฟและการตรวจจับแบบพาสซีฟ
9. โหมดเอาต์พุตสัญญาณหลายแบบของเครื่องส่งสัญญาณ: เอาต์พุตการเชื่อมต่อโดยตรง การเชื่อมต่อแคลมป์ และการเหนี่ยวนำ
10. เครื่องส่งสัญญาณเอาต์พุตกำลังขยายสัญญาณดิจิทัล การจับคู่ความต้านทานอัตโนมัติ และการป้องกันอัตโนมัติ
11. แบตเตอรี่ลิเธียมไอออนความจุสูงในตัว การปิดเครื่องอัตโนมัติภายใต้แรงดันไฟฟ้า การปิดเครื่องอัตโนมัติ (ตัวรับ) โดยไม่มีการใช้งานเป็นเวลานาน
12. ตู้สวยงามและมั่นคง น้ำหนักเบาและพกพาสะดวก
ข้อมูลจำเพาะของเครื่องส่งสัญญาณ:
1. โหมดเอาต์พุต: เอาต์พุตการเชื่อมต่อโดยตรง การเหนี่ยวนำ การเชื่อมต่อคาลิปเปอร์
2. ความถี่เอาต์พุต: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 12KHz, 33kHz, 82kHz, 200kHz
3. กำลังขับ: สูงสุด 10W ปรับได้ 10 ระดับ การจับคู่ความต้านทานแบบเรียลไทม์อัตโนมัติ
4. แรงดันเอาต์พุตการเชื่อมต่อโดยตรง: สูงสุด 200Vpp
5. การป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร
6. อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร: จอแสดงผลคริสตัลเหลวแบบดอทเมทริกซ์ 320×240
7. แบตเตอรี่ในตัว: แบตเตอรี่ลิเธียมไอออน 6 18650, กำหนด 12.6V, 4.2Ah
ข้อมูลจำเพาะของตัวรับ:
1. โหมดอินพุต: ขดลวดรับสัญญาณในตัว แคลมป์ระบุ (อุปกรณ์เสริม) เฟรม A ตรวจสอบข้อผิดพลาด (อุปกรณ์เสริม)
2. ความถี่ในการรับ:
ความถี่ในการตรวจจับ: 348Hz, 624Hz, 1280Hz, 1860Hz, 512Hz, 645Hz, 820Hz, 940Hz, 6KHz, 8kHz, 9kHz, 33kHz, 65kHz, 82kHz, 131kHz, 200kHz
ความถี่การตรวจจับแบบพาสซีฟของความถี่ไฟฟ้า: 50Hz/60Hz
3. โหมดการตรวจจับท่อ: วิธีการสูงสุดกว้าง วิธีการสูงสุดแคบ วิธีการหุบเขาเสียง วิธีหุบเขาจุดสูงสุด
4. โหมดการระบุสายเคเบิล: คาลิปเปอร์ (อุปกรณ์เสริม) การระบุอัจฉริยะและการวัดกระแส
5. อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร: จอแสดงผลคริสตัลเหลวแบบดอทเมทริกซ์ 480×272
6. แบตเตอรี่ในตัว: แบตเตอรี่ลิเธียมไอออน 4 18650, กำหนด 4.2V, 8.2Ah
7. ความแม่นยำในการวางตำแหน่ง: ความลึก 0-3m (±5%), ความลึก 3-12m (±10%)
8. ความแม่นยำในการวัดความลึก: แสดงสามหลัก ความลึกสูงสุดสามารถวัดได้ถึง 12 เมตร
9. ความแม่นยำในการวัดกระแส: 1Ma
10. ระยะการตรวจจับสูงสุด: สายเคเบิลที่มีฉนวนที่ดีในวิธีการเชื่อมต่อโดยตรงสามารถเข้าถึงได้ถึง 15KM
อื่นๆ
1. ขนาด: เครื่องส่งสัญญาณ 320×240×90 มม. ตัวรับสัญญาณ 670×128×310 มม.
2. คุณภาพ: 1.9 กก. สำหรับเครื่องส่งสัญญาณ และ 1.4 กก. สำหรับตัวรับสัญญาณ
3. ที่ชาร์จ: อินพุต AC100~240V, 50/60Hz, เอาต์พุต DC4.2V-1A, เอาต์พุต DC12.6V-1A
4. สภาพการทำงาน: อุณหภูมิ: -10ºC-40ºC, ความชื้น 5-90%RH, ระดับความสูง <4500m.
