ตัวชี้ตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดินพร้อมซิงค์เสียงแม่เหล็กและการตรวจจับเฟรม

ตัวชี้ตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดินพร้อมซิงค์เสียงแม่เหล็กและการตรวจจับเฟรม

รายละเอียดสินค้า:

สถานที่กำเนิด:	ซีอาน, ชานซี, จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHDD503E

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ซีอาน, ชานซี, จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHDD503E

หมายเลขรุ่น:

XHDD503E

การใช้งาน:

เครื่องทดสอบสายเคเบิลเครือข่าย เครื่องทดสอบสายสัญญาณเสียง เครื่องทดสอบสายโคแอกเชียล เครื่องทดสอบสายเ

พลัง:

ไฟฟ้า

ปรับแต่ง:

ปรับแต่ง

กรอง:

200Hz-1600Hz ทางเลือก

อัตราขยายเอาต์พุต:

16 ระดับ (0~112dB)

ความแม่นยำในการวางตำแหน่งอะคูสติก-แม่เหล็ก:

น้อยกว่า 0.2ม.

ความแม่นยำในการกำหนดตำแหน่งแรงดันไฟฟ้าขั้นบันได:

น้อยกว่า 0.5 ม

ความแม่นยำในการระบุเส้นทาง:

น้อยกว่า 0.5 ม

แพคเกจการขนส่ง:

กล่องไม้

เครื่องหมายการค้า:

การทดสอบ XZH

ต้นทาง:

สามารถในการผลิต:

2000 ชิ้น / ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

ใบรับรองการรับประกัน

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

การตรวจจับข้อบกพร่องของสายเคเบิลใต้ดิน

ตัวชี้ตำแหน่งอะคูสติก-แม่เหล็ก

ตัวระบุตำแหน่งแรงดันไฟฟ้าขั้นตอน A-Frame

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วัน

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000 หน่วย/ปี

คําอธิบายสินค้า

คําอธิบาย

เครื่องตรวจหาจุดผิดพลาดของเคเบิลใช้หลักการการรับสั่นและการผลักดันไฟฟ้าแม่เหล็ก เพื่อกําหนดตําแหน่งเฉพาะของจุดผิดพลาดของเคเบิลเครื่องกําเนิดกระแทกแรงดันสูงถูกใช้เพื่อทําให้ไฟฟ้ากระพริบมากกว่าการปล่อยในจุดความผิดพลาดปรากฏการณ์ทางกายภาพ เช่น คลื่นสั่น คลื่นเสียงและคลื่นไฟฟ้าแม่เหล็กที่ผลิตโดยไฟฟ้ากระพริบที่จุดผิดพลาดถูกรับโดย sonda พิเศษของเครื่องมือชี้, เสริม, การประมวลผล, แสดง, และผลิตโดยอุปกรณ์การชี้แจงความผิดพลาดของสายไฟฟ้า.งานการหาจุดผิดพลาดของสายไฟฟ้า "ตรงเหนือสายไฟฟ้าและอยู่ในช่วงการวัดโดยตรง" ได้สําเร็จ.
อุปกรณ์จุดคงที่นี้เหมาะสําหรับความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด และความผิดพลาดในการตัดสายไฟฟ้า, สายสายโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและสายที่ฝังทําจากวัสดุต่าง ๆ ที่มีส่วนตัดข้ามและสื่อต่าง ๆ, รวมถึงการรั่วไหลความต้านทานสูงและความต้านทานสูง แฟลชมากกว่าความผิดพลาด

ลักษณะสินค้า
1. 5 นิ้วสัมผัสความสว่างสูง LCD รับประกันความเห็นภายใต้แสงอาทิตย์
2มันมี 4 รูปแบบการทดสอบ: แบบมาตรฐาน, ปรับปรุง, ลดเสียง, และปรับปรุง
3มันมีฟังก์ชันการตั้งตําแหน่ง 4 ประการ คือ การปรับสมาธิเสียง-แม่เหล็ก, เสียงบริสุทธิ์, แม่เหล็กบริสุทธิ์, และความแรงกด step
4มีเทคโนโลยีลดเสียงเบื้องหลัง และสามารถเลือกจากวิธีการกรองที่หลากหลาย
5อุปกรณ์พร้อมกับ BNR และฟังก์ชันเงียบ
4มันมีเครื่องแสดงทางเบี่ยงเบน
5อุปกรณ์ประกอบด้วยเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น กันน้ํา IP65
6แบตเตอรี่ลิธีਅਮขนาดใหญ่ ระยะเวลารอคอยนาน พร้อมชาร์จเร็ว
7ขนาดเล็กและเบา ใช้งานง่าย และมีอินเตอร์เฟซมนุษย์-เครื่องจักรง่าย

รายละเอียดเทคนิค

ปริมาตรกรอง	อัล-พาส: 100Hz ~ 1600Hz
	ช่วงต่ํา: 100Hz ~ 300Hz
	กวอลคอม: 160Hz ~ 1600Hz
	แบนด์พาส: 200Hz ~ 600Hz
การเพิ่มช่องทาง:	8 ระดับ ปรับได้
การเพิ่มช่องแม่เหล็ก:	8 ระดับ ปรับได้
การเพิ่มความกระชับกําลังในขั้นตอน:	8 ระดับ ปรับได้
การเพิ่มผลิต:	16 ระดับ (0 ~ 112db)
อุปสรรคการออก:	350Ω
ความแม่นยําการตั้งตําแหน่งเสียงแม่เหล็ก:	≤0.1m
ความแม่นยําในการตั้งตําแหน่งความแรงดันขั้นตอน:	≤ 0.5m
ความแม่นยําในการระบุเส้นทาง:	≤ 0.5m
มันมีฟังก์ชันลดเสียงเบื้องหลัง BNR และลดเสียงเงียบ
วิธีควบคุมการแสดง:	การควบคุมจอสัมผัสความสว่างสูง 5 นิ้ว
พลังงานไฟฟ้า:	4*18650 แบตเตอรี่ลิตিয়ামมาตรฐาน
เวลารอ:	กว่า 8 ชั่วโมง
ปริมาณ:	428L × 350W × 230H
อุณหภูมิบริเวณ:	-25 ~ 65oC ความชื้นสัมพันธ์: ≤ 90%

การจัดวางเครื่องมือและคําแนะนํา

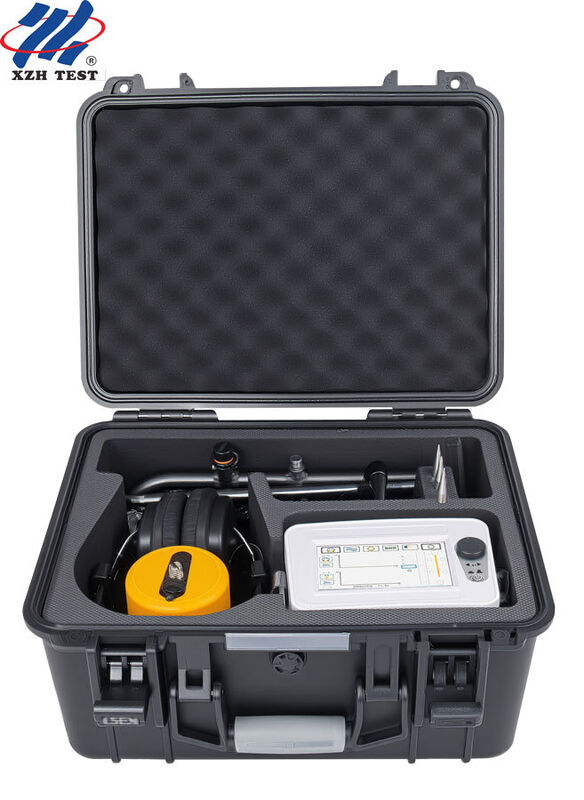

การประกอบของเครื่องมือ
1. ตํารวจจุดผิดพลาดของสายเคเบิล: ตํารวจจุดผิดพลาดของสายเคเบิลในช่วงการวัดโดยตรง
2หน่วยตรวจสอบ: รวมถึงหน่วยตรวจสอบ, หน่วยตรวจสอบ, สามเล็บ, และไม้เชื่อมต่อ, เชื่อมต่อกับช่องทางเข้าเพื่อรับสัญญาณ
3.ใส่หูฟัง; ติดต่อช่องทางเข้าของเครื่องมือชี้ (ผลตอบกลับของสัญญาณออก)
4เส้นสัญญาณ 7-core: สายเชื่อมระหว่างเครื่องหมายชี้และเครื่องตรวจ (เชื่อมเครื่องหมายชี้และเครื่องตรวจ)
5เครื่องชาร์จ: ติดต่อกับโซเคตชาร์จของเครื่องมือเพื่อชาร์จ
6.กรอบ: ใช้ในการทดสอบโดยใช้วิธีความดันขั้นตอน
7สายเชื่อม A-frame: เครื่องตรวจหาความผิดพลาดสายเชื่อม และสายเชื่อม A-frame
8. จักรพานดิน: อุปกรณ์เสริมที่สอดคล้องกับกรอบ A

รายการบรรจุ

เมื่อ A-frame ติดต่อแล้ว มันจะเข้าสู่อินเตอร์เฟซการทดสอบโดยอัตโนมัติ ดังที่แสดงอยู่ด้านขวา
สังเกตว่าด้านล่างของกรอบ A มีลูกศรสีแดงและสีเขียว มีสีแดงด้านหน้า และสีเขียวด้านหลังนั่นหมายความว่าสีแดงแสดงถึงจุดจบของสายไฟฟ้า และสีเขียวแสดงถึงจุดเริ่มต้นของสายไฟฟ้า.

ค่อยๆเลื่อนกรอบ A ตามเส้นทางการฝังเคเบิลไปทางปลายของเคเบิล และสังเกตการเปลี่ยนแปลงในกราฟแท่งสีแดงและสีเขียวบนจอทดสอบนี่คือการเปลี่ยนแปลงในทิศทางของกระแส.
ในระยะไกลจากจุดที่เกิดความเสียหาย สายสีแดงและสีเขียวบนจอจะดูไม่เรียบร้อยและเล็กน้อย
เมื่อคุณเข้าใกล้จุดบิด เช่นประมาณ 5 เมตรจากจุดบิด คุณจะสังเกตเห็นว่ากราฟแท่งสีแดงจะใหญ่มาก
เมื่อคุณอยู่ตรงเหนือจุดผิดพลาด หรือประมาณ 1-2 เมตรด้านหน้าและด้านหลังของจุดผิดพลาดคุณจะสังเกตเห็นว่ากราฟบาร์สีแดงและสีเขียวจะกลายเป็นเล็กมากและปรากฏบนหน้าจอ.
เมื่อคุณผ่านจุดผิดพลาด เช่นประมาณ 5 เมตรจากจุดผิดพลาด คุณจะสังเกตว่ากราฟแท่งสีเขียวจะใหญ่มาก
ในทางนี้ โดยการค้นหาอย่างอดทน คุณสามารถหาตําแหน่งของความผิดพลาด
