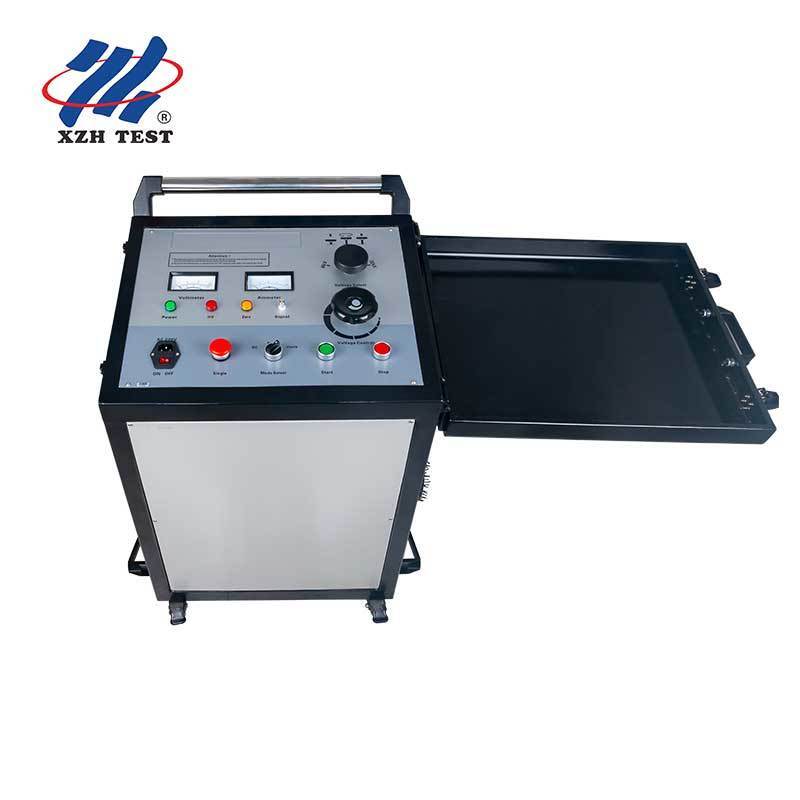

เครื่องตัดเคเบิล HV ปรางที่สามารถปรับแต่งได้ XHHV535-4TS สามช่วงความดัน 8 16 32kV สําหรับผู้ประกอบการค้นหาความผิดพลาด

เครื่องตัดเคเบิล HV ปรางที่สามารถปรับแต่งได้ XHHV535-4TS สามช่วงความดัน 8 16 32kV สําหรับผู้ประกอบการค้นหาความผิดพลาด

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHHV535-4TS

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHHV535-4TS

ข้อมูลจำเพาะ:

710x525x880มม

เครื่องหมายการค้า:

การทดสอบ XZH

สามารถในการผลิต:

2000 ชิ้น / ปี

บริการหลังการขาย:

ใบรับประกัน

การรับประกัน:

เน้น:

High Light

เน้น:

ปรางเคเบิลความดันสูง Thumper

เครื่องกําเนิดไฟฟ้าระดับความดันสามระดับที่ปรับเปลี่ยนได้

2048J เครื่องตรวจหาความผิดพลาดของเคเบิล

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วัน

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000pcs/ปี

คําอธิบายสินค้า

สายเคเบิลแรงดันสูงแบบมีฉนวนหุ้มที่ปรับแต่งได้ — XHHV535-4TS รุ่น: XHHV535-4TS | พลังงานกระชาก 2048J

ออกแบบมาสำหรับ: ผู้รับเหมาค้นหาข้อบกพร่องสายเคเบิล, แผนกบำรุงรักษาสาธารณูปโภค, ผู้จัดจำหน่ายอุปกรณ์ OEM/ODM

คุณค่าหลัก: สายเคเบิลแบบมีฉนวนหุ้มที่ปรับแต่งได้อย่างสมบูรณ์พร้อมช่วงแรงดันไฟฟ้าที่เลือกได้สามช่วง ให้พลังงานกระชาก 2048 จูล แหล่งจ่ายไฟ DC ในตัว, ตัวเก็บประจุพลังงาน, และทรงกลมปล่อยประจุในหน่วยเดียวที่ติดตั้งบนรถเข็น — สามารถกำหนดค่าให้ตรงกับแรงดันไฟฟ้า, ตัวเก็บประจุ, และข้อกำหนดการสร้างแบรนด์ของคุณ

ใครต้องการ XHHV535-4TS

XHHV535-4TS สร้างขึ้นสำหรับองค์กรที่ต้องการความยืดหยุ่นในอุปกรณ์ค้นหาข้อบกพร่องสายเคเบิล ไม่ว่าคุณจะเป็นผู้รับเหมาที่จัดการกับระดับแรงดันไฟฟ้าที่หลากหลายทั่วพื้นที่ให้บริการของคุณ, สาธารณูปโภคที่สร้างมาตรฐานยานพาหนะของตนด้วยเครื่องกำเนิดไฟฟ้ากระชากที่กำหนดค่าเอง, หรือผู้จัดจำหน่ายที่มองหาอุปกรณ์ที่มีตราสินค้า OEM สำหรับตลาดของคุณ — 4TS จะปรับให้เข้ากับความต้องการของคุณ

1ผู้รับเหมาข้อบกพร่องหลายประเภทสามระดับแรงดันไฟฟ้า — 8kV, 16kV, 32kV — เข้าถึงได้จากสวิตช์เลือกเดียว สลับระหว่างการค้นหาข้อบกพร่องสายเคเบิลสำหรับการกระจาย, อุตสาหกรรม, และการส่งผ่านรองโดยไม่ต้องเปลี่ยนอุปกรณ์

2ผู้จัดการยานพาหนะสาธารณูปโภคปรับแต่งช่วงแรงดันไฟฟ้าและค่าตัวเก็บประจุให้ตรงกับระดับแรงดันไฟฟ้าเฉพาะของเครือข่ายของคุณ เครื่องมือที่เป็นมาตรฐานเดียวทั่วทั้งยานพาหนะบริการของคุณ

3ผู้จัดจำหน่าย OEM / ODMปรับแต่งได้อย่างเต็มที่ — การสร้างแบรนด์, การกำหนดค่าแรงดันไฟฟ้า, บรรจุภัณฑ์ ส่งสายเคเบิลที่มีตราสินค้าของคุณเองไปยังตลาดภูมิภาคของคุณโดยไม่ต้องลงทุน R&D

4ทีมบำรุงรักษา HV อุตสาหกรรมตั้งแต่สายป้อนมอเตอร์ 6.6kV ไปจนถึงวงจรเข้า 33kV — สายเคเบิลแบบมีฉนวนหุ้มเพียงเครื่องเดียวครอบคลุมช่วงแรงดันไฟฟ้าทั้งหมดของโครงสร้างพื้นฐานสายเคเบิลของโรงงานของคุณ

การออกแบบแบบมีฉนวนหุ้ม — สร้างขึ้นสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ

XHHV535-4TS มีช่องแรงดันไฟฟ้าสูงแบบมีฉนวนหุ้มเต็มรูปแบบที่แยกแหล่งจ่ายไฟ DC, ตัวเก็บประจุพลังงาน, และชุดทรงกลมปล่อยประจุภายในโครงโลหะปิด การออกแบบนี้มีวัตถุประสงค์สำคัญสามประการสำหรับการปฏิบัติงานภาคสนามและอุตสาหกรรม:

ความปลอดภัยของผู้ปฏิบัติงาน: โครงสร้างแบบมีฉนวนหุ้มป้องกันการสัมผัสส่วนประกอบที่มีไฟฟ้าโดยไม่ได้ตั้งใจระหว่างการทำงาน เส้นทางแรงดันไฟฟ้าสูงทั้งหมดจะถูกกักไว้ภายในแผงกั้นโลหะที่ต่อลงดิน — เกินข้อกำหนดความปลอดภัย IEC 61010-1 สำหรับอุปกรณ์ทดสอบแรงดันไฟฟ้าสูง
ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: โครงสร้างแบบมีฉนวนหุ้มช่วยลดการแผ่รังสี EMI ในระหว่างเหตุการณ์การปล่อยประจุ ทำให้เครื่องมือที่อยู่ใกล้เคียงที่ละเอียดอ่อน เช่น เครื่องทดสอบสายเคเบิล TDR, เครื่องระบุตำแหน่งข้อบกพร่องแบบอะคูสติก-แม่เหล็ก, และอุปกรณ์สื่อสาร ป้องกันจากการรบกวนทางแม่เหล็กไฟฟ้า
ความทนทานต่อสภาพแวดล้อม: การออกแบบที่ปิดมิดชิดช่วยปกป้องส่วนประกอบภายในจากฝุ่น, ความชื้น, และแรงกระแทกทางกลระหว่างการขนส่งและการติดตั้งภาคสนาม — จำเป็นสำหรับทีมภาคสนามที่ปฏิบัติงานในสถานีไฟฟ้าย่อย, ร่อง, และห้องเก็บสายเคเบิลภายนอกอาคาร

สามช่วงแรงดันไฟฟ้า — ประสิทธิภาพที่ปรับให้เข้ากับเครือข่ายสายเคเบิลของคุณ

ช่วงแรงดันไฟฟ้า	การกำหนดค่าตัวเก็บประจุ	การใช้งานทั่วไป
0–8 kV	64μF	สายเคเบิลกระจาย LV/MV (6kV–10kV), ข้อบกพร่องสายป้อนในเมือง, ทางเข้าบริการอาคาร
0–16 kV	16μF	สายป้อนอุตสาหกรรม (11kV–20kV), สายเคเบิลรวบรวมพลังงานหมุนเวียน, วงจรระยะกลาง
0–32 kV	4μF	สายส่งรอง (33kV–35kV), สายป้อนอุตสาหกรรมระยะไกล, ชุดรวบรวมฟาร์มกังหันลม

2048 จูลพร้อมใช้งานของคุณ: ที่ 32kV พร้อมตัวเก็บประจุ 4μF, XHHV535-4TS ให้พลังงานกระชาก 2048J — เอาต์พุตเสียงเพียงพอสำหรับการระบุตำแหน่งที่เชื่อถือได้แม้ในข้อบกพร่องที่มีความต้านทานสูงและสายเคเบิลยาวที่เครื่องกำเนิดไฟฟ้ากระชากที่อ่อนแอกว่าไม่สามารถสร้างสัญญาณปล่อยประจุที่ตรวจจับได้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
แรงดันไฟฟ้าขาออกที่เลือกได้	0–8 kV / 0–16 kV / 0–32 kV (สามช่วง)
ชุดตัวเก็บประจุภายใน	64μF/8kV · 16μF/16kV · 4μF/32kV (สลับอัตโนมัติพร้อมช่วงแรงดันไฟฟ้า)
พลังงานกระชากสูงสุด	2048 J (ที่ 32kV / 4μF)
กำลังไฟกระชาก	2 kVA
การตั้งเวลาการกระชาก	การกระชากอัตโนมัติ ~ช่วง 4 วินาที · โหมดปล่อยประจุมือพร้อมใช้งาน
ความแม่นยำในการวัด HV	ตัวแบ่งแรงดันไฟฟ้าเกรด 1.5, การแสดงผล kV และ mA แบบเรียลไทม์
โหมดปล่อยประจุ	การปล่อยประจุตามเวลาอัตโนมัติ + การปล่อยประจุด้วยปุ่มกดด้วยมือ
ระบบความปลอดภัย	สวิตช์ล็อคตำแหน่งศูนย์, ปุ่มหมุนกลับเป็นศูนย์, การปล่อยประจุตัวเก็บประจุอัตโนมัติเมื่อหยุด, การป้องกันกระแสเกิน/แรงดันเกิน
ฟังก์ชันเพิ่มเติม	การทดสอบแรงดันไฟฟ้า DC ค้าง, โมดูลสุ่มตัวอย่างรูปคลื่นในตัวสำหรับการระบุตำแหน่งข้อบกพร่อง TDR ล่วงหน้า
ขนาด	534L * 444W * 805H มม. (ติดตั้งบนรถเข็น)
น้ำหนัก	120 กก. (รถเข็นพร้อมล้อเลื่อนในตัวและที่จับสำหรับขนย้าย)
แหล่งจ่ายไฟ	AC 220V ±10%, 50Hz ±2Hz
อุณหภูมิในการทำงาน	-20°C ถึง +50°C
แบรนด์ / แหล่งกำเนิด	XZH TEST / จีน
การรับรอง	CE, ISO

ความสามารถในการปรับแต่ง — แบรนด์ของคุณ, ข้อมูลจำเพาะของคุณ

XHHV535-4TS ได้รับการออกแบบให้เป็นแพลตฟอร์มที่ปรับแต่งได้ XZH TEST รองรับคำสั่งซื้อ OEM และ ODM ด้วยการกำหนดค่าดังต่อไปนี้:

พื้นที่ปรับแต่ง	ตัวเลือกที่มีอยู่
ช่วงแรงดันไฟฟ้า	ค่าเริ่มต้น 8/16/32kV — สามารถกำหนดค่าใหม่ให้ตรงกับมาตรฐานแรงดันไฟฟ้าสายเคเบิลในภูมิภาคของคุณ (เช่น 6/12/24kV, 10/20/35kV)
ค่าตัวเก็บประจุ	การจับคู่ความจุต่อแรงดันไฟฟ้าแบบกำหนดเองสำหรับเป้าหมายพลังงานกระชากเฉพาะ
การสร้างแบรนด์	โลโก้แผงหน้าปัดแบบกำหนดเอง, ป้ายอุปกรณ์, หมายเลขรุ่นตามข้อกำหนดของลูกค้า
บรรจุภัณฑ์	ลังไม้ที่มีตราสินค้าแบบกำหนดเอง, คู่มือผู้ใช้หลายภาษา, กล่องอุปกรณ์เสริมพิมพ์โลโก้
อุปกรณ์เสริม	ความยาวสายเคเบิลแบบกำหนดเอง, ประเภทขั้วต่อ, การกำหนดค่าแท่งปล่อยประจุ
สี	สีดำมาตรฐาน — มีสีโครงสร้างที่ตรงกับรหัส RAL แบบกำหนดเองสำหรับคำสั่งซื้อจำนวนมาก

สนใจการกำหนดค่า OEM หรือแบบกำหนดเองหรือไม่? ติดต่อทีมขายของเราพร้อมข้อมูลจำเพาะของคุณเพื่อขอใบเสนอราคาที่ปรับแต่งได้

สถาปัตยกรรมระบบแบบบูรณาการ

แตกต่างจากชุดเครื่องกำเนิดไฟฟ้ากระชากแบบแยกส่วนที่ต้องใช้แหล่งจ่ายไฟ DC, ชุดตัวเก็บประจุ, และโมดูลทรงกลมปล่อยประจุที่เชื่อมต่อกันด้วยสายเคเบิลแรงดันไฟฟ้าสูง ณ สถานที่, XHHV535-4TS รวมระบบย่อยทั้งสามเข้าเป็นโครงสร้างแบบมีฉนวนหุ้มเดียว:

แหล่งจ่ายไฟแรงดันสูง DC: ตัวเรียงกระแสและหม้อแปลงเพิ่มแรงดันในตัว, ให้เอาต์พุต DC ที่ปรับได้ต่อเนื่องภายในแต่ละช่วงแรงดันไฟฟ้า
ชุดตัวเก็บประจุพลังงาน: ตัวเก็บประจุภายในสามตัว (4/16/64μF) ถูกเลือกโดยอัตโนมัติโดยสวิตช์ช่วงแรงดันไฟฟ้า — ไม่ต้องเชื่อมต่อตัวเก็บประจุภายนอกหรือกำหนดค่าใหม่ด้วยตนเอง
ชุดทรงกลมปล่อยประจุ: ทรงกลมปล่อยประจุอัลลอยทังสเตนที่ผลิตด้วยความแม่นยำพร้อมช่องว่างที่ปรับได้, อยู่ภายในช่องแบบมีฉนวนหุ้มเพื่อลักษณะการกระชากที่ควบคุมได้และทำซ้ำได้

XHHV535-4TS ทำงานร่วมกับขั้นตอนการค้นหาข้อบกพร่องของคุณได้อย่างไร

ระบุตำแหน่งล่วงหน้าด้วย TDR: ใช้เครื่องมือค้นหาข้อบกพร่องสายเคเบิล TDR (เช่น XZH TEST 502 series) เพื่อประมาณระยะทางข้อบกพร่อง โมดูลสุ่มตัวอย่างรูปคลื่นภายในของ 4TS ให้สัญญาณทริกเกอร์ที่ชัดเจนสำหรับการรับข้อมูล TDR
เลือกช่วงแรงดันไฟฟ้า: เลือก 8kV, 16kV, หรือ 32kV ตามพิกัดแรงดันไฟฟ้าของสายเคเบิล — การหมุนสวิตช์เลือกที่แผงหน้าปัดจะกำหนดค่าชุดตัวเก็บประจุภายในใหม่ทันที
ตรวจสอบศูนย์และเริ่ม: ตรวจสอบว่าไฟแสดงตำแหน่งศูนย์สว่างอยู่, กดเริ่ม, จากนั้นเพิ่มแรงดันไฟฟ้าไปยังระดับกระชากที่ต้องการ
ระบุตำแหน่งด้วยวิธีอะคูสติก-แม่เหล็ก: 4TS ให้การปล่อยประชากระชาก 2048J ที่ควบคุมได้ในช่วงเวลาประมาณ 4 วินาที ใช้เครื่องระบุตำแหน่งข้อบกพร่องแบบอะคูสติก-แม่เหล็ก (เช่น XZH TEST XHDD503) ณ ตำแหน่งข้อบกพร่องโดยประมาณเพื่อจับเสียงปล่อยประจุและสัญญาณแม่เหล็กไฟฟ้า
ทำเครื่องหมายและขุด: เมื่อจุดข้อบกพร่องได้รับการยืนยันด้วยเสียงแล้ว, ทำเครื่องหมายบนพื้นผิว, ปิดเครื่อง 4TS, และดำเนินการขุดเจาะเป้าหมาย

ข้อควรระวังด้านความปลอดภัย

เฉพาะช่างเทคนิคแรงดันไฟฟ้าสูงที่ผ่านการรับรองเท่านั้นที่สามารถใช้งานอุปกรณ์นี้ได้ — 32kV เป็นระดับแรงดันไฟฟ้าที่อันตรายถึงชีวิต
ตรวจสอบให้แน่ใจว่าไฟแสดงตำแหน่งศูนย์สว่างอยู่ (สีเหลือง) ก่อนกดเริ่ม — สวิตช์ล็อคตำแหน่งศูนย์ป้องกันการจ่ายไฟจากค่าที่ไม่ใช่ศูนย์
ห้ามเปลี่ยนสวิตช์เลือกช่วงแรงดันไฟฟ้าขณะที่เอาต์พุต HV กำลังทำงาน — ปิดเครื่อง, ปล่อยประจุ, และตรวจสอบศูนย์ก่อนเปลี่ยน
ตรวจสอบว่าโวลต์มิเตอร์แสดงค่าศูนย์และกระบวนการปล่อยประจุอัตโนมัติเสร็จสมบูรณ์ก่อนถอดสายเอาต์พุตหรือเข้าใกล้พื้นที่ทดสอบ
เชื่อมต่อขั้วต่อสายดินของเครื่องมือเข้ากับโครงข่ายสายดินของสถานีเสมอก่อนจ่ายไฟ
กดปุ่มหยุดฉุกเฉินทันทีหากพบการอ่านค่ามิเตอร์, เสียง, หรือกลิ่นที่ผิดปกติ

เกี่ยวกับ XZH TEST: XZH TEST ออกแบบและผลิตอุปกรณ์ค้นหาข้อบกพร่องสายเคเบิลและอุปกรณ์ทดสอบแรงดันไฟฟ้าสูงระดับมืออาชีพ ผลิตภัณฑ์ทั้งหมดสร้างขึ้นตามมาตรฐานความปลอดภัย IEC 61010-1 พร้อมการรับรอง CE และ ISO รับประกัน 1 ปี พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ติดต่อเราสำหรับราคาขายส่ง, การปรับแต่ง OEM, การสาธิต ณ สถานที่, และการให้คำปรึกษาทางเทคนิค
