เครื่องวิเคราะห์น้ำมันฉนวนหม้อแปลงไฟฟ้าแบบแก๊สโครมาโตกราฟีแบบมีฉนวน | XHSP1700

เครื่องวิเคราะห์น้ำมันฉนวนหม้อแปลงไฟฟ้าแบบแก๊สโครมาโตกราฟีแบบมีฉนวน | XHSP1700

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHSP1700

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHSP1700

หมายเลขรุ่น:

XHSP1700

ปรับแต่ง:

ปรับแต่ง

แพคเกจการขนส่ง:

กล่องไม้ที่เต็มไปด้วยโฟมภายใน

เครื่องหมายการค้า:

XHSP1700

ต้นทาง:

China Xi′an

สามารถในการผลิต:

1,000 ชิ้น/ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

ใบรับรองการรับประกัน

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

เครื่องวิเคราะห์ก๊าซละลายในน้ำมันแบบ FID และ TCD สามตัวตรวจจับ

การควบคุมอุณหภูมิ 6 ช่อง 0.1 C

การวินิจฉัยระยะไกลผ่านเครือข่าย 253 หน่วย

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

แอปพลิเคชันเป้าหมาย: ออกแบบมาสำหรับห้องปฏิบัติการวิเคราะห์ก๊าซละลาย (DGA) ของสาธารณูปโภคไฟฟ้า, ศูนย์ประเมินสภาพหม้อแปลง, และผู้ผลิตอุปกรณ์ไฟฟ้าที่ใช้น้ำมันเป็นฉนวน (โรงงานผลิตหม้อแปลง, โรงงานผลิตบูชชิ่ง, โรงงานผลิตพอร์ซเลนแรงดันสูง) ที่ต้องการการแยกก๊าซที่บ่งชี้ความผิดปกติที่ละลายด้วยโครมาโตกราฟีที่มีความแม่นยำสูง แตกต่างจากเครื่องวิเคราะห์ภาคสนามแบบพกพา XHSP1700 ให้การตรวจจับพร้อมกันด้วยสามตัวตรวจจับระดับห้องปฏิบัติการ พร้อมการจัดการเครื่องมือหลายเครื่อง (253 เครื่อง) ผ่านเครือข่ายสำหรับการวินิจฉัยสุขภาพหม้อแปลงในระดับฝูงยานพาหนะ

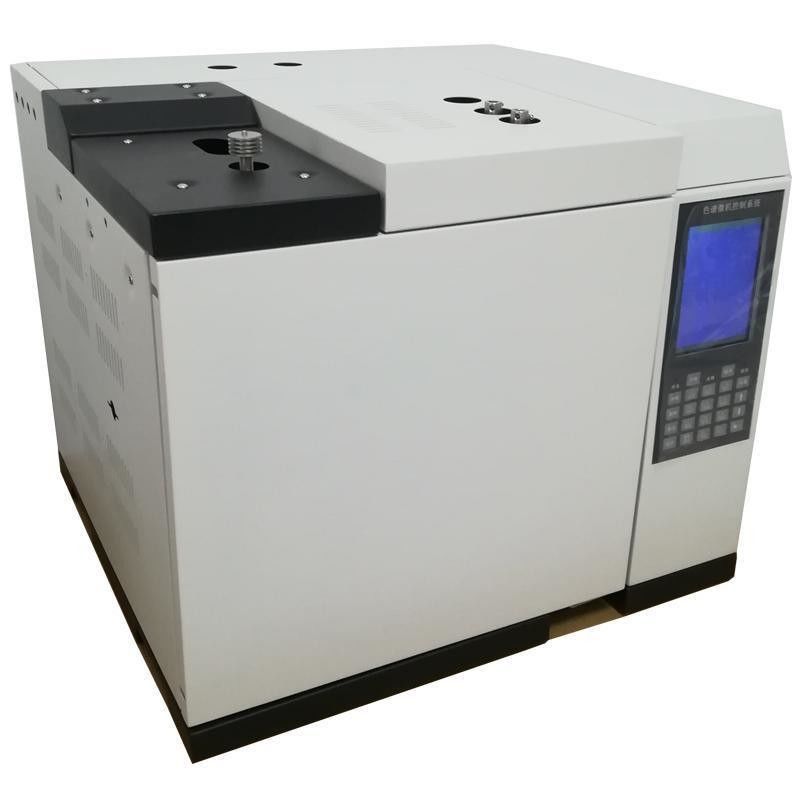

เครื่องวิเคราะห์ก๊าซในน้ำมันฉนวน XHSP1700

เครื่องวิเคราะห์ก๊าซในน้ำมันฉนวน XHSP1700 ใช้กระบวนการสามตัวตรวจจับด้วยการฉีดครั้งเดียว, คอลัมน์คู่ขนานสองคอลัมน์, และการกำหนดค่าแบบแยกส่วน ในด้านความไวในการตรวจจับ, ความละเอียดของพีคโครมาโตกราฟี, และความแม่นยำในการวัดปริมาณ เครื่องนี้มีประสิทธิภาพเหนือกว่าข้อกำหนดมาตรฐานระดับชาติและอุตสาหกรรม เมื่อเชื่อมต่อกับเวิร์กสเตชันโครมาโตกราฟีเฉพาะประเภทเครือข่าย เครื่องนี้จะให้บริการแก่ผู้ผลิตอุปกรณ์ไฟฟ้าที่ใช้น้ำมันและบริษัทสาธารณูปโภค — มอบประสิทธิภาพที่ดีที่สุด, การทำงานที่สะดวกที่สุด, และการตรวจจับที่ไวที่สุดสำหรับการวิเคราะห์ก๊าซละลายในหม้อแปลง (DGA)

การวิเคราะห์ก๊าซละลายเป็นเครื่องมือวินิจฉัยที่สำคัญที่สุดสำหรับการประเมินสภาพหม้อแปลง การระบุและวัดปริมาณก๊าซที่บ่งชี้ความผิดปกติที่ละลาย — ไฮโดรเจน (H2), อะเซทิลีน (C2H2), เอทิลีน (C2H4), อีเทน (C2H6), มีเทน (CH4), คาร์บอนมอนอกไซด์ (CO), และคาร์บอนไดออกไซด์ (CO2) — XHSP1700 ช่วยให้สามารถจำแนกประเภทความผิดปกติทางความร้อน, การคายประจุบางส่วน, และสภาวะการเกิดอาร์คได้อย่างแม่นยำตามมาตรฐานการตีความ IEC 60599 และ IEEE C57.104

XHSP1700

คุณสมบัติหลัก

การตรวจจับพร้อมกันด้วยสามตัวตรวจจับ: รองรับ FID (Flame Ionization Detector), TCD (Thermal Conductivity Detector), และติดตั้งตัวตรวจจับได้สูงสุดสามตัวพร้อมกัน — ช่วยให้สามารถสร้างโปรไฟล์ก๊าซละลายที่สมบูรณ์ได้ในการฉีดครั้งเดียว

การจัดการระยะไกลผ่าน Ethernet: Ethernet แบบปรับได้ 10/100M พร้อมสแต็ก IP ในตัวช่วยให้การส่งข้อมูลระยะไกลผ่าน LAN ขององค์กรและอินเทอร์เน็ต รองรับโครมาโตกราฟได้สูงสุด 253 เครื่องบนเวิร์กสเตชันเครือข่ายเดียวพร้อมการตรวจสอบแบบเรียลไทม์, การควบคุมย้อนกลับ, และการจัดการข้อมูลแบบรวมศูนย์

การควบคุมอุณหภูมิความแม่นยำ 6 ช่อง: หกโซนควบคุมอุณหภูมิที่เป็นอิสระสมบูรณ์ตั้งแต่ 8C เหนืออุณหภูมิแวดล้อมถึง 450C ด้วยความแม่นยำ 0.1C และการทำความร้อนแบบตั้งโปรแกรมได้ 16 ขั้นตอน — ให้ความเสถียรทางความร้อนที่จำเป็นสำหรับการรักษาเวลาการคงอยู่ของ DGA ที่สามารถทำซ้ำได้

การประมวลผลสัญญาณ AD 24 บิต: การแปลงแอนะล็อกเป็นดิจิทัล 24 บิตที่มีสัญญาณรบกวนต่ำและความละเอียดสูง พร้อมฟังก์ชันการจัดเก็บและลบพื้นหลัง — รับประกันการรวมพีคที่เชื่อถือได้แม้ในความเข้มข้นของก๊าซระดับร่องรอย

สถาปัตยกรรมแบบขนานหลายโปรเซสเซอร์: โปรเซสเซอร์เฉพาะสำหรับการควบคุมอุณหภูมิ, การเก็บข้อมูล, และการสื่อสารช่วยให้การทำงานมีเสถียรภาพภายใต้การกำหนดค่าตัวตรวจจับหลายตัวที่ซับซ้อน — พร้อมการวินิจฉัยข้อผิดพลาดอัตโนมัติและการป้องกันข้อมูลเมื่อไฟฟ้าดับ

ระบบปฏิบัติการคู่ภาษาจีน/อังกฤษ: หน้าจอ LCD สีขนาด 5.7 นิ้ว พร้อมตัวเลือกการควบคุมด้วยคีย์บอร์ดและคอมพิวเตอร์ รองรับการสลับภาษาได้อย่างอิสระและการระบุตัวตรวจจับอัตโนมัติเพื่อลดความซับซ้อนของขั้นตอนการทำงานของผู้ปฏิบัติงาน

การออกแบบแบบโมดูลาร์: โครงสร้างแบบโมดูลาร์ช่วยให้เปลี่ยนตัวตรวจจับและอัปเกรดในอนาคตได้ง่าย — ปกป้องการลงทุนของห้องปฏิบัติการพร้อมรองรับความต้องการในการวิเคราะห์ที่เปลี่ยนแปลงไป

ข้อมูลจำเพาะทางเทคนิค

การควบคุมอุณหภูมิ	6 ช่อง, 8C ~ 450C เหนืออุณหภูมิแวดล้อม, เพิ่มทีละ 1C, ความแม่นยำ 0.1C
การทำความร้อนแบบตั้งโปรแกรม	16 ขั้นตอน, อัตราการเพิ่มขึ้น 0.1~39C/นาที (ปกติ) / 0.1~80C/นาที (ความเร็วสูง)
ตัวตรวจจับ	FID, TCD; สูงสุด 3 ตัวพร้อมกัน
ประเภทหัวฉีด	คอลัมน์แบบแพ็ค, คอลัมน์แบบคาปิลลารี, ก๊าซวาล์วหกทาง, ออโตเฮดสเปซ (อุปกรณ์เสริม)
การควบคุมก๊าซ	วาล์วเชิงกล / การควบคุมแรงดันการไหลแบบอิเล็กทรอนิกส์ (อุปกรณ์เสริม)
การสื่อสาร	Ethernet IEEE802.3, การวินิจฉัยระยะไกลและการอัปเดตโปรแกรม
ความจุเครือข่าย	253 โครมาโตกราฟต่อเวิร์กสเตชัน
หน้าจอแสดงผล	LCD สีขนาด 5.7 นิ้ว
เหตุการณ์ภายนอก	4 ช่อง; เอาต์พุตควบคุมเสริม 4 ช่อง

คำถามที่พบบ่อย

คำถามที่ 1: เหตุใดการวิเคราะห์ก๊าซละลายจึงมีความสำคัญต่อการประเมินสภาพหม้อแปลง?

การวิเคราะห์ก๊าซละลาย (DGA) ได้รับการยอมรับอย่างกว้างขวางว่าเป็นวิธีการวินิจฉัยแบบไม่รบกวนที่มีประสิทธิภาพที่สุดในการตรวจจับความผิดปกติที่เกิดขึ้นในหม้อแปลงที่ใช้น้ำมันเป็นฉนวน ประเภทความผิดปกติที่แตกต่างกันจะสร้างรูปแบบก๊าซที่เป็นลักษณะเฉพาะ: การคายประจุบางส่วนจะสร้างไฮโดรเจน (H2) เป็นหลัก; ความผิดปกติทางความร้อน (ความร้อนสูงเกินไป) จะสร้างเอทิลีน (C2H4) และมีเทน (CH4); การเกิดอาร์คจะสร้างอะเซทิลีน (C2H2) การกำหนดค่าสามตัวตรวจจับของ XHSP1700 พร้อม FID และ TCD จะวัดปริมาณก๊าซที่บ่งชี้ความผิดปกติที่สำคัญทั้งหมดพร้อมกันในการฉีดครั้งเดียว ช่วยให้สามารถระบุประเภทความผิดปกติได้อย่างแม่นยำตามวิธีการตีความ IEC 60599 และ IEEE C57.104 — บ่อยครั้งหลายเดือนก่อนที่ความผิดปกติจะสามารถตรวจจับได้ด้วยการทดสอบทางไฟฟ้าเพียงอย่างเดียว

คำถามที่ 2: สถาปัตยกรรมเวิร์กสเตชันแบบเครือข่ายมีประโยชน์ต่อห้องปฏิบัติการหลายแห่งอย่างไร?

สถาปัตยกรรมเครือข่ายที่ใช้ Ethernet ของ XHSP1700 รองรับโครมาโตกราฟได้สูงสุด 253 เครื่องบนเวิร์กสเตชันเดียว ช่วยให้: (1) การจัดการข้อมูลแบบรวมศูนย์ — ผลลัพธ์ DGA ทั้งหมดจะถูกเก็บถาวรในฐานข้อมูลเดียวสำหรับการติดตามแนวโน้มสภาพหม้อแปลงทั่วทั้งฝูงยานพาหนะ; (2) การตรวจสอบระยะไกล — ผู้ดูแลหน่วยและผู้บริหารระดับสูงสามารถสังเกตการทำงานของเครื่องมือและผลการวิเคราะห์ได้แบบเรียลไทม์จากทุกที่; (3) การวินิจฉัยระยะไกล — วิศวกรผู้ผลิตสามารถเชื่อมต่อผ่านอินเทอร์เน็ต (ได้รับอนุญาตจากผู้ใช้) เพื่อวินิจฉัยปัญหาและอัปเดตเฟิร์มแวร์; (4) ประสิทธิภาพด้านต้นทุน — เวิร์กสเตชันเดียวที่ใช้ PC จะจัดการเครื่องมือหลายเครื่อง ลดการลงทุนด้านไอทีต่อเครื่อง การออกแบบการเชื่อมต่อสามระดับ (ท้องถิ่น, ผู้ดูแลหน่วย, ผู้ดูแลระดับสูง) รองรับลำดับชั้นองค์กรของบริษัทสาธารณูปโภคไฟฟ้าในระดับจังหวัดและภูมิภาค

คำถามที่ 3: การควบคุมอุณหภูมิ 6 ช่องมีความสำคัญต่อการทำ DGA ซ้ำได้อย่างไร?

การแยกก๊าซละลายด้วยโครมาโตกราฟีอาศัยโปรไฟล์อุณหภูมิคอลัมน์ที่แม่นยำและสามารถทำซ้ำได้ แต่ละช่องควบคุมอุณหภูมิอิสระทั้งหกช่องสามารถตั้งโปรแกรมได้สูงสุด 16 ขั้นตอนการทำความร้อนตั้งแต่ 8C เหนืออุณหภูมิแวดล้อมถึง 450C ด้วยความแม่นยำ 0.1C ความสามารถแบบหลายโซนและหลายช่วงนี้ช่วยให้: (1) การแยกคู่ก๊าซที่ออกมาพร้อมกัน (เช่น เอทิลีน/อีเทน) ได้อย่างเหมาะสมที่สุดผ่านการควบคุมช่วงอุณหภูมิอย่างระมัดระวัง; (2) การระบายความร้อนคอลัมน์อย่างรวดเร็วผ่านระบบประตูหลังอัตโนมัติเพื่อลดเวลาการทำงานระหว่างการฉีด; (3) การทำงานพร้อมกันของคอลัมน์และตัวตรวจจับหลายตัวที่อุณหภูมิที่เหมาะสมที่สุดแตกต่างกัน — ซึ่งมีความสำคัญเมื่อใช้ทั้งคอลัมน์แบบแพ็คและแบบคาปิลลารีในการกำหนดค่าแบบขนานสามตัวตรวจจับเดียวกัน ความแม่นยำ 0.1C รับประกันความสามารถในการทำซ้ำของเวลาการคงอยู่ภายใน 0.5% RSD ในการฉีดต่อเนื่องหลายร้อยครั้ง

คำถามที่ 4: รองรับวิธีการแนะนำตัวอย่างแบบใดบ้าง?

XHSP1700 รองรับหัวฉีดสี่ประเภท: (1) การฉีดคอลัมน์แบบแพ็ค — วิธีมาตรฐานสำหรับ DGA ทั่วไปโดยใช้การสกัดก๊าซเฮดสเปซจากตัวอย่างน้ำมัน; (2) การฉีดแบบคาปิลลารี — สำหรับการแยกที่มีความละเอียดสูงเมื่อวิเคราะห์เมทริกซ์น้ำมันที่ซับซ้อนหรือการใช้งานวิจัย; (3) การฉีดก๊าซวาล์วหกทาง — การสุ่มตัวอย่างก๊าซอัตโนมัติพร้อมความสามารถในการทำซ้ำที่ดีเยี่ยมสำหรับห้องปฏิบัติการ DGA ที่มีปริมาณงานสูง; (4) การฉีดเฮดสเปซอัตโนมัติ (อุปกรณ์เสริม) — การสกัดและฉีดน้ำมันเป็นก๊าซแบบอัตโนมัติเต็มรูปแบบ ลดการจัดการของผู้ปฏิบัติงานและปรับปรุงความสามารถในการทำซ้ำ เครื่องยังมีโปรแกรมเริ่มต้นการทำงานตามเวลาสำหรับการวิเคราะห์ก๊าซออนไลน์โดยไม่ต้องมีการดูแลเมื่อจับคู่กับส่วนประกอบการสุ่มตัวอย่างอัตโนมัติ

คำถามที่ 5: AD 24 บิตและการจัดการพื้นหลังช่วยให้ตรวจจับก๊าซระดับร่องรอยได้อย่างไร?

ความผิดปกติของหม้อแปลงในระยะเริ่มต้นจะสร้างก๊าซละลายในความเข้มข้นต่ำมาก — บ่อยครั้งเพียงไม่กี่ ppm สำหรับไฮโดรเจนและอะเซทิลีน ตัวแปลงแอนะล็อกเป็นดิจิทัล 24 บิตของ XHSP1700 ให้ระดับสัญญาณที่แยกจากกัน 16.7 ล้านระดับ เทียบกับ 65,536 ระดับในระบบ 16 บิตแบบดั้งเดิม — ปรับปรุงความละเอียด 256 เท่า เมื่อรวมกับฟังก์ชันการจัดเก็บและลบพื้นหลัง สิ่งนี้ช่วยให้การรวมพีคที่เชื่อถือได้แม้ว่าพีคของสารวิเคราะห์จะอยู่เหนือสัญญาณรบกวนพื้นหลังเพียงเล็กน้อย เครื่องจะจัดเก็บโปรไฟล์พื้นหลังหลายโปรไฟล์สำหรับการกำหนดค่าคอลัมน์/ตัวตรวจจับที่แตกต่างกัน โดยใช้การลบที่เหมาะสมกับแต่ละการวิเคราะห์โดยอัตโนมัติ ความสามารถในการลดสัญญาณรบกวนนี้มีคุณค่าอย่างยิ่งสำหรับการตรวจจับอะเซทิลีนระดับร่องรอย (ตัวบ่งชี้การเกิดอาร์คหลัก) ที่ความเข้มข้นต่ำกว่า 1 ppm
