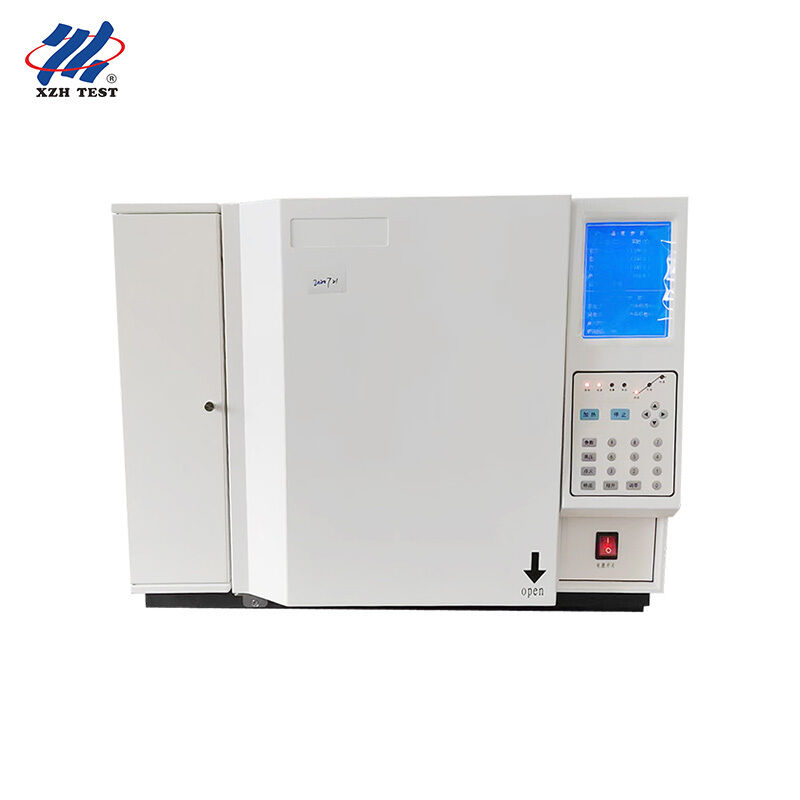

เครื่องวิเคราะห์น้ำมันฉนวนหม้อแปลงไฟฟ้าแบบแก๊สโครมาโตกราฟีแบบมีฉนวน | XHSP1700

เครื่องวิเคราะห์น้ำมันฉนวนหม้อแปลงไฟฟ้าแบบแก๊สโครมาโตกราฟีแบบมีฉนวน | XHSP1700

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHSP1700

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHSP1700

หมายเลขรุ่น:

XHSP1700

ปรับแต่ง:

ปรับแต่ง

แพคเกจการขนส่ง:

กล่องไม้ที่เต็มไปด้วยโฟมภายใน

เครื่องหมายการค้า:

XHSP1700

ต้นทาง:

China Xi′an

สามารถในการผลิต:

1,000 ชิ้น/ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

ใบรับรองการรับประกัน

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

เครื่องวิเคราะห์ก๊าซละลายในน้ำมันแบบ FID และ TCD สามตัวตรวจจับ

การควบคุมอุณหภูมิ 6 ช่อง 0.1 C

การวินิจฉัยระยะไกลผ่านเครือข่าย 253 หน่วย

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

การใช้งานเป้าหมาย:ออกแบบให้กับห้องปฏิบัติการ DGA (การวิเคราะห์ก๊าซละลาย) ของอุปกรณ์ไฟฟ้า ศูนย์การประเมินสภาพของทรานฟอร์ม และผู้ผลิตอุปกรณ์ไฟฟ้าที่เต็มไปด้วยน้ํามัน (โรงงานทรานฟอร์มโรงงานปลูกพืช, HV โรงงานโปรเซลีน) ที่ต้องการการแยก chromatographic ความแม่นยําสูงของอากาศละลายที่แสดงความผิดพลาดXHSP1700 ให้การตรวจจับพร้อมกันในระดับห้องปฏิบัติการ 3 เครื่องตรวจจับพร้อมกับการจัดการหลายเครื่องมือ (253 หน่วย) ในเครือข่ายสําหรับการวินิจฉัยสุขภาพของเครื่องแปลงขนาดเรือ.

XHSP1700 โครมาโตเกรดก๊าซน้ํามันแยก

XHSP1700 โครมาโตกราฟก๊าซน้ํามันแยกใช้กระบวนการสามตัวตรวจจับด้วยการฉีดหนึ่ง, สองคอลัมน์คู่เคียง, และการปรับปรุงแบ่งหนึ่งความละเอียดสูงสุดของโครมาโตเกรฟิก, และความแม่นยําปริมาณ, มันเกินความต้องการมาตรฐานระดับชาติและอุตสาหกรรมมันให้บริการผู้ผลิตอุปกรณ์ไฟฟ้าที่เต็มไปด้วยน้ํามัน และบริษัทอุปกรณ์สาธารณะ, การทํางานที่สะดวกที่สุดและการตรวจจับที่มีความรู้สึกที่สุดสําหรับการวิเคราะห์ก๊าซละลายของทรานฟอร์ม (DGA)

การวิเคราะห์ก๊าซละลายเป็นเครื่องมือการวินิจฉัยที่สําคัญที่สุดสําหรับการประเมินสภาพของทรานฟอร์ม โดยการระบุและปรับปริมาณก๊าซผิดพลาดละลายอีธีลีน (C2H4), เอธาน (C2H6), เมธาน (CH4), คาร์บอนโมโนออกไซด์ (CO) และคาร์บอนไดออกไซด์ (CO2) XHSP1700 ทําให้สามารถจัดหมวดหมู่ความผิดพลาดทางความร้อนและสภาพบานตาม IEC 60599 และ IEEE C57.104 มาตรฐานการตีความ

XHSP1700

ลักษณะสําคัญ

การตรวจจับพร้อมกัน 3 เครื่อง:รองรับ FID (Flame Ionization Detector) TCD (Thermal Conductivity Detector) และตรวจจับได้ถึงสามตัวที่ติดตั้งพร้อมกัน.
การจัดการทางไกล Ethernet:10/100M Ethernet ที่ปรับเปลี่ยนได้ด้วย IP stack ที่ติดตั้งในตัว สามารถส่งข้อมูลระยะไกลผ่าน LAN และอินเตอร์เน็ตของบริษัทได้รองรับถึง 253 โครมาโตกราฟบนสถานีทํางานเครือข่ายเดียวที่มีการติดตามในเวลาจริง, การควบคุมกลับ และการจัดการข้อมูล
การควบคุมอุณหภูมิระดับแม่นยํา 6 ช่องเขตควบคุมอุณหภูมิที่อิสระจากกันทั้งสิ้น 6 เขต ตั้งแต่ 8 องศาเซลเซียสเหนืออุณหภูมิความแม่นยํา 1C และการปรับปรุงความร้อนแบบโปรแกรมได้ 16 ขั้นตอน.
การประมวลผลสัญญาณ AD 24 บิต:การแปลงแบบอานาล็อกเป็นดิจิตอล 24 บิตความละเอียดสูงและเสียงต่ํา พร้อมกับการเก็บข้อมูลและการลบข้อมูลของระดับฐาน ̇ รับประกันการบูรณาการสูงสุดที่น่าเชื่อถือ แม้กระทั่งสําหรับปริมาณก๊าซที่มีระดับรอย
สถาปัตยกรรมปานกลางหลายโปรเซสเซอร์:โปรเซสเซอร์พิเศษสําหรับควบคุมอุณหภูมิ การเก็บข้อมูลและการสื่อสาร ให้ความมั่นคงในการทํางาน ภายใต้การปรับปรุงหลายตัวตรวจจับที่ซับซ้อน.
ระบบปฏิบัติการคู่ภาษาจีน/ภาษาอังกฤษ:5หน้าจอ LCD สีขนาด.7 นิ้ว พร้อมตัวเลือกการควบคุมแบบสองแบบ คีย์บอร์ดและคอมพิวเตอร์ รองรับการเปลี่ยนภาษาและการระบุตัวตรวจจับด้วยอัตโนมัติเพื่อทําให้กระบวนการทํางานของผู้ใช้งานง่ายขึ้น
การออกแบบแบบโมดูลโครงสร้างแบบโมดูล ทําให้สามารถเปลี่ยนตัวตรวจสอบได้ง่ายและปรับปรุงในอนาคต ✅ ป้องกันการลงทุนห้องปฏิบัติการในขณะที่รองรับความต้องการการวิเคราะห์ที่เปลี่ยนแปลง

รายละเอียดเทคนิค

การควบคุมอุณหภูมิ	6 ช่องทาง, 8C ~ 450C มากกว่าสภาพแวดล้อม, 1C เพิ่มขึ้น, ความแม่นยํา 0.1C
ระบบทําความร้อนตามโปรแกรม	16 ขั้นตอน อัตราการขึ้น 0.1 ~ 39C / นาที (ปกติ) / 0.1 ~ 80C / นาที (ความเร็วสูง)
เครื่องตรวจจับ	FID, TCD; สูงสุด 3 ครั้งพร้อมกัน
ประเภทเครื่องฉีด	คอลัมน์ที่บรรจุ, คาปิเลอรี่, ก๊าซวาล์ว 6 ประตู, หัวอัตโนมัติ (เลือก)
การควบคุมแก๊ส	ระบบควบคุมความดันระบายไฟฟ้า
การสื่อสาร	อีเทอร์เน็ต IEEE8023, การวินิจฉัยทางไกลและโปรแกรมอัพเดท
ความจุของเครือข่าย	253 โครมาโตแกรฟต่อสถานีทํางาน
การแสดง	5.7 นิ้ว LCD สี
เหตุการณ์ภายนอก	4 ช่องทาง; การควบคุมช่วยออก 4 ช่องทาง

คํา ถาม ที่ ถาม บ่อย

Q1: ทําไมการวิเคราะห์ก๊าซละลายจึงจําเป็นในการประเมินสภาพของทรานฟอร์ม?

การวิเคราะห์ก๊าซละลาย (DGA) ถือว่าเป็นวิธีการวินิจฉัยที่ไม่รบกวนที่มีประสิทธิภาพมากที่สุดในการตรวจหาความผิดพลาดที่เริ่มต้นในเครื่องแปลงที่เต็มไปด้วยน้ํามันประเภทความผิดพลาดที่แตกต่างกัน สร้างรูปแบบแก๊สที่ลักษณะ: การปล่อยบางส่วนผลิตไฮโดรเจน (H2) เป็นหลัก; ความผิดพลาดทางอุณหภูมิ (การอุ่นเกิน) ผลิตเอธีเลน (C2H4) และเมธาน (CH4); การบานผลิตเอซิเลน (C2H2)XHSP1700 ของการปรับปรุงสามตัวตรวจจับกับ FID และ TCD ทันทีปรับปริมาณแก๊สความผิดพลาดหลักทั้งหมดในฉีดเดียว, ทําให้สามารถระบุชนิดความผิดพลาดอย่างแม่นยําตามวิธีการตีความ IEC 60599 และ IEEE C57.104 ครับ

Q2: สถาปัตยกรรมสถานที่ทํางานในเครือข่ายมีประโยชน์ต่อห้องปฏิบัติการหลายสถานที่อย่างไร?

สถาปัตยกรรมเครือข่ายที่ใช้ Ethernet ของ XHSP1700 รองรับถึง 253 โครมาโตกราฟบนสถานีทํางานเดียว ทําให้สามารถ:(1) การบริหารข้อมูลแบบกลาง รายงานผล DGA ทั้งหมดไว้ในฐานข้อมูลเดียว เพื่อให้เห็นแนวโน้มในสภาพของทรานฟอร์เมอร์ทั่วตัวกลาง; (2) การติดตามทางไกล หน่วยงานดูแลและผู้บริหารระดับสูงสามารถสังเกตการทํางานของเครื่องมือและผลการวิเคราะห์ในเวลาจริงจากสถานที่ใดก็ได้(3) การวินิจฉัยทางไกล หน่วยวิศวกรผู้ผลิตสามารถเชื่อมต่อผ่านอินเตอร์เน็ต (มีอนุญาตจากผู้ใช้) เพื่อวินิจฉัยปัญหาและอัพเดทฟอร์มแวร์; (4) ประสิทธิภาพในเรื่องค่าใช้จ่าย หน่วยงานทํางานที่ใช้คอมพิวเตอร์เดียวสามารถจัดการเครื่องมือหลายเครื่อง โดยลดลงทุนในด้านไอทีต่อเครื่องมือให้น้อยที่สุดผู้ดูแลชั้นสูง) รองรับการจัดลําดับองค์กรของบริษัทไฟฟ้าจังหวัดและภูมิภาค.

Q3: อะไรทําให้การควบคุมอุณหภูมิ 6 ช่องมีความสําคัญสําหรับ DGA ที่สามารถผลิตใหม่ได้?

การแยกกราม่าโตเกรปของก๊าซละลายขึ้นอยู่กับโปรไฟล์อุณหภูมิคอลัมน์ที่แม่นยําและสามารถนํากลับไปใช้ได้แต่ละช่องควบคุมอุณหภูมิอิสระ 6 ช่องสามารถโปรแกรมได้ถึง 16 ขั้นตอนการทําความร้อนจาก 8C มากกว่าอุณหภูมิความแม่นยํา.1C ความสามารถหลายโซน, หลายรามป์นี้ทําให้สามารถ: (1) การแยกแยกที่ดีที่สุดของคู่ก๊าซร่วมกัน (ตัวอย่างเช่นเอธีเลน / เอธาน) ผ่านรามป์อุณหภูมิที่ควบคุมอย่างละเอียด(2) การเย็นคอลัมน์อย่างรวดเร็วผ่านระบบประตูหลังอัตโนมัติสําหรับเวลาวงจรที่เร็วขึ้นระหว่างการฉีด;(3) การทํางานพร้อมกันของคอลัมน์หลายตัวและตัวตรวจจับที่อุณหภูมิที่ดีที่สุดที่แตกต่างกัน ณ ที่สําคัญเมื่อใช้ทั้งคอลัมน์ที่บรรจุและคอลัมน์ประหลาดในระบบปานกลางสามตัวตรวจจับเดียวกันความแม่นยํา 0.1C รับประกันการจําหน่ายเวลาในการเก็บรักษาภายใน 0.5% RSD ผ่านการฉีดลําดับหลายร้อยครั้ง

Q4: มีการสนับสนุนวิธีการนําตัวอย่างอย่างไร?

XHSP1700 รองรับประเภทเครื่องฉีดสี่ประเภท: (1) การฉีดคอลัมน์ที่บรรจุไว้(2) การฉีดน้ํามันผ่านหลอดเลือดขอด สําหรับการแยกความละเอียดสูงในการวิเคราะห์เมทริกซ้อนของน้ํามันหรือการนํามาใช้ในงานวิจัย; (3) การฉีดแก๊สแบบวาล์ว 6 ท่า √ การเก็บตัวอย่างแก๊สแบบอัตโนมัติที่มีความสามารถในการซ้ําได้ดีเยี่ยมสําหรับห้องปฏิบัติการ DGA ที่มีผลงานสูง(4) การฉีดหัวแบบอัตโนมัติ (ไม่จํากัด), ลดการใช้งานของผู้ใช้งานและปรับปรุงความสามารถในการผลิตอุปกรณ์ยังมีโปรแกรมเวลาการเริ่มต้นเองสําหรับการวิเคราะห์แก๊สออนไลน์ที่ไม่ได้รับการดูแลเมื่อคู่กับส่วนประกอบการเก็บตัวอย่างอัตโนมัติ.

Q5: วิธีการที่ AD 24 บิตและการบริหารระดับเบื้องต้นให้แน่ใจว่าการตรวจจับก๊าซระดับรอย?

ความผิดพลาดของทรานฟอร์เมอร์ในระยะแรกจะผลิตก๊าซละลายในปริมาณต่ํามากเครื่องปรับเปลี่ยนอานาล็อกเป็นดิจิตัล 24 บิตของ XHSP1700 ให้ 16.7 ล้านระดับสัญญาณที่แยกแยกเมื่อเทียบกับ 65,536 ระดับในระบบ 16 บิตแบบดั้งเดิมทําให้การบูรณาการสูงสุดที่น่าเชื่อถือได้ แม้ว่ายอดของสารวิเคราะห์จะสูงกว่าความรบกวนระดับพื้นฐานเพียงเล็กน้อยอุปกรณ์เก็บโปรไฟล์ระดับฐานหลายแบบ สําหรับการตั้งค่าคอลัมน์/ตัวตรวจจับที่แตกต่างกัน โดยใช้การลบที่เหมาะสมกับการวิเคราะห์แต่ละครั้งโดยอัตโนมัติความสามารถในการลดเสียงนี้มีคุณค่าโดยเฉพาะอย่างยิ่งสําหรับการตรวจหาอะเซติเลนรอย (ตัวชี้วัดหลักของเส้นโค้ง) ในปริมาณปริมาณต่ํากว่า 1 ppm.
