เครื่องกําเนิดไฟฟ้าแรงสูงพกพา 0-32kV 2048J 35kV การตรวจสอบความผิดพลาดสายไฟฟ้า DC ทนการทดสอบ XHHV535-4Z

XHHV535-4Z เครื่องกําเนิดกระแสไฟฟ้าแรงสูงพกพา

ความสอดคล้องและการรับรอง

XHHV535-4Z เครื่องกําเนิดแรงกระชับสูงถูกออกแบบและผลิตให้ตรงกับDL/T846-2016(เงื่อนไขทางเทคนิคทั่วไปสําหรับอุปกรณ์ทดสอบแรงดันสูง) และDL/T474-2017(แนวทางสําหรับการดําเนินการทดสอบความโดดเดี่ยวในสนาม) มีการรับรองมาตรฐาน CE และ ISO อุปกรณ์นี้ตอบโจทย์ความต้องการอย่างเข้มงวดของอุตสาหกรรมการทดสอบสายไฟฟ้า

พื้นที่ใช้งาน

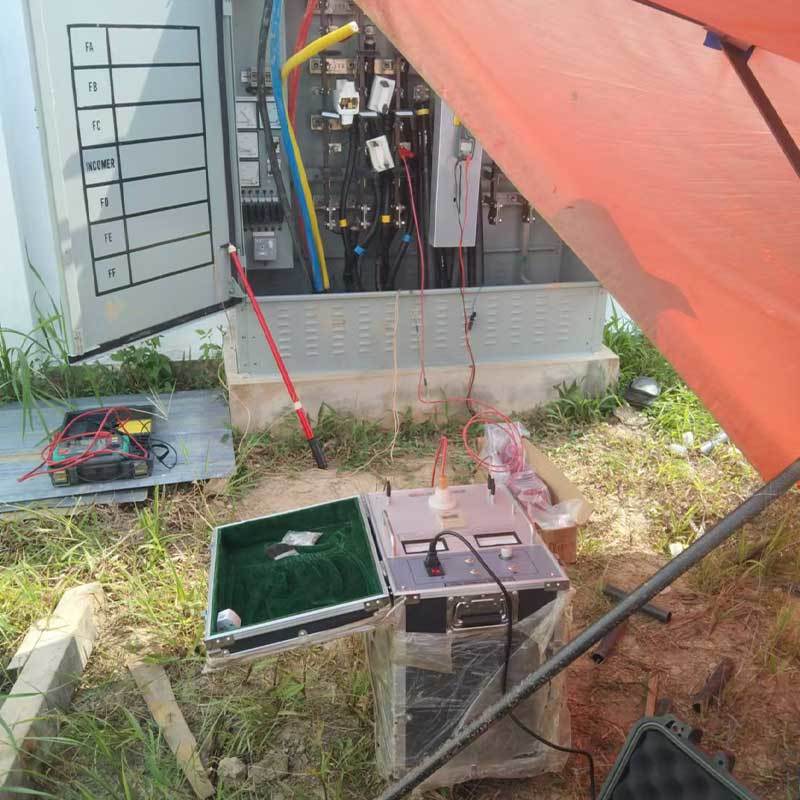

ออกแบบมาเพื่อทดสอบการปล่อยแรงกระแทกและ DC ทนความกระชับกระหน่ําในการทดสอบบนสายไฟฟ้าที่มีระดับ35kV และต่ํากว่า, XHHV535-4Z ผสมรวมแหล่งความดันสูง DC, เครื่องเก็บพลังงาน, และช่องว่างลูกทุบในหน่วยพกพาเดียวการบูรณาการนี้แทนการปรับปรุงการทดสอบแบบดั้งเดิมที่จําเป็นต้องมีการแปลงการทดสอบแยก, กล่องควบคุม และตัวประกอบเก็บพลังงานกระแทก

ข้อดีหลัก

• ความแม่นยําในการวัดชั้น 1.5:เครื่องวัดระดับความดันด้านความแรงดันสูงที่มีจอชี้สองตัว (กระแสไฟฟ้าและความดัน) ให้การอ่านในเวลาจริงและมีความแม่นยําสูงระหว่างการดําเนินงานต่อรอง DC และการปล่อยแรงกระตุ้น
• 2048J พลังงานการปล่อยสูงสุด:เครื่องปรับความแรง 4μF นําพลังงานกระตุ้นที่คงที่ถึง 2048J ในระดับ 32kV, รับประกันการทําลายที่น่าเชื่อถือของความผิดพลาดสายไฟฟ้าความต้านทานสูง
• การทํางานแบบสองแบบ:รองรับการทดสอบความแรงดันแบบ DC เพื่อการประเมินการแยกเคเบิลและโหมดการปล่อยแรงกระตุ้นสําหรับการตั้งตําแหน่งผิดพลาดก่อนและการกําหนดตําแหน่งของ 2 ฟังก์ชันสําคัญในเครื่องมือเดียว
• การออกแบบพกพาที่เบามาก:ด้วยน้ําหนัก ≤ 35 กิโลกรัมและขนาดคอมแพคต์ 430*345*550 มิลลิเมตร เครื่อง XHHV535-4Z เป็นเครื่องพกพาแบบกระตุ้นไฟฟ้าสูงแบบ DC ที่เบาที่สุดในประเภทของมันทําให้การขนส่งโดยผู้ประกอบการเดียว และการใช้งานในพื้นที่อย่างรวดเร็ว.
• ระบบล็อคความปลอดภัยการเริ่มต้น 0:การปรับระดับความดันต้องกลับมาเป็นศูนย์ ก่อนที่ความดันสูงจะเริ่มต้น การกําจัดความเสี่ยงของการออกระดับความดันสูงโดยอุบัติเหตุในการเริ่มต้น
• ชุดคุ้มครองครบวงจรการป้องกันความแรงเกินที่บูรณาการ (ขั้นต่ํา 12A, ความช้า> 8s ในด้านความดันต่ํา), การป้องกันอุณหภูมิเกิน (65 °C) และการป้องกันความดันเกินให้แน่ใจว่าการทํางานปลอดภัยในสภาพสนามที่ไม่ดี
• ทนต่อการตัดสายสั้น:ออกแบบให้ทํางานได้ปกติ แม้กระทั่งเมื่อแรงดันสูงออกเป็นสั้นต่อพื้นดิน, ให้ความอดทนความผิดพลาดที่แข็งแรงระหว่างการทดสอบสนาม
• ความสามารถในการปล่อยด้วยมือ:ปุ่มการออกกําลังอากาศพิเศษอนุญาตให้มีการกํากับการระบายพลังงานของตัวประกอบความหนาเหลือหลังจากการทดสอบ โดยมีวอลท์เมตรแสดงความแรงของตัวประกอบความหนาจริง

รายละเอียดเทคนิค

รูปแบบการทํางาน

สภาพความแรงดันแบบต่อเนื่อง:ใช้ความดันแบบถูกกําหนด 0-32kV DC สําหรับการทดสอบความแข็งแรงของสายไฟฟ้า. ปุ่มปรับความดันให้การปรับความดันได้เรียบร้อยด้วยการแสดงวอลท์เมตรและอัมเปอร์เมตรในเวลาจริงเหมาะสําหรับการประเมินความโดดเดี่ยวประจําวันและการทดสอบการใช้งานบนสายไฟฟ้าความแรงกลาง.

โหมดการปล่อยแรงกระแทก:สร้างกระแทกพลังงานสูงเป็นระยะเวลาสําหรับการตั้งตําแหน่งผิดพลาดในเคเบิลก่อนและการกําหนดตําแหน่ง เมื่อใช้พร้อมกับเครื่องหาความผิดพลาดในเคเบิล TDR และเครื่องกําหนดตําแหน่งแม่เหล็กเสียงระยะเวลาการปล่อยไฟสามารถปรับผ่านเวลาเรลเล่ panel หน้า, ยอมให้การปรับปรุงสําหรับความยาวสายไฟฟ้าและลักษณะความผิดพลาดที่แตกต่างกัน

การตั้งค่าระบบทั่วไป

ความ ปลอดภัย และ ความ น่า เชื่อถือ

ทอมินัลความดันสูงทั้งหมดรวมจุดการก่อสร้างพื้นดินที่มุ่งมั่น การล็อคการเริ่มต้นศูนย์ต้องการกระดุมการปรับความดันให้กลับมาศูนย์ ก่อนที่ผลิตความดันสูงสามารถเริ่มต้น.ปุ่มสต็อปให้การตัดความดันสูงทันที ด้วยการปล่อยตัวตัวประปาภายในอัตโนมัติ ปุ่มปล่อยตัวด้วยมือพร้อมการติดตาม voltmeter ในเวลาจริงของแรงดัน capacitor ตลอดกระบวนการการปล่อย.

สําหรับการปรึกษาทางเทคนิค, รายละเอียดสินค้า, หรืออัตราการเสนอราคาทางการค้า, กรุณาติดต่อทีมงานวิศวกรรมของเรา
