เครื่องระบุสายเคเบิล การระบุสายเคเบิลที่ทํางานและไม่มีพลังงาน

 ตัวระบุสายเคเบิลนี้อิงตามการระบุสายเคเบิลหลายเส้นในสถานที่ ซึ่งเป็นสิ่งจำเป็นเร่งด่วนสำหรับบุคลากรด้านการก่อสร้าง การติดตั้ง และการบำรุงรักษาสายเคเบิลแรงดันสูง โดยอ้างอิงถึงเทคโนโลยีขั้นสูงจากต่างประเทศ และภายใต้คำแนะนำของทฤษฎีสนามแม่เหล็กไฟฟ้า พัฒนาขึ้นโดยใช้เทคโนโลยีอิเล็กทรอนิกส์สมัยใหม่และเทคโนโลยีเครื่องมือ
คำถามที่ยากมากมักจะเกิดขึ้นในการปฏิบัติงานภาคสนาม เช่น การวางสายเคเบิล การย้าย การบำรุงรักษา การแก้ไขปัญหา: เรากำลังมองหาสายเคเบิลเส้นไหน? โดยเฉพาะอย่างยิ่งในช่องสายเคเบิลจำนวนมากที่มีข้อกำหนดเดียวกัน คนงานก่อสร้างจะทำอะไรไม่ถูก อุปกรณ์นี้สามารถช่วยคุณแก้ปัญหานี้ได้อย่างรวดเร็วและแม่นยำ


 หลักการทำงาน
การตรวจจับสายเคเบิลที่ไม่มีกระแสไฟฟ้า: เครื่องส่งสัญญาณส่วนใหญ่สร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกเพิ่มเข้าไปในสายเคเบิลที่จะระบุผ่านสายเชื่อมต่อ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณเหนี่ยวนำที่สอดคล้องกับกฎของสัญญาณที่ส่งจะต้องถูกสร้างขึ้นตามสายเคเบิล ใช้ในไซต์ทดสอบ แคลมป์รับสัญญาณที่มีความไวสูงบวกกับเครื่องรับแบบมือถือตรวจจับสายเคเบิลทั้งหมดในไซต์ และสามารถค้นหาสายเคเบิลที่เพิ่มสัญญาณได้อย่างแม่นยำตามข้อบ่งชี้ของมิเตอร์เครื่องรับแบบมือถือ (นั่นคือ สายเคเบิลที่ไม่มีกระแสไฟฟ้าที่จะระบุ)การตรวจจับสายเคเบิลที่มีกระแสไฟฟ้า: เครื่องส่งสัญญาณส่วนใหญ่สร้างสัญญาณพัลส์พิเศษ ซึ่งจะถูกเพิ่มไปยังจุดของสายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุผ่านแคลมป์ส่งสัญญาณพิเศษ ตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้า สัญญาณเหนี่ยวนำที่สอดคล้องกับกฎของสัญญาณที่ส่งจะต้องถูกสร้างขึ้นตามสายเคเบิล ในระหว่างการทดสอบ ใช้คีมรับสัญญาณที่มีความไวสูงและเครื่องรับแบบมือถือเพื่อตรวจจับสายเคเบิลทั้งหมดในไซต์ และคุณสามารถค้นหาสายเคเบิลที่มีสัญญาณเพิ่มเติมได้อย่างแม่นยำ (นั่นคือ สายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุ) ตามคำแนะนำของเครื่องรับแบบมือถือ
 คุณสมบัติ
การรับรู้มีความแม่นยำ
ขากรรไกรระบุขนาดใหญ่เหมาะสำหรับสายเคเบิลหลากหลายชนิด
ใช้งานง่ายมาก
คำแนะนำชัดเจนและใช้งานง่าย
ส่วนหลักและส่วนเสริมพกพาสะดวกและสวยงาม
ความแรงของสัญญาณรับของเครื่องรับสามารถปรับได้
สามารถทดสอบทั้งสายเคเบิลที่มีกระแสไฟฟ้าและสายเคเบิลที่ไม่มีกระแสไฟฟ้า
ขนาดเล็กและพกพาสะดวก น้ำหนักเบา

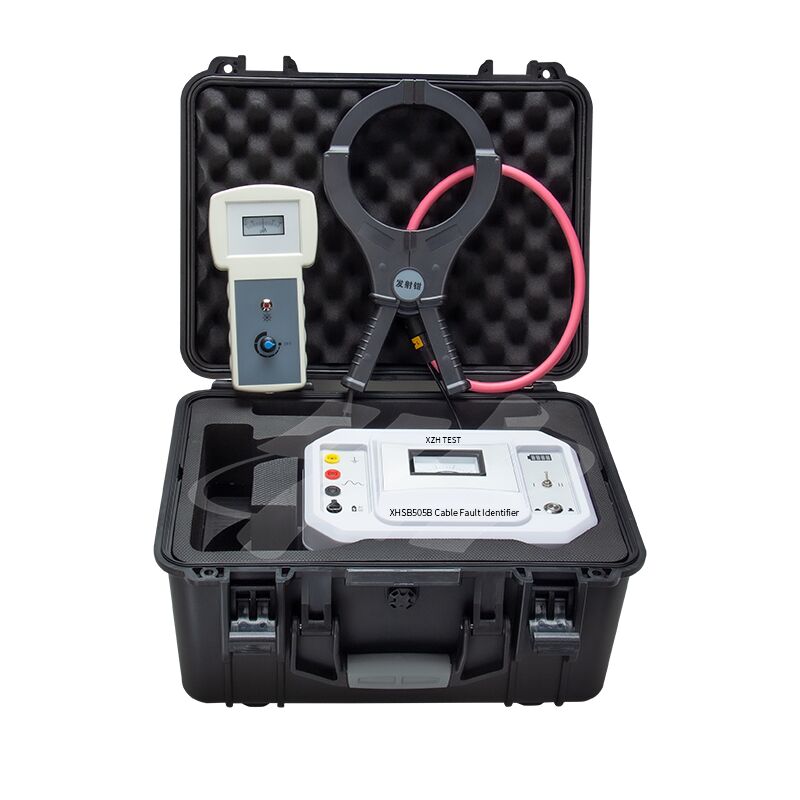

 เครื่องมือนี้ประกอบด้วยเครื่องส่งสัญญาณ แคลมป์ส่งสัญญาณ แคลมป์รับสัญญาณ เครื่องรับแบบมือถือ ฯลฯ
แผงเครื่องส่งสัญญาณ:




1. เสาต่อสายดิน: ขั้วต่อสายดินเพื่อความปลอดภัยของอุปกรณ์;

2. ขั้วบวกเอาต์พุต: เอาต์พุตเครื่องส่งสัญญาณบวก เชื่อมต่อสายเอาต์พุตสีแดง;

3. ขั้วลบเอาต์พุต: เอาต์พุตเครื่องส่งสัญญาณลบ เชื่อมต่อสายเอาต์พุตสีดำ;

4. การชาร์จ: พอร์ตชาร์จ DC12V เชื่อมต่อเครื่องชาร์จ 12V เพื่อเริ่มการชาร์จ;

5. สวิตช์เปิด/ปิด: เปิด/ปิดพลังงานการทำงาน;

6. สวิตช์เกียร์: "Ⅰ" สำหรับการระบุสายเคเบิลที่ไม่มีกระแสไฟฟ้า; "Ⅱ" สำหรับการระบุสายเคเบิลที่มีกระแสไฟฟ้า;

7. ไฟแสดงสถานะพลังงาน: การระบุพลังงานแบตเตอรี่แบบเรียลไทม์เมื่อแบตเตอรี่ในตัวทำงาน;

8. แอมมิเตอร์: แสดงค่าเฉลี่ยทันทีของกระแสไฟขาออก

1. เครื่องรับแบบมือถือมีปุ่มปรับที่สามารถปรับความแรงของสัญญาณที่ได้รับ (หมุนตามเข็มนาฬิกา: ความแรงของสัญญาณที่ได้รับเพิ่มขึ้น; หมุนทวนเข็มนาฬิกา: ความแรงของสัญญาณที่ได้รับลดลง; และมีฟังก์ชันสวิตช์)

2. มีอินเทอร์เฟซ BNC ที่ด้านล่างของเครื่องรับแบบมือถือ ซึ่งเชื่อมต่อกับแคลมป์รับสัญญาณเพื่อรับสัญญาณเมื่อใช้งาน

พารามิเตอร์ทางเทคนิค


คำแนะนำสำหรับการระบุ สายเคเบิลที่ไม่มีกระแสไฟฟ้า - วิธีการเชื่อมต่อโดยตรง


1. ถอดเกราะที่ปลายทั้งสองด้านของสายเคเบิลออกจากพื้นดิน หนีบคลิปสีแดงของสายเอาต์พุตของเครื่องส่งสัญญาณบนสายแกนของสายเคเบิลที่จะทดสอบ (เฟสที่ดีหรือเฟสที่มีฉนวนสูงกว่า) และหนีบคลิปสีดำของสายเอาต์พุตของเครื่องส่งสัญญาณบนสายแกนของสายเคเบิลที่จะทดสอบ บนจุดต่อสายดินหรือหลักดิน สายแกนที่สอดคล้องกันของสายเคเบิลเชื่อมต่อกับจุดต่อสายดินหรือหลักดินที่ปลายด้านไกล ดังแสดงในรูปด้านบน

2. เปิดสวิตช์ไฟของตัวเครื่องหลักของเครื่องส่งสัญญาณ เลือกตำแหน่ง "Ⅰ" ของสวิตช์เกียร์ ไฟสวิตช์ไฟจะกะพริบสามครั้ง และเข็มของแอมมิเตอร์จะแกว่งสามครั้งด้วยความถี่เดียวกัน และสัญญาณพัลส์จะถูกส่งออกเป็นวงกลม

3. เชื่อมต่อเครื่องรับกับแคลมป์รับสัญญาณ และแคลมป์รับสัญญาณถูกหนีบเข้ากับสายเคเบิลที่จะทดสอบ

4. โปรดทราบว่าทิศทางของลูกศรของแคลมป์รับสัญญาณคือทิศทางของการไหลเข้าของกระแส (ทิศทางบวก) มิฉะนั้นการแกว่งของเข็มนาฬิกาจะตรงกันข้าม

5. หมุนปุ่มปรับเครื่องรับตามเข็มนาฬิกา และเมื่อคุณได้ยินเสียง "บี๊บ" ให้เปิดสวิตช์เครื่องรับ จากนั้นปรับความแรงของสัญญาณรับของเครื่องรับให้อยู่ในตำแหน่งที่เหมาะสม ในเวลานี้ สัญญาณสามารถรับได้เฉพาะบนสายเคเบิลที่เพิ่มสัญญาณเท่านั้น และความถี่การแกว่งของสัญญาณจะสอดคล้องกับความถี่เครื่องส่งสัญญาณ และเสียง "ดิ-ดิ-ดิ" จะถูกปล่อยออกมา

คำแนะนำในการระบุสายเคเบิลที่มีกระแสไฟฟ้า - วิธีการเชื่อมต่อ


หมายเหตุวิธีการเชื่อมต่อ:
1. ไม่จำเป็นต้องดำเนินการใดๆ กับสายเคเบิลภายใต้การทดสอบ เพียงแค่หนีบแคลมป์เปิดตัวบนสายเคเบิลเพื่อทำการทดสอบ

2. ปลายทั้งสองด้านของปลอกสายเคเบิลต้องต่อสายดินให้ดี มิฉะนั้นกระแสการเชื่อมต่อจะลดลงเมื่อความต้านทานดินเพิ่มขึ้น

3. หากปลอกที่ปลายทั้งสองด้านไม่ได้ต่อสายดินหรือตรงกลางของปลอกถูกตัดการเชื่อมต่อ จะไม่สามารถใช้วิธีการเชื่อมต่อได้

4. เมื่อใส่คีมเปิดตัวเข้าไปในสายเคเบิล ทิศทางของลูกศรบนคีมจะชี้ไปที่ปลายสายเคเบิล

5. รักษาระยะห่างระหว่างแคลมป์รับสัญญาณและแคลมป์ส่งสัญญาณให้มากที่สุดเท่าที่จะเป็นไปได้

วิธีการ:
1). เชื่อมต่อปลายเอาต์พุตของเครื่องส่งสัญญาณเข้ากับแคลมป์เปิดตัว และหนีบแคลมป์เปิดตัวเข้ากับตำแหน่งที่เหมาะสมของสายเคเบิลที่มีกระแสไฟฟ้าที่จะระบุ ดังแสดงในรูปด้านบน

2). เปิดสวิตช์ไฟของตัวเครื่องหลักของเครื่องส่งสัญญาณและเลือกสวิตช์ตำแหน่ง "II" ไฟสวิตช์ไฟจะกะพริบสามครั้ง และเข็มของแอมมิเตอร์จะแกว่งสามครั้งด้วยความถี่เดียวกัน และสัญญาณพัลส์จะถูกส่งออกเป็นวงกลม

3). เชื่อมต่อเครื่องรับกับแคลมป์รับสัญญาณ และแคลมป์รับสัญญาณถูกหนีบเข้ากับสายเคเบิลที่จะทดสอบ

4). โปรดทราบว่าทิศทางของลูกศรของแคลมป์รับสัญญาณคือทิศทางของการไหลเข้าของกระแส (ทิศทางบวก) มิฉะนั้นเข็มนาฬิกาจะแกว่งไปในทิศทางตรงกันข้าม

5). หมุนปุ่มปรับเครื่องรับตามเข็มนาฬิกา และเมื่อคุณได้ยินเสียง "บี๊บ" ให้เปิดสวิตช์เครื่องรับ จากนั้นปรับความแรงของสัญญาณรับของเครื่องรับให้อยู่ในตำแหน่งที่เหมาะสม ในเวลานี้ สัญญาณสามารถรับได้เฉพาะบนสายเคเบิลที่เพิ่มสัญญาณเท่านั้น และความถี่การแกว่งของสัญญาณจะสอดคล้องกับความถี่การสลับเอาต์พุตของเครื่องส่งสัญญาณ และเสียง "ดิ-ดิ-ดิ" จะถูกปล่อยออกมา
 รายการบรรจุภัณฑ์
