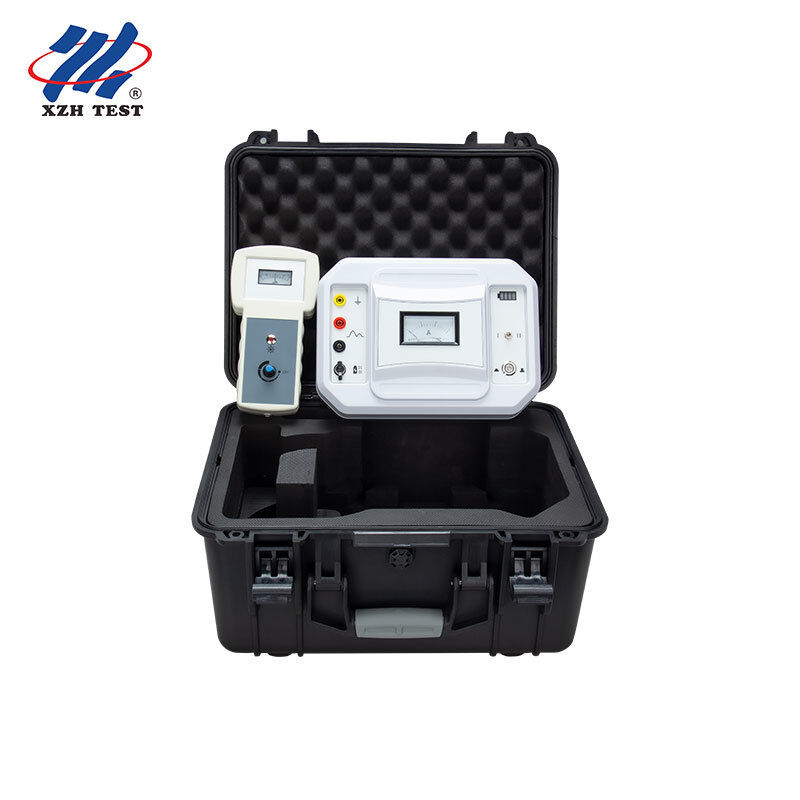

เครื่องระบุสายเคเบิลแบบสองแบบ การระบุสายเคเบิลที่ทํางานและไม่มีพลังงานสําหรับการก่อสร้างและบํารุงรักษาสนาม XHSB505B

รายการXHSB505B เครื่องระบุเคเบิลเป็นเครื่องมือสนามมืออาชีพที่พัฒนาขึ้นเพื่อแก้ปัญหาหนึ่งที่คงอยู่อย่างต่อเนื่องในการดําเนินงานสายไฟฟ้า:เรากําลังมองหาสายเคเบิลไหนในถ้ําสายไฟฟ้าที่มีสายไฟฟ้าหลายสิบสาย ที่มีความจําแนกแบบเดียวกัน พนักงานก่อสร้างและบํารุงรักษา ต้องเผชิญกับความยากลําบากอย่างมากในการระบุสายไฟฟ้าที่ถูกต้องXHSB505B กําจัดความไม่แน่นอนนี้ด้วยการ, การระบุเคเบิลที่แม่นยําโดยใช้เทคโนโลยีสัญญาณกระแทกที่ทันสมัยและการตรวจจับไฟฟ้าแม่เหล็กความรู้สึกสูง

พัฒนาขึ้นภายใต้แนวทางของทฤษฎีสนามแม่เหล็กไฟฟ้า และใช้เทคโนโลยีอิเล็กทรอนิกส์และเครื่องมือที่ทันสมัย XHSB505B เป็นการแก้ไขเชิงปฏิบัติการสําหรับการก่อสร้างสายไฟฟ้าแรงสูงการติดตั้ง, การบํารุงรักษา, การอพยพ, และการแก้ไขปัญหาทีมงาน. มันเป็นเอกลักษณ์ที่รองรับทั้งสด (วิธีการเชื่อม) และ de-energized (วิธีการเชื่อมต่อโดยตรง) การระบุเคเบิลในอุปกรณ์พกพาเดียว.

1. การดําเนินงานแบบสองโหมด (dual-mode operation) ∆ ระบุทั้งสายไฟที่ทํางาน (วิธีการเชื่อม) และสายไฟที่ขาดพลังงาน (วิธีการเชื่อมตรง) โดยมีสวิทช์เกียร์เดียว
2. การระบุที่แม่นยําและน่าเชื่อถือด้วยการแสดงทิศทางการสวิงของตัวชี้วัดอย่างชัดเจน
3. ช่องคล้องขัดขนาดใหญ่ 125 มิลลิเมตร สามารถรองรับกว้างขวางของกว้างเคเบิล
4. 15 สัญญาณกระแทกกระแสไฟฟ้ากระแสสูง ให้การตรวจจับที่น่าเชื่อถือ แม้กระทั่งผ่านการป้องกันสายไฟฟ้า
5. การทํางานที่ง่ายดายมาก ด้วยการควบคุมที่เข้าใจง่าย เหมาะสําหรับสภาพแวดล้อมสนาม
6. ความเข้มข้นของสัญญาณตัวรับที่ปรับได้ เพื่อความรู้สึกที่ดีที่สุดในสภาพที่แตกต่างกัน
7. การออกแบบที่กระชับกระชับ และพกพาได้ โดยมีโครงสร้างเบา เพื่อการขนส่งที่สถานที่สนามได้ง่าย
8. แบตเตอรี่ลิตিয়াম 12VDC ที่ติดตั้งด้วยพอร์ตการชาร์จ DC ที่สะดวกสบาย

การตรวจพบสายไฟฟ้าที่ขาดพลังงาน (วิธีการเชื่อมต่อตรง)เครื่องส่งผลิตสัญญาณกระแทกพิเศษ ที่ถูกนําไปยังสายเคเบิลเป้าหมาย ผ่านการเชื่อมต่อโดยตรงสัญญาณการนําเสนอที่สอดคล้องกับรูปแบบสัญญาณที่ส่งผ่านถูกผลิตไปตามสายไฟทั้งสายโดยใช้เครือรับความรู้สึกสูงและตัวรับมือ operators scan all cables on site and accurately identify the signal-carrying cable by observing the receiver meter indication and audible "beep" signal — indicating the de-energized cable to be identified.

การตรวจพบสายไฟสด (วิธีการเชื่อม):เครื่องส่งผลิตสัญญาณผลักดันพิเศษที่ติดต่อกับสายเคเบิลเป้าหมายที่ใช้ไฟสดผ่านกริมส่งพิเศษ ไม่จําเป็นต้องเชื่อมต่อไฟฟ้าโดยตรงสัญญาณการนําเสนอกระจายไปตามสายไฟเครื่องรับสัญญาณจะตรวจจับมันในระหว่างเคเบิลทั้งหมดในสถานที่ เครื่องรับสัญญาณจะระบุว่าเคเบิลไหนจะนําสัญญาณผ่านความถี่สวิงตัวชี้ที่สม่ําเสมอและเสียงเสียงทําให้สามารถจําแนกสายไฟฟ้าที่ใช้ได้อย่างปลอดภัย โดยไม่ขัดขวางการให้บริการ.

1. ติดต่อสายไฟฟ้าที่ติดอยู่ด้านบนและด้านล่างของสายไฟฟ้าเชื่อมคลิปการออกสีดํากับจุดพื้นดินหรือแท่นพื้นดินสายแกนที่ตรงกันที่ปลายทางต้องเชื่อมต่อกับจุดพื้นที่เดียวกัน
2. เปิดสวิทช์พลังงานตัวส่ง เลือกเกียร์ "I" ตัวชี้พลังงานส่องส่องสามครั้ง และตัวชี้แจงแอมเมตรสลับสามครั้งในความถี่เดียวกัน
3. ติดต่อเครื่องรับกับเครื่องจับรับ และจับกับสายไฟที่ต้องทดสอบ
4. ให้แน่ใจว่าจุดลูกศรของเครมรับในทิศทางของการไหลของกระแสปัจจุบัน ไม่งั้นตัวชี้วัดจะสวิงในทิศทางตรงข้าม
5. เปลี่ยนหมุนตัวรับไปตามทิศทางนาฬิกา จนได้ยินเสียง "บีป" ให้เปิด แล้วปรับความแรงสัญญาณมีเสียงเสียง "บี๊ป-บี๊ป-บี๊ป".

1. ติดต่อการออกของตัวส่งสัญญาณกับแคลมตัวส่งสัญญาณ และจับมันไว้กับสายเคเบิลเป้าหมายที่ใช้งานได้ในตําแหน่งที่เหมาะสม
2. เปิดตัวส่งสัญญาณ เลือกเกียร์ "II" ตัวชี้วัดพลังงานจะส่องส่องสามครั้ง และตัวชี้วัดแอมเปอร์จะสั่นในความถี่เดียวกัน
3. ติดต่อเครื่องรับกับเครื่องจับรับ และจับกับสายไฟที่ต้องทดสอบ
4. ให้แน่ใจว่าจุดลูกศรของกริมรับในทิศทางของการไหลของปัจจุบัน
5. ปั่นหมุนตัวรับตามทิศทางนาฬิกาจนได้ยินเสียง "บีป" ให้เปิด ปรับความเข้มข้นของสัญญาณ เพียงสายส่งสัญญาณเท่านั้นที่แสดงการสลับความถี่ที่คงที่และเสียงเสียง "บีป-บีป-บีป"
