ตัวชี้ข้อบกพร่องของสายเคเบิลที่มีความแม่นยำสูงพร้อมการซิงโครไนซ์เสียงและแม่เหล็ก XHDD503C

XHDD503C Cable Fault Pinpointer ได้รับการออกแบบมาเพื่อระบุตำแหน่งที่เกิดข้อบกพร่องของสายไฟใต้ดินอย่างรวดเร็วและมีความแม่นยำสูง โดยใช้วิธีซิงโครไนซ์ด้วยคลื่นแม่เหล็กไฟฟ้า ซึ่งเป็นความก้าวหน้าที่สำคัญเหนือการระบุตำแหน่งเฉพาะทางเสียงแบบดั้งเดิม เมื่อเครื่องกำเนิดอิมพัลส์ไฟฟ้าแรงสูงคายประจุที่จุดฟอลต์ โพรบของเครื่องมือจะจับทั้งสัญญาณเสียง (การคายประจุ "ป็อป" ที่เคลื่อนที่ผ่านดิน) และสัญญาณแม่เหล็กไฟฟ้า (เคลื่อนที่ในบริเวณใกล้เคียงในทันที) พร้อมกัน ด้วยการคำนวณความแตกต่างของเวลาระหว่างสัญญาณทั้งสองนี้ XHDD503C จะนำทางผู้ปฏิบัติงานไปยังตำแหน่งข้อบกพร่องที่แน่นอนด้วยความแม่นยำที่ดีกว่า 0.1 ม. ช่วยขจัดการคาดเดาและประสบการณ์หลายปีที่จำเป็นสำหรับการระบุข้อบกพร่องของสายเคเบิลแบบดั้งเดิม

หลักการซิงโครไนซ์เสียงและแม่เหล็กมีพื้นฐานเรียบง่ายแต่มีประสิทธิภาพอย่างน่าทึ่ง ในขณะที่ปล่อยอิมพัลส์ที่จุดฟอลต์ สัญญาณสองอย่างจะเกิดขึ้น: คลื่นเสียงที่เดินทางช้าๆ ผ่านดินโดยรอบ และพัลส์แม่เหล็กไฟฟ้าที่แพร่กระจายด้วยความเร็วใกล้แสงไปตามสายเคเบิล หัววัดตรวจจับทั้งสองอย่างพร้อมกัน เนื่องจากสัญญาณแม่เหล็กไฟฟ้ามาถึงเกือบจะทันทีในขณะที่เสียงใช้เวลาในการเดินทาง ช่องว่างระหว่างสัญญาณเหล่านั้นซึ่งแสดงเป็นมิลลิวินาทีบนจอ LCD ขนาด 5 นิ้ว จึงระบุได้โดยตรงว่าคุณอยู่ห่างจากข้อผิดพลาดแค่ไหน ย้ายโพรบไปยังตำแหน่งที่ความแตกต่างของเวลาถึงจุดต่ำสุด และความผิดปกตินั้นอยู่ใต้ตัวคุณโดยตรง

• ดีกว่า 0.1 ม.การวัดความแตกต่างของเวลาแบบอะคูสติกและแม่เหล็กจะระบุข้อผิดพลาดด้วยความแม่นยำต่ำกว่าเดซิเมตร ความแม่นยำในการระบุเส้นทางดีกว่า 0.5 ม. — เป็นไปตามมาตรฐานอุตสาหกรรม DL/T 849.2-2019
• สี่โหมดตัวกรองที่เลือกได้:All-pass (100–1600Hz) สำหรับการใช้งานทั่วไป Low-pass (100–300Hz) สำหรับดินอ่อนและทรายที่มีการลดทอนความถี่สูง High-pass (160–1600Hz) สำหรับสภาพพื้นผิวแข็ง Band-pass (200–600Hz) เป็นการประนีประนอมที่สมดุล จับคู่ตัวกรองกับภูมิประเทศเพื่อความชัดเจนของสัญญาณที่เหมาะสมที่สุด
• โพรบกันน้ำระดับ IP65:การแยกทางกายภาพหลายชั้นช่วยปกป้องเซ็นเซอร์เสียงและแม่เหล็กที่ละเอียดอ่อน ทำงานได้อย่างน่าเชื่อถือในร่องลึกที่เปียก ฝน และสถานที่ก่อสร้างที่เต็มไปด้วยฝุ่น — ไม่มีความล่าช้าของสภาพอากาศ
• BNR ลดเสียงรบกวนแบบดิจิตอล + ปิดเสียง:การลดเสียงรบกวนพื้นหลังจะกรองการรบกวนโดยรอบจากการจราจร ลม และเครื่องจักร เมื่อผู้ปฏิบัติงานจับที่ด้ามจับ อุปกรณ์จะปิดเสียงทันทีเพื่อป้องกันการได้ยินระหว่างการฟังภาคสนามเป็นเวลานาน
• 500,000* การขยายสัญญาณ:อัตราขยายเอาต์พุต 16 ระดับ (0–112dB) จับสัญญาณคายประจุที่อ่อนมากจากข้อผิดพลาดที่ลึกหรืออิมพีแดนซ์สูง ซึ่งตัวชี้แบบทั่วไปพลาดไปโดยสิ้นเชิง
• คำแนะนำเส้นทางแบบเรียลไทม์:ตัวบ่งชี้ด้านซ้าย/ขวาบนหน้าจอจะแสดงว่าโพรบอยู่ทางซ้ายหรือขวาของทางเดินสายเคเบิล ช่วยให้ผู้ปฏิบัติงานแก้ไขเส้นทางเดินได้อย่างรวดเร็วโดยไม่ต้องอ้างอิงแผนที่หรือเครื่องหมายภายนอก
• จอสัมผัส LCD ขนาด 5 นิ้วที่อ่านแสงแดดได้:ความละเอียด 854*480 พร้อมความสว่าง 800nit ยังคงมองเห็นได้ชัดเจนภายใต้แสงแดดเที่ยงตรง หน้าจอสัมผัสแบบรวมและการควบคุมด้วยปุ่มเดียวสำหรับการใช้งานด้วยมือที่สวมถุงมือ
• การปฏิบัติงานภาคสนามตลอดทั้งวัน:ขับเคลื่อนด้วยแบตเตอรี่ลิเธียมขนาด 4*18650 ใช้งานได้ต่อเนื่องมากกว่า 8 ชั่วโมง เครื่องชาร์จแบบเร็วโดยเฉพาะช่วยลดเวลาหยุดทำงานระหว่างกะ

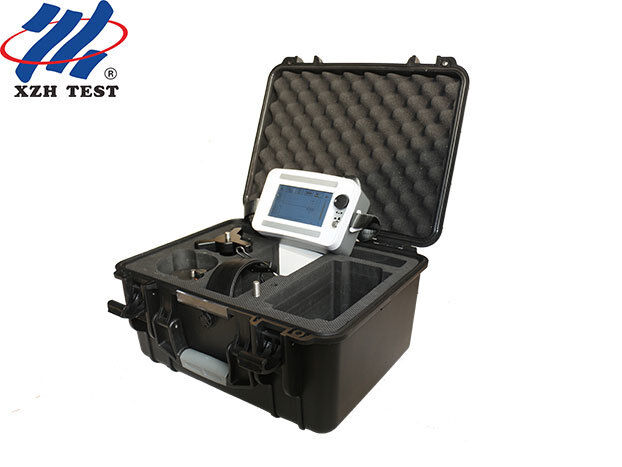

• ชุดมาตรฐานภาคสนามที่สมบูรณ์:XHDD503C ทุกตัวมีโฮสต์พินพอยน์เตอร์, ชุดโพรบพร้อมก้านเชื่อมต่อและฐานขาตั้งกล้อง, สายสัญญาณ 7 คอร์, ชุดหูฟังตรวจสอบการตัดเสียงรบกวน, ที่ชาร์จเร็ว, ประแจอเนกประสงค์ และกระเป๋ากันกระแทก

ขั้นตอนที่ 1:ใช้ TDR หรือตัวระบุตำแหน่งล่วงหน้าเพื่อกำหนดช่วงข้อผิดพลาดคร่าวๆ (±50ม.)ขั้นตอนที่ 2:เชื่อมต่อ XHDD503C เข้ากับเครื่องกำเนิดอิมพัลส์ไฟฟ้าแรงสูงและตั้งค่ารอบการคายประจุ 3–5 วินาทีขั้นตอนที่ 3:เริ่มต้นด้วยการตั้งค่าเกณฑ์ต่ำ อัตราขยายสูง และการตั้งค่าระดับเสียงสูง วางโพรบบนพื้นราบเหนือสายเคเบิลโดยตรงขั้นตอนที่ 4:เดินไปตามเส้นทางเคเบิล ตรวจดูการอ่านค่าความแตกต่างของเวลา — ค่าจะลดลงเมื่อคุณเข้าใกล้รอยเลื่อน และเพิ่มขึ้นหลังจากที่คุณผ่านขั้นตอนที่ 5:กลับไปที่จุดต่างของเวลาขั้นต่ำ สลับไปที่เกณฑ์สูงและอัตราขยายต่ำเพื่อการวางตำแหน่งที่ดี จุดที่เสียงดังที่สุดและความแตกต่างของเวลาน้อยที่สุดคือตำแหน่งความผิดของคุณ

รับประกันฟรี 12 เดือนสำหรับข้อบกพร่องด้านคุณภาพผลิตภัณฑ์ การบำรุงรักษาตลอดอายุการใช้งานและการสนับสนุนทางเทคนิค ได้รับการรับรอง CE และ ISO เป็นไปตามมาตรฐาน DL/T 849.2-2019 และ GB/T 18268.1 สำหรับอุปกรณ์ทดสอบภาคสนามทางอุตสาหกรรม
