ตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดินของวิทยาเขต — XHDD-503 ตัวชี้ตำแหน่งที่ Linyou Middle School ประเทศจีน

2026-07-13

ภาพรวมโครงการ

เมื่อวันที่ 28 สิงหาคม พ.ศ. 2023 ทีมวิศวกรของเราถูกส่งไปโรงเรียนมัธยมลินยู คอนเทนต์ ในเมืองบาวจี จังหวัดชานซี ประเทศจีนเพื่อวินิจฉัยและระบุความผิดพลาดของสายไฟฟ้าใต้ดินที่สําคัญ ที่ทําให้อาคารการสอนขาดไฟฟ้า.

ประวัติลูกค้า

โรงเรียนมัธยมลินยู คอนติ เป็นสถานศึกษาสาธารณะที่มีเครือข่ายการกระจายไฟฟ้าใต้ดินทั่วหลุมเรียนYJV 4×75mm2, 380/440 วอลต์สายไฟฟ้าความดันต่ํา300 เมตรจากห้องกระจายแปรแปลงไปยังกล่องกระจายของอาคารการเรียนการสอน

ความ ท้าทาย

ปริมาตร	การค้นพบ
ประเภทสาย	YJV 4×75mm2, 380/440 วอลต์
ความยาวทั้งหมด	300 เมตร
การกันระบายระยะต่อระยะ	0Ω (วงจรสั้น)
การกันระบายจากระยะสู่พื้นดิน	0Ω (ความผิดพลาดของพื้น)
ประเภทความผิดพลาด	สายตัดสั้นระยะต่อระยะที่มีความผิดพลาดทางพื้นดิน
สถานที่รวมสายไฟฟ้า	หมายเลข 270m (หลุมสายเคเบิล)

โรงเรียนที่ต้องการการระบุความผิดพลาดในวันเดียวกันการขุดขุดอย่างน้อยเป็นสิ่งสําคัญในการปกป้องพื้นที่ของคัมพัส และการมีบริการอื่นๆ ที่ถูกฝังไว้ต้องการตําแหน่งความผิดพลาดที่แม่นยําและไม่ทําลาย

การแก้ไขและอุปกรณ์ของเรา

เรานํากระบวนการค้นหาความผิดพลาด 4 ขั้นตอน มาใช้เครื่องมือ XZH TEST:

สถานที่	อุปกรณ์	รุ่น	หน้าที่
1. การทดสอบความละเอียด	เครื่องวัดเมกะอัมเมตรดิจิตอล	XHMR-5kV	ระยะ 500 วอลต์ ∆ ความต้านทานระยะต่อระยะและระยะต่อพื้นที่ที่วัด
2. การผลิตแรงเต้น HV	เครื่องกําเนิดแรงกระแทก HV	XHHV535-2L	การใช้แรงกระตุ้น 6 7kV เพื่อสร้างไฟฟลชอเวอร์ที่จุดผิดพลาด
3. ความผิดพลาด สถานที่ก่อน	เครื่องตรวจสอบความผิดพลาดสายเคเบิล	XHGG-502	การวิเคราะห์รูปคลื่นของแรงดันต่ําและแรงดันสูงสําหรับการวัดระยะทาง
4. การกําหนดตัวอย่างอย่างแม่นยํา	เครื่องชี้แจงความผิดพลาดของเคเบิล	XHDD-503 และ XHDD-503D	วิธีการปรับสynchronousness เสียง-แม่เหล็กสําหรับตําแหน่งความผิดพลาดที่แม่นยํา <0.1m

กระบวนการดําเนินการ

การประเมินความละเอียด:โดยใช้ XHMR-5kV ที่ 500V เรายืนยันว่าทั้ง 3 ขั้นตอน มีความละเอียด 0Ω ต่อพื้นดิน และระหว่างขั้นตอน
การตรวจสอบเส้นทาง:เส้นทางของสายเคเบิลถูกระบุอย่างชัดเจนด้วยเสาชี้วัด การเชื่อมสายเคเบิลที่ 270 เมตรถูกระบุและบันทึก
สถานที่ตั้งก่อน:XHHV535-2L ใช้แรงกระแทกกระแทก 6kV ต่อสายไฟที่ผิดปกติ สร้างการปล่อยไฟฟ้าแบบควบคุม XHGG-502 จับรูปคลื่นกระแทกความดันต่ําและความดันสูงแสดงระยะทางผิดพลาด 2 ครั้ง:120 เมตรและ170 เมตร.
การกําหนดที่แม่นยํา:ความดันถูกเพิ่มขึ้นถึง 7kV สําหรับสัญญาณการปล่อยเสียงที่ชัดเจนกว่าXHDD-503 และ XHDD-503Dเครื่องชี้แจงความผิดพลาดของสายไฟฟ้าที่มีการปรับสมาธิเสียง-แม่เหล็กวิศวกรของเราได้หาจุดผิดพลาดทั้งสองอย่างแม่นยํา โดยการระบุความแตกต่างเวลาขั้นต่ําระหว่างสัญญาณไฟฟ้าแม่เหล็กและเสียงทั้งสองสถานที่ถูกกําหนดไว้สําหรับการขุด

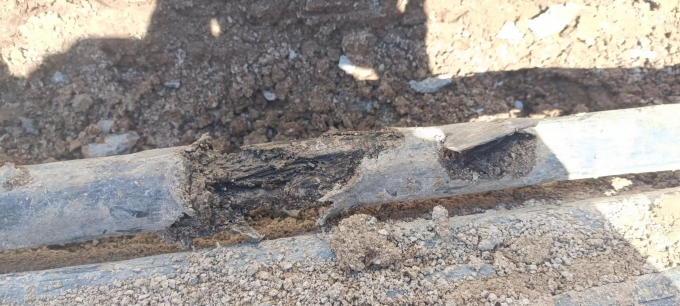

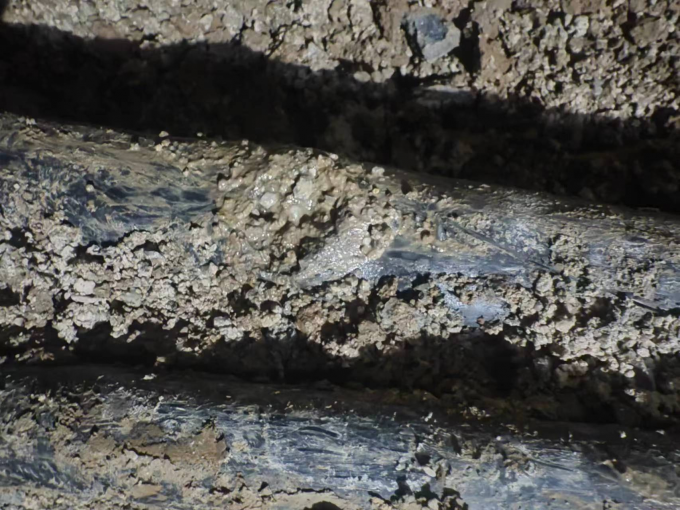

ยืนยันการขุดการขุดเจาะจงที่ตําแหน่งที่ระบุยืนยันตําแหน่งความผิดพลาดทั้งสองความเบี่ยงเบนต่ํากว่า 0.1m.

On-site wiring: HV pulse generator connected to faulty cable for discharge testing

ผลงานโครงการ

ผล	รายละเอียด
พบความผิดพลาด	2(ตําแหน่ง 120m และ 170m)
การ ระบุ ความ ถูกต้อง	<0.1m(เสียง-แม่เหล็ก synchronization)
ระยะเวลาทั้งหมด	การเสร็จสิ้นในวันเดียวกัน (การทดสอบในสถานที่ถึงการกําหนดตัวอย่างสุดท้าย)
ขอบเขตการขุด	ขั้นต่ํา ∙ มีแค่สองตําแหน่งที่ได้รับการระบุ
บันทึกความปลอดภัย	ไม่มีเหตุการณ์ ไม่มีการขุดเท็จ ไม่มีผู้บาดเจ็บ

สรุป

โครงการนี้แสดงความสามารถในการหาความผิดพลาดของสายไฟฟ้าที่ครบวงจรของ XZH TEST ในสภาพแวดล้อมที่มีความรู้สึกต่อเวลาของคัมพัสวิธีการ 4 ขั้นตอน จากการทดสอบความละเอียด ผ่านการวางตั้งก่อนโดยตรงXHDD-503 ซีรี่ย์✅ ส่งการตั้งตําแหน่งความผิดพลาดที่แม่นยําและมีประสิทธิภาพ ด้วยการรบกวนอย่างน้อยการใช้คู่ของ XHDD-503 และ XHDD-503D pinpointers ที่สองสถานที่ความผิดพลาดอิสระยืนยันความน่าเชื่อถือของเครื่องมือในด้วยการจับตามองในวันเดียวกัน และความแม่นยําต่ํากว่า 0.1 ม. โรงเรียนสามารถฟื้นฟูพลังงานได้อย่างรวดเร็ว
