วิธีการทดสอบรีเลย์ป้องกัน: การรับรองความปลอดภัยและความน่าเชื่อถือของระบบไฟฟ้า

คําแนะนํา

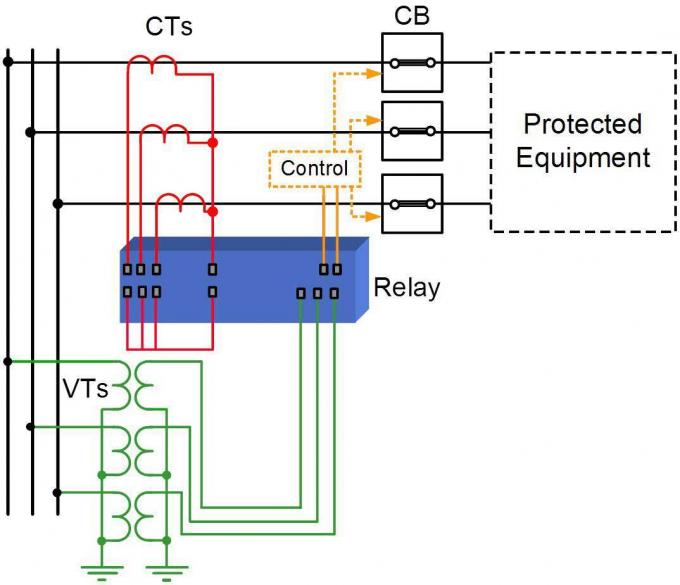

รีเล่ป้องกันมีความสําคัญในการทํางานที่ปลอดภัยของระบบพลังงานไฟฟ้าความสัมพันธ์ความถี่และระยะ และเริ่มการทํางานของเครื่องตัดวงจรเมื่อพบสภาพผิดปกติการทดสอบเป็นประจําตรวจสอบว่า ระบบป้องกันทํางานถูกต้องเมื่อต้องการและยังคงคงคงระหว่างการทํางานปกติ

1ทําไมการทดสอบการป้องกันเรเล่จึงสําคัญ

การทดสอบเรเล่ช่วยตรวจสอบการตั้งค่าการป้องกัน ค่ารับและค่าการทํางาน เวลาการทํางาน กลยุทธ์การเดินทาง ติดต่อการออก สายวงจรควบคุม และการประสานงานระหว่างอุปกรณ์ป้องกันการทดสอบมีความสําคัญเป็นพิเศษ ระหว่างการใช้งานหลังจากการเปลี่ยนแปลงการตั้งค่าป้องกัน และระหว่างการบํารุงรักษาตามแผน

2วิธีการทดสอบการป้องกันรีเลียหลัก

การทดสอบที่แตกต่างกันเพื่อตรวจสอบส่วนต่าง ๆ ของระบบป้องกันความต้องการของผู้ผลิต และมาตรฐานที่ใช้.

2.1 การทดสอบฉีดฉีดระดับสอง

การฉีดฉีดรองใช้สัญญาณกระแสไฟฟ้าและความแรงดันที่ควบคุมโดยตรงกับสัญลักษณ์เข้าของรี อุปกรณ์ทดสอบสามารถจําลองสภาพปกติและความผิดพลาดโดยไม่ต้องใช้แรงดันระบบหลักวิธีนี้สามารถตรวจสอบค่าการรับ, คุณลักษณะการทํางาน, เวลา, ตอบสนองระยะและการออก trip

2.2 การทดสอบฟังก์ชันและโลจิก

การทดสอบฟังก์ชันตรวจสอบลําดับการป้องกันที่สมบูรณ์แบบ ความผิดพลาดแบบจําลองควรผลิตการทํางานขององค์ประกอบการป้องกันที่คาดหวัง, การตอบสนองทางตรรกะ, เตือนและการออกแรงนี้สําคัญ เพราะการตั้งค่าแต่ละตัวที่ถูกต้อง ไม่ได้รับประกันว่าล็อกก์ทั่วไปที่ถูกต้อง.

2.3 การทดสอบวงจรการเดินทางและผลิต

การทดสอบควรตรวจสอบสัมผัสการออกของรีและเส้นทางการออกไปยังเครื่องตัดวงจร มันสามารถยืนยันว่าการออกที่ถูกต้องทํางานสัญญาณการออกถึงวงจรที่ต้องการinterlocks และ blocking logic ทํางานได้ถูกต้อง, และคําสั่งการทํางานของเครื่องตัดไฟถูกผลิตตามที่ออกแบบ

2.4 การตรวจสอบปริมาณไฟฟ้าและแรงดันที่เข้า

การเชื่อมต่อ CT หรือ VT ที่ไม่ถูกต้องอาจทําให้สัญญาณเรเล่ไม่ถูกต้อง การตรวจสอบการเข้าตรวจสอบขนาด, ความสัมพันธ์ระหว่างเฟส, ความขั้วและการกําหนดช่องทางนี่สําคัญมากสําหรับแนวทาง, ความแตกต่าง, ระยะห่างและฟังก์ชันการป้องกันที่มีความรู้สึกต่อเฟสอื่น ๆ

3.

การทดสอบสามารถระบุการตั้งค่าที่ไม่ถูกต้อง, ความผิดพลาดในการเชื่อมต่อสายไฟ CT/VT หรือความผิดพลาดด้านขั้วโลก, ความผิดพลาดในการเรียงลําดับระยะ, การเข้าที่ล้มเหลวหรือเคลื่อนไหว, ความผิดพลาดในการตั้งค่าทางกลยุทธ์, เวลาทํางานที่ผิดปกติปัญหาการติดต่อออกเสียงและความผิดพลาดในสายไฟวงจร trip.

4. แนะนําการทดสอบ Relay Workflow

1. ตรวจสอบภาพวาดการป้องกัน การตั้งค่าตัวเรเล่ รายงานการทดสอบที่ผ่านมา และไฟล์การตั้งค่า
2. ตรวจสอบตัวเรเล่และตรวจสอบสายไฟ
3. ยืนยัน CT / VT การแต่งตั้ง input และ polarity.
4. ตรวจสอบการตั้งค่ากับระบบป้องกันที่ได้รับการอนุมัติ
5. ทําการทดสอบการฉีดครั้งที่สอง
6. ตรวจสอบลักษณะการป้องกันและเวลาการทํางาน
7. ทดสอบโลจิก เตือน ติดต่อการออกและวงจรการทํางาน
8. เปรียบเทียบผลกับค่าที่คาด
9. บันทึกผล และสืบสวนความผิดพลาดที่สําคัญ

5เมื่อไรควรทดสอบตัวต่อรองการป้องกัน?

การทดสอบเรเล่มักจะดําเนินการระหว่างการใช้งานและหลังจากการเปลี่ยนเรเล่, การปรับเปลี่ยนการตั้งค่า, การปรับปรุงระบบหลักหรือการบํารุงรักษาที่เกี่ยวข้องกับการป้องกันการทดสอบระยะสั้นยังสามารถยืนยันความน่าเชื่อถือในระยะยาวได้ระยะเวลาควรพิจารณาประเภทรีเล่ย ความสําคัญของระบบ สภาพแวดล้อมการทํางาน คําแนะนําของผู้ผลิต นโยบายการบํารุงรักษา และมาตรฐานที่ใช้ได้

6การเลือกอุปกรณ์ทดสอบเรเล่

ชุดทดสอบเรเล่ที่ทันสมัยสามารถผลิตปัจจุบันที่ควบคุมและปริมาตรการออกและวัดการตอบสนองเรเล่อย่างแม่นยําการวัดเวลาที่แม่นยําการทดสอบที่สามารถโปรแกรมได้, การเล่นความรบกวน, การประเมินอัตโนมัติ, การเก็บข้อมูลและการสร้างรายงาน สําหรับงานสนาม, การพกพาและการทดสอบอัตโนมัติที่มีประสิทธิภาพเป็นสิ่งที่มีคุณค่าพิเศษ

การนําเสนอสินค้า: XHJB666 เครื่องปรับระดับการป้องกันเรเล่ 6 ขั้นตอน

The XHJB666 Microcomputer Relay Protection Calibrator is a state-of-the-art 6-phase voltage and 6-phase current test instrument built on a high-performance embedded industrial control computer with an 8จอ LCD สี TFT ขนาด.4 นิ้ว ไม่เหมือนกับเครื่องปรับระดับ 3 ขั้นตอนที่จํากัดการทดสอบการระยะไกลและระยะไกลพื้นฐานรวมถึงความดัน 4 ระดับ 3 ระดับ, รูปแบบการออกแบบ 6 โวลเตชั่น, 6 กระแส และ 12 โฟสต์, ทําให้สามารถทดสอบอย่างครบถ้วนของระบบการป้องกันที่ซับซ้อนที่สุดในยุคปัจจุบัน: การป้องกันความแตกต่างของทรานฟอร์ม, การป้องกันความแตกต่างของ busbar,การป้องกันเครื่องกําเนิด, และการป้องกันความแตกต่างของเส้นทางด้วยระบบการสื่อสาร

ลักษณะสําคัญ

• สถาปัตยกรรมความดัน 6 ช่วง + กระแส 6 ช่วงรองรับการตั้งค่า 4V3I, 6V, 6I และ 12 ช่วงสําหรับการทดสอบระบบการป้องกันทั้งหมด
• เครื่องเสริมพลังงานแบบแบบจําลองแบบเส้นตรงความแม่นยําสูงที่ควบคุมโดย DSP ลดเสียงการสลับสําหรับรูปคลื่นการทดสอบที่สะอาดและไร้ความบิดเบือน
• ความสามารถปานกลางกระแสไฟฟ้าสูง: การออกแบบปานกลาง 6 ขั้นตอนให้ 0?? 180A สําหรับการทดสอบกระแสไฟฟ้าสูงทันที
• ระยะความถี่ที่กว้าง 0 ∼ 1000 Hz กับการสังเคราะห์ฮาร์โมนิกถึงลําดับที่ 20 สําหรับการตรวจสอบการควบคุมฮาร์โมนิกและการกรอง
• ทางเข้าดิจิตอล 10 ช่องทางที่มีการจําแนกแบบอัตโนมัติแบบฉลาดของสายติดต่อแห้งและสายติดต่อความสามารถ 0 ̊ 250 วอล; ทางออกดิจิตอล 8 ช่องทางที่มีความละเอียดเวลา 0.1ms
• ผลิตไฟ DC ปรับได้อิสระ 110V และ 220V สําหรับการให้พลังงานต่อสลับและวงจรการทํางานในสถานที่
• โมดูลโปรแกรมการทดสอบอัตโนมัติสําหรับการสแกนการตั้งค่าเรเล่ การเล่นความผิดพลาด การเก็บข้อมูลในเวลาจริง การแสดงเวกเตอร์ และการพิมพ์รายงาน
• รูปแบบ 480×360×200 มิลลิเมตรที่คอมแพคต์ขนาด 19 กิโลกรัม สําหรับการใช้งานในสนามพกพา, พร้อมการเริ่มต้นอ่อนแอ, การป้องกันฮาร์ดแวร์, และการล็อคออกแบบเพื่อการทํางานที่ปลอดภัย

รายละเอียดเทคนิคสําคัญ

สรุป

การทดสอบการป้องกันเรเล่เป็นส่วนสําคัญของการใช้งานและการบํารุงรักษาระบบพลังงาน ระบบการป้องกันที่น่าเชื่อถือขึ้นกับการตั้งค่าที่ถูกต้องติดต่อการออกและวงจรการเดินโดยการรวมการทดสอบวงจรฉีดสอง, การทํางาน, การเข้า, ความตรรกะและการหลุด, วิศวกรสามารถระบุปัญหาก่อนที่พวกเขาจะนําไปสู่การทํางานป้องกันที่ไม่ถูกต้องโปรแกรมการทดสอบที่มีโครงสร้าง สนับสนุนให้สถานีย่อยปลอดภัยมากขึ้น, การกําจัดความผิดพลาดที่น่าเชื่อถือ, ลดความเสียหายของอุปกรณ์และปรับปรุงความต่อเนื่องของระบบพลังงาน
