| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH Test |
| ได้รับการรับรอง: | CE/ISO |
| หมายเลขรุ่น: | XHHD530M |
XHHD530M
คําอธิบาย
เครื่องตรวจสอบความผิดพลาดสายที่ซ่อนอยู่ (hidden buried line fault detector) เป็นเครื่องมือที่มอบหมายสําหรับภาคที่เกี่ยวข้องกับพลังงาน อุตสาหกรรมและพื้นที่เหมืองแร่ และภูมิภาคชนบท เพื่อหาสายไฟใต้ดินและตรวจสอบความผิดพลาดของมันมันระบุทิศทางของเคเบิล, ตําแหน่ง, ความลึกของการฝังและความผิดพลาด (รั่วไหล, หัวหินแตก, ฯลฯ) และตรวจพบสาย / สายไฟกันน้ําเหนือพื้นดินด้วยวิธีที่เหมาะสม
เครื่องส่งสัญญาณ
|
แผนส่งมีสวิทช์ "สวิทช์พลังงาน" "การแสดงพลังงาน" "การเลือกผลิต" "สูง, กลาง, ต่ํา" "การแสดงผลิต" และ "การวัด K"และไฟชี้วัดแสดงตําแหน่งสลับ; " output·KΩ measurement" แบ่งปันเทอร์มินัลการออก ซึ่งถูกสวิทช์โดยสวิทช์ "output·indication" และ "KΩ measurement"; ตั้งเทอร์มินัลการออก "output 2"ตารางเมตรหัวแสดงผลิตและความต้านทาน KΩมันสามารถตรวจสอบสายเปิดปิดผสม และวัดขนาดของความต้านทานการรั่วของพื้นดิน |
|
|
รูปแบบสัญญาณออก |
ระยะเวลากระแทก 1.34±0.15mS ความกว้าง 0.2±0.1mS ระยะสั้น 1.8±1S |
|
ความดันการออก |
ระยะเวลากระแทก Up ระยะสูงมากกว่า 1000V ระยะกลางมากกว่า 60V ระยะต่ํามากกว่า 30V |
|
KΩการวัด |
มันสามารถตรวจสอบสายข้างบน, ปิด, ผสมและขนาดกลุ่มรั่วไหล และกําหนดลักษณะของความผิดพลาด |
|
ปลายการออก "output 2" |
มันสามารถออกแรงกระแทกสูงสุด การตัดสายไฟฟ้า 1-5A |
|
พลังการออก |
พลังงานกระแทกมากกว่า 2.5W (เมื่อความต้านทานภาระสูงสุดคือ 80K)Ω) |
|
พลังงานไฟฟ้า |
8.4V |
หลักการและโครงสร้างของเครื่องมือ

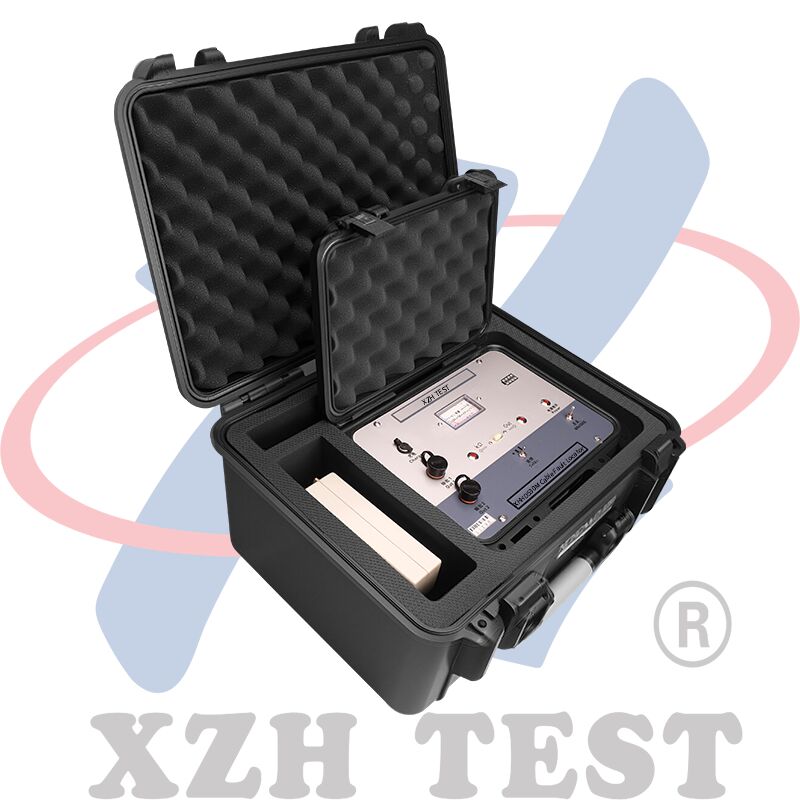

อุปกรณ์นี้ประกอบด้วยเครื่องส่ง, เครื่องรับ, โซนด์และหัว, คู่ของพัสดุและพัสดุ, สายเชื่อม, ฯลฯ
เครื่องส่ง (1) ส่วนใหญ่ส่งสัญญาณผลักดันต่อเนื่อง ซึ่งเป็นแหล่งสัญญาณสําหรับการค้นหาความผิดพลาด (2) kΩสามารถตรวจสอบความต่อเนื่อง, การตัดต่อ, การผสมผสานและความต้านทานการรั่วของสาย, และกําหนดลักษณะและประเภทของความผิดพลาด. (3) "Output 2"
รายการบรรจุ
|
รายการ |
ชื่อ |
กรณีนี้ |
|
1 |
เครื่องส่งสัญญาณ |
1 |
|
2 |
เครื่องรับ |
1 |
|
3 |
โซน |
1 |
|
4 |
หัวเครื่องสํารวจ |
1 |
|
5 |
การใส่ไม้ ((แดงดํา) |
2 |
|
6 |
สายเชื่อมต่อ |
2 |
|
7 |
เครื่องชาร์จ |
1 |
