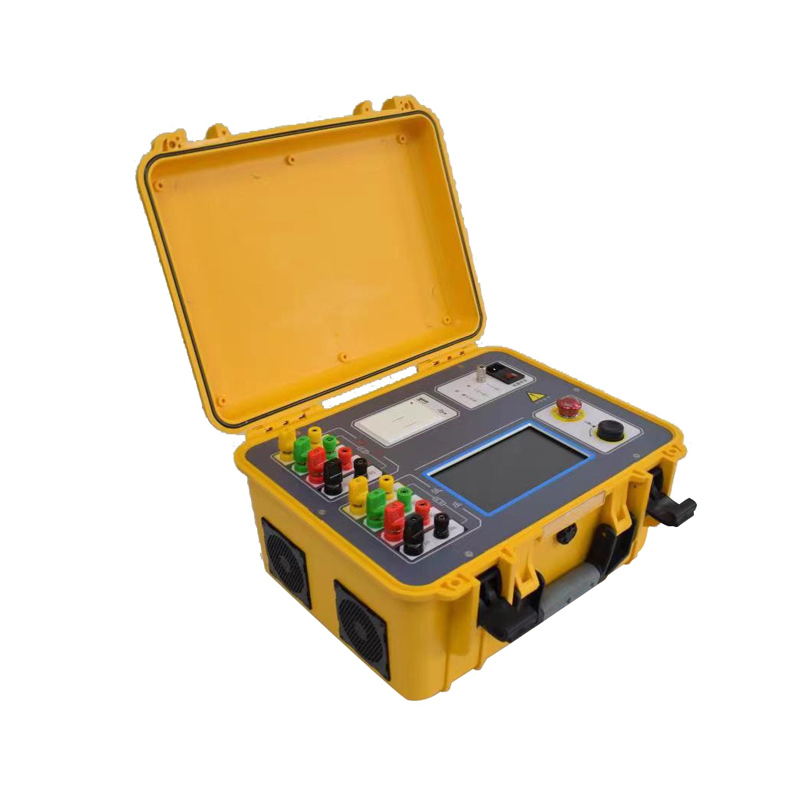

เครื่องทดสอบความต้านทานสามระยะแบบ DC
XHZ1320AX เครื่องทดสอบความต้านทาน DC สามเฟส เป็นเครื่องมือทดสอบรวดเร็วรุ่นใหม่ที่พัฒนาขึ้นเพื่อวัดความต้านทาน DC ของทรานฟอร์มการทดสอบ 3 ขั้นตอน (Yn, Y และ Delta วงกลม) และฟังก์ชันการออกอากาศที่ติดตั้งใน เครื่องทดสอบเร็วรุ่นใหม่นี้ เหมาะสําหรับการวัดความต้านทาน DC ของเครื่องแปลงพลังงานขนาดใหญ่ที่มีความเร็วสูงความแม่นยําสูงและช่วงการวัดที่กว้างเมื่อสายทดสอบทั้งหมดถูกเชื่อมต่อ ทุกรายการการทดสอบความต้านทาน DC สามารถเสร็จสิ้นโดยไม่ต้องปรับสาย
แอพลิเคชั่นและกลุ่มผู้สนใจ:ออกแบบให้กับผู้ผลิตเครื่องแปลง (ตรวจสอบการจัดส่งสินค้าครึ่งเสร็จและเสร็จ), การผลิตไฟฟ้าและอุปกรณ์บริการประปา (การทดสอบการบํารุงรักษาป้องกัน)ทีมการเปิดใช้งานสถานีย่อย (การติดตั้งและการทดสอบการรับมอบ), สถาบันการทดสอบไฟฟ้าของผู้บริหารฝ่ายที่สาม และโรงงานอุตสาหกรรมในภาครถไฟ, การทําเหมืองแร่และโลหะที่ต้องการการตรวจสอบความต้านทานการล่อแบบ DC อย่างรวดเร็วของเครื่องแปลงพลังงานขนาดใหญ่
ข้อจํากัดหลัก
| กระแสไฟออก |
ระยะเดียว: 20A, 10A, 5A, 1A, 0.1A, 10mA, < 1mA
สามระยะ: 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| ระยะการวัด (ระยะเดียว) |
เครื่องเกียร์ 20A: 0.5mΩ~1Ω; เครื่องเกียร์ 10A: 1.0mΩ~2Ω; เครื่องเกียร์ 5A: 10mΩ~4Ω; เครื่องเกียร์ 1A: 0.1Ω~20Ω; เครื่องเกียร์ 0.1A: 2.0Ω~200Ω; เครื่องเกียร์ 10mA: 50Ω~2kΩ; <1mA เครื่องเกียร์ 500Ω~25kΩ |
| ระยะการวัด (สามระยะ) |
10A+10A: 0.5mΩ~0.8Ω; 5A+5A: 10mΩ~1.6Ω; 1A+1A: 0.1Ω~8.0Ω; 0.1A+0.1A: 2.0Ω~80Ω |
| ความถูกต้อง |
± ((อ่าน× 0.2% + 2 หลัก) |
| รูปแบบการทดสอบการล่อ |
คลื่น Yn, Y และ Delta (Delta); การทดสอบพร้อมกัน 3 ขั้นตอน พร้อมคํานวณอัตราความไม่สมดุล |
| การพิจารณาความมั่นคง |
การคํานวณอัตราการเปลี่ยนแปลงความต้านทานโดยอัตโนมัติ ภายใน 5s, 15s และ 30s เพื่อป้องกันการอ่านข้อมูลผิด |
| การแสดง |
หน้าจอสัมผัสขนาด 7 นิ้วแบบอุตสาหกรรม สีจริง (1024×600) การทํางานแบบสองแบบผ่านการควบคุมสัมผัสเต็มหรือการเดิน |
| การเก็บข้อมูล |
200 กลุ่มที่ติดตั้งในการเก็บข้อมูล; การเก็บข้อมูลจํานวนมากผ่านแผ่น USB (FAT/FAT32) |
| พิมพ์ |
เครื่องพิมพ์ความร้อนที่ติดตั้งสําหรับการพิมพ์รายงานการทดสอบ |
| การป้องกัน |
การเชื่อมต่อผิดกับไฟฟ้า 380 วอลต์, แรงไฟฟ้าย้อนกลับ, การตัดต่อ, การขาดไฟฟ้าและการป้องกันการติดดินที่ไม่ดี |
| พลังงาน |
AC220V±10%, 50/60Hz |
| อุณหภูมิการทํางาน |
-10°C ~ 50°C |
| ความชุ่มชื้น |
< 90%, ไม่หมัก |
| ขนาด |
400 × 315 × 223 มิลลิเมตร |
| น้ําหนัก |
9 กิโลกรัม |
คุณสมบัติที่ระดับสูง
- การทดสอบลวดลวดแบบ Yn, Y และ Delta ในวิธีเดียวกันกับ 3 ขั้นตอนที่มีการคํานวณอัตราการไม่สมดุลแบบอัตโนมัติ
- กระแสออกสูงสุด 20A และช่วงการวัดสูงสุด 25kΩ ครอบคลุมความต้องการการทดสอบในสถานที่และนอกสถานที่เกือบทั้งหมด
- การบูรณาการวิธีวงจรแม่เหล็กที่เต็มไปด้วยและฟังก์ชันการออกเสียงเพื่อการวัดที่รวดเร็วและน่าเชื่อถือของเครื่องแปลงขนาดใหญ่
- การประเมินความมั่นคงอัตโนมัติผ่านอัตราการเปลี่ยนแปลงความต้านทานภายใน 5s, 15s และ 30s เพื่อป้องกันการอ่านข้อมูลผิด
- ป้องกันการเชื่อมผิด 380V, แรงไฟฟ้ากลับ, การตัดเชื่อม, การขาดไฟฟ้าและการติดดินที่ไม่ดี
- หน้าจอสีจริงอุตสาหกรรมขนาด 7 นิ้ว พร้อมการทํางานแบบสองแบบด้วยการควบคุมสัมผัสเต็มหรือจอจ๊อก
- เครื่องพิมพ์ความร้อนที่ติดใน เครื่องเก็บข้อมูลท้องถิ่น 200 กลุ่ม และหน่วยเก็บข้อมูล USB
- เชื่อมสายทดสอบครั้งเดียวเพื่อให้ครบทุกรายการการทดสอบความต้านทาน DC โดยไม่ต้องปรับสาย
FAQ
Q1: กระแสออกสูงสุดของ XHZ1320AX เครื่องทดสอบความต้านทาน DC สามเฟสคืออะไร?
กระแสออกแบบ 1 ขั้นต่ํา 20A ถึง < 1mA (20A, 10A, 5A, 1A, 0.1A, 10mA และ < 1mA เกียร์) ในขณะที่กระแสออกแบบ 3 ขั้นต่ํารองรับ 10A+10A, 5A+5A, 1A+1A และ 0.1A+0.1Aประกอบด้วยทั้งเครื่องแปลงพลังงานขนาดใหญ่และขนาดเล็ก.
Q2: สามารถทดสอบชนิดการเชื่อมโยงการลวดแบบไหนได้?
สามารถทดสอบลวดลวดแบบ Yn, Y และ Delta ได้ทั้งหมด การทดสอบพร้อมกัน 3 ขั้นตอนถูกสนับสนุน และอัตราการไม่สมดุลของ 3 ขั้นตอนถูกคํานวณโดยอัตโนมัติซึ่งช่วยเพิ่มประสิทธิภาพการทดสอบสนามได้มาก.
Q3: เครื่องทดสอบรองรับการออกเสียง?
ใช่ อุปกรณ์นี้รวมวิธีการวงจรแม่เหล็กที่เต็มไปด้วย และฟังก์ชันการออกเสียงทําให้มันเหมาะสมสําหรับการวัดความต้านทาน DC อย่างรวดเร็วของเครื่องแปลงขนาดใหญ่ในขณะที่กําจัดผลกระทบของแม่เหล็กเหลือบนความแม่นยําของการทดสอบ.
คําถามที่ 4: มีมาตรการป้องกันอะไรสําหรับความปลอดภัยในสถานที่?
เครื่องทดสอบให้ความคุ้มกันอย่างครบถ้วนต่อการเชื่อมต่อผิดกับไฟฟ้า 380 วอลต์, แรงไฟฟ้าย้อนกลับ, การตัดสายทดสอบ, การล้มเหลวไฟฟ้าทันใดและการติดดินที่ไม่ดีการประกันการใช้งานที่ปลอดภัยในสภาพแวดล้อมที่รุนแรง.
Q5: ผลการทดสอบจะเก็บและพิมพ์อย่างไร?
สามารถเก็บข้อมูลการทดสอบได้สูงสุด 200 กลุ่มในท้องถิ่น และสามารถส่งออกข้อมูลจํานวนมากผ่านอินเตอร์เฟซ USB (FAT/FAT32 ฟอร์มาต USB disk)เครื่องพิมพ์ความร้อนที่ติดตั้ง ทําให้สามารถพิมพ์รายงานการทดสอบได้ทันทีที่สถานที่ทํางาน.
