| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | 502A2+503C+507C+535-2L |

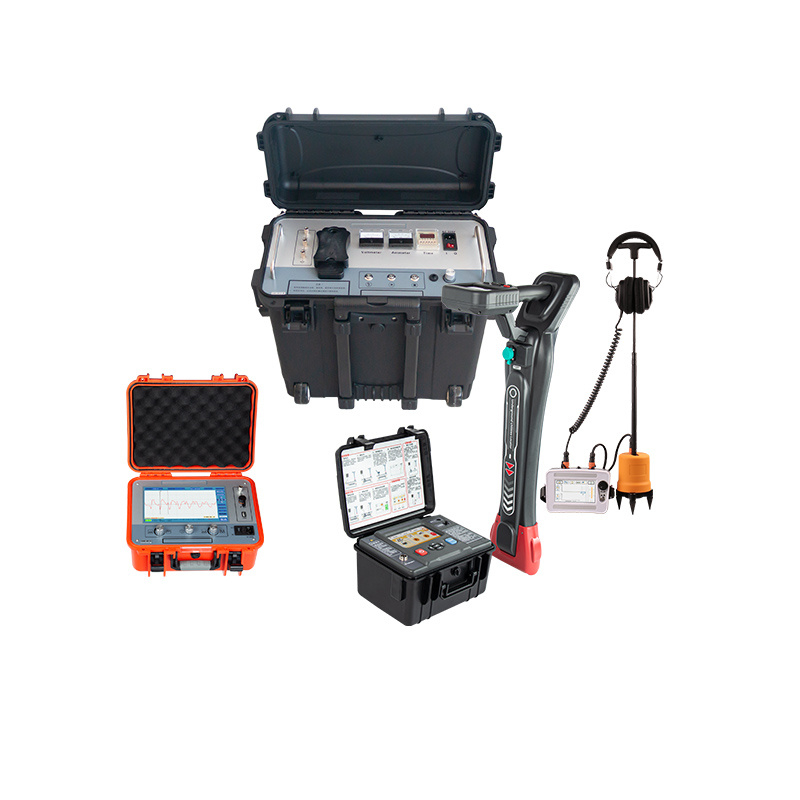

ระบบระบุตำแหน่งความผิดพลาดของสายเคเบิลแบบพกพา
502A2+503C+507C+535-2L
ฟังก์ชันของระบบ
1. ใช้พัลส์ DC หรือแรงดันไฟฟ้าสูงเพื่อให้จุดที่เกิดความผิดพลาดของสายเคเบิลเกิดการแฟลชโอเวอร์และปล่อยประจุ
2. ใช้หลักการสะท้อนคลื่นเดินทางเพื่อทำการวัดคร่าวๆ ของความผิดพลาดของฉนวนหลักของสายเคเบิลทุกประเภท
3. ใช้เมธอดการซิงโครไนซ์แบบอะคูสติก-แม่เหล็กเพื่อทำการวัดที่แม่นยำของความผิดพลาดของฉนวนหลักของสายเคเบิลทุกประเภท
I, เครื่องกำเนิดไฟฟ้าแรงดันไฟฟ้าสูง XHHV535-2L
| โหมดเอาต์พุต | EMP (อิมพัลส์), DC (แรงดันไฟฟ้าทนได้) |
| แรงดันไฟฟ้าขาออก | 0-32kV |
| ตัวเก็บประจุในตัว | 2μF |
| พลังงานการปล่อยประจุ | สูงสุด 1024J |
| กำลังไฟกระแทก | สูงสุด 250W |
| อัตราอิมพัลส์ | อิมพัลส์อัตโนมัติประมาณ6 วินาที |
| สวิตช์ระดับแรงดันไฟฟ้ากระชาก | ด้วยตนเอง |
| ประเภทการปรับแรงดันไฟฟ้า | ต่อเนื่อง |
| ตัวบ่งชี้ | การวัดแรงดันไฟฟ้าด้านแรงดันไฟฟ้าสูง, ตัวบ่งชี้แรงดันไฟฟ้าขาออก และกระแสไฟฟ้าแบบเรียลไทม์ |
| สวิตช์โหมดการทำงาน | ด้วยตนเอง |
| กระแสไฟขาออกขั้นต่ำในโหมด DC | 7.5mA ที่32kV |
| การป้องกันความปลอดภัย | พร้อมฟังก์ชันป้องกันการเริ่มต้นเป็นศูนย์ ปลอดภัยและเชื่อถือได้ |
| การปล่อยประจุ | การออกแบบการวัดแรงดันไฟฟ้าสูงที่ไม่เหมือนใคร ในสถานะหยุดทำงาน จะปล่อยประจุตัวเก็บประจุภายในของอุปกรณ์โดยอัตโนมัติ |
| เวลาทำงาน | AC 220V±15% , 50Hz±1Hz(60Hz)การทดสอบแรงดันไฟฟ้าทนได้ DC |
| แรงดันไฟฟ้าขาออกปรับได้และช่วงตัวบ่งชี้ 0-3 | 2kV, ช่วงตัวบ่งชี้กระแสไฟขาออก 0-20Aความปลอดภัย |
| เกิน | -แรงดันไฟฟ้า, การป้องกันกระแสเกิน, การป้องกันความร้อนสูงเกินไปการปล่อยประจุอัตโนมัติหลังการทำงาน ระดับการป้องกัน |
| ไม่ต่ำกว่า IP54 | น้ำหนักรวม |
| ไม่เกิน | 30กก.II, เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิล TDR XHGG502A2 |
โหมดจุดคงที่
| โหมดมาตรฐาน, โหมดปรับปรุง, โหมดลดเสียงรบกวน, โหมดกำหนดเอง (ms, รูปคลื่น) | วิธีการหาจุดคงที่ |
| วิธีการหาความแตกต่างของเวลาอัจฉริยะ, วิธีการตรวจสอบทางแม่เหล็กไฟฟ้า, วิธีการวัดเสียง | ความแม่นยำในการวางตำแหน่ง |
| จุดคงที่: 0.1m, เส้นทาง: 0.1m จอแสดงผล | TFT สว่างพิเศษ 5 นิ้ว, 800×480 สีจริง |
| ภาษา | ภาษาภาพมีความชัดเจนกว่า |
| เกน | 120dB, การปรับอัตโนมัติเต็มรูปแบบ, สามารถปรับได้ด้วยตนเอง |
| ช่วงความถี่ | 100~1600Hz |
| ช่วงไดนามิก | 0~112dB(16 |
| เกียร์ | )ทริกเกอร์แบบซิงโครนัสทริกเกอร์ซิงโครนัสอัตโนมัติเต็มรูปแบบแบบอะคูสติก; ทริกเกอร์ซิงโครนัสอัตโนมัติเต็มรูปแบบของสนามแม่เหล็ก |
| ช่วงการตรวจจับ | 0.00~99.99ms,75mV~75V |
| โพรบ | ปิดเสียงอัตโนมัติ, โพรบอัจฉริยะโลหะดิจิทัลเต็มรูปแบบ |
| หูฟัง | เทคโนโลยีลดเสียงรบกวนและป้องกันการรบกวนระดับทหาร 600Ω |
| กำลังไฟใช้งาน | แบตเตอรี่ลิเธียมมาตรฐาน 4*18650 |
| เวลาทำงาน | มากกว่า 8 ชั่วโมง |
| อุณหภูมิแวดล้อม | -25~65ºC; ความชื้นสัมพัทธ์: ≤90% |
| น้ำหนัก | โฮสต์ 0.6 กก.; เซ็นเซอร์ 1.4 กก. |
| ระดับการกันน้ำ | IP65 |
| IV, เครื่องทดสอบสายเคเบิล XHGX507C | ตัวรับ |
ฟังก์ชัน
| การตรวจจับท่อ (การติดตามตำแหน่งสายเคเบิล, การแสดงทิศทาง, การวัดความลึก, การวัดกระแส), การระบุสายเคเบิล, การค้นหาความผิดพลาดแบบ A-frame (ฟังก์ชันเสริม) | |
| พลังงาน | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูง 8.4V |
| วิธีการป้อนข้อมูล | คอยล์รับสัญญาณในตัว, คาลิปเปอร์แบบยืดหยุ่น, A-frame (ฟังก์ชันเสริม) |
