| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| หมายเลขรุ่น: | XHSC-60Q |

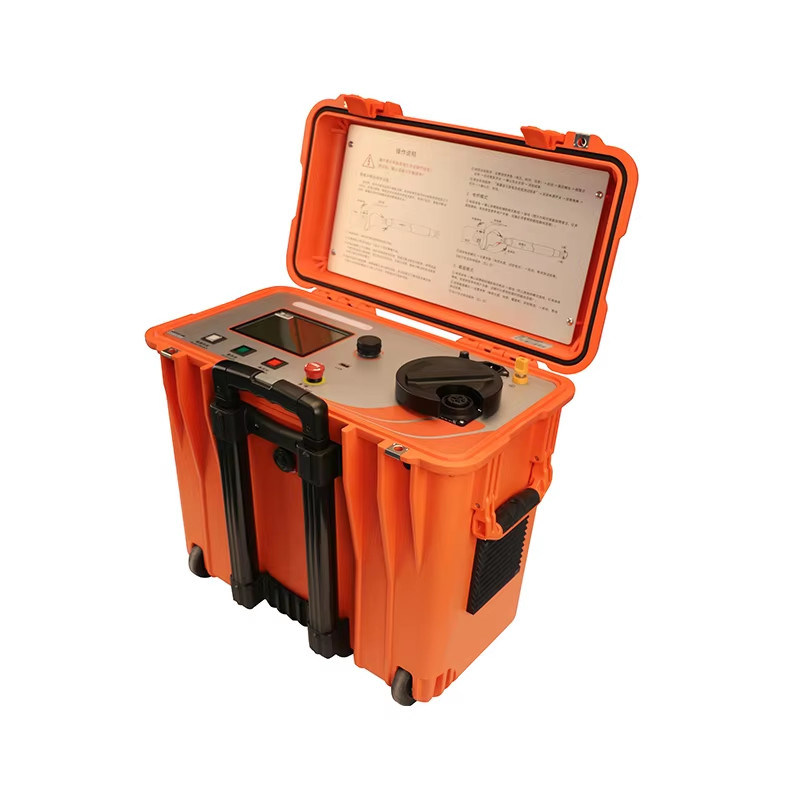

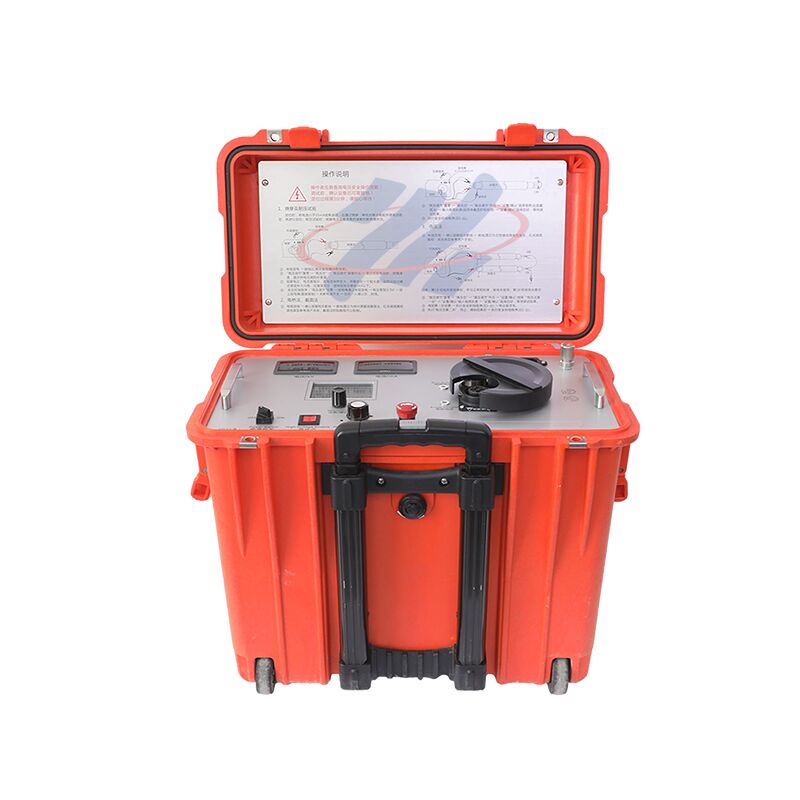

XHSC-60Q
สะพานเบิร์นทรูแบบดิจิทัลผสานรวมการเบิร์นทรูและสะพานอัจฉริยะ แรงดันไฟฟ้าพิกัดของโหมดเบิร์นทรูคือ 60kV และกระแสอาร์คสูงสุดคือ 400mA ซึ่งสามารถเผาไหม้ข้อผิดพลาดที่มีความต้านทานสูงให้เป็นความต้านทานต่ำได้อย่างรวดเร็ว กระแสทดสอบสูงสุดของสะพานดิจิทัลคือ 750mA ซึ่งช่วยเพิ่มความแม่นยำในการระบุตำแหน่งข้อผิดพลาดได้อย่างมาก เหมาะอย่างยิ่งสำหรับการระบุตำแหน่งข้อผิดพลาดของฉนวนล่วงหน้าของระบบสายเคเบิลที่ซับซ้อนแรงดันไฟฟ้าสูง ส่วนใหญ่ และความยาวมาก เช่น การระบุตำแหน่งข้อผิดพลาดของฉนวนของสายเคเบิลแรงดันไฟฟ้าสูงที่ซับซ้อนพร้อมขั้วต่อ GIS และการเชื่อมต่อข้าม และสามารถดำเนินการระบุตำแหน่งให้เสร็จสิ้นได้อย่างรวดเร็วโดยไม่ต้องถอดสวิตช์ GIS และการเชื่อมต่อข้ามแบบลัดวงจร
พารามิเตอร์ทางเทคนิค
การวินิจฉัยอัจฉริยะ
| แรงดันไฟฟ้าขาออก | 0～4kV DC, สองขั้ว | กระแสไฟขาออกสูงสุด |
| 750mA | โหมดเบิร์นทรู | |
| แรงดันไฟฟ้าขาออก | 0～4kV DC, สองขั้ว | กระแสไฟขาออกสูงสุด |
| 750mA | โหมดสะพาน โหมดอินเทอร์เฟซ | |
| แรงดันไฟฟ้าขาออก | 0～4kV DC, สองขั้ว | กระแสไฟขาออกสูงสุด |
| 750mA | ความแม่นยำในการวางตำแหน่ง | |
| ±(0.1% ·L+1)m | หน้าจอแสดงผล | |
| LCD แบบดอทเมทริกซ์ 320*240 มองเห็นได้ในแสงแดด | ช่วงการทดสอบ | |
| 1～50000m | แหล่งจ่ายไฟ | |
| 100V-240V, 50/60Hz | กำลังไฟ | |
| สูงสุด 2kVA | อุณหภูมิสภาพแวดล้อมในการทำงาน | |
| -10℃~+55℃ | ความชื้นในสภาพแวดล้อมในการทำงาน | |
| ≤90% | ขนาดโดยรวม | |
| (ความยาว x ความกว้าง x ความสูง) 30cm×46cm×50cm |
น้ำหนัก | |
| 22 กก. (ไม่รวมอุปกรณ์เสริม) | ระดับการป้องกันตัวเรือน | |
| IP54 | * การทดสอบอัตโนมัติเต็มรูปแบบ การทำงานด้วยปุ่มเดียว | |
* วินิจฉัยประเภทข้อผิดพลาดของสายเคเบิลโดยอัตโนมัติและแนะนำการทำงานครั้งต่อไป
* ตรวจจับโดยอัตโนมัติว่าการเดินสายถูกต้องหรือไม่ และยังมีการตรวจจับการต่อสายดินป้องกัน
* ฟังก์ชันการจัดเก็บข้อมูลอัตโนมัติ ซึ่งสามารถดูข้อมูลประวัติได้อย่างง่ายดาย
* โหมดควบคุมแหล่งจ่ายไฟแบบดิจิทัล แรงดันไฟฟ้าและกระแสไฟขาออกมีความเสถียรมากขึ้น
* อินพุตแรงดันไฟฟ้ากว้าง และการคายประจุอัตโนมัติของผลิตภัณฑ์ทดสอบ
* ใช้แชสซีแบบดึงพร้อมลูกล้อ ซึ่งมีน้ำหนักเบาและพกพาสะดวก
* เมื่อเทียบกับวิธีการสะท้อนคลื่น วิธีการสะพานไม่มีจุดบอด ซึ่งเหมาะอย่างยิ่งสำหรับการตัดสินสายเคเบิลสั้นและจุดบกพร่องใกล้ปลาย
* แรงดันไฟฟ้าขาออกสูงและกระแสไฟมีขนาดใหญ่ ซึ่งเหมาะอย่างยิ่งสำหรับการระบุตำแหน่งข้อผิดพลาดของฉนวนล่วงหน้าในระบบสายเคเบิลที่ซับซ้อนแรงดันไฟฟ้าสูงที่มีความยาวมากและส่วนตัดขวางหนา
