เครื่องตรวจสอบความผิดพลาดของสายเคเบิล 60kV ดิจิตอล Burn-Through Bridge 750mA HV ทดสอบกระแสไฟฟ้า XHSC-60Q

เครื่องตรวจสอบความผิดพลาดของสายเคเบิล 60kV ดิจิตอล Burn-Through Bridge 750mA HV ทดสอบกระแสไฟฟ้า XHSC-60Q

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	XHSC-60Q

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

XHSC-60Q

เน้น:

High Light

เน้น:

เครื่องตรวจหาความผิดพลาดในช่องเคเบิล

เครื่องทดสอบการเผาไหม้ผ่าน 60kV

กระแสไฟฟ้าสะพาน HV 750mA

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-8 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

เครื่องระบุตำแหน่งสายเคเบิลหุ้มฉนวน XHSC-60Q

เครื่องระบุตำแหน่งสายเคเบิลหุ้มฉนวน XHSC-60Q เป็นสะพานดิจิทัลแบบเผาไหม้ระดับมืออาชีพที่ออกแบบมาเพื่อระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวนความต้านทานสูงในระบบสายเคเบิลที่ซับซ้อน รวมการวัดแบบเผาไหม้และสะพานอัจฉริยะไว้ในเครื่องเดียวแบบพกพา: โหมดเผาไหม้ให้แรงดันไฟฟ้า DC สูงสุด 60kV พร้อมกระแสอาร์คสูงสุด 400mA เพื่อแปลงความผิดพลาดความต้านทานสูงให้เป็นความผิดพลาดความต้านทานต่ำอย่างรวดเร็ว ในขณะที่โหมดสะพานดิจิทัลให้กระแสทดสอบสูงสุด 750mA สำหรับการวัดระยะทางความผิดพลาดที่แม่นยำสูง

เครื่องมือนี้เหมาะอย่างยิ่งสำหรับการระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวนหุ้มฉนวนของระบบสายเคเบิลแรงดันสูง ขนาดหน้าตัดใหญ่ และความยาวมากที่ซับซ้อน รวมถึงสายเคเบิลที่มีขั้วต่อ GIS และการเชื่อมต่อแบบไขว้ สามารถทำการระบุตำแหน่งที่สมบูรณ์ได้อย่างรวดเร็วโดยไม่ต้องถอดสวิตช์ GIS หรือลัดวงจรการเชื่อมต่อแบบไขว้ ช่วยประหยัดเวลาการหยุดทำงานและแรงงานบนไซต์งานได้อย่างมาก

การใช้งานและกลุ่มเป้าหมาย:ออกแบบมาสำหรับทีมบำรุงรักษาระบบสายเคเบิลเหมืองแร่และอุตสาหกรรมหนัก แผนกปฏิบัติการสายเคเบิลไฟฟ้าสำหรับรถไฟและระบบขนส่งทางราง ผู้รับเหมาไฟฟ้าสำหรับศูนย์ข้อมูลและอาคารพาณิชย์ ผู้ผลิตสายเคเบิลที่ทำการทดสอบการยอมรับจากโรงงาน บริษัทให้เช่าอุปกรณ์ไฟฟ้า และทีมปรับปรุงโครงข่ายไฟฟ้าชนบทที่ต้องการการระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวนอย่างรวดเร็วและแม่นยำ

ข้อมูลจำเพาะหลัก

พารามิเตอร์	ข้อมูลจำเพาะ
เอาต์พุตการวินิจฉัยอัจฉริยะ	0 ~ 60 kV DC, ขั้วลบ
กระแสสูงสุดการวินิจฉัยอัจฉริยะ	30 mA
เอาต์พุตโหมดเผาไหม้	0 ~ 60 kV DC, ขั้วลบ
กระแสอาร์คสูงสุดการเผาไหม้	400 mA
เอาต์พุตอินเทอร์เฟซโหมดสะพาน	0 ~ 4 kV DC, สองขั้ว
กระแสทดสอบสูงสุดโหมดสะพาน	750 mA
ความแม่นยำในการระบุตำแหน่ง	±(0.1% ·L + 1) m
หน้าจอแสดงผล	จอ LCD แบบจุดเมทริกซ์ 320 × 240 มองเห็นได้ในแสงแดด
ช่วงการทดสอบ	1 ~ 50000 m
แหล่งจ่ายไฟ	100V ~ 240V, 50/60Hz
กำลังไฟสูงสุด	2 kVA
อุณหภูมิการทำงาน	-10 °C ~ +55 °C
ความชื้นในการทำงาน	≤ 90%
ขนาด (ยาว × กว้าง × สูง)	30 × 46 × 50 ซม.
น้ำหนัก	22 กก. (ไม่รวมอุปกรณ์เสริม)
ระดับการป้องกันตัวเครื่อง	IP54

คุณสมบัติขั้นสูง

การทดสอบอัตโนมัติเต็มรูปแบบด้วยการทำงานด้วยปุ่มเดียว

การวินิจฉัยประเภทความผิดพลาดของสายเคเบิลอัตโนมัติพร้อมคำแนะนำการทำงานทีละขั้นตอน

การตรวจสอบการเดินสายอัตโนมัติพร้อมการตรวจจับการต่อสายดินป้องกัน

การจัดเก็บข้อมูลอัตโนมัติเพื่อการตรวจสอบบันทึกการทดสอบในอดีตที่สะดวก

การควบคุมแหล่งจ่ายไฟดิจิทัลสำหรับแรงดันและกระแสเอาต์พุตที่เสถียร

อินพุตแรงดันไฟฟ้าช่วงกว้างพร้อมการคายประจุอัตโนมัติของวัตถุทดสอบ

โครงรถแบบคันชักพร้อมล้อเลื่อนเพื่อความสะดวกในการพกพา

วิธีการสะพานแบบไร้จุดบอด เหมาะสำหรับสายเคเบิลสั้นและจุดความผิดพลาดใกล้ปลายสายเคเบิล

แรงดันเอาต์พุตสูงและกระแสทดสอบขนาดใหญ่สำหรับระบบสายเคเบิลแรงดันสูงที่ซับซ้อน ขนาดหน้าตัดหนา และความยาวมาก

เครื่องมือนี้มอบโซลูชันที่เชื่อถือได้และครอบคลุมสำหรับวิศวกรสายเคเบิลในการระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวน ลดเวลาที่ต้องใช้ในการค้นหาความผิดพลาดความต้านทานสูงในเครือข่ายสายเคเบิลที่ซับซ้อนได้อย่างมาก

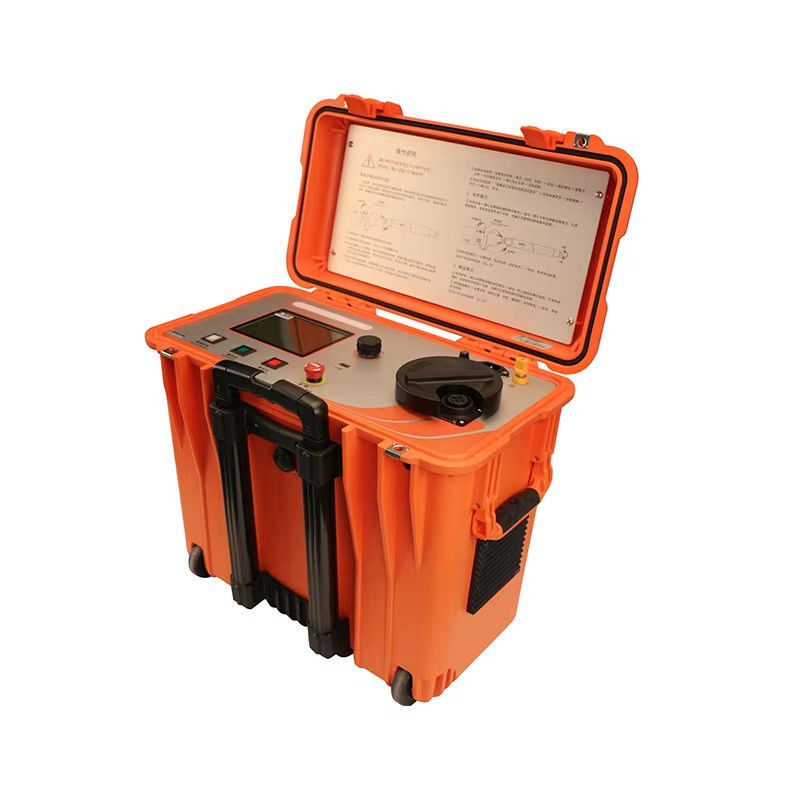

XHSC-60Q Cable Sheath Fault Locator Digital Burn-Through Bridge 60kV

คำอธิบายความผิดพลาดของสายเคเบิลหุ้มฉนวน

ความผิดพลาดของสายเคเบิลหุ้มฉนวนเป็นหนึ่งในความผิดพลาดของสายเคเบิลที่พบบ่อยที่สุดแต่ยากที่สุดในการระบุตำแหน่ง ฉนวนหุ้มฉนวนด้านนอกช่วยป้องกันสายเคเบิลจากความชื้นและความเสียหายทางกล และชั้นในป้องกันไม่ให้น้ำซึมเข้าไปตามตัวนำ เมื่อฉนวนหุ้มฉนวนเสียหายจากการขุดเจาะ การกัดกร่อน การโจมตีของสัตว์ฟันแทะ หรือการติดตั้งที่ไม่ดี ความชื้นจะเข้าสู่สายเคเบิลและค่อยๆ นำไปสู่การเสื่อมสภาพของฉนวนและการทำงานผิดพลาดในที่สุด

แตกต่างจากการพังทลายของฉนวนทั้งหมด ความผิดพลาดของฉนวนหุ้มฉนวนมักแสดงลักษณะความต้านทานสูงที่ขัดขวางสัญญาณทดสอบแบบดั้งเดิม XHSC-60Q จัดการกับกรณีเหล่านี้ด้วยฟังก์ชันการเผาไหม้ในตัว: เอาต์พุต DC 60kV พร้อมกระแสอาร์คสูงสุด 400mA จะทำให้จุดความผิดพลาดความต้านทานสูงกลายเป็นความผิดพลาดความต้านทานต่ำที่เสถียร และสะพานดิจิทัลจะวัดระยะทางความผิดพลาดด้วยความแม่นยำ ±(0.1% ·L + 1) m ทำให้ XHSC-60Q เป็นโซลูชันที่สมบูรณ์สำหรับการระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวน ตั้งแต่การแปลงความผิดพลาดไปจนถึงการวัดระยะทาง

ประเภทและความผิดพลาดของฉนวนหุ้มฉนวนและสาเหตุ

ประเภทความผิดพลาด	สาเหตุทั่วไป	การจัดการ XHSC-60Q
ความเสียหายของฉนวนหุ้มฉนวนด้านนอก	การขุดเจาะ การกระแทกทางกล การโจมตีของสัตว์ฟันแทะ	เผาไหม้แล้ววัดด้วยสะพาน
การซึมผ่านของน้ำของชั้นใน	ความชื้นซึมผ่านฉนวนหุ้มฉนวนที่เสียหาย	การวินิจฉัยอัจฉริยะระบุประเภทความผิดพลาด
ความผิดพลาดของฉนวนหุ้มฉนวนความต้านทานสูง	การกัดกร่อน การปล่อยประจุบางส่วนที่จุดเสียหาย	การเผาไหม้ 60kV แปลงเป็นความต้านทานต่ำ
ความผิดพลาดของฉนวนหุ้มฉนวนใกล้ปลายสายเคเบิล	ความเครียดที่ปลายสายเคเบิล การปิดผนึกไม่ดี	วิธีการสะพานแบบไร้จุดบอดระบุตำแหน่งได้อย่างแม่นยำ
ความผิดพลาดที่เกี่ยวข้องกับการเชื่อมต่อแบบไขว้	การเชื่อมต่อแบบไขว้ที่ไม่เหมาะสม	ระบุตำแหน่งโดยไม่ต้องลัดวงจรการเชื่อมต่อแบบไขว้

ขั้นตอนการทำงานการวินิจฉัยอัจฉริยะ

XHSC-60Q เริ่มต้นการทดสอบทุกครั้งด้วยการวินิจฉัยอัจฉริยะที่ประเมินสภาพสายเคเบิลโดยอัตโนมัติและเลือกเส้นทางที่มีประสิทธิภาพที่สุดในการระบุตำแหน่งความผิดพลาด ผลการวินิจฉัยจะถูกจัดประเภทเป็นหนึ่งในหมวดหมู่ต่อไปนี้ และเครื่องมือจะแนะนำผู้ปฏิบัติงานไปยังขั้นตอนถัดไปที่ถูกต้อง

ผลการวินิจฉัย	คำอธิบาย	ขั้นตอนถัดไปที่แนะนำ
ความผิดพลาดความต้านทานต่ำ	อิมพีแดนซ์ความผิดพลาดต่ำพร้อมกระแสรั่วไหลขนาดใหญ่	ดำเนินการโดยตรงในโหมดสะพานหรือโหมดหน้าตัดเพื่อวัดระยะทาง
ความผิดพลาดความต้านทานสูง	อิมพีแดนซ์ความผิดพลาดสูงพร้อมกระแสรั่วไหลน้อยมาก	เพิ่มแรงดันไฟฟ้าทดสอบและทดสอบอีกครั้ง หรือเริ่มการบำบัดด้วยการเผาไหม้โดยตรง
ความผิดพลาดแฟลชโอเวอร์	แรงดันไฟฟ้าพังทลายต่ำกว่า 3kV พร้อมกระแสคงที่สูงกว่า 20mA หลังการพังทลาย	ดำเนินการโดยตรงในโหมดสะพานหรือโหมดหน้าตัด
ความผิดพลาดแฟลชโอเวอร์	แรงดันไฟฟ้าพังทลายสูงกว่า 3kV หรือกระแสไม่เสถียรต่ำกว่า 20mA หลังการพังทลาย	ทำการบำบัดด้วยการเผาไหม้ก่อน จากนั้นวัดระยะทาง
การทดสอบผ่าน	อิมพีแดนซ์อยู่ในช่วงการทำงานที่ปลอดภัยของสายเคเบิล	ไม่พบความผิดพลาด สายเคเบิลอยู่ในสภาพดี

โหมดเผาไหม้

สำหรับความผิดพลาดแฟลชโอเวอร์ความต้านทานสูงและไม่เสถียร โหมดเผาไหม้จะใช้ DC 0 ~ 60kV พร้อมกระแสอาร์คสูงสุด 400mA เพื่อทำให้จุดความผิดพลาดกลายเป็นความผิดพลาดความต้านทานต่ำที่เสถียร ผู้ปฏิบัติงานตั้งค่าแรงดันไฟฟ้าเผาไหม้ เวลาเผาไหม้สูงสุดสูงสุด 90 นาที และกำลังขับ เมื่อเปิดใช้งานฟังก์ชันการเผาไหม้อัจฉริยะ การทดสอบจะสิ้นสุดลงโดยอัตโนมัติทันทีที่อิมพีแดนซ์ความผิดพลาดลดลงถึงระดับที่ต้องการสำหรับโหมดวัดระยะทาง ช่วยประหยัดเวลาและหลีกเลี่ยงความเครียดที่ไม่จำเป็นต่อสายเคเบิล

เลือกโหมดเผาไหม้ในเมนูหลักและตั้งค่าแรงดันไฟฟ้าทดสอบที่เหมาะสม สูงกว่าแรงดันไฟฟ้าพังทลายของการวินิจฉัยอัจฉริยะเล็กน้อย

ตั้งค่าเวลาเผาไหม้สูงสุดสูงสุด 90 นาที และกำลังขับ

เริ่มการทดสอบและกดปุ่มเปิดแรงดันสูง อาร์คจะเผาไหม้ความผิดพลาดความต้านทานสูงให้เป็นความผิดพลาดความต้านทานต่ำ

แรงดันสูงจะปิดโดยอัตโนมัติและสายเคเบิลจะถูกคายประจุเมื่อการทดสอบเสร็จสมบูรณ์

โหมดสะพานและโหมดหน้าตัด

XHSC-60Q มีโหมดวัดระยะทางสองโหมดเพื่อให้เหมาะกับสภาพภาคสนามที่แตกต่างกัน ในโหมดสะพาน ผู้ปฏิบัติงานจะป้อนความยาวสายเคเบิลที่ทราบ ในโหมดหน้าตัด ผู้ปฏิบัติงานจะป้อนวัสดุสายเคเบิลและพื้นที่หน้าตัด และสามารถวัดระยะทางความผิดพลาดได้แม้ว่าความยาวสายเคเบิลทั้งหมดจะไม่ทราบก็ตาม

เงื่อนไข	โหมดสะพาน	โหมดหน้าตัด
ทราบความยาวสายเคเบิล	จำเป็น	เป็นทางเลือก (สามารถป้อน 0 ม.)
พื้นที่หน้าตัด	ไม่จำเป็น	จำเป็น
วัสดุ	ไม่จำเป็น	จำเป็น
แกนขาด	ไม่มีแกนขาด	ไม่มีแกนขาด
สายลัดวงจรปลายทาง	สายลัดวงจรความต้านทานต่ำ	สายลัดวงจรความต้านทานค่อนข้างต่ำ
เฟสเสริม	ขนาดหน้าตัด วัสดุ และความยาวเท่ากับเฟสที่เสียหาย	สามารถใช้แกนใดก็ได้

ในทั้งสองโหมด กระแสทดสอบสามารถเลือกได้ตั้งแต่ 20mA ถึง 750mA แรงดันเอาต์พุตคือ 4000V สำหรับกระแส 20 ~ 75mA, เป็นไปตามความสัมพันธ์ แรงดัน (V) × กระแส (mA) = 300W สำหรับกระแส 80 ~ 400mA และ 400V สำหรับกระแส 410 ~ 750mA ทำให้มั่นใจได้ว่ามีสัญญาณที่แรงสำหรับการวัดที่แม่นยำในทุกสภาวะ

การออกแบบแผงและอินเทอร์เฟซ

สวิตช์เปิด/ปิด: ไฟแสดงสถานะจะติดเมื่อเชื่อมต่อไฟและกดสวิตช์

ปุ่มเปิดแรงดันสูง: เริ่มเอาต์พุตแรงดันสูงเมื่อไฟแสดงสถานะเปิดใช้งานแรงดันสูงติดอยู่

ปุ่มปิดแรงดันสูง: หยุดเอาต์พุตแรงดันสูง ใช้ร่วมกับปุ่มหยุดฉุกเฉินในสภาวะผิดปกติ

ปุ่มหยุดฉุกเฉิน: หยุดอุปกรณ์ทันทีในกรณีฉุกเฉินระหว่างการทำงาน

อินเทอร์เฟซ USB: ใช้สำหรับการอัปเกรดเฟิร์มแวร์อุปกรณ์

ปุ่มหมุน: หมุนเพื่อเลื่อนเคอร์เซอร์สำหรับการเลือกเมนูและการป้อนพารามิเตอร์ และกดเพื่อยืนยัน

ปุ่มหมุนเลือกเอาต์พุต: หมุนทวนเข็มนาฬิกาสำหรับช่องเสียบเอาต์พุตเผาไหม้ หมุนตามเข็มนาฬิกาสำหรับช่องเสียบเอาต์พุตสะพาน

ขั้วต่อสายดินป้องกัน: ตัวเครื่องต้องต่อสายดินอย่างน่าเชื่อถือ ความต้านทานระหว่างสายดินป้องกันและสายดินทำงานต้องน้อยกว่า 10 โอห์ม

ช่องเสียบไฟและที่ใส่ฟิวส์: อินพุต AC100-240V, 50/60Hz พร้อมฟิวส์ 10A (5 × 20) ในตัว

จอแสดงผล: จอ LCD แบบจุดเมทริกซ์ 320 × 240 แสดงฟังก์ชันและสถานะ มองเห็นได้ชัดเจนในแสงแดด

XHSC-60Q HV Bridge Test Cable Sheath Fault Location System

การตั้งค่าระบบและการจัดการข้อมูล

เมนูการตั้งค่ามี การตั้งเวลา ข้อมูลอุปกรณ์ บันทึกประวัติ และตัวเลือกฟังก์ชัน ข้อมูลการทดสอบในอดีตของทั้งโหมดสะพานและโหมดหน้าตัดจะถูกจัดเก็บโดยอัตโนมัติ ด้วยความจุสูงสุด 100 รายการที่สามารถตรวจสอบ ลบทีละรายการ หรือล้างได้ ตัวเลือกฟังก์ชันรวมถึงฟังก์ชันการเผาไหม้อัจฉริยะและฟังก์ชันตรวจจับสายดิน เมื่อเปิดใช้งานการตรวจจับสายดิน อุปกรณ์จะตรวจสอบอย่างบังคับว่าอิมพีแดนซ์ระหว่างสายดินป้องกันและสายดินทำงานอยู่ในช่วงที่ปลอดภัยหรือไม่ และจะไม่ยอมให้เพิ่มแรงดันไฟฟ้าหากไม่เป็นเช่นนั้น

ความปลอดภัยและข้อควรระวัง

อุปกรณ์ให้เอาต์พุตสูงสุด 60kV ควรมีบุคคลอย่างน้อยสองคนเข้าร่วมในการทดสอบ หนึ่งคนสำหรับการเดินสายและอีกคนสำหรับการตรวจสอบ

ใช้สายดินเฉพาะเพื่อเชื่อมต่อขั้วต่อสายดินป้องกันอย่างน่าเชื่อถือกับจุดต่อสายดินของไซต์งาน

ห้ามลัดวงจรปลายแรงดันสูงลงกราวด์โดยตรงในขณะที่ยังมีแรงดันตกค้างบนวัตถุทดสอบแบบคาปาซิทีฟ เช่น สายเคเบิล

หากเครื่องทำงานผิดปกติ ให้กดปุ่มเปิดแรงดันสูงหรือปุ่มหยุดฉุกเฉินทันที

หลีกเลี่ยงเอาต์พุตที่สูงเกินไปและการทำงานต่อเนื่องเป็นเวลานานในสภาพแวดล้อมที่มีฝนตกหรือมีความชื้นสูง

หลังจากจอแสดงผลแสดงการคายประจุเสร็จสมบูรณ์หรือสิ้นสุดการทดสอบ ให้ปิดสวิตช์เปิด/ปิด คายประจุด้วยแท่งคายประจุ และแขวนสายดินก่อนถอดการเชื่อมต่อ

ขอบเขตการจัดส่ง

การจัดส่งมาตรฐานประกอบด้วยหน่วยหลักสะพานเผาไหม้อัจฉริยะ กล่องทดสอบสะพาน ฟิวส์สำรอง 5 ตัว (10A, 5 × 20) สายทดสอบตำแหน่งสะพาน FJ1 สายลัดวงจรความต้านทานต่ำ FJ2 สายเอาต์พุตแหล่งกำเนิดเผาไหม้ FJ4 สายดินเฉพาะ สายดินแท่งคายประจุ สายไฟ และแท่งคายประจุ มีสายต่อขยาย 20 เมตร FJ1L และ FJ4L เป็นอุปกรณ์เสริมสำหรับส่วนสายเคเบิลยาว

คำถามที่พบบ่อย

Q1: XHSC-60Q สามารถระบุตำแหน่งความผิดพลาดของสายเคเบิลหุ้มฉนวนได้หรือไม่?

ใช่ ออกแบบมาเพื่อระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวน ฟังก์ชันการเผาไหม้ในตัวแปลงความผิดพลาดของฉนวนหุ้มฉนวนความต้านทานสูงให้เป็นความผิดพลาดความต้านทานต่ำ จากนั้นสะพานดิจิทัลจะวัดระยะทางความผิดพลาดด้วยความแม่นยำ ±(0.1% ·L + 1) m ในช่วง 1 ~ 50000m

Q2: ความแตกต่างระหว่างความผิดพลาดของฉนวนหุ้มฉนวนและความผิดพลาดของฉนวนคืออะไร?

ความผิดพลาดของฉนวนหุ้มฉนวนเกิดขึ้นในฉนวนหุ้มฉนวนด้านนอกหรือชั้นในของสายเคเบิล ซึ่งมักเกิดจากความเสียหายทางกล การกัดกร่อน หรือความชื้นซึมเข้า ความผิดพลาดของฉนวนเกิดขึ้นในฉนวนหลักของตัวนำ ความผิดพลาดทั้งสองประเภทมักแสดงความต้านทานสูง และ XHSC-60Q จัดการกับทั้งสองประเภทผ่านขั้นตอนการเผาไหม้และสะพานแบบเดียวกัน

Q3: ทำไมต้องเผาไหม้ก่อนวัดระยะทาง?

ความผิดพลาดความต้านทานสูงจะขัดขวางสัญญาณทดสอบพลังงานต่ำที่ใช้วิธีการวัดแบบดั้งเดิม เอาต์พุตการเผาไหม้ 60kV พร้อมกระแสอาร์คสูงสุด 400mA จะทำให้จุดความผิดพลาดกลายเป็นความผิดพลาดความต้านทานต่ำที่เสถียร ทำให้สามารถวัดได้ด้วยสะพาน นี่เป็นสิ่งจำเป็นสำหรับความผิดพลาดของฉนวนหุ้มฉนวนและความผิดพลาดของฉนวนความต้านทานสูง

Q4: โหมดทดสอบใดบ้างที่มีอยู่ในเครื่องมือนี้?

มีโหมดการทำงานสี่โหมด: การวินิจฉัยอัจฉริยะ โหมดเผาไหม้ โหมดสะพาน และโหมดหน้าตัด การวินิจฉัยอัจฉริยะระบุประเภทความผิดพลาดโดยอัตโนมัติ การเผาไหม้แปลงความผิดพลาดความต้านทานสูง โหมดสะพานและโหมดหน้าตัดวัดระยะทางความผิดพลาดภายใต้สภาวะภาคสนามที่แตกต่างกัน

Q5: เครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลหุ้มฉนวนนี้ออกแบบมาสำหรับใคร?

ออกแบบมาสำหรับทีมบำรุงรักษาสายเคเบิลเหมืองแร่และอุตสาหกรรมหนัก แผนกสายเคเบิลไฟฟ้าสำหรับรถไฟและระบบขนส่งทางราง ผู้รับเหมาไฟฟ้าสำหรับศูนย์ข้อมูลและอาคารพาณิชย์ ผู้ผลิตสายเคเบิล บริษัทให้เช่าอุปกรณ์ไฟฟ้า และทีมปรับปรุงโครงข่ายไฟฟ้าชนบท

คู่มือการเดินสายการระบุตำแหน่งความผิดพลาดเบื้องต้น

การเดินสายที่ถูกต้องเป็นสิ่งจำเป็นสำหรับการวัดที่แม่นยำและปลอดภัย XHSC-60Q รองรับผู้ปฏิบัติงานด้วยการตรวจสอบการเดินสายอัตโนมัติและการตรวจจับการต่อสายดินป้องกันก่อนที่จะมีการใช้แรงดันไฟฟ้าสูง

ใช้สายดินเพื่อเชื่อมต่อขั้วต่อสายดินป้องกันอย่างน่าเชื่อถือกับสายดินของไซต์งาน และต่อแท่งคายประจุที่ให้มา

หมุนปุ่มหมุนเลือกเอาต์พุตตามเข็มนาฬิกาเพื่อเปิดช่องเสียบเอาต์พุตสะพาน และเสียบสายทดสอบตำแหน่งสะพาน

เชื่อมต่อคลิปสีแดงเข้ากับแกนที่เสียหาย และคลิปสีดำเข้ากับแกนเสริม โดยใช้เฟสที่มีฉนวนสมบูรณ์หรือค่อนข้างดี

เชื่อมต่อคลิปสายดินเข้ากับหน้าจอสายเคเบิลอย่างน่าเชื่อถือ ตรวจสอบให้แน่ใจว่าความต้านทานระหว่างสายดินทำงานและสายดินป้องกันน้อยกว่า 10 โอห์ม

ที่ปลายสายเคเบิลด้านไกล ใช้สายลัดวงจรความต้านทานต่ำ FJ2 ที่ให้มาเพื่อลัดวงจรแกนที่เสียหายและแกนเสริมเข้าด้วยกัน

เสียบสายไฟและเริ่มการทดสอบ เครื่องจะตรวจสอบการเดินสายโดยอัตโนมัติก่อนที่จะเพิ่มแรงดันไฟฟ้า

สถานการณ์การใช้งานทั่วไป

เหมืองแร่และอุตสาหกรรมหนัก

เหมืองแร่และโรงงานอุตสาหกรรมหนักดำเนินการเครือข่ายสายเคเบิลแรงดันปานกลางและแรงดันสูงจำนวนมากสำหรับการจ่ายไฟ ซึ่งมักจะติดตั้งในสภาพแวดล้อมที่รุนแรงซึ่งความเสียหายของฉนวนหุ้มฉนวนจากการขุดเจาะ การสั่นสะเทือน และสื่อกัดกร่อนเป็นเรื่องปกติ XHSC-60Q ช่วยให้ทีมบำรุงรักษาสามารถระบุตำแหน่งความผิดพลาดของฉนวนหุ้มฉนวนและฉนวนได้อย่างรวดเร็ว ลดการสูญเสียการผลิต และรับรองความปลอดภัยของอุปกรณ์ที่สำคัญ

รถไฟและระบบขนส่งทางราง

ระบบรถไฟและรถไฟใต้ดินต้องพึ่งพาสายเคเบิลไฟฟ้าที่เชื่อถือได้ตามราง ในอุโมงค์ และที่สถานี ความผิดพลาดของสายเคเบิลในระบบเหล่านี้ทำให้เกิดการหยุดชะงักของการบริการและความเสี่ยงด้านความปลอดภัย การออกแบบแบบพกพา 22 กก. พร้อมโครงรถแบบคันชักและล้อเลื่อนเหมาะอย่างยิ่งสำหรับทีมบำรุงรักษารถไฟ และวิธีการสะพานแบบไร้จุดบอดสามารถจัดการกับส่วนสายเคเบิลสั้นๆ ที่พบได้ทั่วไปในเครือข่ายไฟฟ้าสถานีและสัญญาณ

ศูนย์ข้อมูลและอาคารพาณิชย์

ศูนย์ข้อมูลและอาคารพาณิชย์มีเครือข่ายสายเคเบิลหนาแน่นซึ่งการหยุดทำงานมีค่าใช้จ่ายสูงมาก ผู้รับเหมาไฟฟ้าที่บำรุงรักษาสถานที่เหล่านี้ต้องการเครื่องมือระบุตำแหน่งความผิดพลาดที่รวดเร็วและแม่นยำ การวินิจฉัยอัตโนมัติและการทำงานด้วยปุ่มเดียวของ XHSC-60Q ลดความต้องการทักษะสำหรับเจ้าหน้าที่ภาคสนาม ในขณะที่การจัดเก็บข้อมูลอัตโนมัติให้บันทึกการทดสอบที่สมบูรณ์สำหรับการยอมรับและเอกสารการบำรุงรักษา

การปรับปรุงโครงข่ายไฟฟ้าชนบท

โครงการปรับปรุงโครงข่ายไฟฟ้าชนบทเกี่ยวข้องกับส่วนสายเคเบิลยาวที่มีข้อต่อจำนวนมากและประเภทสายเคเบิลผสม โหมดหน้าตัดของ XHSC-60Q วัดระยะทางความผิดพลาดแม้ว่าความยาวสายเคเบิลทั้งหมดจะไม่ทราบ ซึ่งเป็นสถานการณ์ทั่วไปในเครือข่ายชนบท อินพุตไฟช่วงกว้างตั้งแต่ 100V ถึง 240V ยังปรับให้เข้ากับสภาพแหล่งจ่ายไฟไซต์งานที่แตกต่างกัน

XHSC-60Q เทียบกับชุดทดสอบแยกแบบดั้งเดิม

ตามธรรมเนียมแล้ว การเผาไหม้และการวัดด้วยสะพานต้องใช้อุปกรณ์แยกสองเครื่องพร้อมสายเคเบิลภายนอกหนักและสวิตช์โหมดด้วยตนเอง XHSC-60Q แทนที่ทั้งสองด้วยหน่วยเดียวที่รวมเข้าด้วยกัน

การเปรียบเทียบ	ชุดแยกแบบดั้งเดิม	หน่วยรวม XHSC-60Q
อุปกรณ์ที่ต้องพกพา	ชุดเผาไหม้ + เครื่องทดสอบสะพาน + สายเคเบิล	เครื่องเดียว
การประเมินประเภทความผิดพลาด	ต้องใช้ประสบการณ์ผู้ปฏิบัติงาน	การวินิจฉัยอัจฉริยะอัตโนมัติพร้อมคำแนะนำ
การสลับโหมด	การเชื่อมต่อสายเคเบิลหนักใหม่ด้วยตนเอง	การทำงานอัตโนมัติด้วยปุ่มเดียว
การตรวจสอบการเดินสาย	การตรวจสอบด้วยตนเอง	การตรวจสอบการเดินสายและการต่อสายดินอัตโนมัติ
บันทึกการทดสอบ	บันทึกที่เขียนด้วยลายมือ	การจัดเก็บอัตโนมัติสูงสุด 100 รายการ
การเคลื่อนที่ภาคสนาม	กล่องหนักหลายใบ	โครงรถแบบคันชัก 22 กก. พร้อมล้อเลื่อน

ทำไมต้องเลือก XHSC-60Q

การเผาไหม้ในตัว การวินิจฉัยอัจฉริยะ และสะพานดิจิทัลครอบคลุมขั้นตอนการระบุตำแหน่งความผิดพลาดความต้านทานสูงที่สมบูรณ์

เอาต์พุตการเผาไหม้ 60kV พร้อมกระแสอาร์ค 400mA แปลงความผิดพลาดความต้านทานสูงให้เป็นความผิดพลาดความต้านทานต่ำที่วัดได้รวดเร็ว

กระแสทดสอบสะพาน 750mA พร้อมความแม่นยำ ±(0.1% ·L + 1) m ในช่วงทดสอบ 1 ~ 50000m

โหมดวัดระยะทางคู่: โหมดสะพานและโหมดหน้าตัดสำหรับสภาวะความยาวสายเคเบิลที่ไม่ทราบ

ฟังก์ชันการเผาไหม้อัจฉริยะสิ้นสุดการทดสอบโดยอัตโนมัติเมื่ออิมพีแดนซ์ความผิดพลาดถึงระดับที่วัดได้

การจัดเก็บข้อมูลอัตโนมัติพร้อมบันทึกประวัติสูงสุด 100 รายการเพื่อการตรวจสอบและจัดทำเอกสาร

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับเครื่องระบุตำแหน่งความผิดพลาดของสายเคเบิลหุ้มฉนวน XHSC-60Q รวมถึงข้อมูลจำเพาะโดยละเอียด วิดีโอสาธิต และราคา โปรดติดต่อทีมขายของเรา เรายินดีที่จะแนะนำโซลูชันการระบุตำแหน่งความผิดพลาดของสายเคเบิลที่เหมาะสมที่สุดสำหรับเครือข่ายสายเคเบิลของคุณ
