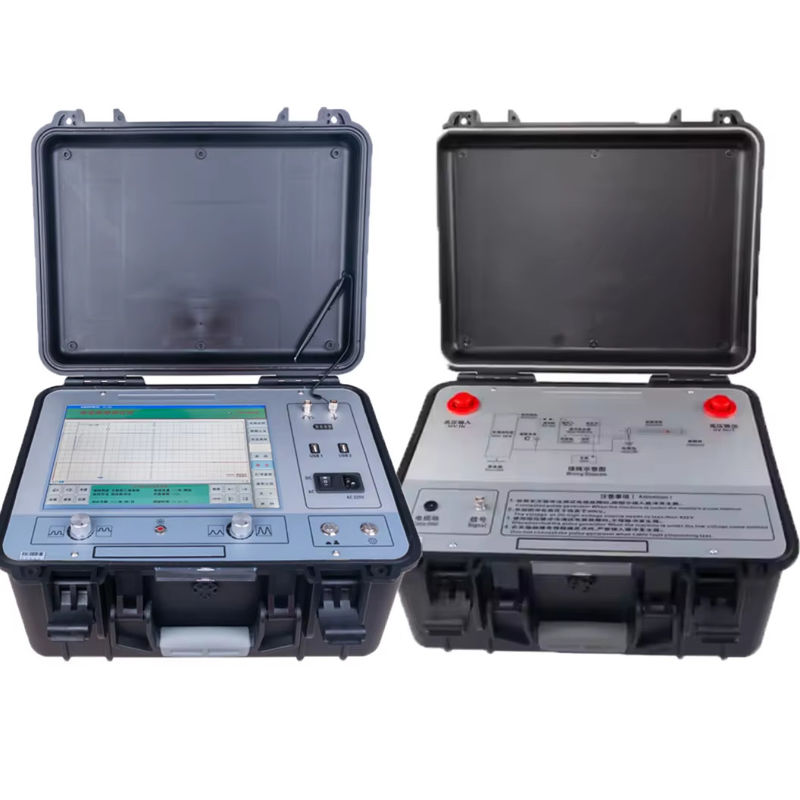

Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง

Name: Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: เอ็กซ์เอชจี502
Price: 1,550.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE/ISO
หมายเลขรุ่น:	เอ็กซ์เอชจี502

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE/ISO

หมายเลขรุ่น:

เอ็กซ์เอชจี502

ข้อมูลจำเพาะ:

475*345*205มม.

เครื่องหมายการค้า:

การทดสอบ XZH

ต้นทาง:

China Xi′an

รหัส HS:

9031809090

สามารถในการผลิต:

1,000 ชิ้น /ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

ใบรับรองการรับประกัน

การรับประกัน:

1 ปี

เน้น:

High Light

เน้น:

การปรับแต่ง Cable Fault Locator

เครื่องตรวจสอบความผิดพลาดของเคเบิลหลายจังหวะ

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

รายละเอียดการบรรจุ:

บรรจุภัณฑ์ไม้

เวลาการส่งมอบ:

3-5 วันทําการ

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

การนําเสนอสินค้า
เครื่องตรวจสอบความผิดพลาดสายเคเบิล XHGG502 ARC เหมาะสําหรับวัดความต้านทานต่ํา, การตัดสั้น,ความผิดปกติในวงจรเปิดและการตัดของวัสดุต่าง ๆ ของส่วนตัดข้ามที่แตกต่างกันและสื่อต่าง ๆ, สายเคเบิลประสาทความถี่สูง, สายเคเบิลโทรศัพท์ท้องถิ่น, สายเคเบิลไฟฟ้าถนน, และสายที่ฝัง. ป้องกันการรั่วไหลและความต้านทานสูง flashover ความผิดพลาด ระบบการจัดการสายเคเบิลที่แข็งแรงมากการสร้างรายงานอัตโนมัติ.

ลักษณะหลัก

1สามารถตรวจสอบความผิดพลาดความต้านทานสูงและต่ําของสายไฟฟ้าทุกสายไฟฟ้าขนาด 35KV และต่ํากว่านี้ได้ และมีการใช้งานที่หลากหลาย
2อุปกรณ์ใช้เทคโนโลยีล่าสุดของคอมพิวเตอร์อุตสาหกรรมที่ติดตั้งและ "วิธีแปดจังหวะ" ที่ทันสมัยที่สุดในโลก
มันมีวิธีการกระแทกแรงดันสูง flashover และวิธีการแรงดันต่ํา
3ความผิดพลาดความอัดสูงใด ๆ แสดงลักษณะรูปคลื่นที่เรียบง่ายที่สุดที่คล้ายกับความผิดพลาดวงจรสั้นแรงดันต่ํา
4. พร้อมโปรแกรมที่เข้าถึงผู้ใช้งาน, เมนูภาษาอังกฤษเต็มและการทํางานปุ่มสัมผัสจอ. การนิยามปุ่มง่ายและชัดเจน. วิธีการวัดง่ายและรวดเร็ว
5อัตราความสําเร็จในการตรวจพบความผิดพลาด ความแม่นยําการทดสอบและความสะดวกสบายในการทดสอบดีกว่าอุปกรณ์การทดสอบในประเทศใด ๆ
6ความสว่างสูงสุด, จอ LCD ใหญ่เป็นเทอร์มินอลการแสดง, สามารถสังเกตเห็นได้ชัดเจนในสภาพแวดล้อมของแสงอาทิตย์ตรง
ภาพคลื่นจอ อุปกรณ์มีศักยภาพในการประมวลผลข้อมูลที่แข็งแกร่งและอินเตอร์เฟซการแสดงภาพที่เป็นมิตร
7ด้วยฟังก์ชันของกระดานเขียนด้วยมือ เมื่อรูปคลื่นถูกเก็บไว้ สามารถเก็บบุคลากร สถานที่และลักษณะความผิดพลาดของการทดสอบสนามได้
ข้อมูล เช่น กระบวนการทดสอบถูกเขียนด้วยมือตรงเข้าไปในเอกสารที่เก็บไว้
8ด้วยมาตรการป้องกันความดันสูงที่ปลอดภัยมาก เครื่องทดสอบไฟฟ้าจะไม่ชนหรือได้รับความเสียหายในสภาพแวดล้อมแรงดันสูง
9มีอินเตอร์เฟียส USB แบบพิมพ์มาตรฐาน
10การทํางานง่ายและมีความน่าเชื่อถือสูง มีประสิทธิภาพราคาสูงมาก
11ไม่มีการทดสอบเขตตาบอด
12. พื้นที่เชื่อมพลังงานแบตเตอรี่พอลิเมอร์ลิตียม สามารถทดสอบสายไฟฟ้าเปิดวงจรและความต้านทานต่ํา short circuit ความผิดพลาดในไม่มีสภาพแวดล้อมพลังงาน

Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง 2

ข้อมูลเทคนิค

การแสดง	การควบคุมคอมพิวเตอร์ระดับอุตสาหกรรม 12 นิ้ว ระบบการทํางานด้วยการสัมผัส
ระบบ	ระบบปฏิบัติการ XP ระบบการจัดการสายไฟฟ้า super cable สร้างรายงานการทดสอบโดยอัตโนมัติ
หน้าที่	การวัดระยะทางและวัดความเร็ว
อัตราการเก็บตัวอย่างข้อมูล	60 MHz, 120 MHz, 240 MHz, 400 MHz
อัตโนมัติ	การเก็บตัวอย่างต่อเนื่องแบบอัตโนมัติเต็มที่ ไม่พลาดรูปคลื่นการปล่อย
วิธีการทดสอบ	วิธีกระแทกแรงดันต่ํา, วิธีกระแทกแรงดันสูง, วิธีกระแทกแรงดันหลายครั้ง
ความกว้างของกระแทก	0.1uS และ 2uS
อัมพลิทูด์ของกระแทก	400Vpp
ระยะการวัด	>60Km
ความละเอียดการอ่าน	0.1m
ความแม่นยําของการทดสอบ	ต่ํากว่า 0.5m
คอปเลอร์แรงกระแทกทนความแรงกด	38kVDC

สัญญาณที่สะท้อนที่ส่งโดยเครื่องเชื่อมกระแทกจะแสดงออกโดยอัตโนมัติ และรูปคลื่นทั้งยาวของวงจรเปิดของเคเบิลจะแสดงออกในเวลาเดียวกันนี่ทําให้การแสดงรูปคลื่นลักษณะความผิดพลาดง่ายมากมีเพียงชนิดหนึ่งของรังคลื่นความต้านทานสูง, นั่นคือรังคลื่นความต้านทานวงจรสั้นคล้ายกับวิธีการกระแทกความแรงต่ํา
ระยะทางความผิดพลาดจะแสดงออกโดยอัตโนมัติและไม่มีเขตตาบอดในการทดสอบ
ด้วยฟังก์ชันในการเก็บรูปคลื่นทดสอบขนาดใหญ่: รูปแบบคลื่นที่ทดสอบในสถานที่สามารถเก็บไว้ในเครื่องมือได้อย่างสะดวกสบายในลําดับที่กําหนดไว้เพื่อเรียกคืนและสังเกตในเวลาใดก็ได้
รูปแบบคลื่นจุดผิดพลาดที่วัดและรูปแบบคลื่นวงจรเปิดเต็มความยาวของระยะที่ดีสามารถแสดงบนจอในเวลาเดียวกันเพื่อเปรียบเทียบบนจอเดียวกันและเปรียบเทียบ superimposedทําให้การตัดสินของระยะทางผิดพลาดแม่นยํามากขึ้น.
พลังงานไฟฟ้าแบตเตอรี่พอลิเมอร์ลิตียมที่ติดตั้ง: สามารถทํางานต่อเนื่องได้นานกว่า 4 ชั่วโมงหลังจากชาร์จเต็มมันยังสามารถทํางานได้ด้วย แหล่งพลังงานแอลซีภายนอก.
สัญญาณการส่งและการสะท้อนความผิดพลาดแปดตัวถูกแสดงออกโดยอัตโนมัติ และรูปคลื่นของวงจรเปิดเคเบิลทั้งยาวถูกแสดงออกในเวลาเดียวกันนี่ทําให้การแสดงรูปคลื่นลักษณะความผิดพลาดง่ายมากมีเพียงชนิดหนึ่งของรังคลื่นความต้านทานสูง, นั่นคือรังคลื่นความต้านทานวงจรสั้นคล้ายกับวิธีการกระแทกความแรงต่ําระยะทางความผิดพลาดจะแสดงออกโดยอัตโนมัติและไม่มีการทดสอบเขตตาบอด.
สภาพการทํางาน: อุณหภูมิ -25oC ~ + 55oC ความชื้นสัมพันธ์ 85% ความดันชั้นบรรยากาศ 750±30mmHg

Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง 3

ค้นหาความผิดพลาดหลักของสายไฟฟ้าที่มีระดับความดัน 35KV และต่ํากว่าอย่างแม่นยําและรวดเร็ว

การตั้งตําแหน่งความผิดพลาดของสายไฟฟ้าก่อนด้วยเครื่องสะท้อนแสง XHGG502

วิธีการสะท้อนกระแทกความดันต่ํา (TDR)
ความดันสูง flashoverวิธี (เช่น ICE,DECAY)
วิธีการสะท้อนกระบอก (ARC)การยิงครั้งเดียวและ ARC หลายครั้ง)การกําหนดตําแหน่งความผิดพลาดของสายไฟฟ้าก่อน: ด้วยเครื่องนวณแสง XHGG502 โดยใช้วิธีการนวณแสงแบบกระตุ้นความดันต่ํา (TDR) และวิธีการลดความดันสูง (Flashover) (DECAY)วิธีการสะท้อนวงโค (( single-shot/multi-shot)

มี 3 รูปแบบทดสอบของ XHGG502, กระแทกความดันต่ํา, กระแทกความดันสูง, ARC หลายฉาก
ภาพด้านล่างแสดงระยะหักของสายไฟฟ้าที่วัดโดยใช้ ARC Multi-shot test mode ของ XHGG502
Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง 4
ภาพด้านล่างแสดงระยะทางความผิดพลาดของสายไฟเคเบิลที่วัดโดยใช้โหมดการทดสอบ flashover ความดันสูงของ XHGG502

Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง 5

ภาพด้านล่างแสดงความยาวของสายไฟฟ้าหรือระยะหักสายไฟฟ้าวงจรเปิดที่วัดโดยใช้แบบทดสอบกระแทกความแรงต่ําของ XHGG502 เมื่อใช้วิธีกระแทกความแรงต่ําไม่จําเป็นต้องเชื่อมต่อเครื่องผลิตแรงดันสูงวิธีการทดสอบอื่น ๆ ต้องใช้ร่วมกับเครื่องผลิตแรงดันสูง

Multi-Shot Cable Fault Locator Tdr Cable Tester พร้อมการปรับแต่ง 6
