เครื่องทดสอบอัตราการหมุนของทรานฟอร์เมอร์ TTR เครื่องทดสอบทรานฟอร์เมอร์

ในกระบวนการผลิตของเครื่องแปลงพลังงานครึ่งและเสร็จก่อนการใช้งานแปลงแปลงที่ติดตั้งใหม่ และตามระเบียบการทดสอบป้องกันของกระทรวงพลังงานไฟฟ้า, มันจําเป็นต้องทดสอบอัตราการหมุนหรืออัตราการแรงดันของทรานฟอร์เมอร์ทํางาน, และอัตราการหมุนของทรานฟอร์เมอร์สามารถตรวจสอบ. ความถูกต้อง, สภาพของแลกเปลี่ยนเข็ม,ไม่ว่าแปลงแปลงมีการตัดสั้นระหว่างการหมุนการอ่านของสะพานอัตราส่วนแบบดั้งเดิมไม่ได้เป็นธรรมดา และการเปลี่ยนแปลงสามารถดําเนินการได้เพียงช่วงต่อช่วง

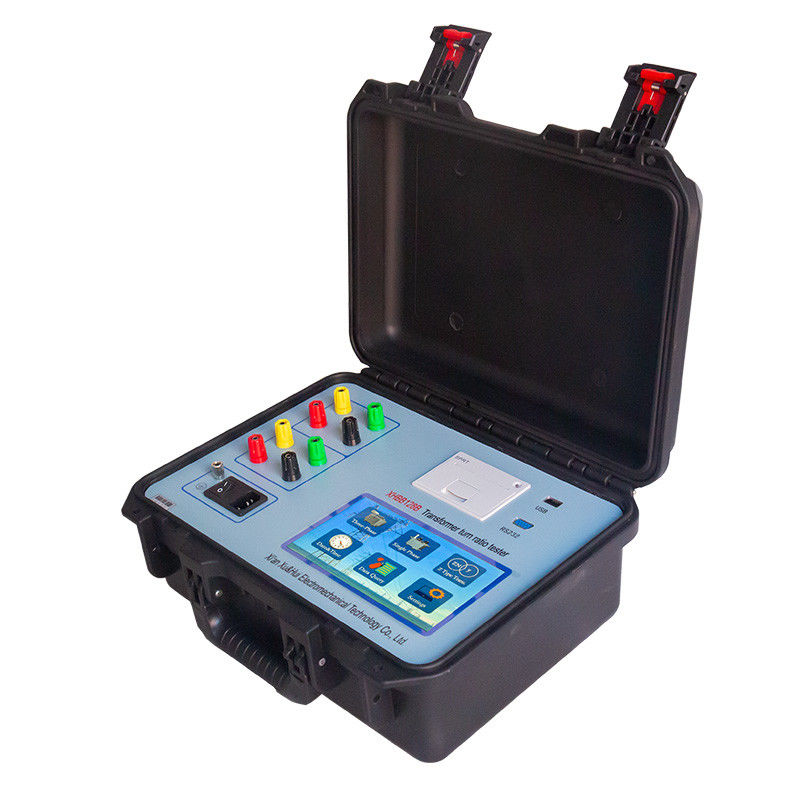

XHBB128B นี้เครื่องทดสอบอัตราการหมุนของแปลงชนะความด้อยทางของการทดสอบสะพานอัตราการแปลงแบบดั้งเดิม มันง่ายและเข้าใจง่ายในการใช้งาน มันนํามาใช้พลังงานแลกเปลี่ยนความแม่นยําสามเฟสซึ่งมีการทดสอบที่รวดเร็วและมีความแม่นยําสูง.




1อุปกรณ์ใช้พลังงานแลกเปลี่ยนความแม่นยําสามเฟสแทนพลังงานพลังงานสายไฟฟ้าแบบเดียวเฟสซึ่งกําจัดอิทธิพลของความกระชับกระชับกระแสของเครือข่ายไฟฟ้าระหว่างการวัด และทําให้การวัดแม่นยําขึ้นเมื่อแหล่งพลังงานทํางานเป็นเครื่องผลิต มันไม่มีผล
2. ใช้ไฟฟ้าออกสามเฟส ปรับปรุงความเร็วการทดสอบ วัดมุมระหว่างเฟส และระบุโดยอัตโนมัติกลุ่มสายไฟแปลง 0-11
3มันเหมาะสําหรับการแปลงที่หลากหลาย, โดยเฉพาะอย่างยิ่งสําหรับการวัดของ Z-ประเภทแปลง, ทรานฟอร์เมอร์ rectifier, ทรานฟอร์เมอร์พื้นดิน, ทรานฟอร์เมอร์เตาไฟฟ้า,เครื่องแปลงเปลี่ยนเฟส, เครื่องแปลงสมดุล, ฯลฯ ปารามิเตอร์การวัดคือที่ครบวงจรที่สุด
4. การปรับเปลี่ยนความแม่นยําสามระยะที่ทําเองการจัดหาพลังงานถูกนํามาใช้ ซึ่งมีความแรงสูงและความดันต่ํา การป้องกันการเชื่อมต่อกลับเครื่องปรับระบายน้ําไม่อยู่ในที่ปกป้อง, ผลิตการป้องกันวงจรสั้นเต็ม และเพิ่มความมั่นคงของเครื่องมือ
5. หลังจากการใส่ปริมาตรการตั้งค่า, อัตราแปรแปลง, ค่าความผิดพลาดและตําแหน่ง tap ของแลกตักสามารถจะวัดโดยอัตโนมัติ, โดยเฉพาะอย่างยิ่งสําหรับแลกตักกับตัก asymmetrical,ตําแหน่งที่แม่นยําของตัวแปลง แท็กแชร์ยังสามารถวัดแม่นยําเครื่องเปลี่ยนทัพพ์ สามารถวัดจุดทัพพ์ 99 จุด

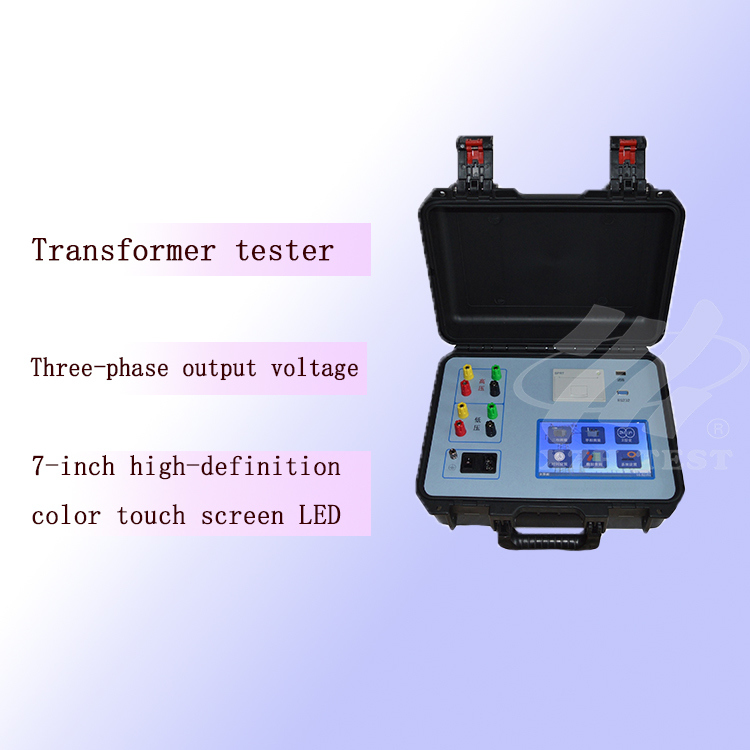

6. ใช้ 7 นิ้วความละเอียดสูงจอสัมผัสสี LCD, จอจําลอง, ทุกขั้นตอนการดําเนินงานมีคําแนะนําภาษาจีน, ไม่จําเป็นต้องมีคู่มือ, เพียงแค่ดูคําแนะนํา LCD เพื่อสรุปการดําเนินงานเครื่องมือ.
7อุปกรณ์มีทั้งผลิตการพิมพ์ อินเตอร์เฟซ U disk และอินเตอร์เฟส RS232 ซึ่งสะดวกสําหรับสํานักงานที่ไม่มีกระดาษ
8. ใช้กล่องพลาสติกวิศวกรรมหลายฟังก์ชัน ที่ทนต่อความหนาวและอุณหภูมิ ปิดและกันน้ํา และกันตกและกันกระแทก ซึ่งสะดวกสําหรับการทดลองสนาม

1ระยะทดสอบ: 09~10000
2ความแม่นยําของการวัด: ± 0.1% + 2 หลัก (0.9-500)
±0.2% + 2 หลัก (501-2000)
                  ±0.5% + 2 คํา (2001-10000)
3ความละเอียด: 0.0001 อย่างน้อย
4. ความดันออก: ปรับโดยอัตโนมัติตามภาระ
5พลังงานไฟฟ้า: AC220V±10% 50±1Hz
6อุณหภูมิภายใน: -10°C~40oC
7ความชื้นสัมพันธ์:≤85% ไม่มีการปนเปื้อน
8. ขนาด; โฮสต์: 360 * 290 * 170 ((มม) กล่องสาย: 360 * 290 * 170 ((มม)
9. น้ําหนัก: โฮสต์ 5.9KG กล่องสาย: 5.65KG
