| สถานที่กำเนิด: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE ISO |
| Model Number: | XHHD523L |
ออกแบบสําหรับ:ผู้บริหารทรัพย์สินการส่งส่ง, ผู้รับเหมา EPC, วิศวกรระบบเคเบิล HV, ผู้เชี่ยวชาญด้านกล่องเชื่อมต่อ
มูลค่าหลัก:Verify sheath integrity and cross-interconnection systems on EHV cable circuits — from link box diagnostics to step voltage fault pinpointing — in a single portable instrument compliant with GB50150-2006.
ในสายไฟฟ้าระดับความดันสูงขนาดหนึ่งแกน 110kV ขึ้นไป กล่องโลหะเป็นทั้งเกราะไฟฟ้าสแตตติกและเส้นทางการกลับกระแสไฟฟ้าความผิดพลาดหมวกนี้ถูกจัดตั้งในระบบที่เชื่อมต่อกันผ่านกล่องเชื่อมต่อในระยะเวลาที่เรียบร้อยตามเส้นทางสายไฟฟ้า ̇ โดยทั่วไปทุก 500-1000 เมตรสําหรับวงจรการแปลงเต็มกล่องเชื่อมต่อแต่ละกล่องเชื่อมต่อหมวกสามเฟสในรูปแบบหมุนเฉพาะเจาะจง โดยมีการติดตั้งเครื่องจํากัดความดันแรงกระตุ้น (SVLs) เพื่อปกป้องการปิดหมวกในช่วงเหตุการณ์ความดันเกินระยะสั้น
ระบบการเชื่อมต่อข้ามนี้นําเสนอความท้าทายการทดสอบที่พิเศษ: กล่องไม่ใช่สายนําต่อเนื่องเดียวจากปลายไปปลายแต่เป็นเครือข่ายแบ่งแยกที่เชื่อมต่อกัน ผ่านกล่องเชื่อมโยงที่ฝัง. ความผิดพลาดของหมวกในทุกที่ในเครือข่ายนี้หรือข้าม SVL ✓ สามารถผลิตผลการทดสอบที่หลอกลวงเมื่อวัดจากปลายสายไฟฟ้าเท่านั้น. XHHD523L แก้ปัญหานี้โดยให้ทั้ง DC ทนความสามารถในการระบุว่ามีอาการบกพร่องและความสามารถในการกําหนดความแรงดันขั้นตอน เพื่อหาที่ตรงในเครือข่ายที่เชื่อมต่อกัน.
| โปรไฟล์ผู้ใช้ | ความ ต้องการ ที่ สําคัญ ได้ รับ การ ตอบสนอง |
|---|---|
| ผู้จัดการทรัพย์สินการส่ง | การบริหารโปตฟอลเล่ย์ของวงจรเคเบิล 110kV-500kV ระหว่างสถานีไฟฟ้าหลายแห่ง The XHHD523L provides standardized sheath condition data for asset health indexing — identifying which circuits need intervention before sheath degradation escalates into a screen-to-ground fault requiring an unplanned outage. |
| ผู้รับเหมา EPC | การทดสอบการส่งต่อของระบบเคเบิลที่ติดตั้งใหม่ตาม GB50150-2006 The XHHD523L performs both the mandatory 10kV/1min DC withstand test on the outer sheath AND provides immediate fault pinpointing if the sheath fails — eliminating the back-and-forth between separate test and location instruments during the commissioning window. |
| วิศวกรระบบ Cross-Bonding | การวินิจฉัยกล่องเชื่อมและความสมบูรณ์แบบของ SVL บนวงจรเคเบิลที่ใช้งาน โดยการฉีดสัญญาณการทดสอบที่ส่วนเฉพาะเจาะจงและวัดการตอบสนองXHHD523L ช่วยแยกระหว่างความผิดพลาดของเสื้อนอกที่แท้จริงกับ SVL ที่เสื่อมสภาพ หรือกล่องเชื่อมที่น้ําเข้าไป. |
| ทีม EPC พลังงานที่สามารถปรับปรุงได้ | ฟาร์มพลังแสงอาทิตย์ขนาดใหญ่ และสายไฟฟ้าลมในทะเลที่ตกติดถนนใช้วงจรเก็บไฟฟ้าที่ฝังอยู่ในพื้นที่ 33-220kVความบกพร่องในโครงการที่เกิดขึ้นระหว่างการวางสายไฟฟ้าหรือการเติมสายไฟฟ้าต้องถูกค้นพบและซ่อมแซมก่อนกําหนดการส่งโครงการ. การสลับโหมดแบบหนึ่งคีย์ของ XHHD523L ทําให้ทีมวางเครื่องสามารถย้ายจากการทดสอบความทนทานไปยังตําแหน่งความผิดพลาดโดยไม่ต้องตั้งค่าการทดสอบใหม่ |
| ปริมาตร | รายละเอียด |
|---|---|
| พลังการเข้า | AC 220V ± 10%, 50Hz ± 2Hz |
| ความดันออก | 010 kV DC (คลื่นสี่เหลี่ยม ปรับต่อเนื่อง) |
| กระแสไฟออก | 0·200 mA |
| ความสามารถในการผลิต | 2 kVA |
| ระยะความถี่ | 0.2 Hz 5 Hz (สามารถปรับต่อเนื่องในโหมดการตั้งตําแหน่ง) |
| สายไฟที่ใช้ได้ | สายไฟฟ้า 10kV ราคา 500kV แบบเดียวและสามแกน |
| รูปแบบการทดสอบ | ตําแหน่งความผิดพลาด (แรงดันขั้นตอน) / ทนต่อเนื่อง |
| มาตรฐานที่สอดคล้อง | GB50150-2006 (การทดสอบการส่งมอบและการทดสอบป้องกันเชื้อสายด้านนอก) ความต้องการในการทดสอบระบบการเชื่อมต่อข้าม |
| การป้องกันความปลอดภัย | การล็อคการเริ่มต้นในตําแหน่งศูนย์ การปลดอัตโนมัติเมื่อหยุด (HV ลดลงเป็นศูนย์โดยอัตโนมัติ) การป้องกันความแรงเกิน / ความแรงเกิน / อุณหภูมิเกิน การปรับเปลี่ยนการป้องกันความแรงเกินด้วยตัวชี้ LED สีฟ้า |
| การแสดง | เครื่องวัดแบบแอนาล็อกแบบคู่ (kV voltmeter + mA ammeter) |
| ขนาดของแพ็คเกจ | 64 * 42 * 70 ซม |
| น้ําหนักรวม | 48 กิโลกรัม |
| แบรนด์ / สาเหตุ | XZH TEST / ซีอาน, ชานซี, จีน |
| การรับรอง | CE, ISO |
| การควบคุมเครื่องรับ | หน้าที่ |
|---|---|
| เครื่องวัดไมโครแอมเปอร์ | แสดงถึงขนาดสัญญาณและขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว |
| การเข้าสัญญาณ | ยอมรับการเชื่อมต่อจาก A-frame sub-rack (วิธีระดับความดัน) หรือ clamp รับ (การติดตามสัญญาณแบบอัดแรงสําหรับพื้นผิวที่ผง) |
| การปรับแบบศูนย์ | ปรับระดับเส้นเบอร์แรฟเรนซ์ในโหมด I (โหมดที่กระตุ้น) เพื่อการตรวจจับความผิดพลาดที่คงที่ในสภาพแวดล้อมที่มีสัญญาณอ่อนแอ เช่น สายไฟที่ฝังลึกหรือสภาพดินที่มีความต้านทานสูง |
| การปรับความรู้สึก | ควบคุมความกว้างของสัญญาณเข้า เพิ่มสําหรับสายไฟที่ฝังลึก ลดสําหรับอุปกรณ์ติดตั้งที่ไม่ลึกหรือสัญญาณที่แข็งแรงเพื่อรักษาความสามารถในการอ่านของเครื่องวัด |
| เปลี่ยนโหมด (I / 0 / II) | โหมด I:โหมดขยายเสียงสําหรับสัญญาณที่อ่อนแอ (สนับสนุน A-frame + clamp)โหมด II:โหมดตรงสําหรับสัญญาณที่แข็งแรง (เพียงกรอบ A, ละเว้นเครื่องขยายเสียงภายใน)0:ตําแหน่งปิดไฟ |
ข้อดีในสนาม ไม่มีพื้นที่ตาบอดไม่เหมือนกับเครื่องค้นหาความผิดพลาดสายเคเบิลที่ใช้ TDR ที่มีเขตตายในการวัดใกล้เทอร์มิเนลการทดสอบ, วิธีความดันขั้น XHHD523L มีพื้นที่ตาบอดศูนย์. It can locate sheath faults immediately adjacent to the cable termination point — a capability critical for commissioning tests where sheath damage often occurs near the termination during cable gland installation.

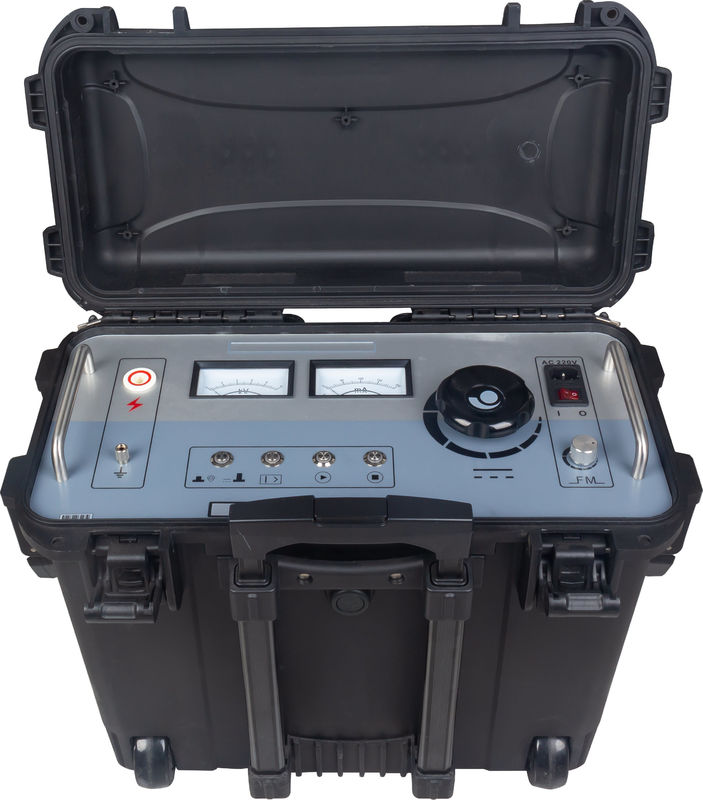

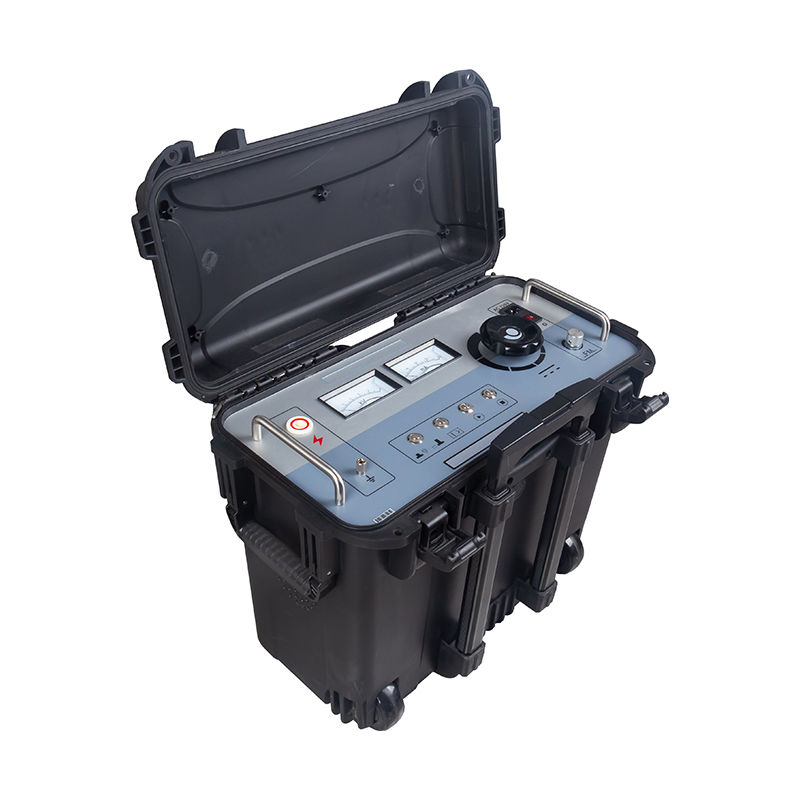

แผ่นหน้า XHHD523L จัดวางในกระแสการทํางานจากซ้ายไปขวา, ลดความผิดพลาดของผู้ประกอบการให้น้อยที่สุดระหว่างการใช้งานในสนาม:
สําหรับผู้จัดการทรัพย์สินการส่งส่งที่รับผิดชอบต่อวงจรสายเคเบิล 110kV-500kV หลายสิบหรือหลายร้อยกิโลเมตรข้อมูลสภาพของหมวกไม่ใช่อัตราการทดสอบ เท่านั้น มันคือตัวชี้วัดหลักสําหรับค่าใช้จ่ายในการบํารุงรักษาในอนาคต. สายเคเบิลที่มีเปลือกที่เสี่ยงอยู่ในการนับถอยหลังต่อการกัดกรอง, การบิดกรองที่เป็นไปได้, และการหยุดใช้งานอย่างบังคับ. XHHD523L ทําให้กลยุทธ์การบํารุงรักษาที่พัฒนาจากสภาพ:
