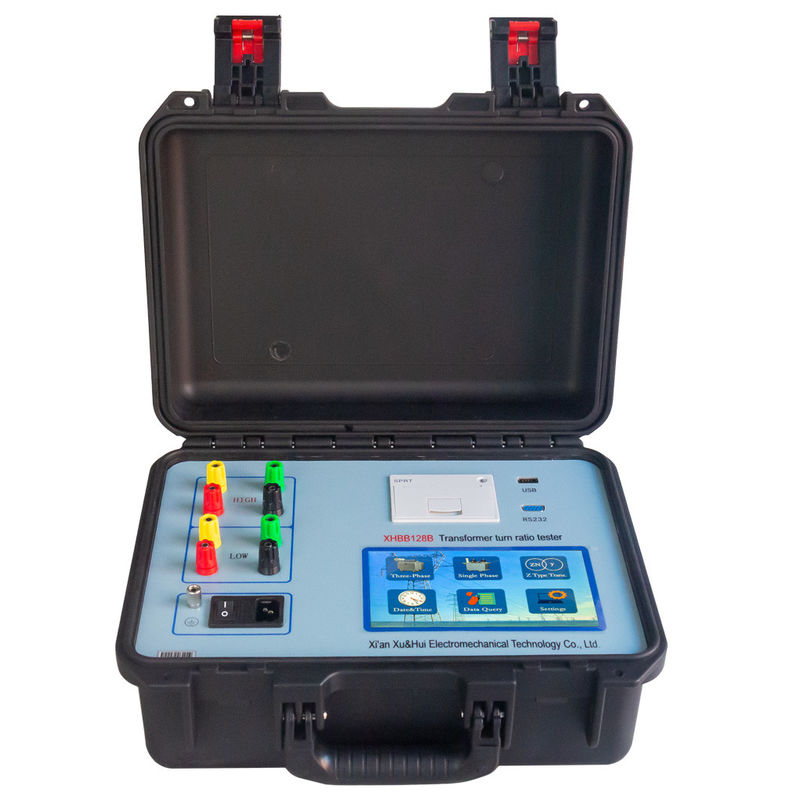

เครื่องทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าสามเฟส 0.9-10000 เครื่องวัด TTR ตัวระบุการต่อสายอัตโนมัติ XHBB128B

เครื่องทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าสามเฟส 0.9-10000 เครื่องวัด TTR ตัวระบุการต่อสายอัตโนมัติ XHBB128B

รายละเอียดสินค้า:

Place of Origin:	Xi'an city,Shaanxi,China
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE ISO
Model Number:	XHBB128B

ข้อมูลรายละเอียด

Place of Origin:

Xi'an city,Shaanxi,China

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE ISO

Model Number:

XHBB128B

เน้น:

High Light

เน้น:

เครื่องทดสอบอัตราส่วนรอบหม้อแปลงไฟฟ้าสามเฟส

เครื่องวิเคราะห์ TTR ช่วง 0.9-10000

เครื่องมือระบุหมู่การต่อสายอัตโนมัติ

Trading Information

Minimum Order Quantity:

1unit

ราคา:

สามารถต่อรองได้

Packaging Details:

wooden packaging

เวลาการส่งมอบ:

5-8 วันทำการ

Payment Terms:

T/T

Supply Ability:

500 units per month

คําอธิบายสินค้า

ภาพรวมสินค้า

XHBB128B ราคาแปลงสามเฟส

0.9?? 10000 ระยะ • ความแม่น ± 0.1% • การระบุกลุ่มอัตโนมัติ 0?? 11

XHBB128B เป็นเครื่องทดสอบอัตราการหมุนของแปลงสามเฟสมืออาชีพที่ออกแบบมาเพื่อการใช้งาน, การทดสอบการผลิต, และการบํารุงรักษาป้องกันของแปลงพลังงาน.มันวัดอัตราการหมุนหรืออัตราการแรงดันของแปลงทํางานเพื่อตรวจสอบความถูกต้องการล่อ, การตรวจสอบสั้นระหว่างการหมุน และความเหมาะสมในการทํางานพร้อมกัน ไม่เหมือนกับสะพานสัดส่วนระยะเดียวแบบดั้งเดิมที่มีการอ่านแบบแอนาล็อกที่ไม่เข้าใจXHBB128B ใช้พลังงานแลกเปลี่ยนความแม่นยํา 3 ขั้นตอน, การวัดความแม่นยําสูงในช่วงที่กว้าง 0.9~10000 อุปกรณ์ระบุกลุ่มสายไฟแปลง (0~11)รองรับตําแหน่งการแตะสูงสุด 99 ตําแหน่ง รวมถึงการปรับแต่งการแตะแบบไม่เท่าเทียมกันและให้บริการทางการวินิจฉัยที่ครบวงจรที่สอดคล้องกับระเบียบการทดสอบป้องกันของกระทรวงพลังงานไฟฟ้า

ลักษณะสําคัญ

พลังงานพลังงาน Inverter ความแม่นยําสามเฟส:แทนพลังงานจากสายไฟฟ้าแบบหนึ่งเฟสด้วยแหล่งแปลงไฟฟ้าระยะสามเฟสความแม่นยํา การกําจัดการขัดขวางการทํางานของสายไฟฟ้าเพื่อการวัดที่แม่นยําอย่างต่อเนื่อง แม้จะทํางานจากพลังงานจากเครื่องกําเนิด.
การระบุกลุ่มสายไฟอัตโนมัติ:อัตโนมัติระบุกลุ่มการเชื่อมแปลง 011 กับการออกแบบ 3 ขั้นตอน โดยวัดมุมระหว่างขั้นตอนพร้อมกันเพื่อวิเคราะห์การตั้งค่าวงกลมที่สมบูรณ์แบบ
ความเหมาะสมของทรานฟอร์มขนาดใหญ่:รองรับ Z-type, rectifier, grounding, electric furnace, phase-shifting, balance transformers และประเภทของ transformers ที่เชี่ยวชาญอื่นๆ ที่มีพารามิเตอร์การวัดที่ครบถ้วนที่สุด
สูงสุด 99 ตําแหน่งแตะ:หลังจากการใส่ปารามิเตอร์ระดับเครื่องมือจะคํานวณโดยอัตโนมัติค่าอัตราส่วนและตําแหน่งการเปลี่ยนระบายความแรงดันที่แม่นยํา ̇ รวมถึงการตั้งค่าระบายความแรงดันที่ไม่สมมาตร เมื่อตําแหน่งการติดต่อระบายความแรงดันไม่สามารถกําหนดได้โดยการวัดความแรงดันเพียงอย่างเดียว.
หน้าจอสัมผัส 7 นิ้วLCD สีความละเอียดสูง พร้อมจอแบบจําแนก และคําแนะนําอย่างช้าช้า ทําให้ไม่จําเป็นต้องใช้คู่มือในการทํางานในสนาม
การป้องกันความปลอดภัยอย่างครบถ้วนการป้องกันการเชื่อมต่อกลับความแรงดันสูง/ต่ําและการป้องกันวงจรสั้นเต็มผลิตเพื่อความมั่นคงของเครื่องมือสูงสุด.
การออกข้อมูลหลายอินเตอร์เฟส:เครื่องพิมพ์ความร้อนที่บูรณาการ, อินเตอร์เฟซ USB flash drive และพอร์ตลําดับ RS232 สําหรับการบูรณาการสํานักงานที่ไม่มีกระดาษและการจัดการข้อมูลที่ยืดหยุ่น
หน่วยที่แข็งแรงพร้อมใช้งาน:กล่องพลาสติกวิศวกรรมหลายฟังก์ชันที่มีความทนทานต่อความหนาวและอุณหภูมิ การออกแบบกันน้ําแบบปิด และความทนทานต่อการตก / การกระแทกสําหรับการทดสอบสนามที่น่าเชื่อถือในสภาพแวดล้อมที่ต้องการ

รายละเอียดเทคนิค

ปริมาตร	รายละเอียด
ระยะทดสอบ	0.9 ₹ 10000
ความแม่นยําของการวัด	± 0.1% + 2 หลัก (0.9 ราคา 500) ± 0.2% + 2 หลัก (501 ‰ 2000) ±0.5% + 2 หลัก (2001 ₹10000)
การแก้ไข	0.0001 อย่างน้อย
ความดันออก	ปรับอัตโนมัติตามภาระ
พลังงานทํางาน	AC220V ± 10%, 50 ± 1Hz
อุณหภูมิแวดล้อม	-10°C ถึง +40°C
ความชุ่มชื้น	≤ 85% ไม่มีการปั่น
ขนาดของโฮสต์	360 × 290 × 170 มม.
ขนาดกล่องเคเบิล	360 × 290 × 170 มม.
น้ําหนักเจ้าของ	5.9 กิโลกรัม
น้ําหนักของกล่องเคเบิล	5.65 kg
การแสดง	หน้าจอสัมผัสสี 7 นิ้ว HD LCD ปรับแสงเบื้องหลังดิจิตอล
อินเตอร์เฟซข้อมูล	เครื่องพิมพ์ความร้อนที่ติดใน เครื่องเก็บข้อมูล USB การสื่อสารแบบเรียงลําดับ RS232
ตําแหน่งแตะสูงสุด	99 (สนับสนุนการตั้งค่าการแตะไม่เท่าเทียมกัน)

ความสามารถในการวัด

การวัด 3 ขั้นตอน

การทดสอบอัตราส่วน 3 ขั้นตอนพร้อมกัน • การระบุกลุ่มด้วยตนเอง 0

เชื่อมต่อสายทดสอบด้านความดันสูงและความดันต่ํา (สีเหลือง/สีเขียว/สีแดง/สีดํา) กับปลาย A/B/C/O ที่ตรงกัน หลังจากที่ใส่ค่าความดันสูงและความดันต่ําตามชื่อและประเภทการดึง, อุปกรณ์จะวัดอัตราการหมุนสามเฟสโดยอัตโนมัติ, คํานวณค่าความผิดพลาดสําหรับแต่ละเฟส, ระบุกลุ่มสายไฟแปลง, และแสดงตําแหน่งที่แม่นยําของเครื่องเปลี่ยนทับ.การทดสอบจะเสร็จสิ้นในวินาทีที่มีผลทั้งหมดแสดงบนหน้าจอสัมผัส 7 นิ้ว.

การวัดในระยะเดียว

การทดสอบอัตราส่วนของแปลงแปลง 1 ขั้นตอน • ความละเอียด

สําหรับเครื่องปรับแปลง 1 ขั้นตอนหรือการตรวจสอบ 1 ขั้นตอนละ 1 ขั้นตอน ให้เลือกโหมดการวัด 1 ขั้นตอนอุปกรณ์ใช้แรงดันการทดสอบกับคู่เฟสที่กําหนดและวัดอัตราการหมุนที่แม่นยําด้วย ± 0ความแม่นยํา 0.1% เหมาะสําหรับเครื่องแปลงการกระจายแบบเฟสเดียว เครื่องแปลงอุปกรณ์ และการศึกษาด้านการวินิจฉัยระยะละเฟสอย่างละเอียด

การวัดเครื่องแปลงแบบ Z

การทดสอบตัวแปลงซิกซากพิเศษ • การวิเคราะห์การเปลี่ยนเฟสและสมดุล

รูปแบบการวัดเฉพาะสําหรับเครื่องแปลง Z-type (zigzag) เครื่องแปลงปรับตรง เครื่องแปลงติดดิน เครื่องแปลงเตาไฟฟ้า เครื่องแปลงเปลี่ยนเฟส และเครื่องแปลงสมดุลอุปกรณ์ใช้ลําดับการตื่นเต้นเฉพาะเจาะจงและการวัดอัลการิทึมที่เหมาะสมกับการตั้งค่าการล่อที่โดดเด่นของชนิดของแปลง, ส่งปริมาตรการวัดที่ครบถ้วนที่สุดที่มีในเครื่องทดสอบพกพา

การทดสอบกระบวนการทํางาน

เชื่อมต่อสายทดสอบConnect the high-voltage side leads (A/B/C/O) to the transformer HV terminals and low-voltage side leads (a/b/c/o) to the LV terminals following the on-screen wiring diagram for the selected transformer type.
ปริมาตรค่าเข้ากรอกค่าความแรงสูงและความดันต่ําระดับการแตะ (ระยะทางการแตะ) และประเภทการแตะในหน้าจอสัมผัส 7 นิ้วอุปกรณ์บันทึกปริมาตรเหล่านี้สําหรับความผิดพลาดอัตโนมัติและการคํานวณตําแหน่งในจุดดันทั้งหมด.
เลือกโหมดการวัดเลือกระหว่างโหมดการวัดสามเฟส, เอกเฟส, หรือ Z-type ขึ้นอยู่กับแปลงแปลงที่กําลังทดสอบ เครื่องมือใช้ลําดับการตื่นเต้นที่เหมาะสมโดยอัตโนมัติ
ทําการวัดกดเริ่มต้นเพื่อเริ่มต้นการทดสอบ แหล่งไฟฟ้าแม่นยําสามเฟส อินเวอร์เตอร์ใช้แรงดันการทดสอบและเครื่องมือบันทึกค่าอัตราสัมพันธ์, เปอร์เซ็นต์ความผิดพลาด, มุมระหว่างเฟสและการระบุกลุ่มสายไฟพร้อมกัน.
เก็บ, พิมพ์, หรือส่งออกผลดูผลการตรวจสอบบนจอสัมผัส เก็บข้อมูลใน USB flash drive พิมพ์ผ่านเครื่องพิมพ์ความร้อนที่ติดตั้ง หรือโอนไปยัง PC ผ่าน RS232 สําหรับการสร้างรายงานและการอาร์ชิฟ

การใช้งาน

•การผลิตเครื่องแปลงพลังงาน:การทดสอบสายการผลิตของเครื่องแปลงพลังงานครึ่งเสร็จและเสร็จ เพื่อตรวจสอบความถูกต้องของอัตราการหมุน, ความสามารถในการเปลี่ยนตัวกระป๋อง, และการตั้งค่าการล่อ ก่อนการรับและส่งจากโรงงาน.

•การใช้งานและการติดตั้งเครื่องแปลง:การตรวจสอบที่สถานที่ของเครื่องแปลงที่ติดตั้งใหม่ ก่อนการใช้พลังงาน เพื่อกําหนดข้อมูลส่วนประมาณเบอร์ลีน เพื่อการเปรียบเทียบการบํารุงรักษาป้องกันในอนาคต

•การบํารุงรักษาและการวินิจฉัยป้องกันการทดสอบประจําการตามกฎระเบียบการทดสอบป้องกันของกระทรวงพลังงานไฟฟ้า เพื่อตรวจพบคลุมสั้นระหว่างการหมุน การทําลายของเครื่องเปลี่ยนทับ และความผิดพลาดในการล่อลม ก่อนที่มันจะทําให้เครื่องแปลงล้มเหลว

•การทดสอบสับสเตชั่นและอุตสาหกรรม:การวิเคราะห์อัตราส่วนที่ครบถ้วนของกระจายไฟฟ้า, พลังงาน และเครื่องแปลงพิเศษในสถานีไฟฟ้า, โรงงานอุตสาหกรรม, สถานที่พลังงานที่สามารถปรับปรุงได้ใหม่ และการดําเนินงานเหมืองแร่

คํา ถาม ที่ ถาม บ่อย

Q1: เครื่อง XHBB128B สามารถทดสอบแปลงแบบไหนได้?

XHBB128B สามารถใช้งานได้กับแทบทุกชนิดของเครื่องแปลง รวมถึงเครื่องแปลงพลังงานแบบสามเฟสและแบบเดียว, เครื่องแปลงการกระจาย, เครื่องแปลงแบบ Z (zigzag),เครื่องปรับเปลี่ยนเครื่องปรับ, เครื่องแปลงพื้นดิน เครื่องแปลงเตาไฟฟ้า เครื่องแปลงเปลี่ยนเฟส และ เครื่องแปลงสมดุลอุปกรณ์นี้รองรับกลุ่มสายไฟ 011 ด้วยการระบุอัตโนมัติ และสามารถวัดเครื่องเปลี่ยนเข็มด้วยตําแหน่งสูงสุด 99รวมถึงการตั้งค่าการติดต่อแบบไม่เท่าเทียมกัน

คําถามที่ 2: การให้พลังงานของเครื่องปรับระดับความแม่นยําสามเฟสช่วยเพิ่มความแม่นยําอย่างไร?

เครื่องทดสอบอัตราส่วนแบบดั้งเดิมใช้พลังงานสายไฟฟ้าแบบหนึ่งเฟส ซึ่งมีการบิดเบือนฮาร์มอนิกที่ส่งผลกระทบต่อความแม่นยําของการวัดXHBB128B ใช้พลังงานแลกเปลี่ยนความแม่นยําสามเฟสที่ทําเองเป็นแหล่งวัด. วิธีนี้กําจัดการแทรกแซงฮาร์มอนิกของสายไฟฟ้าโดยสิ้นเชิง, ให้ความแม่นยําที่คงที่ ± 0.1%คุณภาพการวัดไม่ถูกส่งผลกระทบโดยสิ้นเชิง เนื่องจากความดันในการทดสอบถูกสังเคราะห์อย่างอิสระ.

Q3: อุปกรณ์สามารถตรวจสอบการตัดสั้นระหว่างการหันได้หรือไม่?

ใช่ หนึ่งในความสามารถทางการวินิจฉัยที่สําคัญของ XHBB128B คือการตรวจพบวงจรสั้นระหว่างการหันในวงจรแปลงอัตราการหมุนที่มีประสิทธิภาพเบี่ยงเบนจากค่าปริมาณอุปกรณ์จะวัดอัตราส่วนจริงด้วยความละเอียด 0.0001 และเปรียบเทียบมันกับค่าที่คาดหวังรวมกันกับระบบป้องกันวงจรสั้นระหว่างการหมุนของเครื่องมือระหว่างการทดสอบ, มันให้ทั้งความสามารถในการวินิจฉัยและความปลอดภัยในการปฏิบัติงาน

Q4: การระบุตําแหน่งของเครื่องเปลี่ยนกระดูกมือทํางานอย่างไรกับการกระดูกมือที่ไม่เท่าเทียมกัน

หลังจากที่ใส่ค่าความดันสูงและต่ําตามชื่อ, ระดับการติดต่อเท่ากัน (เช่น 1,25% สําหรับเครื่องแปลง 110 ± 8 × 1,25%) และประเภทการติดต่อ (จํานวนตําแหน่ง)อุปกรณ์จะคํานวณอัตโนมัติอัตราคัดส่วนที่คาดหวังสําหรับตําแหน่งแตปแต่ละระหว่างการวัด, มันเปรียบเทียบอัตราการวัดกับตําแหน่งที่คํานวณทั้งหมดและระบุอย่างแม่นยําที่ทับที่เปลี่ยนที่ปัจจุบันตั้งนี้ทํางานแม้กระทั่งสําหรับเครื่องแปลงที่ตําแหน่งระบายน้ําที่ระบุไม่ได้อยู่ในจุดกลาง, และสําหรับการตั้งค่าการติดต่อที่ไม่สมมาตร เมื่อความเข้มความแรงสัมพันธ์ไม่ตรงข้ามตําแหน่ง

Q5: เงื่อนไขการซื้อคืออะไร และมีอะไรอยู่ในแพคเกจ?

XHBB128B ส่งเป็นชุดพร้อมใช้งานครบครันรวมถึงเครื่องมือการทดสอบหลัก (360 × 290 × 170 มม, 5.9 กิโลกรัม), กล่องเคเบิลแยก (ขนาดเดียวกัน, 5.65 กิโลกรัม) ที่มีสายทดสอบ HV และ LV ทั้งหมดสายไฟฟ้า, สายเคเบิลติดดิน, แฟลชไดรฟ์ USB, และกระดาษพิมพ์ความร้อนแต่ละหน่วยถูกบรรจุไว้ในกล่องพลาสติกวิศวกรรมที่แข็งแกร่ง มีหลายฟังก์ชัน ที่ทนต่อความหนาวและอุณหภูมิXZH TEST ให้การรับประกันจากผู้ผลิตแบบมาตรฐาน พร้อมการครอบคลุมที่ขยายออกไปเป็นตัวเลือก จํานวนการสั่งซื้อขั้นต่ํา 1 หน่วย พร้อมเงื่อนไขการชําระเงิน T / T
