การวินิจฉัยที่แม่นยํา ของการผิดปกติภายในทรานฟอร์ม

เครื่องทดสอบการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุง

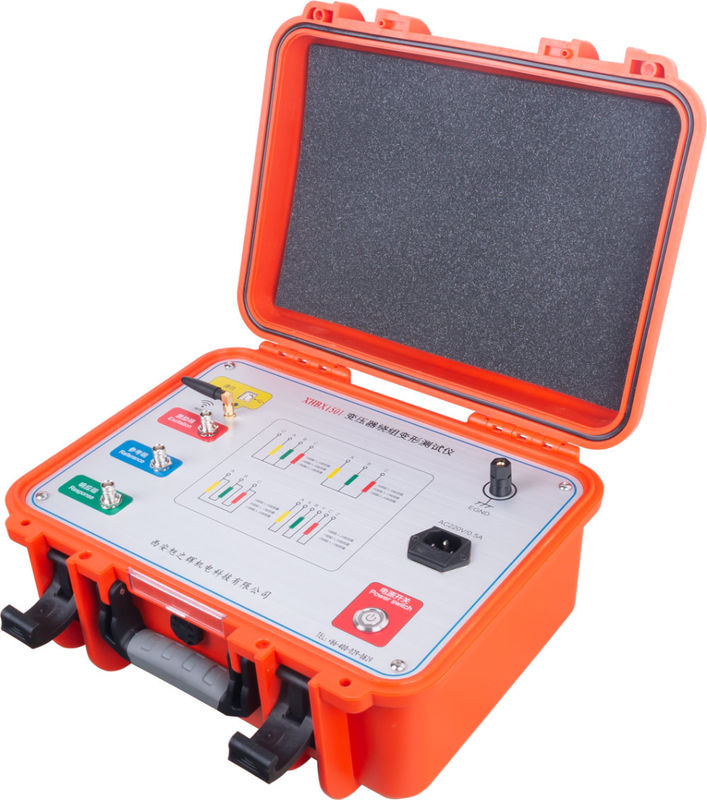

XHBX1501 transformer winding deformation tester uses the frequency response analysis method to measure the winding deformation of the transformer according to the national power industry standard DL/T911-2004มันคือการตรวจสอบลักษณะการตอบสนองความถี่ของความถี่ของแต่ละการล่อของทรานฟอร์เมอร์และเปรียบเทียบผลการตรวจสอบตั้งหรือแนวราบอัตราการเปลี่ยนแปลงในลักษณะการตอบสนองอัมพลิทูด-ความถี่กําหนดการปรับปรุงที่อาจเกิดขึ้นในทรานฟอร์เมอร์การล่อ.

เครื่องทดสอบการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงการปรับปรุงส่วนการวัดเป็นกล่องดําประกอบด้วยการผลิตสัญญาณและการวัดสัญญาณ. ส่วนการวิเคราะห์จะสมบูรณ์โดยคอมพิวเตอร์เน็ตบุ๊ค ส่วนส่วนการวัดจะเชื่อมต่อกับคอมพิวเตอร์เน็ตบุ๊คผ่าน USB หรือเครือข่าย

• ใช้เครื่องควบคุมที่ใช้ไมโครโปรเซสเซอร์ความเร็วสูง
• พอร์ตสื่อสาร USB ระหว่างคอมพิวเตอร์และเครื่องมือ
• สายพาน Bluetooth แบบไร้สาย (ไม่จําเป็น) สําหรับการสื่อสารระหว่างคอมพิวเตอร์และเครื่องมือ
• การเคลื่อนไหวของฮาร์ดแวร์นํา DDS เทคโนโลยีการ sweeping ความถี่ความเร็วสูงดิจิตอลพิเศษ (สหรัฐอเมริกา) ซึ่งสามารถตรวจสอบความผิดพลาดอย่างแม่นยํา เช่นการบิด, กระจาย, การย้าย, หันการปรับแปลงวงจรสั้นระหว่างการหมุน และวงจรสั้นต่อการติดต่อระหว่างระยะ.
• การทดสอบแบบ A / D 16 บิตแบบ dual-channel ความเร็วสูง (การทดสอบสนามเพื่อเปลี่ยนเครื่องเปลี่ยนกระบอก, ลักษณะโค้งของคลื่นมีการเปลี่ยนแปลงอย่างชัดเจน)
• การปรับซอฟต์แวร์อัมพลิทูด์ออกสัญญาณ, พีคอัมพลิทูด์สูงสุดคือ ± 10V
• คอมพิวเตอร์จะวิเคราะห์ผลการทดสอบและผลิตเอกสารอิเล็กทรอนิกส์โดยอัตโนมัติ (Word)
• อุปกรณ์มีฟังก์ชันของการวัดคลื่นคลื่นแบบเส้นตรงและการวัดคลื่นคลื่นคลื่นแบบแบ่งแยก ระบบวัดแบบคู่ที่เข้ากันได้กับ 2 รูปแบบการวัดประเภททางเทคนิคในประเทศปัจจุบัน.
• ลักษณะความถี่ความถี่ตรงกับตัวชี้วัดทางเทคนิคแห่งชาติของเครื่องทดสอบลักษณะความถี่ความถี่อับซิสซ่า (ความถี่) มีสองประเภทของการระดมเส้นตรงและการระดมโลการิธม์ดังนั้นเส้นโค้งที่พิมพ์สามารถเป็นเส้นโค้งการระบุเส้นตรงหรือเส้นโค้งการระบุลอกอริธมิก และผู้ใช้สามารถเลือกตามความต้องการจริง
• ระบบวิเคราะห์ข้อมูลอัตโนมัติสําหรับข้อมูลการตรวจจับ
  • การเปรียบเทียบแนวราบของความคล้ายคลึงระหว่างระยะ A, B และ C
  • ผลการวิเคราะห์คือ
    • 1 สม่ําเสมอดีมาก
    • 2 ความจืดหยุ่นที่ดี
    • 3 ความสม่ําเสมอที่ไม่ดี
    • 4 ความคงที่ไม่ดีมาก
  • การเปรียบเทียบความยาว A-A, B-B, C-C ใช้ข้อมูลเดิมและข้อมูลปัจจุบันในระยะเดียวกันเพื่อเปรียบเทียบการปรับปรุงการล่อ
  • ผลการวิเคราะห์คือ
    • 1 การล่อแบบปกติ
    • 2 การบิดเบือนเบา
    • 3 ความบิดเบือนที่ปานกลาง
    • 4 การบิดเบือนที่หนัก
• สามารถสร้างเอกสารอิเล็กทรอนิกส์ใน Word ให้เป็นระบบอัตโนมัติ เพื่อเก็บและพิมพ์
• อุปกรณ์ตอบสนองอย่างเต็มที่กับความต้องการทางเทคนิคของมาตรฐานพลังงาน DL/T911-2004 "วิธีการวิเคราะห์การตอบสนองความถี่สําหรับการปรับปรุงความผิดปกติของเครื่องแปลงพลังงาน"

ความแรงดันที่ต่ํา - กุ้งความถี่

ขอบความแรงสูง - ความถี่
