| Place of Origin: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| Model Number: | XHHV535-2L |

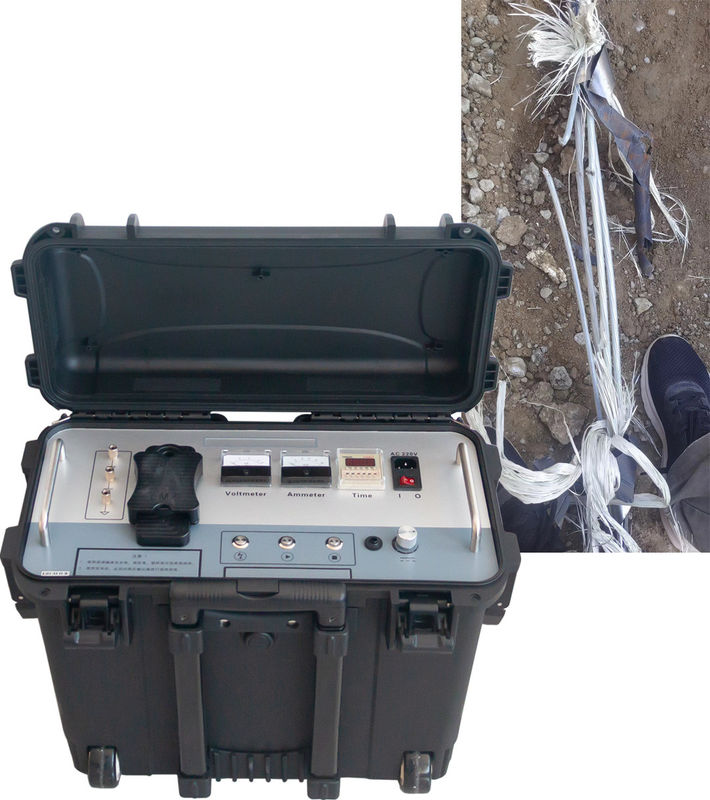

เครื่อง XHHV535-2L เป็นเครื่องกำเนิดแรงดันสูง DC แบบพกพาพิเศษที่ให้ พลังงานคายประจุ 1225J ที่แรงดันสูงสุด 35kV สำหรับการระบุตำแหน่งความผิดพลาดของสายเคเบิลใต้ดินและการทดสอบแรงดันไฟฟ้า DC ด้วยน้ำหนักเพียง 25 กก. จึงเป็นเครื่องที่เบาที่สุดในซีรีส์ XHHV535 ทำให้เป็นตัวเลือกที่เหมาะสำหรับวิศวกรภาคสนามที่ให้ความสำคัญกับ ความสะดวกในการพกพาสูงสุด โดยไม่ลดทอนความสามารถ
การรวมแหล่งกำเนิดแรงดันสูง DC, ตัวเก็บประจุเก็บพลังงาน 2µF และช่องว่างลูกบอลคายประจุแรงดันสูงไว้ในโครงเครื่องเดียวที่กะทัดรัด เครื่อง XHHV535-2L จึงเข้ามาแทนที่หม้อแปลงทดสอบ กล่องควบคุม และตัวเก็บประจุเก็บพลังงานพัลส์แบบดั้งเดิมที่มีน้ำหนักรวมกันมากกว่า 100 กิโลกรัม การออกแบบเอาต์พุตที่ป้องกันการลัดวงจรช่วยให้เอาต์พุตแรงดันสูงสามารถลัดวงจรลงกราวด์ได้โดยตรงในขณะที่ยังคงทำงานได้ตามปกติ ซึ่งทนทานต่อแรงกระตุ้นได้อย่างแท้จริง สอดคล้องกับ DL/T846-2016 และ DL/T474-2017.
| แรงดันสูงกระแทก | 0~35kV (ค่าเริ่มต้น 0~32kV) |
|---|---|
| แรงดันไฟฟ้าเผาไหม้ | 0~32kV |
| ตัวเก็บประจุในตัว | 2µF |
| พลังงานคายประจุ | 0~1225J (ค่าเริ่มต้น 0~1024J) |
| ขั้วแรงดันเอาต์พุต | ขั้วลบ |
| กระแสลัดวงจร | 0~320mA |
| กำลังกระแทก | 400W |
| ความแม่นยำแรงดันสูง | ระดับ 1.5 |
| การป้องกันอุณหภูมิเกิน | 65°C |
| การป้องกันกระแสเกิน | 8mA (>4S) ด้านแรงดันสูง |
| น้ำหนัก | ไม่เกิน 25 กก. |
| ขนาด | 540L x 310W x 460H มม. |
| แหล่งจ่ายไฟ | AC220V±10%, 50Hz±1Hz (60Hz ปรับแต่งได้) |
| อุณหภูมิแวดล้อม | -25 ~ +65 °C |
| ส่วนประกอบ | จำนวน | คำอธิบาย |
|---|---|---|
| ยูนิตโฮสต์ | 1 | เครื่องกำเนิดแรงดันสูง DC แบบรวม |
| สายเคเบิลเอาต์พุตแรงดันสูง | 1 | เชื่อมต่อโฮสต์กับแกนสายเคเบิลที่ทดสอบ |
| สายดิน | 1 | สายดินเครื่องมือ 4mm² + สายดินแท่งคายประจุ 2.5mm² |
| สายไฟ | 1 | สายไฟ AC220V สำหรับเครื่องมือ |
| ฟิวส์ | 5 | ฟิวส์สำรองสำหรับระบบไฟ AC220V |
| แท่งคายประจุ | 1 | การจำกัดกระแส DC / การคายประจุแบบลัดวงจร |
เครื่อง XHHV535-2L ถูกสร้างขึ้นมาเพื่อ ช่างบริการภาคสนาม, ผู้รับเหมาทดสอบสายเคเบิลอิสระ และ ทีมบำรุงรักษาสาธารณูปโภค ที่ต้องการเครื่องกำเนิดแรงดันสูงแบบพกพาสำหรับหนึ่งคน ซึ่งสามารถขนย้ายระหว่างไซต์งานได้โดยไม่ต้องยกอุปกรณ์ ด้วยน้ำหนักเพียง 25 กก. จึงเหมาะสำหรับ การขนย้ายโดยผู้ปฏิบัติงานคนเดียว ไปยังห้องใต้ดินที่จำกัด บ่อพักน้ำ และสถานีไฟฟ้าระยะไกล เหมาะสำหรับการระบุตำแหน่งความผิดพลาดของสายเคเบิลจำหน่ายแรงดันต่ำ การทดสอบการว่าจ้างการติดตั้งสายเคเบิลใหม่ และโปรแกรมบำรุงรักษาเชิงป้องกันตามกำหนด ซึ่งการติดตั้งอย่างรวดเร็วและรอยเท้าด้านโลจิสติกส์ที่น้อยที่สุดมีความสำคัญอย่างยิ่ง
ถาม: เครื่องกำเนิดแรงดันสูงทำงานอย่างไรในการตรวจจับความผิดพลาดของสายเคเบิล?
เครื่องกำเนิดแรงดันสูงจะคายประจุพัลส์พลังงานสูงเข้าไปในสายเคเบิลที่ชำรุด ทำให้เกิดส่วนโค้งแรงดันสูงที่ควบคุมได้ที่จุดความผิดพลาด ส่วนโค้งนี้จะสร้างทั้งสัญญาณเสียง (เสียงดังที่ตรวจจับได้ด้วยไมโครโฟนพื้นดิน) และพัลส์แม่เหล็กไฟฟ้า (ตรวจจับได้ด้วยเครื่องรับแบบเหนี่ยวนำ) ด้วยการรวมเวลาที่สัญญาณเสียงและแม่เหล็กมาถึง ผู้ปฏิบัติงานสามารถระบุตำแหน่งความผิดพลาดที่แน่นอนได้อย่างแม่นยำ—เทคนิคที่เรียกว่าการซิงโครไนซ์เสียง-แม่เหล็ก
ถาม: ฉันควรเลือกช่วงแรงดันไฟฟ้าใดสำหรับสายเคเบิลประเภทต่างๆ?
การเลือกแรงดันไฟฟ้าโดยทั่วไปจะตามแรงดันไฟฟ้าที่ใช้งานที่ระบุของสายเคเบิล สำหรับสายเคเบิลแรงดันต่ำ (สูงสุด 1kV) ให้ใช้ช่วง 8kV หรือ 12kV สำหรับสายเคเบิลจำหน่ายแรงดันปานกลาง (6-15kV) ให้ใช้ช่วง 16kV สำหรับสายเคเบิลส่งแรงดันสูง (35kV ขึ้นไป) ให้ใช้ช่วง 32kV ควรปรึกษาสเปกแรงดันไฟฟ้าทดสอบสูงสุดของผู้ผลิตสายเคเบิลเสมอ และตรวจสอบให้แน่ใจว่าได้รักษาความปลอดภัยทั้งหมดไว้ระหว่างการทำงานแรงดันสูง
ถาม: ต้องสังเกตข้อควรระวังด้านความปลอดภัยใดบ้างระหว่างการทำงานของเครื่องกำเนิดแรงดันสูง?
การทดสอบเครื่องกำเนิดแรงดันสูงต้องใช้มาตรการความปลอดภัยที่เข้มงวด ตรวจสอบให้แน่ใจเสมอว่าสายเคเบิลได้ตัดพลังงานและแยกออกจากแหล่งจ่ายไฟทั้งหมดก่อนทำการเชื่อมต่อ กำหนดระยะห่างปลอดภัยขั้นต่ำ 5 เมตร รอบพื้นที่ทดสอบพร้อมป้ายเตือน บุคลากรทุกคนต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสม รวมถึงเสื้อผ้าที่ทนทานต่อส่วนโค้ง ถุงมือฉนวน HV และรองเท้าหุ้มส้นฉนวน คุณสมบัติด้านความปลอดภัยในตัว—การคายประจุอัตโนมัติเมื่อปิดเครื่อง การหยุดฉุกเฉิน และการล็อคอินเตอร์ล็อกแรงดันศูนย์—ให้การป้องกันเพิ่มเติม แต่ไม่ควรแทนที่ขั้นตอนความปลอดภัยที่เหมาะสม
ถาม: ข้อดีของระดับพลังงานที่แตกต่างกัน (จูล) ในเครื่องนี้คืออะไร?
ระดับพลังงานที่แตกต่างกันมีวัตถุประสงค์ในการวินิจฉัยที่แตกต่างกัน การตั้งค่าพลังงานต่ำ (เช่น 864J–1024J) เหมาะสำหรับการยืนยันความผิดพลาดเบื้องต้นและการระบุตำแหน่งความผิดพลาดที่มีความต้านทานสูง ซึ่งพลังงานที่มากเกินไปอาจทำให้สายเคเบิลเสียหายได้ พลังงานปานกลาง (1225J–2048J) ให้ความแรงของสัญญาณเสียงที่เหมาะสมสำหรับการระบุตำแหน่งความผิดพลาดทั่วไปส่วนใหญ่ พลังงานสูง (2450J+) สงวนไว้สำหรับสายเคเบิลที่ยาวมาก สถานการณ์การฝังลึก หรือความผิดพลาดที่มีความต้านทานสูง ซึ่งต้องใช้การสร้างส่วนโค้งที่แรงขึ้นเพื่อสร้างสัญญาณเสียงที่ตรวจจับได้ การเลือกสามระดับช่วยให้ผู้ปฏิบัติงานสามารถจับคู่เอาต์พุตพลังงานกับสภาพภาคสนามได้
ถาม: การรับประกันและการสนับสนุนใดบ้างที่รวมอยู่กับเครื่องกำเนิดแรงดันสูงนี้?
การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องในการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO 9001:2015 แต่ละยูนิตประกอบด้วยเครื่องกำเนิดแรงดันสูง สายเคเบิลเอาต์พุต HV สายดิน แท่งคายประจุ คู่มือผู้ใช้ และกล่องขนส่งที่ทนทาน มีบริการติดตั้ง ณ สถานที่ การว่าจ้าง และการฝึกอบรมผู้ปฏิบัติงานด้านความปลอดภัยตามคำขอ มีอะไหล่สำรอง รวมถึงช่องว่างคายประจุ ตัวเก็บประจุ และไดโอด HV สำหรับการเปลี่ยนอย่างรวดเร็ว
