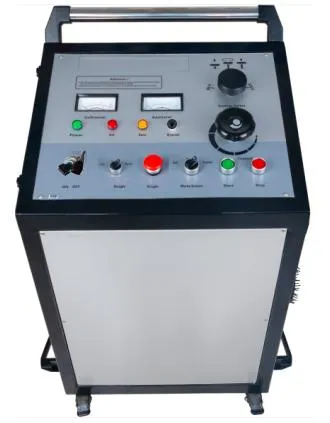

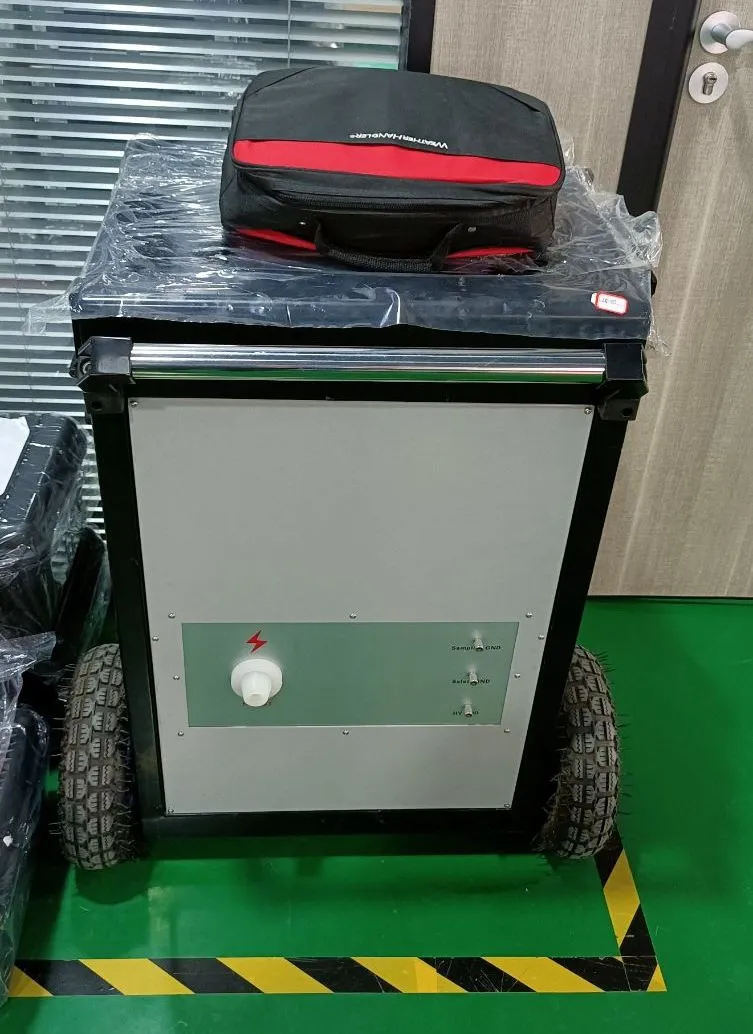

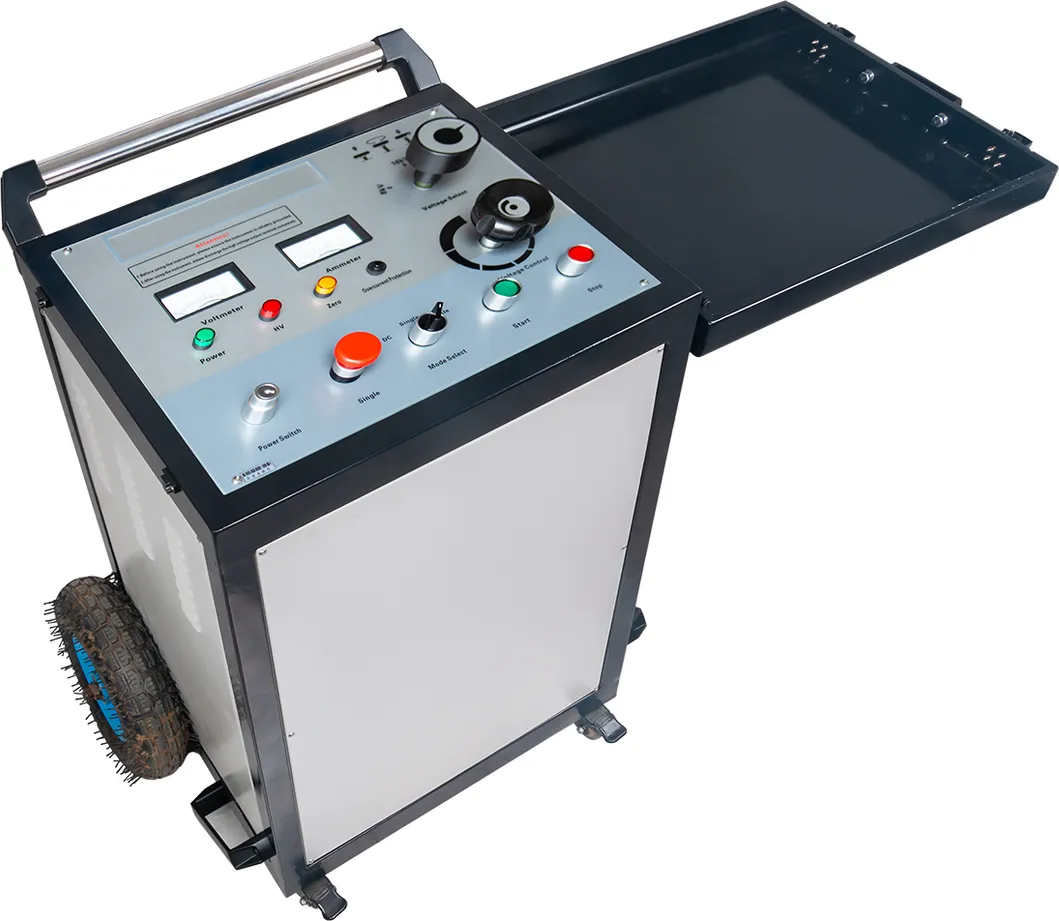

เครื่องกำเนิดไฟกระชากแรงดันสูงแบบสามความเร็วติดตั้งบนรถเข็นรุ่น 2048J เพื่อการวินิจฉัยข้อบกพร่องของสายเคเบิลที่มีความแม่นยำ

ถาม: เครื่องกำเนิดไฟฟ้ากระแสไฟกระชากแรงสูงทำงานอย่างไรในการตรวจจับความผิดพลาดของสายเคเบิล?

เครื่องกำเนิดไฟฟ้ากระแสไฟกระชากจะปล่อยพัลส์พลังงานสูงเข้าไปในสายเคเบิลที่ชำรุด ทำให้เกิดส่วนโค้งแรงดันสูงที่ควบคุมได้ ณ จุดที่ชำรุด ส่วนโค้งนี้จะสร้างทั้งสัญญาณเสียง (เสียงดังที่ตรวจจับได้ด้วยไมโครโฟนภาคพื้นดิน) และพัลส์แม่เหล็กไฟฟ้า (ตรวจจับได้ด้วยเครื่องรับแบบเหนี่ยวนำ) ด้วยการรวมเวลาที่สัญญาณเสียงและแม่เหล็กไฟฟ้ามาถึง ผู้ปฏิบัติงานสามารถระบุตำแหน่งที่ชำรุดได้อย่างแม่นยำ ซึ่งเป็นเทคนิคที่เรียกว่าการซิงโครไนซ์อะคูสติก-แม่เหล็ก

ถาม: ฉันควรเลือกช่วงแรงดันไฟฟ้าใดสำหรับสายเคเบิลประเภทต่างๆ?

การเลือกแรงดันไฟฟ้าโดยทั่วไปจะอ้างอิงจากแรงดันไฟฟ้าที่ใช้งานตามพิกัดของสายเคเบิล สำหรับสายเคเบิลแรงดันต่ำ (สูงสุด 1kV) ให้ใช้ช่วง 8kV หรือ 12kV สำหรับสายเคเบิลจำหน่ายแรงดันปานกลาง (6-15kV) ช่วง 16kV จะเหมาะสม สำหรับสายเคเบิลส่งแรงดันสูง (35kV ขึ้นไป) ให้ใช้ช่วง 32kV ควรปรึกษาสเปกแรงดันไฟฟ้าทดสอบสูงสุดของผู้ผลิตสายเคเบิลเสมอ และตรวจสอบให้แน่ใจว่าได้รักษาช่องว่างความปลอดภัยทั้งหมดไว้ระหว่างการทำงานด้วยแรงดันไฟฟ้าสูง

ถาม: ต้องสังเกตข้อควรระวังด้านความปลอดภัยใดบ้างระหว่างการทำงานของเครื่องกำเนิดไฟฟ้ากระแสไฟกระชาก?

การทดสอบเครื่องกำเนิดไฟฟ้ากระแสไฟกระชากแรงสูงต้องใช้มาตรการความปลอดภัยที่เข้มงวด ควรตรวจสอบให้แน่ใจเสมอว่าสายเคเบิลได้ตัดการจ่ายไฟและแยกออกจากแหล่งจ่ายไฟทั้งหมดแล้วก่อนทำการเชื่อมต่อ กำหนดเขตความปลอดภัยขั้นต่ำ 5 เมตร รอบพื้นที่ทดสอบพร้อมป้ายเตือน บุคลากรทุกคนต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสม รวมถึงเสื้อผ้าที่ทนต่อส่วนโค้ง ถุงมือฉนวน HV และรองเท้าหุ้มปลายฉนวน คุณสมบัติด้านความปลอดภัยในตัว เช่น การคายประจุอัตโนมัติเมื่อปิดเครื่อง ปุ่มหยุดฉุกเฉิน และการล็อคแรงดันไฟฟ้าเป็นศูนย์ ให้การป้องกันเพิ่มเติม แต่ไม่ควรใช้แทนขั้นตอนความปลอดภัยที่เหมาะสม

ถาม: ข้อดีของระดับพลังงานที่แตกต่างกัน (จูล) ในหน่วยนี้คืออะไร?

ระดับพลังงานที่แตกต่างกันมีวัตถุประสงค์ในการวินิจฉัยที่แตกต่างกัน การตั้งค่าพลังงานต่ำ (เช่น 864J–1024J) เหมาะสำหรับการยืนยันความผิดพลาดเบื้องต้นและการระบุตำแหน่งความผิดพลาดที่มีความต้านทานสูง ซึ่งพลังงานที่มากเกินไปอาจทำให้สายเคเบิลเสียหายได้ พลังงานปานกลาง (1225J–2048J) ให้ความแรงของสัญญาณเสียงที่เหมาะสมสำหรับการระบุตำแหน่งความผิดพลาดตามปกติส่วนใหญ่ พลังงานสูง (2450J+) สงวนไว้สำหรับสายเคเบิลที่ยาวมาก สถานการณ์ที่ฝังลึก หรือความผิดพลาดที่มีความต้านทานสูงที่ต้องการการสร้างส่วนโค้งที่แรงขึ้นเพื่อสร้างสัญญาณเสียงที่ตรวจจับได้ การเลือกสามระดับช่วยให้ผู้ปฏิบัติงานสามารถจับคู่เอาต์พุตพลังงานกับสภาพภาคสนามได้

ถาม: การรับประกันและการสนับสนุนใดบ้างที่รวมอยู่กับเครื่องกำเนิดไฟฟ้ากระแสไฟกระชากนี้?

การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องในการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO 9001:2015 แต่ละหน่วยประกอบด้วยเครื่องกำเนิดไฟฟ้ากระแสไฟกระชาก สายเคเบิลเอาต์พุต HV สายเคเบิลกราวด์ แท่งคายประจุ คู่มือผู้ใช้ และรถเข็นสำหรับงานหนักพร้อมล้อล็อกเพื่อการขนส่งที่ปลอดภัย มีบริการติดตั้ง ณ สถานที่ การทดสอบการใช้งาน และการฝึกอบรมด้านความปลอดภัยของผู้ปฏิบัติงานตามคำขอ มีอะไหล่สำรองรวมถึงช่องว่างคายประจุ ตัวเก็บประจุ และไดโอด HV สำหรับการเปลี่ยนอย่างรวดเร็ว
