| สถานที่กำเนิด: | Xi'an, Shaanxi, China |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE/ISO |
| Model Number: | XHHV535-4Z |

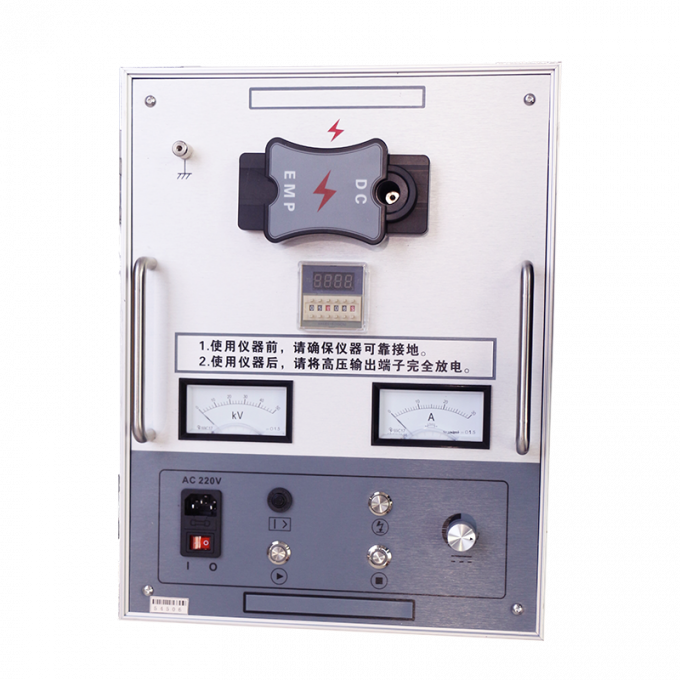

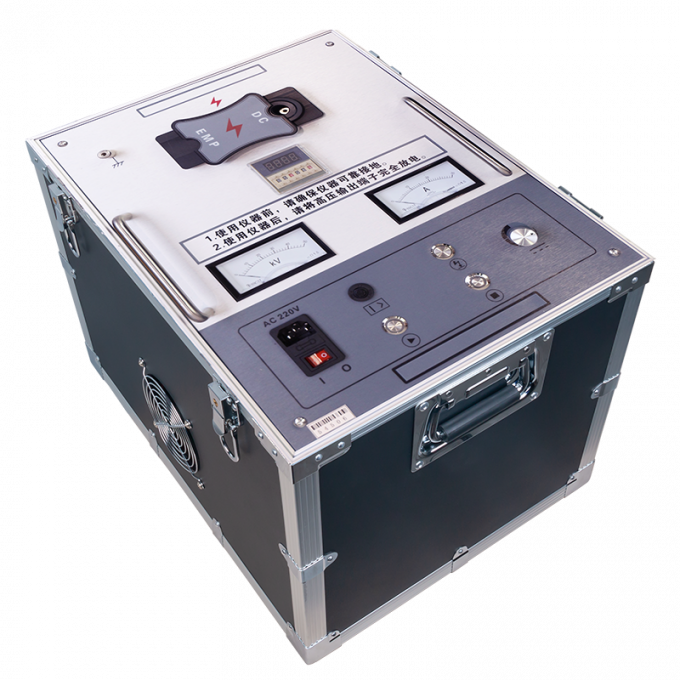

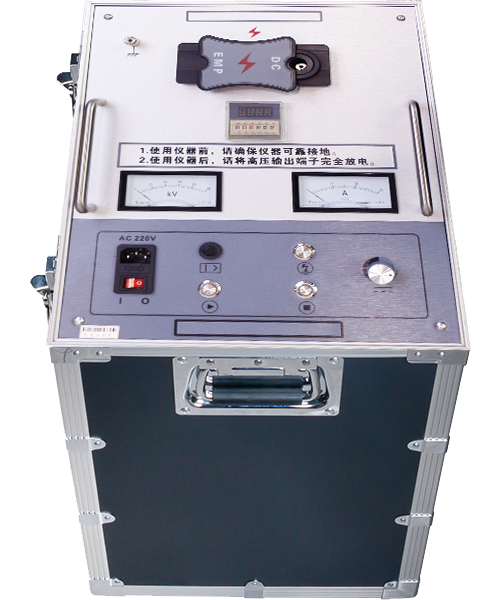

เครื่องกำเนิดไฟฟ้าแรงสูงแบบพัลส์ XHHV535-4Z เป็นระบบที่ใช้ในการสร้างสัญญาณพัลส์แรงดันไฟฟ้าสูงแบบ DC และสร้างสัญญาณทดสอบทางไฟฟ้าที่มีพารามิเตอร์ที่ต้องการ มักใช้เป็นแหล่งจ่ายไฟแรงสูงแบบกระแทกสำหรับการตรวจจับความผิดปกติของสายเคเบิลที่มีระดับแรงดันไฟฟ้า 35kV และต่ำกว่า แรงดันไฟฟ้ากระแทกคือ 0-35kV มี ตัวเก็บประจุ 4μF ในตัว และพลังงานการคายประจุสูงสุดถึง 2450J เครื่องกำเนิดไฟฟ้าแรงสูงแบบกระแทก XHHV535-4Z ประกอบด้วยวงจรชาร์จและวงจรคายประจุ จะสุ่มตัวอย่างแรงดันไฟฟ้าของสายเคเบิลแรงสูงและส่งไปยังวงจรควบคุมแรงดันไฟฟ้า โดยทั่วไปจะใช้ในการทดสอบความผิดปกติของแฟลชโอเวอร์แรงสูงและการกำหนดจุดความผิดปกติแบบซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็ก อุปกรณ์นี้รวมแหล่งกำเนิดไฟฟ้าแรงสูงแบบ DC, ตัวเก็บประจุพลังงาน และช่องว่างลูกบอลคายประจุไว้ในหน่วยพกพาเดียวที่มีน้ำหนัก
ไม่เกิน 40 กก. ซึ่งทดแทนหม้อแปลงทดสอบแบบดั้งเดิม, กล่องปฏิบัติการ และตัวเก็บประจุพลังงานแบบพัลส์ที่มีน้ำหนักมากกว่า 100 กิโลกรัมได้อย่างสมบูรณ์ ทำให้เป็น อุปกรณ์แรงดันไฟฟ้าสูงแบบพัลส์ DC แบบพกพาที่เบาที่สุด ที่มีอยู่ในปัจจุบันคุณสมบัติผลิตภัณฑ์
| 0~35kV (ปรับได้) | ตัวเก็บประจุในตัว |
|---|---|
| 4μF | พลังงานการคายประจุ |
| สูงสุด 2450J | ขั้วแรงดันไฟฟ้าขาออก |
| ขั้วลบ | กำลังกระแทก |
| 400W | กระแสลัดวงจร |
| 0~320mA | ความแม่นยำแรงดันไฟฟ้าสูง |
| ระดับ 1.5 | การป้องกันอุณหภูมิเกิน |
| 65°C | การป้องกันกระแสเกิน |
| 12A (มากกว่า 8S) ด้านแรงดันไฟฟ้าต่ำ | น้ำหนัก |
| ไม่เกิน 40 กก. | ขนาด |
| 430L × 345W × 550H มม. | แหล่งจ่ายไฟ |
| AC220V±15%, 50Hz±2Hz (60Hz สามารถปรับแต่งได้) | อุณหภูมิแวดล้อม |
| -25 ~ +65°C | การใช้งาน |

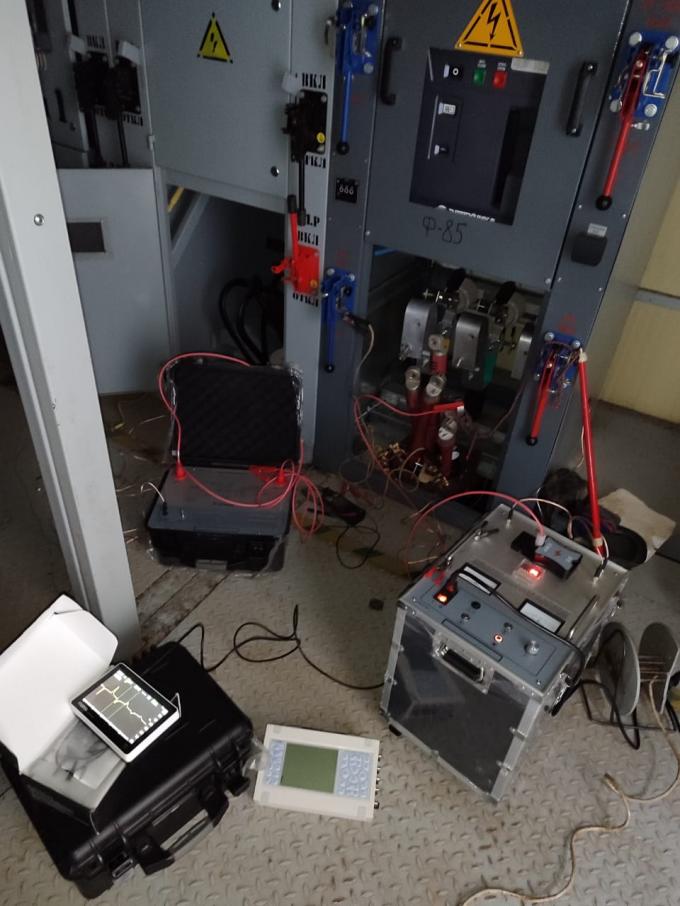

เครื่องกำเนิดไฟฟ้าแรงสูงจะปล่อยพัลส์พลังงานสูงเข้าไปในสายเคเบิลที่ชำรุด ทำให้เกิดส่วนโค้งแรงดันสูงที่ควบคุมได้ ณ จุดที่ชำรุด ส่วนโค้งนี้จะสร้างทั้งสัญญาณเสียง (เสียงดังที่ตรวจจับได้ด้วยไมโครโฟนภาคพื้นดิน) และพัลส์แม่เหล็กไฟฟ้า (ตรวจจับได้ด้วยเครื่องรับเหนี่ยวนำ) ด้วยการรวมเวลาที่สัญญาณเสียงและแม่เหล็กไฟฟ้ามาถึง ผู้ปฏิบัติงานสามารถระบุตำแหน่งที่ชำรุดได้อย่างแม่นยำ ซึ่งเป็นเทคนิคที่เรียกว่าการซิงโครไนซ์ด้วยคลื่นเสียงและแม่เหล็ก
ถาม: ฉันควรเลือกระยะแรงดันไฟฟ้าใดสำหรับสายเคเบิลประเภทต่างๆ?
การเลือกแรงดันไฟฟ้าโดยทั่วไปจะอิงตามแรงดันไฟฟ้าปฏิบัติการที่กำหนดของสายเคเบิล สำหรับสายเคเบิลแรงดันต่ำ (สูงสุด 1kV) ให้ใช้ช่วง 8kV หรือ 12kV สำหรับสายเคเบิลจำหน่ายแรงดันปานกลาง (6-15kV) ช่วง 16kV จะเหมาะสม สำหรับสายเคเบิลส่งแรงดันสูง (35kV ขึ้นไป) ให้ใช้ช่วง 32kV ควรปรึกษาสเปกแรงดันไฟฟ้าทดสอบสูงสุดของผู้ผลิตสายเคเบิลเสมอ และตรวจสอบให้แน่ใจว่าได้รักษาความปลอดภัยทั้งหมดไว้ระหว่างการทำงานด้วยแรงดันไฟฟ้าสูง
ถาม: ต้องปฏิบัติตามข้อควรระวังด้านความปลอดภัยใดบ้างระหว่างการทำงานของเครื่องกำเนิดไฟฟ้าแรงสูง?
การทดสอบเครื่องกำเนิดไฟฟ้าแรงสูงแบบกระแทกต้องใช้มาตรการความปลอดภัยที่เข้มงวด ควรตรวจสอบให้แน่ใจเสมอว่าสายเคเบิลได้ตัดการจ่ายไฟและแยกออกจากแหล่งจ่ายไฟทั้งหมดแล้วก่อนทำการเชื่อมต่อ กำหนดระยะห่างความปลอดภัยขั้นต่ำ 5 เมตร รอบพื้นที่ทดสอบพร้อมป้ายเตือน บุคลากรทุกคนต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสม รวมถึงเสื้อผ้าที่ทนทานต่อการอาร์ค, ถุงมือฉนวน HV และรองเท้าหุ้มฉนวนไดอิเล็กทริก คุณสมบัติด้านความปลอดภัยในตัว เช่น การคายประจุอัตโนมัติเมื่อปิดเครื่อง, ปุ่มหยุดฉุกเฉิน และการเชื่อมต่อแบบอินเตอร์ล็อกที่แรงดันไฟฟ้าเป็นศูนย์ ให้การป้องกันเพิ่มเติม แต่ไม่ควรใช้แทนขั้นตอนความปลอดภัยที่เหมาะสม
ถาม: ข้อดีของระดับพลังงานที่แตกต่างกัน (จูล) ในเครื่องนี้คืออะไร?
ระดับพลังงานที่แตกต่างกันมีวัตถุประสงค์ในการวินิจฉัยที่แตกต่างกัน การตั้งค่าพลังงานต่ำ (เช่น 864J–1024J) เหมาะสำหรับการยืนยันความผิดปกติเบื้องต้นและการระบุตำแหน่งความผิดปกติที่มีความต้านทานสูง ซึ่งพลังงานที่มากเกินไปอาจทำให้สายเคเบิลเสียหายได้ พลังงานปานกลาง (1225J–2048J) ให้ความแรงของสัญญาณเสียงที่เหมาะสมสำหรับการระบุตำแหน่งความผิดปกติทั่วไป พลังงานสูง (2450J+) สงวนไว้สำหรับสายเคเบิลที่ยาวมาก, สถานการณ์ที่ฝังลึก หรือความผิดปกติที่มีความต้านทานสูงที่ต้องการการสร้างส่วนโค้งที่แรงขึ้นเพื่อสร้างสัญญาณเสียงที่ตรวจจับได้ การเลือกสามระดับช่วยให้ผู้ปฏิบัติงานสามารถจับคู่เอาต์พุตพลังงานกับสภาพภาคสนามได้
ถาม: การรับประกันและการสนับสนุนใดบ้างที่รวมอยู่กับเครื่องกำเนิดไฟฟ้าแรงสูงนี้?

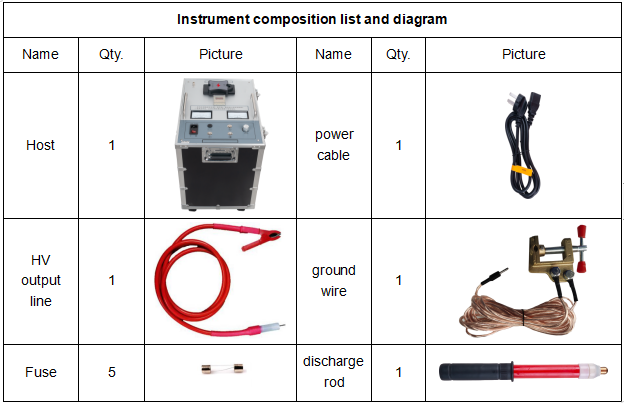

การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องในการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO 9001:2015 แต่ละหน่วยประกอบด้วยเครื่องกำเนิดไฟฟ้าแรงสูง, สายเคเบิลเอาต์พุต HV, สายกราวด์, แท่งคายประจุ, คู่มือผู้ใช้ และกล่องขนส่งที่ทนทาน มีบริการติดตั้ง ณ สถานที่, การทดสอบการใช้งาน และการฝึกอบรมความปลอดภัยสำหรับผู้ปฏิบัติงานตามคำขอ มีอะไหล่รวมถึงช่องว่างคายประจุ, ตัวเก็บประจุ และไดโอด HV สต็อกไว้สำหรับการเปลี่ยนอย่างรวดเร็ว
