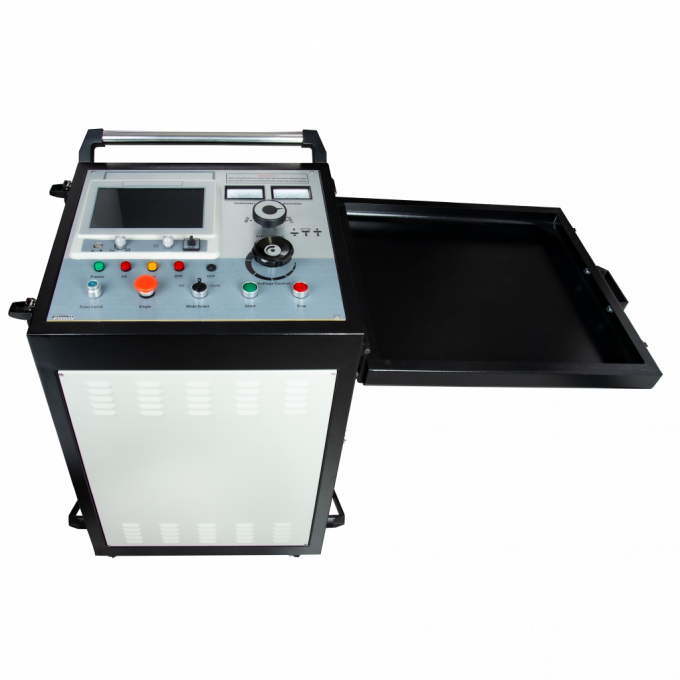

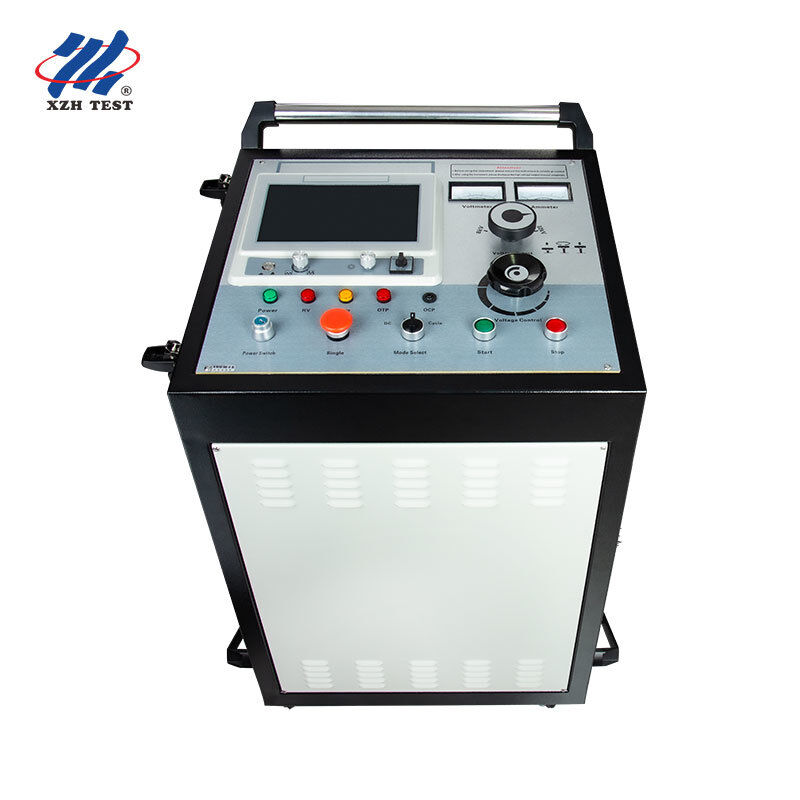

ระบบทดสอบข้อบกพร่องของสายเคเบิลแบบรวม 2048J 32kV สำหรับการวินิจฉัยสายไฟใต้ดิน

ถาม: เครื่องกำเนิดแรงดันสูงทำงานอย่างไรในการตรวจจับความผิดปกติของสายเคเบิล?

เครื่องกำเนิดแรงดันสูงจะคายประจุพัลส์พลังงานสูงเข้าไปในสายเคเบิลที่ชำรุด ทำให้เกิดส่วนโค้งแรงดันสูงที่ควบคุมได้ ณ จุดที่เกิดความผิดปกติ ส่วนโค้งนี้จะสร้างทั้งสัญญาณเสียง (เสียงดังที่สามารถตรวจจับได้ด้วยไมโครโฟนภาคพื้นดิน) และพัลส์แม่เหล็กไฟฟ้า (สามารถตรวจจับได้ด้วยเครื่องรับเหนี่ยวนำ) ด้วยการรวมเวลาที่สัญญาณเสียงและแม่เหล็กมาถึง ผู้ปฏิบัติงานสามารถระบุตำแหน่งความผิดปกติที่แน่นอนได้อย่างแม่นยำ ซึ่งเป็นเทคนิคที่เรียกว่าการซิงโครไนซ์อะคูสติก-แม่เหล็ก

ถาม: ฉันควรเลือกระดับแรงดันไฟฟ้าใดสำหรับสายเคเบิลประเภทต่างๆ?

การเลือกแรงดันไฟฟ้าเป็นไปตามแรงดันไฟฟ้าที่กำหนดของสายเคเบิลเป็นแนวทางทั่วไป สำหรับสายเคเบิลแรงดันต่ำ (สูงสุด 1kV) ให้ใช้ช่วง 8kV หรือ 12kV สำหรับสายเคเบิลจำหน่ายแรงดันปานกลาง (6-15kV) ช่วง 16kV เหมาะสม สำหรับสายเคเบิลส่งแรงดันสูง (35kV ขึ้นไป) ให้ใช้ช่วง 32kV ควรปรึกษาสเปกแรงดันไฟฟ้าทดสอบสูงสุดของผู้ผลิตสายเคเบิลเสมอ และตรวจสอบให้แน่ใจว่าได้รักษาความปลอดภัยตามระยะห่างที่กำหนดไว้ทั้งหมดระหว่างการทำงานด้วยแรงดันสูง

ถาม: ต้องสังเกตข้อควรระวังด้านความปลอดภัยใดบ้างระหว่างการทำงานของเครื่องกำเนิดแรงดันสูง?

การทดสอบเครื่องกำเนิดแรงดันสูงต้องมีมาตรการความปลอดภัยที่เข้มงวด ตรวจสอบให้แน่ใจเสมอว่าสายเคเบิลได้ตัดการจ่ายไฟและแยกออกจากแหล่งจ่ายไฟทั้งหมดแล้วก่อนทำการเชื่อมต่อ สร้างระยะห่างปลอดภัยขั้นต่ำ 5 เมตร รอบพื้นที่ทดสอบพร้อมป้ายเตือน บุคลากรทุกคนต้องสวมใส่อุปกรณ์ป้องกันส่วนบุคคลที่เหมาะสม รวมถึงเสื้อผ้าที่ทนต่อการเกิดประกายไฟ, ถุงมือฉนวน HV และรองเท้าหุ้มฉนวนไดอิเล็กทริก คุณสมบัติด้านความปลอดภัยในตัว เช่น การคายประจุอัตโนมัติเมื่อปิดเครื่อง, ปุ่มหยุดฉุกเฉิน และการล็อคแรงดันศูนย์ ให้การป้องกันเพิ่มเติม แต่ไม่ควรใช้แทนขั้นตอนความปลอดภัยที่เหมาะสม

ถาม: ข้อดีของระดับพลังงานที่แตกต่างกัน (จูล) ในยูนิตนี้คืออะไร?

ระดับพลังงานที่แตกต่างกันมีวัตถุประสงค์ในการวินิจฉัยที่แตกต่างกัน การตั้งค่าพลังงานต่ำ (เช่น 864J–1024J) เหมาะสำหรับการยืนยันความผิดปกติเบื้องต้นและการระบุตำแหน่งความผิดปกติความต้านทานสูง ซึ่งพลังงานที่มากเกินไปอาจทำให้สายเคเบิลเสียหายได้ พลังงานปานกลาง (1225J–2048J) ให้ความแรงของสัญญาณเสียงที่เหมาะสมสำหรับการระบุตำแหน่งความผิดปกติทั่วไป พลังงานสูง (2450J+) สงวนไว้สำหรับสายเคเบิลที่ยาวมาก, สถานการณ์การฝังลึก หรือความผิดปกติความต้านทานสูงที่ต้องการการสร้างส่วนโค้งที่แรงขึ้นเพื่อสร้างสัญญาณเสียงที่ตรวจจับได้ การเลือกสามระดับช่วยให้ผู้ปฏิบัติงานสามารถจับคู่เอาต์พุตพลังงานกับสภาพภาคสนามได้

ถาม: การรับประกันและการสนับสนุนใดบ้างที่รวมอยู่กับเครื่องกำเนิดแรงดันสูงนี้?

การรับประกันมาตรฐาน 12 เดือนสำหรับข้อบกพร่องจากการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดอายุการใช้งาน ได้รับการรับรอง CE และ ISO 9001:2015 แต่ละยูนิตประกอบด้วยเครื่องกำเนิดแรงดันสูง, สายเคเบิลเอาต์พุต HV, สายดิน, แท่งคายประจุ, คู่มือผู้ใช้ และโซลูชันการขนส่งที่ป้องกัน มีบริการติดตั้ง ณ สถานที่, การทดสอบการใช้งาน และการฝึกอบรมผู้ปฏิบัติงานด้านความปลอดภัยตามคำขอ มีอะไหล่สำรอง รวมถึงช่องว่างคายประจุ, ตัวเก็บประจุ และไดโอด HV สำหรับการเปลี่ยนอย่างรวดเร็ว
