บ้าน > ผลิตภัณฑ์ >
เครื่องหาความผิดพลาดของสายไฟฟ้า
>
XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: XZH TEST
ได้รับการรับรอง: CE/ISO
Model Number: XHDD503C
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
XZH TEST
ได้รับการรับรอง:
CE/ISO
Model Number:
XHDD503C
แสดงความละเอียด:
1024*600
น้ำหนัก:
6.7กก
การพกพาได้:
แบบพกพาและน้ำหนักเบา
ชื่อผลิตภัณฑ์:
การแพร่กระจายสนามแม่เหล็กความเร็วสูงสำหรับการตรวจจับจุดผิดพลาดที่รวดเร็วและแม่นยำ
ช่องสัญญาณ:
ช่องสัญญาณเสียงและช่องสนามแม่เหล็ก
แหล่งจ่ายไฟ:
ชุดแบตเตอรี่ลิเธียมไอออนในตัว (8.4V, 4.4AH)
ขนาด:
479x387x210mm (พร้อมเคส PVC)
วัสดุสอบสวน:
สายสลัดอลูมิเนียมสีดํา
เน้น:

High Light

เน้น:

เครื่องตรวจสอบความผิดพลาดเคเบิล TDR ที่แม่นยํา

,

เครื่องตรวจสอบความผิดพลาดสาย TDR ที่แม่นยํา

,

เครื่องตรวจสอบความผิดพลาด TDR

Trading Information
Minimum Order Quantity:
1unit
รายละเอียดการบรรจุ:
กล่องไม้
เวลาการส่งมอบ:
5-8 วันทำงาน
Payment Terms:
T/T
สามารถในการผลิต:
2000 หน่วย/ปี
คําอธิบายสินค้า

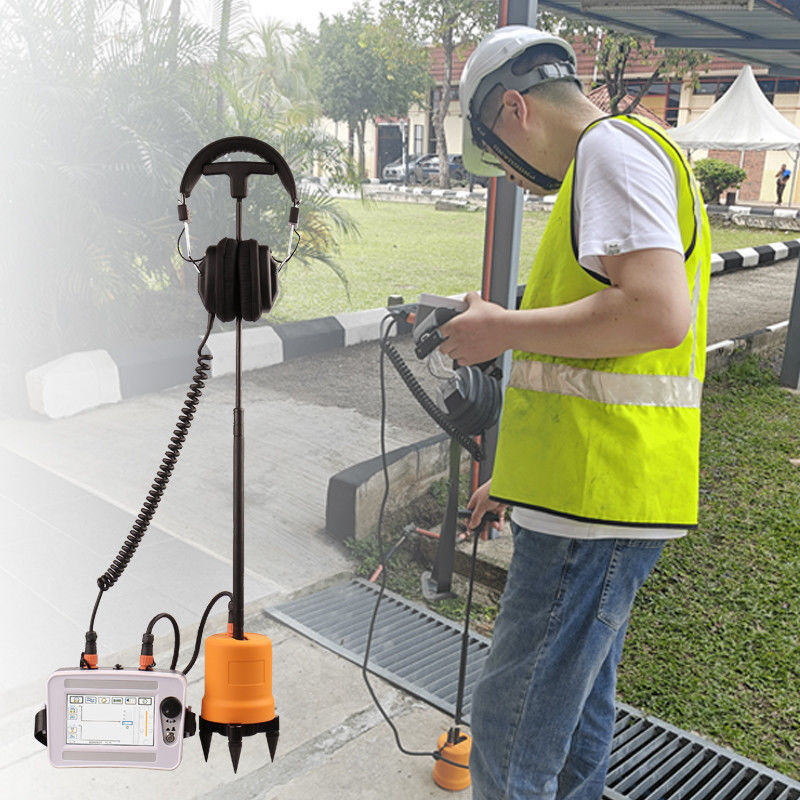

รายละเอียดสินค้า:XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 0

เครื่องระบุตำแหน่งข้อผิดพลาดสายเคเบิล XHDD503C ใช้หลักการซิงโครไนซ์ด้วยเสียงและแม่เหล็กของการรับสัญญาณการสั่นสะเทือนและการเหนี่ยวนำแม่เหล็กไฟฟ้าเพื่อระบุตำแหน่งเฉพาะของจุดบกพร่องของสายเคเบิล ด้วยความช่วยเหลือของเครื่องกำเนิดพัลส์แรงดันไฟฟ้าสูง จุดบกพร่องจะถูกแฟลชและปล่อย ปรากฏการณ์ทางกายภาพ เช่น คลื่นการสั่นสะเทือน คลื่นเสียง และคลื่นแม่เหล็กไฟฟ้าที่เกิดจากการปล่อยแฟลชโอเวอร์ของจุดบกพร่องจะถูกรวบรวมโดยโพรบเฉพาะของเครื่องมือระบุตำแหน่ง หลังจากประมวลผลอย่างชาญฉลาดโดยโฮสต์ ระยะทางข้อผิดพลาดและเสียงข้อผิดพลาดจะแสดงขึ้น ในที่สุด ตำแหน่งที่แม่นยำของจุดบกพร่องจะถูกตัดสินโดยการได้ยินและการมองเห็นของผู้ทดสอบ นั่นคือ งานการวางตำแหน่งที่แม่นยำของจุดบกพร่องของสายเคเบิล "โดยตรงเหนือสายเคเบิล ภายในช่วงการวัดคร่าวๆ" เสร็จสมบูรณ์


เครื่องระบุตำแหน่งข้อผิดพลาดสายเคเบิล XHDD503C เหมาะสำหรับข้อผิดพลาดแบบความต้านทานต่ำ, ไฟฟ้าลัดวงจร, วงจรเปิด และสายไฟขาดของสายเคเบิลไฟฟ้าต่างๆ, สายโคแอกเซียล และสายไฟแรงดันต่ำและสายไฟที่มีระดับแรงดันไฟฟ้าที่แตกต่างกัน, ส่วนตัดขวางที่แตกต่างกัน และสื่อที่แตกต่างกัน รวมถึงการรั่วไหลและข้อผิดพลาดความต้านทานสูง

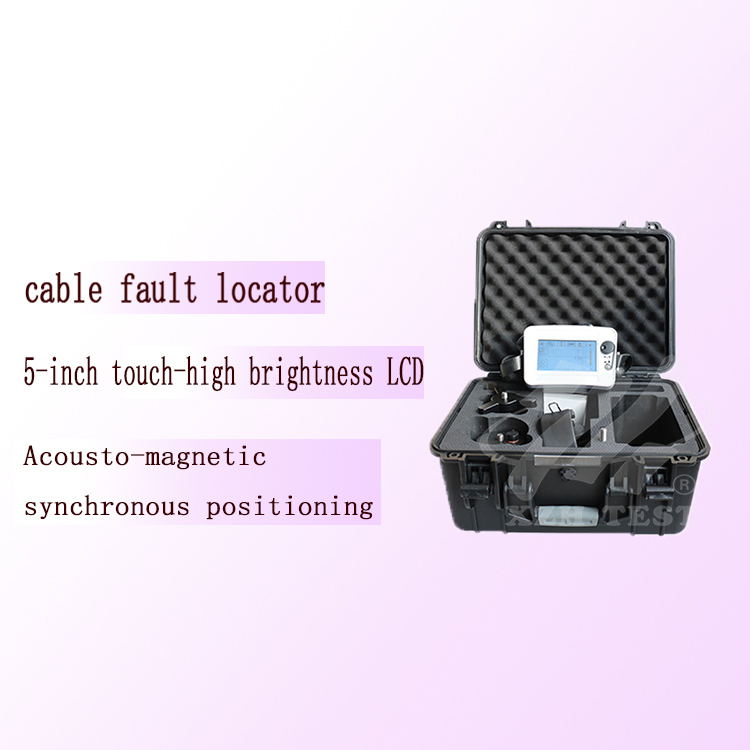

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 1

คุณสมบัติ:

1. หน้าจอ LCD สัมผัสขนาด 5 นิ้ว ความสว่างสูง รับประกันการมองเห็นในแสงแดด

2. ใช้เทคโนโลยีการวางตำแหน่งแบบซิงโครนัสด้วยเสียงและแม่เหล็กเพื่อคำนวณความแตกต่างของเวลาของเสียงและแม่เหล็กโดยอัตโนมัติ

3. ปรับค่าเกนและค่าทริกเกอร์ของสัญญาณเสียงและสัญญาณแม่เหล็กด้วยตนเองเพื่อให้เข้ากับจุดคงที่ในสภาพแวดล้อมต่างๆ

4. ด้วยเทคโนโลยีลดเสียงรบกวนพื้นหลัง คุณสามารถเลือกวิธีการกรองได้หลากหลาย

5. ด้วยฟังก์ชันลดเสียงรบกวนพื้นหลัง BNR และลดเสียงรบกวนแบบปิดเสียง

6. พร้อมตัวบ่งชี้การเบี่ยงเบนเส้นทาง

7. พร้อมเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น ระดับกันน้ำ IP65

8. แบตเตอรี่ลิเธียมความจุสูงในตัว, เวลาสแตนด์บายยาวนานเป็นพิเศษ, พร้อมเครื่องชาร์จเร็ว

9. ขนาดเล็กและน้ำหนักเบา ใช้งานง่าย อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่เรียบง่าย


การแนะนำอินเทอร์เฟซ:

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 2

อินเทอร์เฟซการทำงานประกอบด้วยพื้นที่แสดงผลคลื่นและพื้นที่ปรับพารามิเตอร์ ต่อไปนี้จะแนะนำฟังก์ชันของแต่ละส่วนทีละส่วนตามรูปด้านบน
1/2: การตั้งค่าทริกเกอร์สนามแม่เหล็ก/การตั้งค่าเกนสนามแม่เหล็ก
3/4: การตั้งค่าทริกเกอร์เสียง/การตั้งค่าเกนเสียง
5: ตัวบ่งชี้โพรบ
6: การตั้งค่าโหมดตัวกรอง
7: การตั้งค่าปิดเสียง
8: การตั้งค่า BNR
9: การตั้งค่าระดับเสียง
10: การแสดงพลังงาน
11: ตัวบ่งชี้เส้นทาง
13: สัญญาณแม่เหล็กไฟฟ้า
14: ความแรงของสนามแม่เหล็ก

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 3

พารามิเตอร์ทางเทคนิค:

ช่องเสียง-แบนด์วิดท์

l All-pass: 100Hz~1600Hz

l Low pass: 100Hz~300Hz

l High pass: 160Hz~1600Hz

l Band pass: 200Hz~600Hz

ช่อง การปรับ: เสียง แม่เหล็ก และแรงดันไฟฟ้า 8 ระดับ

เอาต์พุตเสียง: เกน: 16 ระดับ (0-112dB), อิมพีแดนซ์: 350Ω

ช่วงการตรวจจับ: 0.00-99.99ms, 75mV-75V

ความแม่นยำในการตรวจจับ: การวางตำแหน่ง: ≤0.1m; เส้นทาง: ≤0.5m

แหล่งจ่ายไฟทำงาน: แบตเตอรี่ลิเธียมมาตรฐาน 4*18650

เวลาสแตนด์บาย: มากกว่า 8 ชั่วโมง

อุณหภูมิแวดล้อม: -25-65℃; ความชื้นสัมพัทธ์: ≤90%

ขนาดปริมาตร: 428L×350W×230H

น้ำหนักรวม: 7 กก.

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 4

การใช้งาน:

ด้วยปริมาณการสั่งซื้อขั้นต่ำ 1 หน่วยและเงื่อนไขการชำระเงินแบบ T/T ลูกค้าสามารถรับผลิตภัณฑ์นี้ได้อย่างง่ายดายเพื่อเพิ่มขีดความสามารถในการตรวจจับข้อผิดพลาดของสายเคเบิล XZH TEST รับประกันความสามารถในการจัดหา 500 หน่วยต่อเดือน โดยมีเวลาจัดส่งที่รวดเร็ว 15 วันทำการ ผลิตภัณฑ์ได้รับการบรรจุอย่างปลอดภัยในบรรจุภัณฑ์ไม้เพื่อการขนส่งที่ปลอดภัย

ราคาอยู่ที่ EXW 1750 เครื่องระบุตำแหน่งข้อผิดพลาดสายเคเบิล XHDD503C ใช้วิธีการตรวจจับที่เป็นนวัตกรรมใหม่ของการซิงโครไนซ์ด้วยเสียงและแม่เหล็ก ทำให้เป็นเครื่องมืออเนกประสงค์สำหรับการทดสอบระยะทางไปยังสายเคเบิลข้อผิดพลาด อยู่ภายใต้หมวดหมู่ของผลิตภัณฑ์ Cable Fault Locator ซึ่งให้ความแม่นยำที่ไม่มีใครเทียบได้ในการระบุข้อผิดพลาดของสายเคเบิล

อุปกรณ์นี้มีเวลาใช้งานมากกว่า 8 ชั่วโมงต่อการชาร์จหนึ่งครั้ง ทำให้ผู้ใช้สามารถทำการทดสอบได้อย่างต่อเนื่องโดยไม่มีการหยุดชะงัก นอกจากนี้ เกนสัญญาณและความเข้มของสนามแม่เหล็กยังสามารถปรับได้ตั้งแต่ 0 ถึง 7 ทำให้ผู้ใช้สามารถตั้งค่าที่ปรับแต่งได้เพื่อการตรวจจับข้อผิดพลาดที่มีประสิทธิภาพ

เครื่องมือตรวจจับข้อผิดพลาดสายเคเบิลนี้มีน้ำหนัก 6.7 กก. จาก XZH TEST มีน้ำหนักเบาและพกพาสะดวก ทำให้เหมาะสำหรับงานภาคสนามและสถานการณ์การทดสอบในสถานที่ ไม่ว่าจะอยู่ในโทรคมนาคม การกระจายพลังงาน หรือการใช้งานทางอุตสาหกรรม XHDD503C ให้ประสิทธิภาพที่เชื่อถือได้และผลลัพธ์ที่แม่นยำในการระบุข้อผิดพลาดของสายเคเบิล

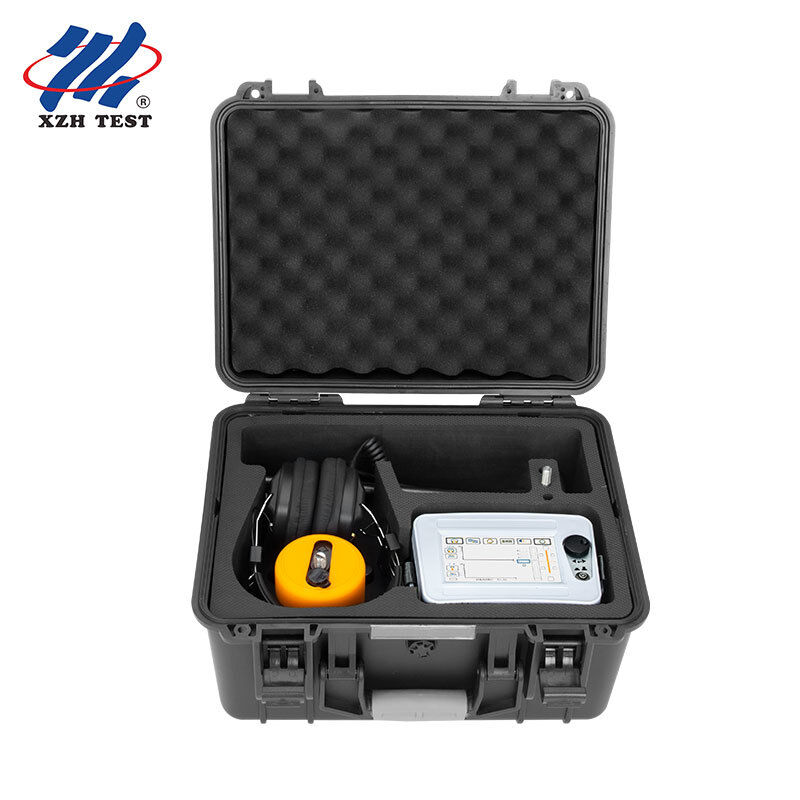

รายการบรรจุภัณฑ์

XHDD503C ตัวชี้จุดผิดพลาดสายไฟฟ้าใต้ดินดิจิตอลสําหรับการตรวจสอบความผิดพลาดที่แม่นยําและแม่นยํา 5
