| Place of Origin: | Shaanxi |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO、CE |
| Model Number: | XHGX507C |
สร้างโดยเฉพาะเจาะจงสําหรับทีมสํารวจก่อนการก่อสร้างที่ต้องการการตรวจสอบประโยชน์ภายใต้ดินที่น่าเชื่อถือเพื่อความสอดคล้องกับโครงการและลดความเสี่ยง
คําอธิบายสินค้า:

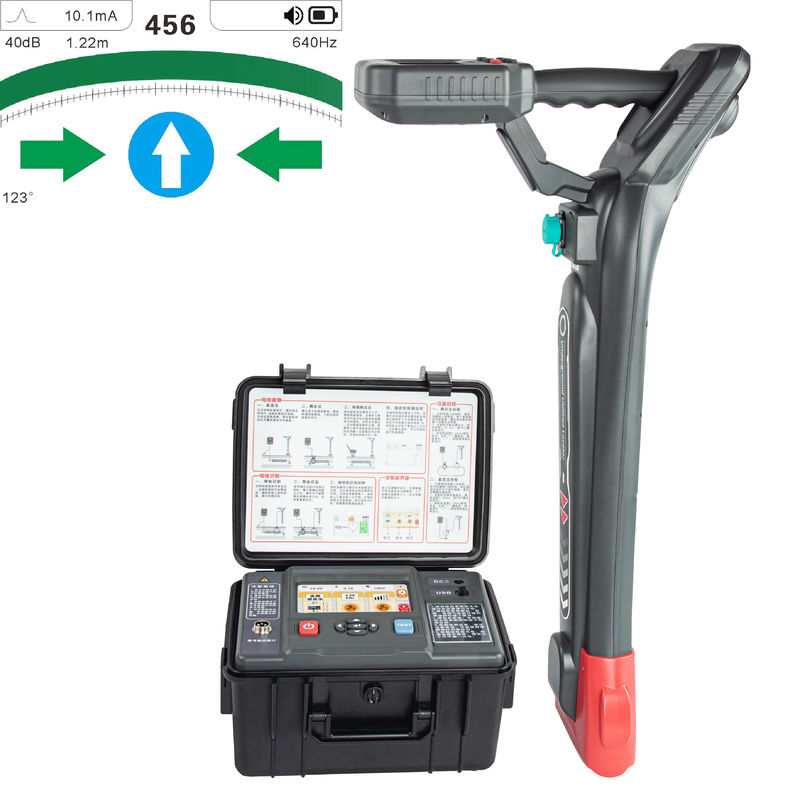

สายเคเบิลฉลาดท่อเครื่องตรวจจับ,หรือเรียกอีกชื่อหนึ่งว่า ทดสอบท่อ หรือ ทดสอบเส้นทาง เป็นเครื่องมือตรวจสอบเส้นทางที่มีผลงานที่ครบถ้วนอย่างแข็งแรง
การตรวจสอบเส้นทางท่อ, การระบุสายไฟฟ้า, การค้นหาความผิดพลาด, ฯลฯ อุปกรณ์ประกอบด้วยตัวส่งสัญญาณ, เครื่องจับกระแสส่งไฟฟ้า,เครื่องรับ,เครื่องจับกระแสอ่อนรับกระแส, เส้นทดสอบเชื่อมต่อ และ A-กรอบ (ไม่จําเป็น).
รายการเครื่องตรวจจับสายท่อสายเคเบิลที่ฉลาดสามารถใช้สําหรับการตรวจสอบเส้นทาง, การนับจํานวนท่อและการวัดความลึกของท่อเหล็กและสายไฟใต้ดินในสภาพแวดล้อมที่น้อยกว่าถ้ํามีความสามารถในการป้องกันการขัดขวาง, สามารถหาสถานที่และวัดความลึกได้อย่างแม่นยํา และเหมาะสําหรับการตรวจจับและลาดตระเวนของหลอดท่อโลหะใต้ดินต่างๆ, การจัดการและบํารุงรักษาหลอดท่อการวางแผนและก่อสร้างเทศบาล, การจําหน่ายไฟฟ้าและส่วนอื่น ๆ. มันเป็นหนึ่งในเครื่องมือที่จําเป็นสําหรับหน่วยบํารุงรักษาลําเลียง. ฟังก์ชันนี้ได้รับการดําเนินการโดยการร่วมมือของตัวส่งสัญญาณ, เครื่องรับ,เครื่องจับส่งสัญญาณและสายทดสอบเชื่อมต่อ.
ข้อมูลทางเทคนิค:
เครื่องส่ง:
| หน้าที่ | รูปแบบการส่งสัญญาณหลายความถี่ |
| พลังงานไฟฟ้า | 10.8Vแบตเตอรี่ลิธีอุปกรณ์จุใหม่ขนาดใหญ่ |
| วิธีการผลิต | วิธีการเชื่อมต่อตรง, วิธีการเชื่อม, วิธีการนํา |
ความถี่การออก |
640Hz 1.28kHz 2.56kHz 3.20kHz 4.09kHz 8.19kHz 10.2kHz 32.7kHz 650.6kHz, 81.9kHz, 197kHz |
| โหมดการออก | อัตโนมัติการระบุ ตัวตน อัตโนมัติการระบุตัวตน ตามอุปกรณ์เสริมต่างๆ |
| พลังการออก | สูงสุด 15W, 9ระดับ ปรับได้ |
| อุปทาน | ฟังก์ชันการจับคู่และการป้องกันอิมพเดนซ์ในเวลาจริงแบบอัตโนมัติเต็ม |
| ความดันการออกแบบตรง | 150Vppสูงสุด |
| การป้องกันวงจร | มีเครื่องป้องกันการอุดหนุนและการตัดสายสั้น |
| กระจกเหลว | 5-นิ้วLCDหน้าจอสี |
| การสัมผัส | ใช่, การสัมผัสแบบจุ |
| ขนาดเครื่องมือ | เกี่ยวกับ320mm (ความยาว) × 275mm (ความกว้าง) × 145mmความสูง) |
ผู้รับ:
หน้าที่ |
การตรวจสอบท่อ (การติดตามตําแหน่งสายไฟฟ้า, การแสดงทิศทาง, การวัดความลึก, การวัดกระแสไฟฟ้า), การระบุสายไฟฟ้า, การค้นหาความผิดพลาดในกรอบ A (ฟังก์ชันไม่จํากัด) |
| พลังงานไฟฟ้า | 8.4Vแบตเตอรี่ลิธีอุปกรณ์จุใหม่ขนาดใหญ่ |
| วิธีการ input | โคลล์รับที่ติดตั้ง มีเล็บยืดหยุ่น A-กรอบ(ปฏิบัติการตามความต้องการ) |
ความถี่รับ |
ความถี่การตรวจจับที่ทํางาน: 640Hz,1.28kHz,2.56kHz,3.20kHz,40.09kHz,8.19kHz,10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz ความถี่ของพลังงาน ความถี่การตรวจจับที่ไม่ทํางาน: 50Hz, 60Hz250Hz สาย RF ระยะความถี่การตรวจจับแบบเป้า: ความถี่กลางคือ320.7kHz 65.6kHz 81.9kHz197kHz |
| รูปแบบการตรวจสอบท่อ | วิธียอดกว้าง, วิธียอดแคบ, วิธีคลอง |
| จอแสดงการตรวจพบท่อ | รูปแบบการตั้งตําแหน่งแบบคลาสสิค รูปแบบการเคลื่อนไหวสาย, รูปแบบการวัดการบิดเบือนสัญญาณ |
ระยะการตรวจสอบท่อ |
วิธีการเชื่อมต่อตรง: โดยทั่วไปความยาวของสายไฟฟ้าสามารถ0 ~ 20กิโลเมตร ซึ่งกําหนดโดยหลักโดยความต้านทานพื้นดิน ความต้านทานสายไฟฟ้าและสายไฟฟ้าความลึกของการฝังศพ วิธีการเชื่อม: โดยทั่วไปความยาวของสายไฟสามารถ0 ~ 10กิโลเมตร ซึ่งกําหนดโดยหลักโดยความต้านทานพื้นดิน ความต้านทานสายไฟฟ้าและสายไฟฟ้าความลึกของการฝังศพ สายเคเบิล ลงฝังน้อยกว่าความลึก 2 เมตร |
| ความลึกและกระแสน้ํา | การแสดงความลึกของสายไฟฟ้าและค่ากระแสในเวลาจริง |
| ความลึกของการวัดท่อ | 0-20m |
ความละเอียด |
ความละเอียดตําแหน่งระนาบ ความละเอียดตําแหน่ง: ตําแหน่งแกนกลางของเคเบิลหรือท่อเป้าหมาย:± 5% (ความลึกของการฝัง 0-3m) -10% (ความลึกของการฝัง3m-20 เมตร) |
คํา แนะ นํา ที่ ถูก หรือ ไม่ ถูก |
กําจัดการแทรกแซงจากสายไฟที่อยู่ใกล้เคียง เมื่อวัดสายไฟที่อยู่ใกล้เคียง การวัดสายไฟที่อยู่ใกล้เคียงสามารถแยกแยกได้จากความเข้มข้นสัญญาณที่แตกต่างกัน และระดับระยะกระแสกระแสที่นํากลับมาโดยสายเคเบิลที่อยู่ใกล้เคียงกัน ดิสก์และจุดชี้เพื่อแยกสายไฟที่ทดสอบจากสายไฟที่อยู่ใกล้เคียง |
| คํา สอน ที่ ดี | เสียง FM ที่แตกต่างกันตามความแรงของสัญญาณ |
| จอแสดงผลต่อการขัดขวาง | สีเขียว: ไม่มีการขัดขวาง สีเขียว: ดี (ผลการทดสอบมีความน่าเชื่อถือ)) สีแดง: การแทรกแซงที่รุนแรง (ผลไม่น่าเชื่อถือ)) |
ความสามารถต่อต้านการแทรกแซง |
ระยะความถี่ในการรับที่แคบมาก และวิธีการประมวลผลดิจิตอลที่โดดเด่น สามารถยับยั้งความถี่ของความถี่และการรบกวนการทํางานของเคเบิลและท่อไฟที่อยู่ใกล้ๆ ได้อย่างสมบูรณ์ |
ระยะทางการแทรกแซง |
เมื่อใช้วิธีการเชื่อมและวิธีการผลักดัน เครื่องส่งจะสร้างการขัดแย้งในระยะทางที่สั้นระยะทางการแทรกแซงเกี่ยวข้องกับกําลังการส่งและความถี่ยิ่งพลังงานและความถี่สูงขึ้น ความรุนแรงจะเพิ่มขึ้น ระยะทางขั้นต่ําที่ตัวรับไม่ถูกรบกวนโดยตัวส่งมอบมักต้องมีการกําหนดด้วยการทดลอง: การตรวจพบท่อ: วิธีการเชื่อมสามารถยืนยันได้ว่าไม่มีการขัดขวางนอกนั้น5 เมตร, วิธีการระตุ้นสามารถยืนยันว่าไม่มีการแทรกแซงเกิน 20 เมตรการระบุสายเคเบิล: วิธีการเชื่อมสามารถยืนยันได้ว่า ไม่มีการขัดขวางใดๆ2 ~ 5m |
การระบุสายไฟฟ้า |
การระบุตัวmethod:ยืดหยุ่น อัจฉริยะ การระบุตัวจํานวน สายไฟที่สามารถ จะถูกปรับขนาด: 1 ถึง 20; ค่าปรับ: เปอร์เซ็นต์ปัจจุบันของสัญญาณที่รับและสัญญาณที่ส่งคือระหว่าง 75% และ 135% ของค่าการปรับขนาด ซึ่งเป็นหนึ่งจากเงื่อนไขสําหรับการระบุตัวอย่างอย่างสําเร็จ ทิศทาง: เครื่องจับส่ง เครื่องจับรับ และสัญญาณการบรรทุกต้องอยู่ในทิศทางเดียวกัน ซึ่งเป็นหนึ่งจากเงื่อนไขในการระบุตัวอย่างอย่างสําเร็จ |
ระยะการตรวจจับการระบุสายเคเบิล |
วิธีการเชื่อมต่อตรง: สามารถระบุสัญญาณที่มีความต้านทานวงจร0Ω~8kΩ(มักจะถึงความยาวของสายไฟฟ้า0 ~ 20กิโลเมตร โดยเฉพาะการกําหนดโดยความต้านทานของพื้นดินและความต้านทานของสายไฟ) วิธีการเชื่อม: สามารถระบุสัญญาณที่มีความต้านทานวงจร0Ω ถึง 1kΩ; (โดยทั่วไปสามารถบรรลุความยาวสายไฟฟ้าของ0~6 ซม. (กําหนดโดยหลักๆ โดยความต้านทานการกดดินและความต้านทานของสายไฟ) |
| กระจกเหลว | 4.3-นิ้ว LCDหน้าจอสี(จอความสว่างสูง)เห็นได้ในแสงอาทิตย์ |
| การสัมผัส | ใช่, การสัมผัสแบบจุ |
| อินเตอร์เฟซการเชื่อมต่อ | USB ประเภท Cท่าเรือ, โซกิตการบิน |
| กว้างภายในโค้ล | φ200mm (กว้างใหญ่สามารถปรับเปลี่ยนตามความต้องการ) |
| อุณหภูมิการทํางานและความชื้น | -10oC ~ 40oCใต้ 80% Rh |
| อุณหภูมิและความชื้นในการเก็บรักษา | -10oC ~ 50oC; ≤ 95% RHไม่มีการบด |
| ความต้านทานความดัน | AC2000V/rms (ก่อนปลายหน้าและปลายหลังของเปลือก) |
| เหมาะสําหรับความปลอดภัยกฎหมาย | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326ระดับการปนเปื้อน2 |
สนใจ XHGX507C สําหรับทีมของคุณ?ติดต่อเราสําหรับราคาปริมาณ, แผ่นข้อมูลเทคนิค, และตัวเลือกการตั้งค่าตามสั่ง
Q: XHGX507C เหมาะสําหรับการสํารวจบริการบริการก่อนการก่อสร้างและการปฏิบัติตามกฎหมายหรือไม่?
ใช่ เครื่อง XHGX507C ถูกออกแบบมาโดยเฉพาะสําหรับการสํารวจก่อนการก่อสร้าง Its ability to detect both energized (50Hz passive mode) and de-energized cables (transmitter modes) provides comprehensive underground utility mapping that supports regulatory compliance and helps prevent costly cable strikes.
คําถาม: เครื่องมือจะจัดการกับเว็บไซต์ที่มีอุปกรณ์อํานวยความสะดวกหลายที่ซ้อนกันอย่างไร?
การผสมผสานการทํางานหลายความถี่ การวัดปัจจุบัน และโหมดแอนเทนน่าแบบสองแบบ ให้กลยุทธ์หลายวิธีในการแก้ไขความจุกจุกของอุปกรณ์บริการโดยการเปรียบเทียบการตอบสนองสัญญาณที่ความถี่ที่แตกต่างกันและการวัดระดับปัจจุบัน, ผู้ประกอบการสามารถแยกอุปกรณ์บริการแต่ละราย แม้แต่ในทางเดินใต้ดินที่เต็มไปด้วยความหนาแน่น รูปแบบ Trough ให้ความแม่นยําเพิ่มเติมสําหรับการยืนยันเส้นทางสุดท้าย
Q: มีเอกสารอะไรที่สามารถผลิตจากการสํารวจสนามได้?
จอจอ LCD ของเครื่องแสดงแสดงให้ความลึกในเวลาจริงและการอ่านปัจจุบันที่สามารถบันทึกด้วยมือบนแผนที่ผู้ประกอบการมักจะระบุเส้นทางและความลึกของสายไฟฟ้าด้วยสีสเปรย์ และพบเอกสารด้วยภาพถ่ายและบันทึกที่เขียนอุปกรณ์เสริมบันทึกข้อมูลที่สามารถใช้ GPS ได้สําหรับการบูรณาการกับระบบการแผนที่ GIS
ถาม: สามารถตรวจจับท่อที่ไม่ใช่โลหะ เช่น PVC หรือ HDPE ได้หรือไม่?
เช่นเดียวกับเครื่องตรวจจับอิเล็กทรามาแกนติกอินดูคชั่นทั้งหมด เครื่อง XHGX507C สามารถตรวจจับวัตถุโลหะได้โดยการนําไฟฟ้าของวัตถุอย่างไรก็ตาม, หากท่อเหล่านี้มีสายส่องโลหะ (โดยทั่วไปติดตั้งพร้อมกับท่อพลาสติกระหว่างการก่อสร้าง), อุปกรณ์สามารถตรวจจับสายส่อง.ราดาร์เจาะพื้นดิน (GPR) จะต้องเป็นเทคโนโลยีที่สมบูรณ์.
Q: มีการรับประกันและการสนับสนุนอะไร?
การรับประกันมาตรฐาน 12 เดือนต่อความบกพร่องทางการผลิต พร้อมการสนับสนุนทางเทคนิคตลอดชีวิต มีการรับรอง CE และ ISO 9001:2015 ชุดครบครันประกอบด้วยเครื่องรับ เครื่องส่ง เครื่องเชื่อมเครื่องกริ๊ปคอปเลนการฝึกอบรมในสถานที่และตัวเลือกการรับประกันที่ขยายให้บริการสําหรับบริษัทที่ให้คําปรึกษาด้านวิศวกรรม
