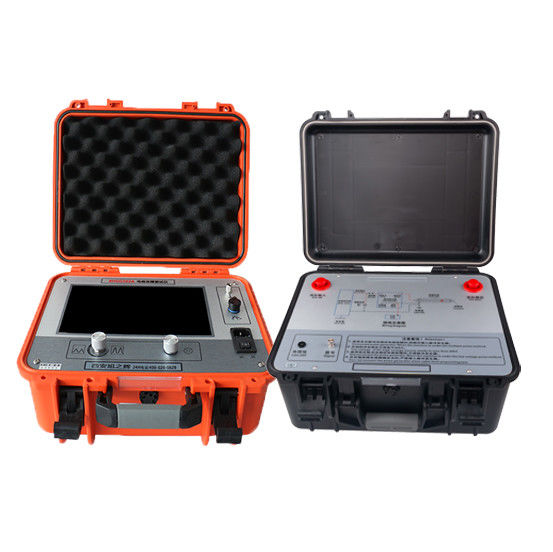

XHGG502A Cable Fault Pre-locator เป็นเครื่องมือระดับมืออาชีพที่สร้างขึ้นรอบอุตสาหกรรม 10คอมพิวเตอร์จอสัมผัส TFT สีเต็มขนาด 1 นิ้ว All-in-one พร้อมอินเตอร์เฟซการทํางานที่ง่ายสําหรับการทดสอบปฏิสัมพันธ์มนุษย์-เครื่องการรวมเทคโนโลยีอิเล็กทรอนิกส์และคอมพิวเตอร์ที่ทันสมัยกับวงจรบูรณาการและองค์ประกอบชั้นอุตสาหกรรมการแสดงภาพและการวิเคราะห์ภาพเพื่อการวัดความเร็วคลื่นของเคเบิลการทดสอบความยาวของสายไฟฟ้าและการทดสอบระยะทางความผิดพลาดของสายไฟฟ้า แบตเตอรี่ลิเดียมขนาดสูงที่ติดตั้งและชาสซี่ป้องกันที่ได้รับการจัดอันดับ IP54 หรือดีขึ้นผลประกอบที่น่าเชื่อถือและใช้ง่ายในสถานที่ สภาพสนาม.
พื้นที่ใช้งาน
XHGG502A ถูกสร้างมาเพื่อหาและวิเคราะห์ความผิดพลาดในสายไฟที่มีความต้านทานต่ํา สายไฟที่ตัดสั้น สายไฟที่เปิดและสายไฟที่หักและในกรณีการรั่วไหลความต้านทานสูงและความต้านทานสูง, ผ่านสายไฟฟ้า, สาย coaxial ความถี่สูง, สายไฟฟ้าถนนและสายฝังของส่วนข้ามและสื่อต่างๆสายไฟฟ้าระดับกลางและสูง (6kV ถึง 35kV) และสายไฟฟ้าระดับสูง (66kV ขึ้นไป), ด้วยกระดาษที่ท่อน้ํามัน, กระดาษกันน้ําฝน, โพลีเอธีเลน (XLPE) ที่เชื่อมต่อกันและยางหรือพลาสติกอื่น ๆ ที่ประกอบด้วยการปิดและไม่ปิด
เมื่อความผิดพลาด flashover ความต้านทานสูงไม่สามารถแยกออกด้วยวิธีการกระตุ้นความดันต่ําเพียงอย่างเดียวXHGG502A ใช้พร้อมกับเครื่องเชื่อมกระแทก DC 35kV และวิธีการกระแทกหลายครั้งเพื่อให้ได้, สามารถวิเคราะห์เสียงสะท้อนความผิดพลาด ทําให้มันเหมาะสมกับความผิดพลาดที่แข็งแกร่งและมีความต้านทานสูง ที่นักทดสอบทั่วไปพยายามที่จะระบุ
ลักษณะสําคัญ
10จอสัมผัส TFT สีเต็มขนาด 0.1 นิ้ว
ระบบที่ฝังไว้เพื่อการแสดงและการทํางานที่ปลอดภัย, มั่นคงและง่าย
ทดสอบความเร็วคลื่นสายเคเบิล ความยาวสายเคเบิล และระยะหัก
การสกัดตัวอย่างต่อเนื่องแบบอัตโนมัติอย่างเต็มที่ พร้อมกับการจับรูปคลื่นในเวลาจริง เพื่อให้ได้ผลที่ทันเวลาและแม่นยํา
การตั้งค่าช่วงทดสอบอัตโนมัติและการวิเคราะห์รูปคลื่นอัตโนมัติเพื่อแสดงระยะทางการทดสอบ
รูปแบบการทํางานแบบสัมผัสและปุ่มโค้ด เพื่อการควบคุมง่าย รวดเร็วและน่าเชื่อถือ
วิธีการกระแทกแรงดันต่ํา, วิธีการกระแทกแรงดันสูง และวิธีการกระแทกแรงดันหลายครั้ง (8 ครั้ง) ด้วยการแสดงรูปคลื่นที่เรียบง่ายและเข้าใจง่าย
วิธีหลากหลายจังหวะที่ใช้พร้อมกับเครื่องเชื่อมจังหวะเพื่อแสดง 8 ชุดของรูปคลื่นความดันสูงและต่ําเพื่อการเปรียบเทียบง่าย การทดสอบระยะทางอัตโนมัติการวิเคราะห์และวัดระยะทางด้วยมือ.
การประมวลผลข้อมูลที่มีพลังงานเพื่อการจัดการไฟล์รูปคลื่นที่สะดวกและการอาร์คิฟ
การเก็บข้อมูลแบบคลื่นขนาดใหญ่: มากกว่า 8,000 รายการพลัสความแรงต่ําและความแรงสูง และมากกว่า 250 รายการพลัสหลายครั้ง พร้อมส่ง USB ไปยังโปรแกรม PC สําหรับการจัดการและการวิเคราะห์
ไฟเบาะหลัง LED ความสว่างสูงสุดถึง 280 นิต ความละเอียด 1024 × 600 เหมาะสําหรับสภาพแวดล้อมที่มีแสงแดดตรง
แบตเตอรี่ลิธีียมขนาดสูง พร้อมการชาร์จเร็ว ทําให้สามารถทดสอบได้ในสถานที่ที่ไม่มีพลังงานไฟฟ้า
ชาซีป้องกันที่มีการจัดอันดับ IP54 อย่างน้อย
ปริมาตรเทคนิค
| ปริมาตร |
รายละเอียด |
| ความถี่ในการเก็บตัวอย่าง |
1MHz - 400MHz |
| อัมพลิทูด์ของแรงดันต่ํา |
300V ± 15% |
| ระยะการวัดระยะทาง |
≥ 120km |
| ระยะทดสอบ |
100m / 300m / 500m / 1km / 3km / 5km / 10km / 25km / 50km / 100km |
| ความกว้างของกระแทก |
0.1uS / 0.30uS / 0.60uS / 1.20uS / 2.4uS / 5.0uS / 7.5uS / 10uS |
| ความละเอียดอย่างน้อย |
00.07m |
| พื้นที่ทดสอบตาบอด |
≤ 10m |
| ความผิดพลาดในการวัด |
≤ ± (0.5% × L + 1m) โดย L คือความยาวของสายไฟ |
| พลังงานไฟฟ้า |
สามารถชาร์จได้ AC110V - 240V, 50Hz/60Hz; แบตเตอรี่ลิธีียม 11.1V ที่ติดตั้ง; เวลาชาร์จประมาณ 2 ชั่วโมง, เวลาทํางานมากกว่า 5 ชั่วโมง |
| คอปเลอร์แรงกระแทกทนความแรงกด |
DC 35kV |
| สภาพการทํางาน |
อุณหภูมิ -20°C ถึง +65°C ความชื้นสัมพันธ์ 90% ความดันชั้นบรรยากาศ 750±30mmHg |
หลักการทํางานและวิธีการทดสอบ
อุปกรณ์ใช้วิธีคลื่นเดินทางเป็นหลักการทดสอบหลักของมันและสนับสนุนวิธีการทดสอบที่พิสูจน์ในสนามสามวิธี
วิธีกระตุ้นความดันต่ํา - เหมาะสําหรับความต้านทานต่ํา, การตัดสั้นและการตัดสั้นที่สามารถวัดได้โดยตรงโดยใช้สายออก Q เดี่ยวเพื่อเชื่อมเครื่องทดสอบกับสายไฟที่กําลังทดสอบ.
วิถีการพลิกฟลัชออเวอร์ความดันสูง - ใช้เครื่องเก็บตัวอย่างเพื่อรับสัญญาณที่สะท้อนลงบนพื้นในการเก็บตัวอย่างสําหรับความผิดพลาดพลิกฟลัชอเวอร์ความต้านทานสูงที่ไม่สามารถทดสอบโดยตรงได้
วิธีหลากหลายจังหวะ - ใช้กับเครื่องเชื่อมจังหวะเพื่อแสดง 8 ชุดของรูปคลื่นความดันสูงและต่ําในจอเดียวเพื่อเปรียบเทียบ, การทดสอบระยะทางที่ง่ายและการอ่านระยะทางความผิดพลาดที่แม่นยํา
คํา ถาม ที่ ถาม บ่อย
Q1. แบตเตอรี่ใช้เวลาชาร์จนานแค่ไหน และเครื่องมือสามารถทํางานได้นานแค่ไหน?
แพ็คแบตเตอรี่ลิธีียม 11.1 วอลต์ที่ติดตั้งในแบตเตอรี่จะชาร์จผ่านสายไฟฟ้า ประมาณ 1 ชั่วโมงของการชาร์จให้ประมาณ 2.5 ชั่วโมงในการรอคอย ประมาณ 2 ชั่วโมงชาร์จแบตเตอรี่เต็มจากศูนย์และการชาร์จเต็มจะรองรับการทํางานมากกว่า 5 ชั่วโมง.
Q2. อุปกรณ์สามารถใช้พลังงานจาก AC 220V สําหรับการทดสอบ flashover ความดันสูงหรือวิธีการหลายจังหวะได้หรือไม่?
ไม่ เมื่อใช้วิธีการกระแทกความดันต่ําเท่านั้น อุปกรณ์สามารถใช้พลังงานจาก AC 220Vการเชื่อมต่อกับ AC 220V สําหรับการทดสอบการทดลองแบบ Flashover แบบความดันสูงหรือแบบ Multiple Pulse, และการเก็บตัวอย่างยังถูกห้ามในขณะที่เครื่องมือกําลังชาร์จ
คําถามที่ 3 การเชื่อมต่อสายไฟฟ้าไฟฟ้าแรงสูงของสายเชื่อมไฟฟ้าแรงกระแทก
เมื่อเชื่อมสายเชื่อมต่อสายความดันสูง A และสาย B, สายเคเบิลได้รับอนุญาตเพียงแค่การเชื่อมและถอดสาย. การหมุนหรือบิดพวกเขาถูกห้ามอย่างเข้มงวด.
Q4. ในความผิดพลาดความต้านทานสูง รูปแบบคลื่นที่นําตัวอย่างแสดงให้เห็นว่าไม่มีการสั่นสะเทือนที่เห็นได้ชัด และระยะทางที่วัดเสมอเท่ากับความยาวของสายไฟทั้งหมด ผมควรทําอย่างไร
ปกตินี้หมายถึงจุดผิดพลาดไม่ได้แตกออก ดังนั้นไม่มีการปล่อยวงโคแตกเกิดขึ้นและระยะทางผิดพลาดไม่สามารถวัดได้เพิ่มความแรงกระแทกสูงของผู้ผลิตแรงกระแทกสูงมากที่สุดเท่าที่เป็นไปได้ขณะที่การติดตามรูปคลื่นบันทึกโดยเครื่องมือจนกระทั่งเกิดเสียงสะท้อนความผิดปกติ
Q5. มีบริการหลังการขายแบบไหน?
อุปกรณ์มีการรับประกันหนึ่งปีจากวันที่ซื้อ สําหรับปัญหาคุณภาพของผลิตภัณฑ์ พร้อมกับการบํารุงรักษาและการบริการทางเทคนิคตลอดชีวิตกรุณาติดต่อกับเจ้าของขายหรือบริษัทของเรา เพื่อให้เราสามารถจัดหาทางออกที่สะดวกและมีประสิทธิภาพที่สุดความเสียหายที่เกิดจากความผิดพลาดของมนุษย์ จะทําให้การรับประกันเครื่องมือไร้ผล
