| สถานที่กำเนิด: | มณฑลส่านซี |
| ชื่อแบรนด์: | XZH TEST |
| หมายเลขรุ่น: | XHSB505DS |
I. คําอธิบาย
อุปกรณ์ระบุสายไฟสด XHSB505DS หรือยังเรียกว่า อุปกรณ์ระบุสายไฟฟ้า, อุปกรณ์ระบุสายไฟฟ้าหลายฟังก์ชัน และ อุปกรณ์ระบุสายไฟฟ้าที่ฉลาดได้ถูกออกแบบให้กับวิศวกรสายไฟฟ้าและคนทํางานสายไฟฟ้า เพื่อแก้ปัญหาทางเทคนิคของการระบุสายไฟฟ้าผู้ใช้สามารถระบุเคเบิลเป้าหมายอย่างแม่นยําหนึ่งจากเคเบิลหลายตัวผ่านเครื่องมือเพื่อหลีกเลี่ยงการเจาะเคเบิลไฟฟ้าโดยบังเอิญและเกิดอุบัติเหตุที่ร้ายแรงการระบุสายไฟฟ้าเริ่มต้นจากการทํางานที่ปลายทั้งสองของสายไฟฟ้า. การนับสองครั้งในทั้งสองปลายของสายไฟต้องได้รับการรับรองให้แม่นยํา อุปกรณ์นี้ถูกออกแบบด้วยเทคโนโลยี PSK ร่วมกับอัลกอริทึมที่แม่นยําไม่ว่าความทรงจําของพนักงานในสถานที่นั้นจะน่าเชื่อถือแค่ไหนสินค้านี้ยังมีฟังก์ชันของการระบุสายไฟสด การระบุสายไฟฟ้าขาดไฟ การทดสอบปัจจุบัน ACการทดสอบแรงดันและความดันแลกเปลี่ยนมันประกอบด้วยตัวส่ง, เครื่องจับกระแสส่ง, เครื่องรับ, และ เครื่องจับกระแสรับที่ยืดหยุ่น

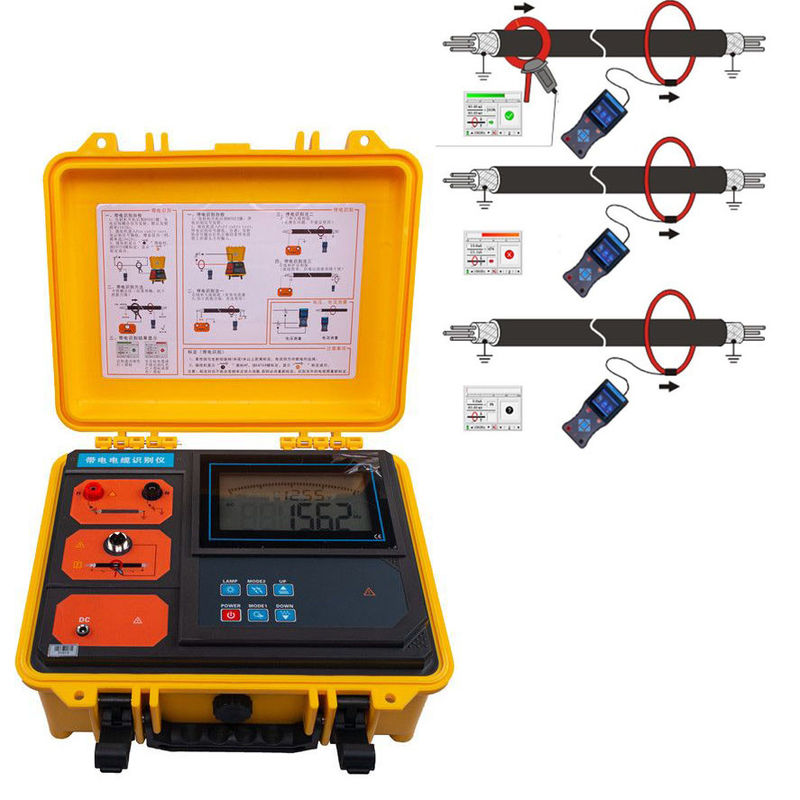

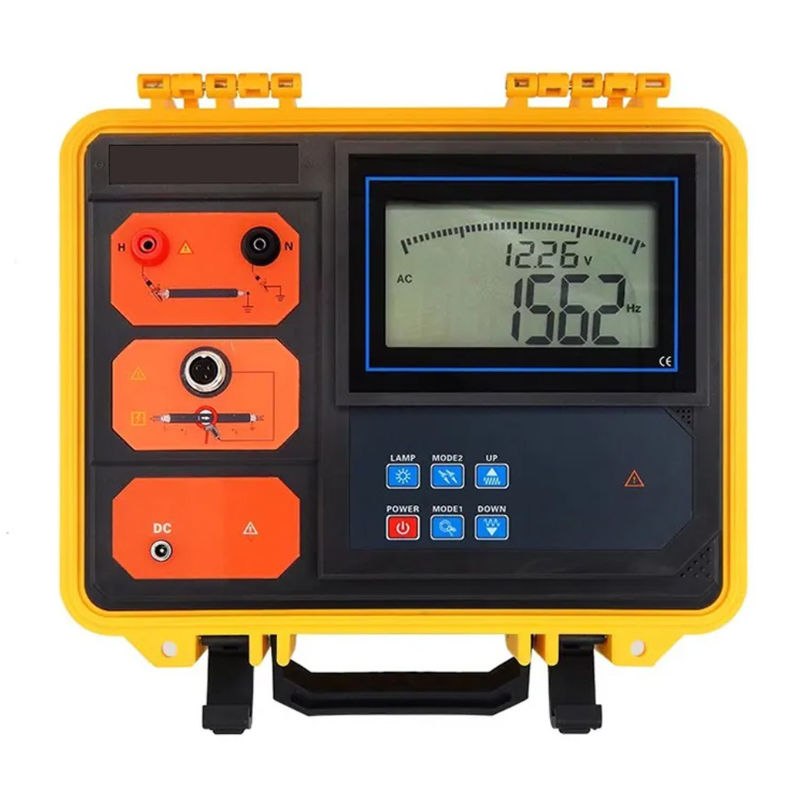

เครื่องส่ง:มันส่งสัญญาณไปยังสายเคเบิลเป้าหมาย ระหว่างการระบุสายไฟและสายไฟปิดและการป้องกันอัตโนมัติ. เครื่องส่งใช้การออกแบบกล่องเครื่องมือพิเศษที่บูรณาการ ใช้พลาสติกพอลิโพรพีเลนเป็นวัสดุพรู และเพิ่มเครื่องเติมสารประกอบใหม่สําหรับการพิมพ์ฉีดครั้งเดียวความแข็งแรง, ความแข็งแรง, ความทนทานต่อการสวมใส่, ความทนทานต่อความร้อน, และการประกอบความละเอียดไฟหลังสีขาว, และการแสดงสัญญาณการปล่อยไฟฟ้าแบบไดนามิก ซึ่งชัดเจนในภาพแรก
เครื่องปั่นส่ง:เมื่อสายไฟสดถูกระบุ, เครื่องกั้นส่งเชื่อมต่อสัญญาณจากเครื่องส่งไปยังสายเป้า. ขนาดปากคือ Φ120mm. เครื่องกั้นส่งมีทิศทาง.สัญญาณส่งไหลเข้าจากทิศทางที่แสดงโดยลูกศรบนกริมส่ง.
ระหว่างการระบุตัวมีชีวิต:ใช้แคลปเปอร์เพื่อจับคู่กับกระแสกระแสผลิต ออกออก ส่งออกสี่ความถี่: 625Hz, 1562Hz, 2500Hz, 10kHz คู่กับสายเคเบิลเป้าหมาย (สายเคเบิลเป้าหมายคือสายเคเบิลป้อมสามแกน) ผ่านตัวส่งและฉีดอัมพวาสประกอบเข้าไปในแกนเคเบิลสัญญาณปัจจุบัน, กระแสกระแทกผลิตสนามไฟฟ้าแม่เหล็กรอบเคเบิลเป้าหมายสําหรับตัวรับและคลับกระแสปุ่มยืดหยุ่นที่จะตรวจจับและระบุ; เนื่องจากกระแสกระแทกเป็นทิศทาง,การตรวจจับยังเป็นทิศทาง.
เมื่อการระบุความล้มเหลวไฟฟ้า:กระแสกระแสผลิตที่เชื่อมต่อโดยตรงถูกใช้ในการฉีดสัญญาณกระแสโค๊ดกระแสกระแสกระแสเข้าไปในแกนเคเบิลกระแสนี้สร้างสนามไฟฟ้าแม่เหล็กรอบเคเบิลเป้าหมายสําหรับตัวรับและคลับกระแสยืดหยุ่นที่จะตรวจจับ, พิมพ์และระบุ; เพราะกระแสมีทิศทาง ดังนั้นการตรวจจับก็มีทิศทางด้วย
ผู้รับ:มันเป็นอุปกรณ์มือถือ หน้าจอ LCD สี 3.5 นิ้ว มีไมโครโปรเซสเซอร์ความเร็วสูง รวมไปถึงอัลการิธึมที่แม่นยํา เพื่อระบุและแก้ไขรหัสสัญญาณของตัวส่งและมีฟังก์ชันการปรับกําลังสัญญาณเพื่อแสดงกําลังสัญญาณและผลการตรวจจับ. สวยงามและจุลินทรีย์; การแสดงภาพแบบไดนามิกของแท่งระดับสี, ชัดเจนในสายตา, การตรวจสอบการระบุสายเคเบิลที่ประสบความสําเร็จ, การตรวจสอบสายเคเบิลที่ไม่ใช่เป้าหมาย,สามารถระบุเคเบิลเป้าหมายได้อย่างรวดเร็วและอัตโนมัติในเวลาเดียวกัน ระยะความดันที่สามารถทดสอบได้คือ AC 0.00V ~ 600V (50Hz / 60Hz) ระยะกระแสไฟฟ้า AC ที่สามารถวัดได้คือ AC 0.00A ~ 5000A (50Hz / 60Hz) และความถี่ของกระแสไฟฟ้าที่สามารถวัดได้คือ 45Hz ~ 70Hz
เครื่องจับกระแสอ่อน:มันคือโค้ลร็อคเวลล์ ที่มีความสามารถในการติดตามอัตราแปร่งได้อย่างดีเยี่ยม สามารถระบุการเคลื่อนไหวของอัตราการเคลื่อนไหวที่เกิดจากตัวส่งได้อย่างรวดเร็วและเหมาะสําหรับสายไฟหนาหรือสายไฟที่มีรูปร่างไม่เรียบร้อย. กว้างภายในของปากประมาณ 200 มม และมันสามารถ clamp สายใยต่ํากว่า Φ200 มม โดยไม่ต้องตัดวงจรทดสอบ การวัดที่ไม่ติดต่อ, ปลอดภัยและรวดเร็ว
หมายเหตุพิเศษ:อุปกรณ์ระบุสายไฟฟ้านี้มีทั้งการระบุสายไฟสดและการระบุสายไฟฟ้าที่ล้มเหลวมันถูกห้ามอย่างเข้มงวดที่จะเชื่อมต่อกับสายไฟสด. การระบุสายไฟสดใช้ได้เฉพาะกับสายไฟป้อมกันสามแกน เมื่อระบุสายไฟส่งและสายไฟรับ ไม่สามารถผสมผสานกันและทิศทางของสัญญาณเข้าต้องสม่ําเสมอ.
II. รายละเอียดเทคนิค
| อิทธิพล | ราคาเริ่มต้น | การทํางาน | ความเห็น |
| อุณหภูมิบริเวณ | 23°C±1°C | -10°C ∼40°C | / |
| ความชื้นของสิ่งแวดล้อม | 40% 60% | < 80% | / |
| ความถี่และความถี่ของกระแสไฟฟ้าที่วัด | 50Hz±1Hz | 45Hz ~ 70Hz | เมื่อทดสอบความแรงดันและกระแสไฟฟ้า |
| ความแรงกดแรงทํางานของตัวรับ | 7.4V±0.5V | 7.4V±1V | / |
| ความดันการทํางานของตัวส่งสัญญาณ | 11.1V±0.5V | 11.1V±1.5V | / |
| สนามไฟฟ้าภายนอก สนามแม่เหล็ก | ควรหลีกเลี่ยง | ||
| ตําแหน่งของสายไฟที่กําลังทดสอบ | สายเคเบิลที่ได้รับการทดสอบอยู่ที่ศูนย์กลางทางกณิตศาสตร์ประมาณของ clamps กระแสยืดหยุ่น | ||
| หน้าที่ | ส่งสัญญาณกระแสปริมาตรการกระแสปริมาตรการปัจจุบันประกอบ, แสดงความแรงดันของแบตเตอรี่ที่เหลือและแสดงสภาพการส่งสัญญาณอย่างไดนามิค |
| Pราคากลาง | 11.1V แบตเตอรี่ลิตยูมแบบชาร์จใหม่ขนาดใหญ่ ชาร์จเต็มและทํางานต่อเนื่องประมาณ 8 ชั่วโมง |
| Oวิธีผลิต | การเชื่อมต่อแคลปเปอร์ระหว่างการจําแนกการเปิด; การออกตรงระหว่างการจําแนกการปิด |
| ความถี่ในการส่ง | 625Hz, 1562Hz, 2500Hz, 10KHz (เมื่อการระบุไฟฟ้า), กดปุ่มลูกศรขึ้นและลงเพื่อปรับความถี่การส่ง |
| ความดันแรงกระแทก | 500V (เมื่อพบว่าขาดไฟฟ้า) |
| กระแสไฟฟ้า | ขนาดสูงสุด 5A (ขึ้นอยู่กับขนาดของความต้านทานวงจร) |
| ความถี่ของกระแทก | 1 ครั้ง/วินาที |
| ความกว้างของกระแทก | 2ms |
| กว้างภายในคลัมป์ลาร์ช | φ120mm |
| ความยาวสายทดสอบ | ขนาด 3 เมตร พร้อมคลิปแอลลิกาเตอร์ สีแดงและสีดํา |
| ขนาดของคลัมป์ลาร์ช | ความยาว ความกว้าง และความหนา 300mm × 175mm × 50mm |
| กว้างภายในคลัมป์ลาร์ช | φ120mm |
| ความยาวของสายคลัมป์ลาร์ช | 2 เมตร |
| ขนาดปิ้นพื้นดิน | ความยาว ความกว้างและความหนา 225mm × 100mm × 10mm |
| ขนาดของเครื่องส่ง | 320mm × 275mm × 145mm |
| ขนาดของคลัมป์ลาร์ช | ความยาว ความกว้าง และความหนา 300mm × 175mm × 50mm |
| โหมดการแสดง | LCD ขนาดใหญ่แสดงความแรงดันของแบตเตอรี่ที่เหลือในเวลาจริง |
| ขนาด LCD | ความยาวและความกว้าง 128mm × 75mm; พื้นที่แสดงภาพ 124mm × 67mm |
| ขนาดของบรรจุ | ความยาว ความกว้างและความสูง 400mm × 245mm × 335mm |
| อุณหภูมิการทํางาน | -10°C ∼40°C |
| เงื่อนไขการเก็บ | -20 °C ~ 50 °C, ≤ 95% RH, ไม่มีการหมัก |
| การควบคุมไฟหลัง | ใช่ มีไฟหลังสีขาว |
| อุณหภูมิการทํางาน | -10°C ∼40°C |
| เงื่อนไขการเก็บ | -20 °C ~ 50 °C, ≤ 95% RH, ไม่มีการหมัก |
| คุณภาพเครื่องมือ | เครื่องส่ง 2.5kg; เครื่องจับส่ง 1.08kg; น้ําหนักรวม 4.4kg (รวมกับเครื่องรับ) |
| Bพลังงานของหลอดเลือด | เมื่อความดันของแบตเตอรี่ต่ํากว่า 9.65V, ไอคอนความดันของแบตเตอรี่ต่ําจะแสดงให้เห็นเพื่อเตือนคุณที่จะชาร์จแบตเตอรี่; เมื่อความดันของแบตเตอรี่ต่ํากว่า 9.5V,อุปกรณ์ปิดอัตโนมัติ |
| Cฮาร์เกอร์ | 12เครื่องชาร์จไฟฟ้าแบบ DC.6V |
| สนามชาร์จ | สายชาร์จกลม โลโก้ DC |
| เครื่องบด | เครื่องส่งรับใช้การออกแบบกล่องเครื่องมือพิเศษที่บูรณาการและกล่องสามารถทนความดันของประมาณ 200kg |
| ทนต่อความกระชับกําลัง | AC 3700V/rms (ก่อนด้านบนและด้านล่างของกล่องเครื่องมือ) |
|
คุณสมบัติไฟฟ้าแม่เหล็ก |
IEC61326 ((EMC) |
| IEC61010-1 ((CAT III 300V,CAT IV 150V ระดับมลพิษ 2) |
| หน้าที่ | การระบุสายไฟสด การระบุสายไฟฟ้าที่ขาดไฟฟ้า การวัดความกระชับเครียด แอค, ปัจจุบัน, ความถี่ |
| พลังงานไฟฟ้า | 7.4V แบตเตอรี่ลิตยูมแบบชาร์จใหม่ขนาดใหญ่ อินเตอร์เฟซชาร์จ USB ชาร์จเต็มและทํางานต่อเนื่องประมาณ 6 ชั่วโมง |
| ปัจจุบัน | ประมาณ 300mA มากที่สุด |
| โหมดการแสดง | 3จอจอ LCD สีจริง ขนาด.5 นิ้ว |
| การปรับระดับสัญญาณ | ใช่ ตัดค่าสัญญาณที่ส่งออก ส่วนร้อยละปัจจุบันระหว่างสัญญาณที่ได้รับและสัญญาณที่ส่งออก อยู่ในระหว่าง 75% และ 135% ของค่าการปรับซึ่งเป็นหนึ่งจากเงื่อนไขสําหรับการระบุตัวอย่างที่ประสบความสําเร็จ |
| หลังจากการปรับขนาด ความถี่การทดสอบและการปรับขนาดไม่สามารถเปลี่ยนแปลงได้ เพราะถ้าไม่เช่นนั้นมันจะต้องปรับขนาดใหม่ | |
| การรับรู้ทิศทาง | ใช่ เครื่องจับส่ง เครื่องจับรับ และสัญญาณการบรรทุกต้องอยู่ในทิศทางเดียวกัน ซึ่งเป็นหนึ่งจากเงื่อนไขในการระบุตัวอย่างอย่างสําเร็จ |
| การระบุเคเบิลสําเร็จ | สัญลักษณ์ตักสีเขียวแสดง (√) |
| สายเคเบิลที่ไม่ใช่เป้าหมาย | สัญลักษณ์สี่แยกสีแดง-ส้มแสดง (×) |
| ขนาดตัวรับ | ความยาว ความกว้าง และความหนา 207mm × 101mm × 45mm |
| แคลมปั่นกระแสยืดหยุ่น | ความยาวประมาณ 630 มิลลิเมตร กว้างของสายคือ 6 มิลลิเมตรหรือ 12.5 มิลลิเมตร |
| กว้างภายในโค้ล | φ200mm (กว้างกว่าสามารถปรับเปลี่ยนตามความต้องการ) |
| ความยาวของลวด | ความยาวของสายพัดคลื่นยืดหยุ่น: 2m |
| สายทดสอบความตึงเครียด | ความยาว 1 เมตร (แต่ละ 1 เมตรสําหรับสีแดงและสีดํา) |
| ขอบเขตการทดสอบ | การรับรู้ความล้มเหลวของพลังงาน: สายโค้ลสามารถตรวจจับสัญญาณกระแทกด้วยความต้านทานวงจร 0Ω?? 10kΩ; เมื่อความต้านทานวงจรการตรวจสอบคือ 10kΩ,แบตเตอรี่ตัวส่งต้องได้รับการรับประกันว่าสูงกว่า 11V (โดยทั่วไปมันสามารถบรรลุความยาวสายไฟ 0-10 กิโลเมตร, โดยหลัก ๆ โดยความต้านทานการกดดินและสาย |
| การระบุตัวจริง: สายโค้ลสามารถตรวจจับสัญญาณกระแทกด้วยความต้านทานวงจร 0Ω?? 200Ω; เมื่อความต้านทานวงจรการตรวจสอบคือ 200Ωแบตเตอรี่ตัวส่งต้องได้รับการรับประกันว่าสูงกว่า 11V (โดยทั่วไปมันสามารถบรรลุความยาวสายไฟ 0-5 กิโลเมตร, โดยหลัก ๆ โดยความต้านทานการกดดินและสาย | |
| ระยะการวัด | ความดันแบบแลกเปลี่ยน: 0.00V?? 600V ((50Hz/60Hz) |
| กระแส AC:: 0.00A?? 5000A ((50Hz/60Hz) | |
| ความถี่ปัจจุบัน: 45Hz ~ 70Hz | |
| ความแม่นยํา | ความดันแลกเปลี่ยน: ± 2% ± 3dgt |
| กระแส AC: ± 2% ± 3dgt | |
| ความถี่ปัจจุบัน: ± 2% ± 3dgt | |
| สัญลักษณ์ระบุ | อัมพลิทูด์ของสัญญาณสีและจอดิจิตอล |
| อัตราการตรวจพบ | ประมาณ 1 ครั้ง/วินาที |
| การปรับผลกําไร | ในอินเตอร์เฟซการทดสอบ, กดปุ่มลูกศรด้านซ้ายและขวาเพื่อปรับการปรับขนาดสัญญาณ |
| การควบคุมไฟหลัง | ในอินเตอร์เฟซการเลือกฟังก์ชันบูท กดปุ่มลูกศรขึ้นและลงเพื่อปรับความสว่างของแสงสว่างหลัง LCD |
| การปิดอัตโนมัติ | ประมาณ 30 นาทีหลังจากการใช้งานไฟฟ้า, เมตรจะปิดโดยอัตโนมัติเพื่อลดการใช้งานแบตเตอรี่ |
| ความดันของแบตเตอรี่ | เมื่อความดันของแบตเตอรี่ต่ํากว่า 6.5V, ไอคอนความดันของแบตเตอรี่ต่ําจะแสดงให้เห็น, จําเตือนการชาร์จแบตเตอรี่ |
| เครื่องชาร์จ | เครื่องชาร์จไฟฟ้า 9 วอลต์ DC |
| สนามชาร์จ | พอร์ตชาร์จ USB |
| อุณหภูมิการทํางานและความชื้น | -10°C-40°C ต่ํากว่า 80%Rh |
| อุณหภูมิและความชื้นในการเก็บรักษา | -10 °C ~ 50 °C, ≤ 95% RH ไม่มีการปรับความหนา |
| น้ําหนักของตัวรับ | ปัจจุบัน clamp 172g; รับ 370g (มีแบตเตอรี่) |
| ทนต่อความกระชับกําลัง | AC2000V/rms (ก่อนปลายหน้าและปลายหลังของกระเป๋า) |
| เหมาะสําหรับกฎหมายความปลอดภัย | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326 ระดับมลพิษ 2 |
