| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| หมายเลขรุ่น: | XHZ1320 |
สำหรับระบบไฟฟ้า หม้อแปลงไฟฟ้าเป็นอุปกรณ์หลักในระบบ ดังนั้นการทำงานที่ยาวนานและเชื่อถือได้ของหม้อแปลงไฟฟ้าจึงเกี่ยวข้องกับเสถียรภาพและความน่าเชื่อถือของทั้งระบบ
ค่าความต้านทานกระแสตรงของหม้อแปลงไฟฟ้าเป็นรายการทดสอบที่จำเป็นสำหรับผลิตภัณฑ์กึ่งสำเร็จรูป การทดสอบโรงงานผลิตภัณฑ์สำเร็จรูป การติดตั้ง การทดสอบการส่งมอบ และการทดสอบเชิงป้องกันของแผนกพลังงานในการผลิตหม้อแปลงไฟฟ้า สามารถตรวจจับการเลือกใช้วัสดุ การเชื่อม ชิ้นส่วนที่หลวม สายไฟที่ขาดหายไป สายไฟขาด ฯลฯ ของขดลวดหม้อแปลงไฟฟ้าได้อย่างมีประสิทธิภาพ ข้อบกพร่องและอันตรายที่ซ่อนอยู่หลังการใช้งาน เพื่อตอบสนองความต้องการในการวัดค่าความต้านทานกระแสตรงของหม้อแปลงไฟฟ้าอย่างรวดเร็ว บริษัทของเราได้ใช้ข้อได้เปรียบทางเทคนิคของตนเองในการพัฒนาเครื่องทดสอบค่าความต้านทานกระแสตรงของหม้อแปลงไฟฟ้า

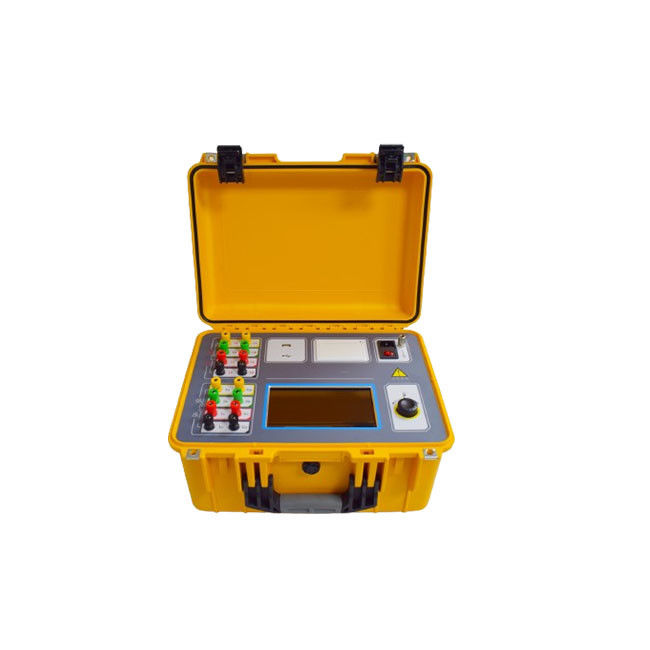

เครื่องมือนี้ XHZ1320 DC winding resistance tester เป็นเครื่องทดสอบรุ่นใหม่ที่รวมวิธีการทดสอบการทำให้เป็นแม่เหล็ก การทดสอบแบบสามเฟส (Yn, Y, △) และฟังก์ชันการลดอำนาจแม่เหล็ก เป็นอุปกรณ์ในอุดมคติสำหรับการวัดค่าความต้านทานกระแสตรงของหม้อแปลงไฟฟ้าขนาดใหญ่ หน้าจอใช้จอ LCD ความละเอียดสูงขนาดใหญ่สีจริงพร้อมการควบคุมแบบสัมผัสและการทำงานของปุ่มหมุน ซึ่งสะดวกสำหรับการใช้งานในสถานที่ มีฟังก์ชันพร้อมท์เมนูภาษาอังกฤษ ใช้งานง่ายและใช้งานง่าย และรายการทดสอบความต้านทานโดยตรงทั้งหมดสามารถทำได้ด้วยการเชื่อมต่อเพียงครั้งเดียว ความเร็วในการทดสอบรวดเร็ว ความแม่นยำสูง และช่วงการวัดกว้าง
|
1. ขั้วต่อแรงดันไฟฟ้าสูง เชื่อมต่อกับบูชด้านแรงดันไฟฟ้าสูงของหม้อแปลงไฟฟ้า |
|
2. ขั้วต่อแรงดันไฟฟ้าต่ำ เชื่อมต่อกับบูชด้านแรงดันไฟฟ้าต่ำของหม้อแปลงไฟฟ้า |
|
3. หน้าจอสัมผัส ขนาดหน้าจอ 7.0 นิ้ว ความละเอียด 1024×600 |
|
4. ปุ่มหมุนแบบสัมผัสเดียว: ฟังก์ชันทั้งหมดของเครื่องมือสามารถใช้งานได้ |
|
5. ขั้วต่อสายดิน ต้องต่อสายดินของเครื่องมืออย่างน่าเชื่อถือ อาจมีสีหรือสนิมบนจุดต่อสายดินในสถานที่ ซึ่งต้องนำออก |
|
6. ปุ่มเปิด/ปิด เปิดสวิตช์ไฟประมาณ 2 วินาทีเพื่อเริ่มต้น |
|
7. เครื่องพิมพ์ พิมพ์ผลการทดสอบ |
|
8. อินเทอร์เฟซ USB ใช้แฟลชไดรฟ์ USB ภายนอกเพื่อจัดเก็บข้อมูลการทดสอบ โปรดใช้แฟลชไดรฟ์ USB ในรูปแบบ FAT หรือ FAT32 ในระหว่างกระบวนการจัดเก็บ ห้ามนำแฟลชไดรฟ์ USB ออกโดยเด็ดขาด |
ข้อมูลจำเพาะทางเทคนิค
| กระแสไฟขาออก | เฟสเดียว | 20A,10A,5A,1A,0.1A,10mA,<1mA |
| สามเฟส | 10A+10A,5A+5A,1A+1A,0.1A+0.1A | |
| ช่วงการวัด | เฟสเดียว |
20 A ระดับ 0.5mΩ～1 Ω 10 A ระดับ 1.0mΩ～2 Ω 5 A ระดับ 10 mΩ～4 Ω 1 A ระดับ 0.1Ω～20Ω 0.1A ระดับ 2.0Ω～200Ω 10mA ระดับ 50Ω～2kΩ <1mA ช่วง 500Ω～25kΩ |
| สามเฟส |
10A + 10A เกียร์ 0.5mΩ ~ 0.8 Ω 5 A + 5 A ระดับ 10 mΩ ~ 1.6 Ω 1 A + 1 A ระดับ 0.1 Ω ~ 8.0 Ω 0.1A+0.1A เกียร์ 2.0 Ω ~ 80 Ω |
|
| ความแม่นยำ | ±(การอ่าน×0.2%+2 คำ) | |
| แหล่งจ่ายไฟ | AC220V±10%, 50/60Hz | |
| อุณหภูมิในการทำงาน | -10℃～50℃ | |
| ความชื้นสัมพัทธ์ | <90%, ไม่มีการควบแน่น | |
| ปริมาณเครื่องมือ | 400×315×223mm | |
| น้ำหนักเครื่องมือ | 9kg | |
