| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | XHGG502A2 |

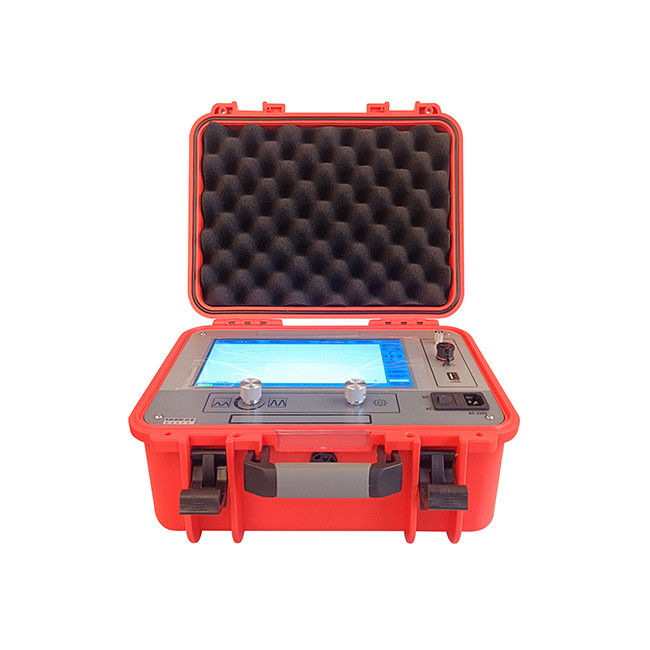

รายการเครื่องตรวจสอบความผิดพลาดของสายไฟฟ้า XHGG502A2ใช้คอมพิวเตอร์ที่ติดต่อสัมผัสขนาด 10.1 นิ้วในระดับอุตสาหกรรม พร้อมอินเตอร์เฟซโปรแกรมการทํางานที่เรียบง่าย เพื่อบรรลุการทดสอบปฏิสัมพันธ์มนุษย์-คอมพิวเตอร์มันใช้วงจรบูรณาการและอุปกรณ์อุตสาหกรรม, และมีแบตเตอรี่ลิตியம்ไอออนขนาดใหญ่ที่ติดตั้งไว้ ซึ่งมีความมั่นคง น่าเชื่อถือ และใช้งานง่าย
เครื่องทดสอบความผิดพลาดสายไฟฟ้านี้เป็นเครื่องมือพิเศษสําหรับวัดและวิเคราะห์สถานะและระยะห่างความผิดพลาดของสายไฟฟ้าเครื่องทดสอบความผิดพลาดสายไฟฟ้านี้รวมเทคโนโลยีอิเล็กทรอนิกส์และเทคโนโลยีคอมพิวเตอร์ที่ทันสมัย เพื่อให้สามารถกรองสัญญาณได้, การสกัดข้อมูล, การแสดงภาพและการวิเคราะห์ภาพเพื่อการวัดความเร็วเคเบิล, การทดสอบความยาวเคเบิล และการทดสอบระยะทางความผิดพลาดของเคเบิล
เครื่องทดสอบความผิดพลาดเคเบิลนี้เหมาะสําหรับความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด และสายไฟที่แตกของสายไฟฟ้า, สายสายโคอากเซียลความถี่สูง, สายไฟฟ้าถนน,และสายใต้ดินจากวัสดุต่าง ๆ ที่มีส่วนตัดข้ามที่แตกต่างกันและสื่อต่าง ๆ, รวมถึงการรั่วไหลความต้านทานสูง และความต้านทานสูง
ลักษณะ
• จอสัมผัส TFT สีเต็มขนาด 10.1 นิ้ว
• ระบบที่ติดตั้ง ระบบแสดงภาพและการทํางานที่ปลอดภัย ทันคงและง่าย
• มีฟังก์ชันในการทดสอบความเร็วคลื่นสายเคเบิล ความยาวสายเคเบิลและระยะหัก
• การเก็บตัวอย่างต่อเนื่องแบบอัตโนมัติอย่างเต็มที่ การจับรูปคลื่นตลอดเวลาทันเวลาและแม่นยํา
• อุปกรณ์พร้อมกับการตั้งช่วงการทดสอบอัตโนมัติ การวิเคราะห์รูปคลื่นอัตโนมัติและแสดงระยะทางการทดสอบ
• เมนูภาษาอังกฤษครบวงจร, วิธีการทํางานสองแบบของการสัมผัสและปุ่มโค้ด, ง่าย, รวดเร็วและน่าเชื่อถือ
• พร้อมด้วยเทคโนโลยีการทดสอบวิธีการกระแทกแรงดันต่ํา, วิธีการกระแทกแรงดันสูง, และวิธีการกระแทกแรงดันหลายครั้ง (8 ครั้ง), การแสดงรูปคลื่นเรียบร้อยและง่ายในการตีความ.
• เมื่อใช้วิธีการหลายจังหวะ มันถูกใช้กับเครื่องเชื่อมจังหวะ เพื่อแสดง 8 กลุ่มของการเปรียบเทียบรูปคลื่นความดันสูงและต่ํา ซึ่งสะดวกสําหรับการทดสอบระยะทางอัตโนมัติการวิเคราะห์และวัดระยะทางด้วยมือ.
• อุปกรณ์มีความสามารถในการประมวลผลข้อมูลที่แข็งแรง ทําให้สะดวกต่อผู้ใช้ในการบริหารและอาร์คิฟไฟล์รูปคลื่น
• มีฟังก์ชันเก็บคลื่นทดสอบขนาดใหญ่:รูปแบบคลื่นที่ทดสอบในสถานที่สามารถเก็บไว้ในเครื่องมือได้อย่างสะดวกสบาย ตามลําดับที่กําหนดโดยการตั้งชื่อของจีน เพื่อเรียกคืนและสังเกตในเวลาใดก็ได้; มันสามารถเก็บบันทึกข้อมูลมากกว่า 8,000 รายการของแรงดันต่ําและแรงดันสูง รูปแบบคลื่น flashover และหลายแบบและไฟล์รูปคลื่นสามารถนําเข้าในโปรแกรมคอมพิวเตอร์สําหรับการจัดการและการวิเคราะห์ โดยใช้การสื่อสาร USB.
• ความสว่างสูงสุด ความสว่างแสงเบื้องหลัง LED ถึง 280nit ความละเอียด 1024 * 600 สะดวกสําหรับสภาพแวดล้อมที่เผชิญกับแสงอาทิตย์ตรงในการทํางาน
| ความถี่ในการเก็บตัวอย่าง | 80MHz |
| อัมพลิทูด์ของแรงดันต่ํา | 100V±15% |
| ระยะการใช้งาน | ≥65km |
| ระยะทดสอบ | 300m/1km/5km/25km/65km |
| ความกว้างของกระแทก | 0.125uS/0.50uS/2.50uS/7.25uS/10.0uS |
| ความถี่ของการทดสอบ | 80MHz/40MHz/10MHz/2MHz/1MHz |
| ความละเอียดอย่างน้อย | 00.01m |
| พื้นที่ทดสอบตาบอด | ≤ 20m |
| ความผิดพลาดในการวัด | ≤±(0.5% × L+1m), L คือความยาวของสายไฟ |
| รูปแบบไฟฟ้า | การชาร์จ AC110V240V, 50Hz/60Hz, แบตเตอรี่ลิตিয়ামแบบชาร์จใหม่ภายใน, ชาร์จประมาณ 2 ชั่วโมง, ใช้เวลามากกว่า 5 ชั่วโมง |
| ปริมาตรและน้ําหนัก | L358mm × W284mm × H168mm -4.7 กิโลกรัม |
| สภาพการทํางาน | อุณหภูมิ -20°C+65°C ความชื้นสัมพันธ์ 90% ความดันชั้นบรรยากาศ 750±30mmHg |
รุ่นนี้ไม่รวมตัวเชื่อม หากต้องการตัวเชื่อม กรุณาติดต่อกับเจ้าหน้าที่ขาย
หากมีการปรับปรุงเครื่องเชื่อม, วิธีการระยะเวลาแรงกระแทกหลายแบบสามารถถูกทําสําเร็จ. หากไม่มีเครื่องเชื่อม, มีเพียงวิธีการแรงกระแทกความดันต่ําและวิธีการกระแทกความดันสูง (คือ ICE&Decay) เท่านั้น.
อินเตอร์เฟซการทดสอบวิธีการหลายจังหวะคือดังต่อไปนี้:
อินเตอร์เฟซการทดสอบวิธีการกระแทกความดันต่ําคือดังนี้:
ระบบการทดสอบแบบ flashover ความดันสูง (ICE&Decay)
การนําเสนอของกลุ่ม
1 ภาพแสดง:10หน้าจอสัมผัส TFT สีเต็มขนาด.1 นิ้ว
2 การลงโทษ:ระบบติดดินปลอดภัย
3 สัญญาณ:อินเตอร์เฟซการออกสัญญาณอินเตอร์เฟสด้วยวิธีการกระแทกแรงดันต่ํา, ตัวทดลองด้วยวิธีการกระแทกแรงดันสูง, อินเตอร์เฟสการรับสัญญาณเข้าด้วยวิธีการเชื่อม multiple pulse;
4 USB:ใช้การสื่อสาร USB เพื่อนําเข้าไฟล์รูปคลื่นเข้าไปในคอมพิวเตอร์
5 ซ็อตไฟฟ้า:พลังงานพลังงานในการทํางานของเครื่องมือ สายเชื่อม AC 220V / สายชาร์จ
6 ฟิวส์:สถานที่ติดตั้งไฟฟิวส์ระบบไฟฟ้า AC 220V (ไฟฟิวส์ 3A)
7 ติดไฟฟ้า:เกียร์ "I" ใช้เครื่องพลังงาน AC 220V ให้กับระบบ
เกียร์ "II" ใช้แบตเตอรี่ภายในเพื่อให้พลังงานให้กับระบบ; เมื่อ "สายไฟฟ้า" ติดต่อกับแอนด์ 220V แรงไฟฟ้า, มันยังชาร์จแบตเตอรี่;
เกียร์ "O" ปิดพลังงานระบบ
8 ความกว้าง:เมื่อรวบรวมรูปคลื่น ปรับปุ่มกระจกให้เปลี่ยนกระจกของรูปคลื่นที่รวบรวม
9 ปุ่มการทํางาน:ปุ่มหมุนสําหรับการทํางานของระบบอินเตอร์เฟซหมุนเพื่อเลือกและกดเพื่อยืนยัน
10 การย้ายที่:เมื่อรวบรวมรูปคลื่น ปรับปุ่มการขยับเพื่อเปลี่ยนความสูงเส้นเบอร์ลีนของรูปคลื่นที่รวบรวม
รายการบรรจุ
• TDR เครื่องตรวจสอบความผิดพลาดของเคเบิล: อุปกรณ์ที่ใช้วิธีการกระแทกแรงดันต่ํา, วิธีการกระแทกแรงดันสูง, และวิธีการกระแทกแรงดันหลายครั้ง (จําเป็นต้องมีเครื่องเชื่อม) เพื่อทดสอบและวิเคราะห์สายไฟ
• เครื่องเชื่อม: ใช้สําหรับวิธีการหลายจังหวะ (ไม่จําเป็น)
• เส้นออก (1.5m เส้น Q เดี่ยว): ติดต่อเครื่องทดสอบความผิดพลาดของสายไฟฟ้ากับสายไฟฟ้าที่กําลังทดสอบระหว่างวิธีการทดสอบแรงดันความดันต่ํา
• เส้นทางเข้า (เส้น Q สองเมตร): ติดต่อเครื่องทดสอบความผิดพลาดของสายไฟฟ้ากับเครื่องเก็บตัวอย่างระหว่างวิธีการทดสอบ flashover ความดันสูง
• เครื่องเก็บตัวอย่าง: รับสัญญาณที่สะท้อนจากสัญญาณความดันสูงไปยังพื้นที่การเก็บตัวอย่างระหว่างวิธีการหมุนพลิกความดันสูง
• สายไฟฟ้า (1.8 เมตร): เส้นเชื่อมการชาร์จสําหรับเครื่องทดสอบความผิดพลาดของเคเบิล
• คอปเลอร์ สายไฟฟ้าแรงสูง A: เชื่อมต่อตัวเชื่อมกับสายไฟที่กําลังทดสอบระหว่างวิธีการหลายจังหวะ เมื่อเชื่อมสายไฟ สามารถเชื่อมและตัดสายไฟได้เท่านั้น ไม่สามารถหมุนและบิด
• คอปเลอร์ สายไฟฟ้าแรงสูง B: ติดต่อตัวเชื่อมและแหล่งสัญญาณแรงดันสูง ระหว่างวิธีการแรงดันหลายครั้ง เมื่อการเชื่อมไฟ สามารถเชื่อมและตัดสายได้เท่านั้น ไม่สามารถหมุนและบิด
• สายเชื่อมดิน (2.5m):สายการก่อกัดดิน
• สาย USB: ใช้ในการนําเข้าไฟล์รูปคลื่นสู่คอมพิวเตอร์
