| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO，CE |
| หมายเลขรุ่น: | XHHL3200H |

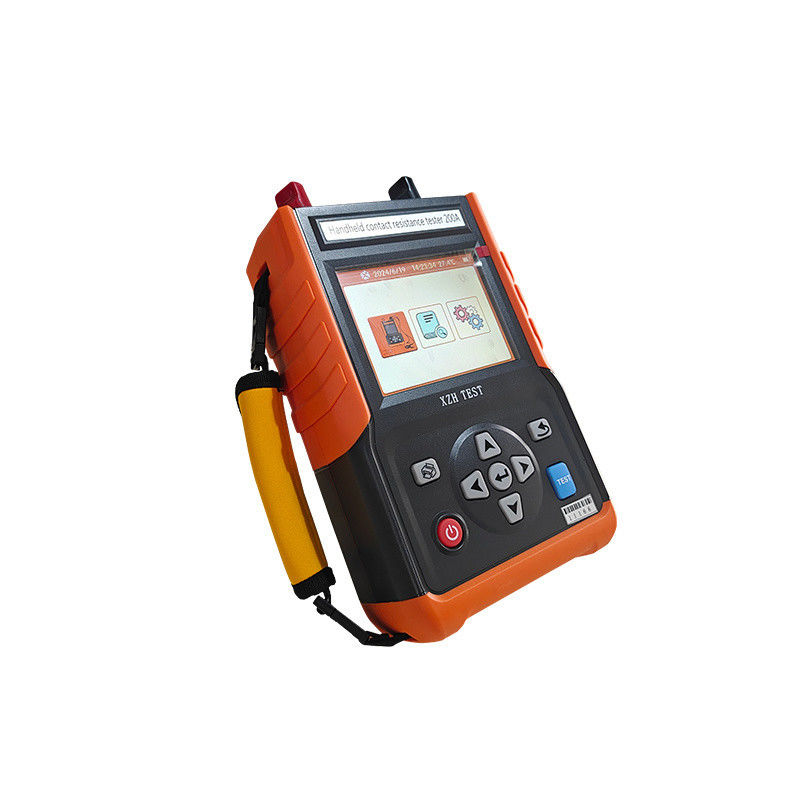

XHHL3200H เครื่องทดสอบความต้านทานสัมผัสแบบมือถือ ไมโครโอห์มมิเตอร์
เครื่องทดสอบความต้านทานลูป หรือที่เรียกว่า ไมโครโอห์มมิเตอร์ และเครื่องทดสอบความต้านทานสัมผัส เป็นเครื่องมือที่พัฒนาขึ้นโดยบริษัทของเราเพื่อวัดความต้านทานสัมผัสของสวิตช์แรงดันไฟฟ้าสูงต่างๆ, เบรกเกอร์วงจรแรงดันไฟฟ้าสูง, ส่วนประกอบการเชื่อมโลหะ, ความต้านทานลูปตัวนำโลหะ และความต้านทานไมโครโอห์มแม่นยำ
เครื่องมือนี้ใช้ไมโครคอนโทรลเลอร์ความเร็วสูง ร่วมกับตัวแปลง A/D ความแม่นยำสูง, เทคโนโลยีกการวัดแบบดิจิทัล, เทคโนโลยีป้องกันการรบกวนความถี่พลังงาน และเทคโนโลยีแหล่งกระแสไฟที่ตั้งโปรแกรมได้ขั้นสูง เพื่อให้แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูงในตัวสามารถสร้างกระแสไฟตรงแบบไม่มีระลอกคลื่น โดยมีเอาต์พุตสูงสุด 220A เอาต์พุตกระแสไฟสามารถปรับละเอียดได้ในขั้นตอนละ 2.5A โดยมีเกียร์กระแสไฟสูงสุด 87 เกียร์ เพื่อตอบสนองการทดสอบเกียร์กระแสไฟหลายเกียร์ ในขณะเดียวกัน สามารถตั้งเวลา (10 วินาที, 20 วินาที, 30 วินาที, 40 วินาที, 50 วินาที, 60 วินาที) เพื่อส่งออกการทดสอบกระแสไฟขนาดใหญ่ได้อย่างต่อเนื่อง ซึ่งสามารถทดสอบด้วยความแม่นยำสูง, ความเสถียรสูง และความชาญฉลาดสูงในสภาพแวดล้อมที่มีการรบกวนสูง ในแง่ของการออกแบบวงจร มีฟังก์ชันต่างๆ เช่น การป้องกันวงจรเปิดและการป้องกันความร้อนสูงเกินไป
เครื่องมือนี้ใช้จอ LCD สีขนาด 5.6 นิ้ว พร้อมอินเทอร์เฟซการทำงานภาษาจีนและภาษาอังกฤษ ซึ่งมีความชัดเจนและใช้งานง่าย นอกจากนี้ยังติดตั้งตัวต้านทานมาตรฐาน และเครื่องมือสามารถตรวจสอบความถูกต้องได้ด้วยตนเองก่อนทำการทดสอบอย่างเป็นทางการ เครื่องมือมีข้อดีคือ ช่วงกว้าง, ความจุในการจัดเก็บข้อมูลขนาดใหญ่, ความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง, การใช้งานง่าย, แบบพกพา, ขนาดเล็ก และพกพาสะดวก นอกจากนี้ยังสามารถเลือกเครื่องพิมพ์สำหรับการพิมพ์ข้อมูลได้
| ฟังก์ชัน | Cการทดสอบความต้านทานสัมผัสของสวิตช์แรงดันไฟฟ้าสูงและเบรกเกอร์วงจร; การทดสอบความต้านทานการเชื่อมต่อของโลหะlic ส่วนประกอบการเชื่อม; การทดสอบความต้านทานวงจรของ ตัวนำ; precise low การทดสอบความต้านทาน. | |
| พลังงาน | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ในตัว 12.6V 9000mAh | |
| วิธีการวัด | การวัดแบบ 4 สาย | |
| เครื่องชาร์จ | 12.6V/2A | |
| จอแสดงผล | LCD อุตสาหกรรมขนาด 5.6 นิ้ว พร้อมสีความสว่างสูง | |
| อินเทอร์เฟซการทดสอบ | I+, I-, U+, U- | |
| กระแสไฟขาออก | ≤5A, 10A, 30A, 50A, 80A, 100A, 200A, 220A | |
| กระแสไฟแบบขั้น: 2.5A, สูงสุด 87 เกียร์กระแสไฟ | ||
| ช่วงการวัด |
≤5A โหมดเร็ว | 1μΩ~3500mΩ |
| 10A โหมดเร็ว | 0.1μΩ~200mΩ | |
| 30Aโหมดเร็ว | 0.1μΩ~20mΩ | |
| 50Aโหมดเร็ว | 0.01μΩ~15mΩ | |
| 80Aโหมดเร็ว | 0.01μΩ~10mΩ | |
| :โหมดเร็ว | 0.01μΩ~5mΩ | |
| 200A โหมดเร็ว | 0.01μΩ~600uΩ | |
| 220A โหมดเร็ว | 0.01μΩ~500uΩ | |
| ความละเอียด | 0.01μΩ | |
| ความแม่นยำ | 30A~220A ±(ค่าที่อ่านได้*0.1%+ช่วงการวัด*0.2%+1μΩ) 10A หรือน้อยกว่า 5A ±(ค่าที่อ่านได้*0.5%+ช่วงการวัด*0.2%+10μΩ) |
|
| เวลาในการวัด | ≤100Aโหมดเร็วโหมดเร็ว,ระดับมลพิษ 2, JJG724-1991 ระเบียบการตรวจสอบของ DC Digital Ohmmeter, JJG166-1993 ระเบียบการตรวจสอบของ DC Resistors, DL/T967-2005 ระเบียบการตรวจสอบของเครื่องทดสอบความต้านทานลูปและเครื่องทดสอบความเร็วสูง DC resistance.,ระดับมลพิษ 2, JJG724-1991 ระเบียบการตรวจสอบของ DC Digital Ohmmeter, JJG166-1993 ระเบียบการตรวจสอบของ DC Resistors, DL/T967-2005 ระเบียบการตรวจสอบของเครื่องทดสอบความต้านทานลูปและเครื่องทดสอบความเร็วสูง DC resistance.> 100A:โหมดเร็วเครื่องพิมพ์ |
|
| อุปกรณ์เสริม กดปุ่มพิมพ์เพื่อพิมพ์ผลการทดสอบ | การจัดเก็บข้อมูล | |
| หลังจากเสร็จสิ้นการทดสอบ ข้อมูลจะถูกบันทึกโดยอัตโนมัติและวนซ้ำ โดยจัดเก็บข้อมูลได้สูงสุด 999 ชุด | ขนาดของเครื่องมือ | |
| L188mm×W85mm×H312mm | ขนาดของบรรจุภัณฑ์ด้านนอก | |
| โดยประมาณ L550mm×W420mm×H215mm | สายทดสอบ | |
| ความยาวมาตรฐาน: 3 ม. (เลือกได้ 5 ม.) | น้ำหนักรวม: โดยประมาณ 9.3 กก. | |
| สายทดสอบ | ||
| ความยาวมาตรฐาน: 3 ม. (เลือกได้ 5 ม.) | การเชื่อมต่อสายทดสอบกับพอร์ตกระแสไฟและพอร์ตแรงดันไฟฟ้า โดยมีความต้านทานน้อยกว่า 10mΩ | |
| การลบข้อมูล | ||
| เลือก Format Memory ในอินเทอร์เฟซการตั้งค่าเพื่อลบข้อมูลทั้งหมด | การสอบถามข้อมูล | |
| เข้าสู่อินเทอร์เฟซ Data Query กดปุ่มขึ้น ลง ซ้าย หรือขวาเพื่อเรียกดูข้อมูลที่จัดเก็บไว้ | การปิดเครื่องอัตโนมัติ | |
| แบตเตอรี่จะปิดเครื่องโดยอัตโนมัติหากไม่มีการใช้งานภายใน 15 นาทีหลังจากเปิดเครื่อง | แรงดันไฟฟ้าของแบตเตอรี่ | |
| เมื่อสัญลักษณ์""ปรากฏขึ้นที่มุมขวาบนของเครื่องมือ หมายความว่าพลังงานแบตเตอรี่หมด และจะปิดเครื่องโดยอัตโนมัติ โปรดชาร์จให้ทันเวลา | ไฟพื้นหลัง | |
| ความสว่างสูง ปานกลาง และต่ำ | กระแสไฟทำงาน | |
| กระแสไฟคือ 230mA ในสถานะที่ไม่ทดสอบ | สามารถตั้งค่ากระแสไฟได้ในสถานะการทดสอบ | |
| การป้องกันวงจร | ||
| การป้องกันวงจรเปิด การป้องกันความร้อนสูงเกินไป | การป้องกันอุณหภูมิ | |
| โดยการตรวจสอบอุณหภูมิ | อุณหภูมิและความชื้นในการทำงาน | |
| -10ºC | ~60ºC;ต่ำกว่า 70%RH,ระดับมลพิษ 2, JJG724-1991 ระเบียบการตรวจสอบของ DC Digital Ohmmeter, JJG166-1993 ระเบียบการตรวจสอบของ DC Resistors, DL/T967-2005 ระเบียบการตรวจสอบของเครื่องทดสอบความต้านทานลูปและเครื่องทดสอบความเร็วสูง DC resistance.อุณหภูมิและความชื้นในการจัดเก็บ | |
| -10ºC | ~60ºC;ต่ำกว่า 70%RHแรงดันไฟฟ้าในการชาร์จ | |
| 12.6V | มาตรฐานความปลอดภัย | |
| IEC61010-1, CAT 600V | ,ระดับมลพิษ 2, JJG724-1991 ระเบียบการตรวจสอบของ DC Digital Ohmmeter, JJG166-1993 ระเบียบการตรวจสอบของ DC Resistors, DL/T967-2005 ระเบียบการตรวจสอบของเครื่องทดสอบความต้านทานลูปและเครื่องทดสอบความเร็วสูง DC resistance. | |
