| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | XHGX507C1 |

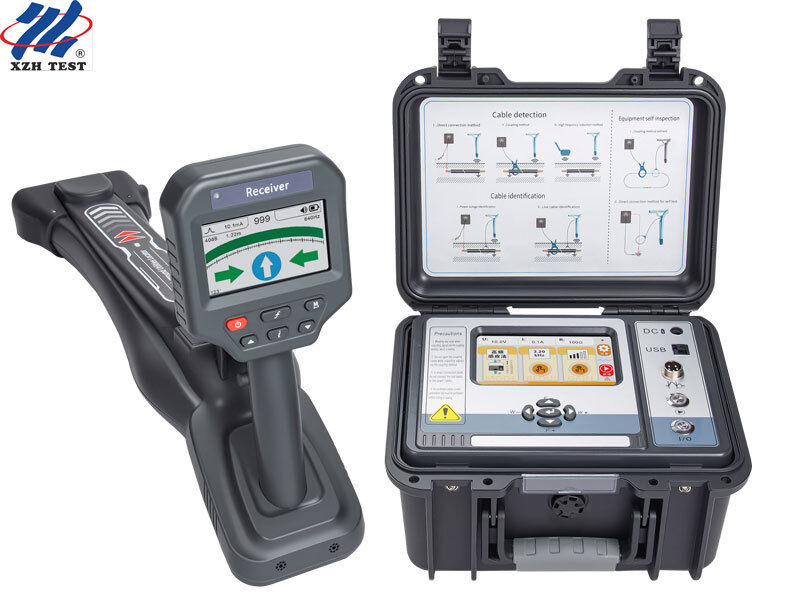

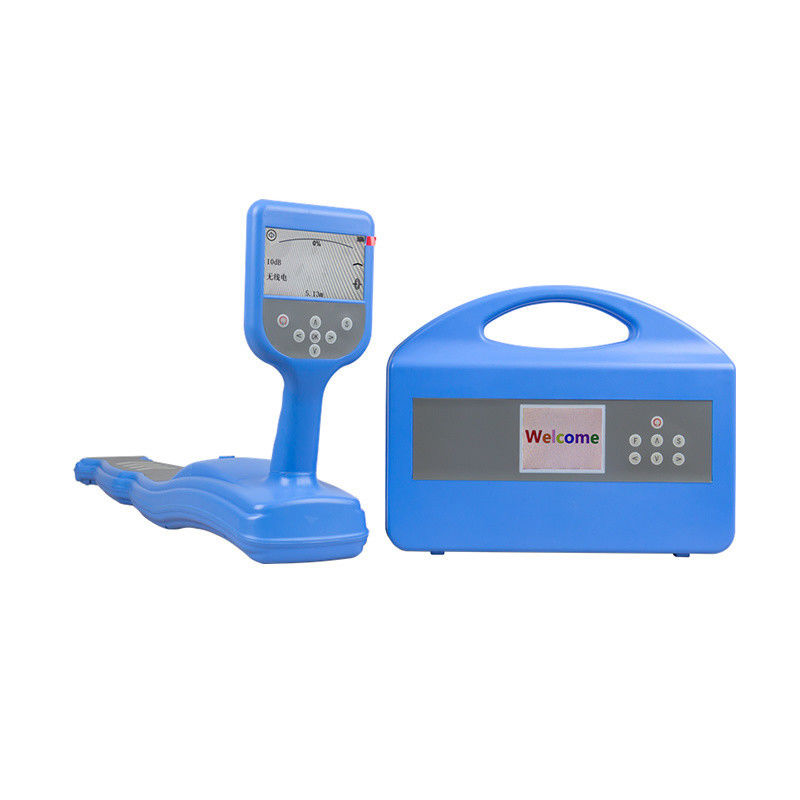

XHGX507C1 เครื่องระบุตำแหน่งท่อสายเคเบิล เป็นระบบตรวจจับสาธารณูปโภคใต้ดินระดับมืออาชีพที่พัฒนาขึ้นสำหรับโครงสร้างพื้นฐานเทศบาล กิจการไฟฟ้า โทรคมนาคม และผู้ให้บริการเครือข่ายท่อ ชุดอุปกรณ์ครบวงจรประกอบด้วยเครื่องส่งกำลังสูง 15W (เอาต์พุตตรงสูงสุด 300V, 9 ระดับที่ปรับได้) เครื่องรับความแม่นยำสูงพร้อมการวัดความลึกและกระแสแบบเรียลไทม์ แคลมป์จับยึด Φ125 มม. และแคลมป์ระบุตำแหน่งแบบยืดหยุ่น Φ200 มม. — รองรับการติดตามเส้นทางสายเคเบิล/ท่อ การแสดงทิศทาง การวัดความลึกในการฝัง (0–20 ม.) การระบุสายเคเบิลอัจฉริยะได้ถึง 20 เส้น และการระบุตำแหน่งจุดบกพร่องของสายดินด้วย A-frame เสริมในกล่องเครื่องมือแบบบูรณาการเดียว
แตกต่างจากเครื่องระบุตำแหน่งทั่วไปที่ต้องเดินทางไปมาระหว่างเครื่องส่งและเครื่องรับซ้ำๆ XHGX507C1 ช่วยให้ช่างเทคนิคสามารถตั้งค่าสายเคเบิลได้สูงสุด 20 เส้นล่วงหน้าที่ปลายเครื่องส่ง (หมายเลข L1–L20) จากนั้นจึงระบุทีละเส้นที่ปลายด้านนอก เครื่องรับจะทำเครื่องหมายการจับคู่ที่สำเร็จด้วยไอคอนเครื่องหมายถูกสีเขียวและเสียงบี๊บ และสายเคเบิลที่ไม่ใช่เป้าหมายด้วยกากบาทสีแดง — ช่วยลดเวลาการทำงานภาคสนามได้อย่างมากและเพิ่มความปลอดภัยในพื้นที่ทำงานที่มีสายเคเบิลหลายเส้น
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| กำลังขับ | สูงสุด 15W, ปรับได้ 9 ระดับ |
| แรงดันเอาต์พุต | สูงสุด 300V (เอาต์พุตตรง) |
| ความถี่เอาต์พุต | 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz |
| โหมดเอาต์พุต | การเชื่อมต่อโดยตรง, วิธีการจับยึด, วิธีการเหนี่ยวนำ — ระบุโดยอัตโนมัติโดยอุปกรณ์เสริมที่เชื่อมต่อ |
| การจับคู่ความต้านทาน | การจับคู่ความต้านทานแบบเรียลไทม์อัตโนมัติเต็มรูปแบบและการป้องกัน |
| การป้องกันวงจร | การป้องกันการโอเวอร์โหลดและไฟฟ้าลัดวงจร |
| จอแสดงผล | หน้าจอสี LCD แบบสัมผัสคาปาซิทีฟขนาด 5 นิ้ว |
| แบตเตอรี่ | แบตเตอรี่ลิเธียมเหล็กฟอสเฟตแบบชาร์จไฟได้ความจุสูง 11.1V |
| เครื่องชาร์จ | DC 11.1V 3A |
| ขนาด / น้ำหนัก | ประมาณ 320 × 275 × 145 มม. / ประมาณ 3.85 กก. |
| อินเทอร์เฟซการเชื่อมต่อ | พอร์ต USB, พอร์ต DC, ซ็อกเก็ตอากาศยาน; สายเครื่องส่ง 3 ม. |
| โครงสร้าง | การออกแบบกล่องเครื่องมือพิเศษแบบบูรณาการ, ทนแรงกดได้ประมาณ 200 กก.; ทนแรงดันไฟฟ้า AC3700V/rms ระหว่างด้านบนและด้านล่างของกล่อง |
| ความปลอดภัย / EMC | IEC61010-1 (CAT III 300V, CAT IV 150V, ระดับมลพิษ 2); IEC61326 (EMC) |
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ฟังก์ชัน | การติดตามเส้นทางท่อ (การติดตามตำแหน่ง, การแสดงทิศทาง, การวัดความลึก, การวัดกระแส), การระบุสายเคเบิล, การค้นหาจุดบกพร่องด้วย A-Frame (อุปกรณ์เสริม) |
| สัญญาณเข้า | ขดลวดรับสัญญาณในตัว, แคลมป์รับสัญญาณแบบยืดหยุ่น, A-Frame (อุปกรณ์เสริม) |
| ความถี่รับ | 14 ความถี่ที่เลือกได้: 50Hz, 60Hz, 250Hz (พาสซีฟ); 640Hz, 1.28kHz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10.2kHz, 32.7kHz, 65.6kHz, 81.9kHz, 197kHz (แอคทีฟ); มีแถบตรวจจับพาสซีฟ RF |
| โหมดตรวจจับ | ยอดกว้าง, ยอดแคบ, วิธีหุบเขา |
| โหมดการแสดงผล | โหมดการวางตำแหน่งแบบคลาสสิก, โหมด Wire-Cruise (แนะนำ), โหมดการวัดความผิดเพี้ยนของสัญญาณ |
| ระยะตรวจจับ | การเชื่อมต่อโดยตรง: 0–20 กม.; วิธีการจับยึด: 0–10 กม.; วิธีการเหนี่ยวนำ: เหมาะสำหรับสายเคเบิลที่ฝังอยู่ต่ำกว่า 2 ม. |
| การวัดความลึก | 0–20 ม., การแสดงผลความลึกและกระแสแบบเรียลไทม์; ความแม่นยำในการวางตำแหน่งแกนกลาง: ±5% (ความลึกในการฝัง 0–3 ม.), -10% (ความลึกในการฝัง 3–20 ม.) |
| การระบุสายเคเบิล | การระบุอัจฉริยะด้วยแคลมป์แบบยืดหยุ่น; สามารถตั้งค่าได้ 1–20 เส้น (L1–L20); เกณฑ์การผ่าน: กระแส ≥0.3mA, อยู่ในช่วง 75%–135% ของค่าที่ตั้งไว้, ทิศทางกระแสตรงกัน; การเชื่อมต่อโดยตรง: ความต้านทานวงจร 0Ω–8kΩ (ประมาณ 0–20 กม.); วิธีการจับยึด: ความต้านทานวงจร 0Ω–1kΩ (ประมาณ 0–6 กม.) |
| สัญญาณเสียง | เสียง FM ที่เปลี่ยนแปลงตามความแรงของสัญญาณ |
| สัญญาณบ่งชี้การรบกวน | เขียว: ไม่มีสัญญาณรบกวน / ผลลัพธ์เชื่อถือได้; แดง: สัญญาณรบกวนรุนแรง / ผลลัพธ์ไม่น่าเชื่อถือ |
| จอแสดงผล | หน้าจอสี LCD แบบสัมผัสคาปาซิทีฟขนาด 4.3 นิ้ว, มองเห็นได้ในแสงแดด |
| แบตเตอรี่ | แบตเตอรี่ลิเธียมแบบชาร์จไฟได้ความจุสูง 8.4V 5200mAh |
| ขนาด / น้ำหนัก | ประมาณ 350 × 155 × 700 มม. / ประมาณ 2 กก. |
| อินเทอร์เฟซการเชื่อมต่อ | พอร์ต USB Type-C, ซ็อกเก็ตอากาศยาน |
| ทนแรงดันไฟฟ้า | AC2000V/rms (ระหว่างส่วนหน้าและส่วนหลังของเปลือก) |
| ความปลอดภัย / EMC | IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, ระดับมลพิษ 2 |
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| แคลมป์จับยึดเครื่องส่ง | ขนาด 297 × 194 × 39 มม.; เส้นผ่านศูนย์กลางภายใน Φ125 มม.; น้ำหนักประมาณ 1.18 กก. |
| แคลมป์ระบุตำแหน่งแบบยืดหยุ่น | แบบขดลวดแบบยืดหยุ่น, เส้นผ่านศูนย์กลางภายใน Φ200 มม.; สามารถปรับแต่งเส้นผ่านศูนย์กลางที่ใหญ่ขึ้นได้ตามคำขอ |
| สายวัดทดสอบ | สายวัดสีแดง 3 ม., สายวัดสีดำ 3 ม. (คลิปปากจระเข้สองด้าน) |
| สภาพแวดล้อมการทำงาน | -10°C ถึง 40°C, ความชื้นสัมพัทธ์ต่ำกว่า 80% |
| สภาพแวดล้อมการจัดเก็บ | -10°C ถึง 50°C, ≤95%RH, ไม่มีไอน้ำควบแน่น |
| การชาร์จแบตเตอรี่ | เครื่องส่ง: ประมาณ 5–6 ชม. จากแรงดันไฟฟ้าต่ำ (สถานะปิด); เครื่องรับ: ประมาณ 3–4 ชม.; รอบการชาร์จ/คายประจุ 300–500 รอบ; ชาร์จ 1 ครั้งทุก 3 เดือนเมื่อไม่ได้ใช้งาน |
| อุตสาหกรรม | การใช้งานทั่วไป |
|---|---|
| กิจการไฟฟ้า | การติดตามเส้นทางสายไฟ, การระบุสายไฟที่มีไฟฟ้า/ไม่มีไฟฟ้า, การตรวจสอบก่อนการขุดเจาะและการเลื่อย, การระบุตำแหน่งจุดบกพร่องของปลอกสายไฟ |
| โครงสร้างพื้นฐานเทศบาล | การทำแผนที่และสำรวจท่อส่งน้ำ, ก๊าซ และระบบทำความร้อนใต้ดิน |
| การบำรุงรักษาท่อ | การลาดตระเวนตามปกติ, การป้องกันความเสียหาย, การระบุตำแหน่งจุดบกพร่องของฉนวน |
| การก่อสร้างและวิศวกรรมโยธา | การระบุตำแหน่งสาธารณูปโภคก่อนการขุดเจาะเพื่อป้องกันการชนสายเคเบิล |
| โทรคมนาคม | การติดตามเส้นทางสายเคเบิลใยแก้วนำแสงและทองแดงในท่อร่วม |
| เลขที่ | รายการ | จำนวน |
|---|---|---|
| 1 | เครื่องรับ | 1 หน่วย |
| 2 | เครื่องส่ง | 1 หน่วย |
| 3 | สายสัญญาณตรง | 1 |
| 4 | แคลมป์จับยึดเครื่องส่ง (ส่งสัญญาณ) | 1 |
| 5 | แคลมป์ยืดหยุ่นรับสัญญาณ | 1 |
| 6 | สายวัดทดสอบแบบคลิปปากจระเข้สองด้าน | 1 |
| 7 | เครื่องชาร์จเครื่องส่ง | 1 |
| 8 | เครื่องชาร์จเครื่องรับ | 1 |
| 9 | A-Frame | 1 |
| 10 | สายเชื่อมต่อ A-Frame | 1 |
| 11 | เข็มกราวด์ (หมุดกราวด์) | 1 |
| 12 | สาย USB | 1 |
| 13 | ประแจสปลิน | 1 |
ถาม: XHGX507C1 ทำอะไรได้บ้าง?
เป็นการรวมการติดตามเส้นทางสายเคเบิล/ท่อใต้ดินเข้ากับการแสดงทิศทาง การวัดความลึก (0–20 ม.) และกระแสแบบเรียลไทม์ การระบุสายเคเบิลได้ถึง 20 เส้น และการระบุตำแหน่งจุดบกพร่องของสายดินด้วย A-Frame เสริม — สามฟังก์ชันในชุดเดียว ไม่จำเป็นต้องใช้อุปกรณ์หลายชิ้นในพื้นที่
ถาม: สามารถตรวจจับได้ไกลและลึกแค่ไหน?
การเชื่อมต่อโดยตรงโดยทั่วไปจะครอบคลุมความยาวสายเคเบิล 0–20 กม. และวิธีการจับยึด 0–10 กม. ขึ้นอยู่กับความต้านทานดิน ความต้านทานสายเคเบิล และความลึกในการฝัง การวัดความลึกแบบเรียลไทม์ครอบคลุม 0–20 ม. เพื่อผลลัพธ์ที่น่าเชื่อถือยิ่งขึ้น สามารถใช้วิธีการหุบเขา 45° หรือวิธีการยอดกว้าง 80% ด้วยตนเองได้
ถาม: ระบบระบุสายเคเบิล 20 เส้นทำงานอย่างไร?
ตั้งค่าสายเคเบิลเป้าหมายแต่ละเส้น (L1–L20) ล่วงหน้าที่ปลายเครื่องส่ง ที่ปลายด้านนอก ให้หนีบสายเคเบิลด้วยแคลมป์แบบยืดหยุ่น: หากกระแสตรวจจับ ≥0.3mA อยู่ในช่วง 75%–135% ของค่าที่ตั้งไว้ และทิศทางกระแสตรงกัน เครื่องรับจะแสดงเครื่องหมายถูกสีเขียวพร้อมเสียงบี๊บ — สายเคเบิลได้รับการยืนยัน สายเคเบิลอื่น ๆ จะแสดงกากบาทสีแดง
ถาม: สามารถใช้กับสายเคเบิลที่มีไฟฟ้าได้หรือไม่?
ได้ สำหรับสายเคเบิลที่มีไฟฟ้า ให้ใช้แคลมป์จับยึด (ไม่ต้องสัมผัสทางไฟฟ้า; ปลายทั้งสองข้างของปลอกต้องต่อสายดินอย่างดี) หรือสายกลาง/สายดิน หรือวิธีการฉีดปลอก ซึ่งต้องดำเนินการโดยช่างไฟฟ้าที่มีคุณสมบัติเท่านั้น การส่งออกโดยตรงต้องใช้กับสายเคเบิลที่ปิดไฟแล้วเท่านั้น และได้รับการยืนยันว่าปลอดภัย
ถาม: ควรเลือกความถี่ใด?
ค่าเริ่มต้น 3.20kHz ครอบคลุมงานส่วนใหญ่ ใช้ความถี่ต่ำ (640Hz–3.20kHz) สำหรับการติดตามระยะไกล (มากกว่า 2–3 กม.) ความถี่ปานกลางถึงสูงประมาณ 8.19kHz สำหรับการติดตามท่อทั่วไป และความถี่สูง (32.7kHz–197kHz) สำหรับท่อที่มีความต้านทานสูง เช่น ท่อเหล็กหล่อเคลือบ ในโหมดเหนี่ยวนำ เครื่องส่งจะส่งสัญญาณ 32.7kHz, 81.9kHz หรือ 197kHz
ถาม: สามารถระบุตำแหน่งจุดบกพร่องของท่อได้หรือไม่?
เมื่อเชื่อมต่อ A-Frame เสริม เครื่องรับจะเปลี่ยนเป็นโหมดค้นหาจุดบกพร่องโดยอัตโนมัติ และใช้วิธีการวัดแรงดันไฟฟ้าขั้นบันไดที่ 640Hz–3.20kHz เพื่อระบุตำแหน่งความเสียหายของฉนวนของท่อหุ้มฉนวน จุดบกพร่องของสายดินของสายเคเบิลแรงดันต่ำที่ไม่มีเกราะ และความล้มเหลวของปลอกของสายเคเบิลแรงดันสูง
ติดต่อเราวันนี้เพื่อขอใบเสนอราคาหรือปรึกษาด้านเทคนิคเกี่ยวกับ XHGX507C1 เครื่องระบุตำแหน่งท่อสายเคเบิล
