การปรับเปลี่ยนตัวหาท่อเคเบิลใต้ดินสําหรับการติดตามเส้นทาง

Name: การปรับเปลี่ยนตัวหาท่อเคเบิลใต้ดินสําหรับการติดตามเส้นทาง
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: เอ็กซ์เอชจีเอ็กซ์507เอ็กซ์
Price: 1,662.00 USD
Availability: InStock

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH TEST
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	เอ็กซ์เอชจีเอ็กซ์507เอ็กซ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ชื่อแบรนด์:

XZH TEST

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

เอ็กซ์เอชจีเอ็กซ์507เอ็กซ์

รุ่นหมายเลข:

เอ็กซ์เอชจีเอ็กซ์507เอ็กซ์

พลัง:

ไฟฟ้า

ที่ปรับแต่งได้:

ที่ปรับแต่งได้

สี:

สีเหลือง

แพ็คเกจขนส่ง:

กล่องไม้บรรจุด้วยโฟม

เครื่องหมายการค้า:

การทดสอบ XZH

ต้นทาง:

ซีอาน ประเทศจีน

สามารถในการผลิต:

2,000 ชิ้น / ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

ใบรับรองการรับประกัน

การรับประกัน:

12 เดือน

เน้น:

High Light

เน้น:

เครื่องระบุตำแหน่งท่อสายเคเบิลใต้ดิน

เครื่องติดตามเส้นทางสายเคเบิลพร้อมการปรับแต่ง

เครื่องระบุตำแหน่งสายเคเบิลติดตามเส้นทาง

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

5-7 วัน

เงื่อนไขการชำระเงิน:

T/T

สามารถในการผลิต:

2,000 ชิ้น / ปี

คําอธิบายสินค้า

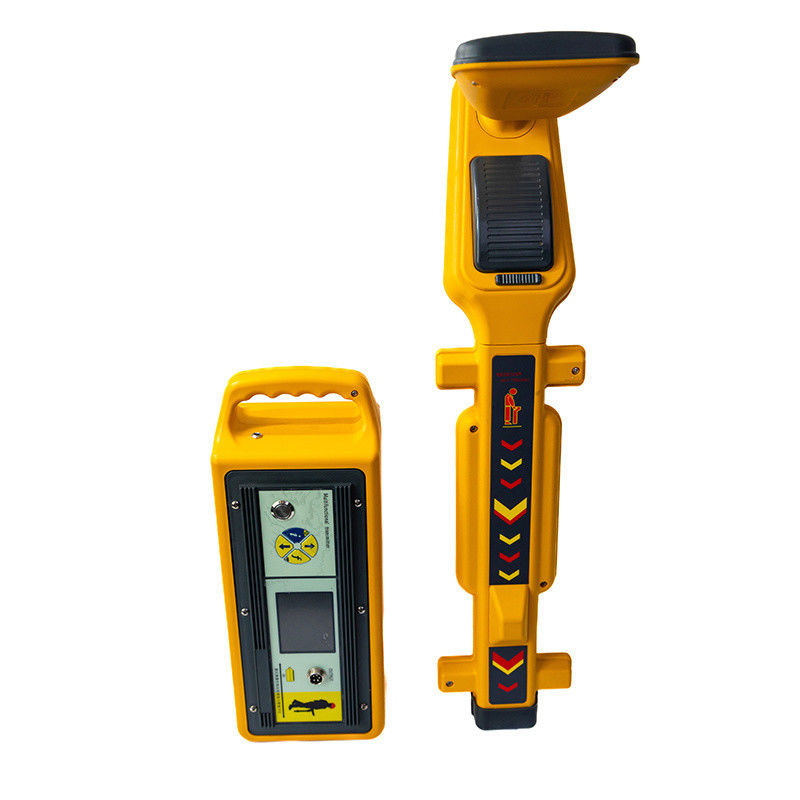

XHGX507X การปรับแต่งตัวระบุตำแหน่งท่อสายเคเบิลใต้ดินสีเหลืองอัจฉริยะสำหรับการติดตามเส้นทาง

บทนำผลิตภัณฑ์
ตัวระบุตำแหน่งท่อสายเคเบิล XHGX507X นี้ใช้สัญญาณสนามแม่เหล็กไฟฟ้าของสายเคเบิลใต้ดินเพื่อระบุตำแหน่งสายเคเบิล และให้ค่าความลึกและกระแสไฟ เพื่อให้ตระหนักถึงฟังก์ชันการตรวจจับสายเคเบิล
เครื่องส่งและเครื่องรับของอุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC ของสหรัฐอเมริกา อุปกรณ์นี้เป็นไปตามบทบัญญัติที่เกี่ยวข้องของ European Directive 1999/5/EC
คุณสมบัติ:

อุปกรณ์นี้สามารถใช้สำหรับการค้นหาเส้นทางสายเคเบิล การระบุสายเคเบิลที่ไม่มีกระแสไฟฟ้าและมีกระแสไฟฟ้า
รองรับฟังก์ชันการระบุทิศทางกระแสไฟและเฟส และมีเทคโนโลยีเฉพาะที่สามารถแสดงทิศทางกระแสไฟและเฟสของสัญญาณติดตาม ซึ่งช่วยเพิ่มความแม่นยำของเส้นทางการค้นหาได้อย่างมีประสิทธิภาพ
ในเวลาเดียวกัน ยังสามารถตรวจจับความลึกที่ฝังของสายเคเบิลได้อีกด้วย
เครื่องส่งสัญญาณพร้อมตัวเลือกความถี่หลายแบบ, 577HZ, 815HZ, 8KHZ, 33KHZ, 65KHZ, 82KHZ, 133KHZ, SS LOW, SS HIGH, โหมดหลายความถี่
ฟังก์ชันพร้อมโอห์มมิเตอร์เพื่อทดสอบค่าความต้านทานต่อเนื่องภายนอกของกระแสไฟ
การแสดงผลแบบดิจิทัลของความแรงของสัญญาณ
เกน
ลูกศรซ้ายและขวาแสดงตำแหน่งท่อ
ความถี่ในการทำงาน
การแสดงผลแบบกราฟิกของความแรงของสัญญาณ
โหมดการทำงาน
พลังงานแบตเตอรี่
เข็มทิศระบุทิศทางของท่อ
การแสดงผลแบบเรียลไทม์ของความลึกและกระแสไฟของท่อ

บทนำโดยย่อเกี่ยวกับเครื่องส่งสัญญาณ

การปรับเปลี่ยนตัวหาท่อเคเบิลใต้ดินสําหรับการติดตามเส้นทาง 0

แผงหน้าปัดและบทนำฟังก์ชันของเครื่องส่งสัญญาณ
เครื่องส่งสัญญาณเป็นแหล่งสัญญาณที่สามารถปล่อยพลังงานได้เพียงพอ และเป็นหนึ่งในแกนหลักของชุดเครื่องมือนี้ มีฟังก์ชันที่สมบูรณ์ ความชาญฉลาดสูง และใช้งานง่าย
บทนำแผงหน้าปัด
หมายเหตุ: ดูภาพด้านบน
1. ปุ่ม 2. พอร์ตเอาต์พุต 3. พื้นที่แสดงผล LCD 4. ปุ่มรวมความถี่ 5. การปรับพลังงาน
ปุ่มรวม
6. ปุ่มรวมเมนู 7. พอร์ตชาร์จ
บทนำฟังก์ชัน
1. ปุ่มสวิตช์: สวิตช์นี้เป็นสวิตช์ล็อคตัวเอง กดเพื่อเปิดเครื่อง เครื่องส่งสัญญาณอยู่ในสถานะทำงาน ป๊อปอัพเพื่อตัดการเชื่อมต่อแหล่งจ่ายไฟ เครื่องส่งสัญญาณอยู่ในสถานะปิดเครื่อง
2. พอร์ตเอาต์พุต: พอร์ตนี้เป็นซ็อกเก็ตการบินเฉพาะแบบหลายคอร์ ใช้เพื่อเปลี่ยนโหมดเอาต์พุตของสัญญาณ การเชื่อมต่อสายตรงคือโหมดการเชื่อมต่อโดยตรง การใส่การเชื่อมต่อแคลมป์แบบเชื่อมต่อคือโหมดการเชื่อมต่อ การไม่เชื่อมต่อสายคือโหมดการเหนี่ยวนำ
3. พื้นที่แสดงผลคริสตัลเหลว: แสดงข้อมูลพื้นฐานที่จำเป็น
4. ปุ่มความถี่: ปุ่มนี้เป็นสวิตช์แบบนุ่มนวลแบบจ็อก ความถี่ของสัญญาณเอาต์พุตสามารถเปลี่ยนแปลงได้ทุกครั้งที่กด การเปิดเครื่องครั้งแรกคือ 577Hz ในโหมดการรับรู้คือ 8KHz ในอินเทอร์เฟซเมนูการตั้งค่าความถี่ ให้กดปุ่มนี้เพื่อเลือกหรือยกเลิกความถี่ที่ครอบคลุมโดยแถบไฟ ในการตั้งค่าโหมดหลายความถี่ ให้กดปุ่มนี้เพื่อเลือกแทนช่องความถี่เอาต์พุต
5. ปุ่มเปิดปิด: ปุ่มนี้เป็นสวิตช์แบบนุ่มนวลแบบจ็อก กำลังไฟเอาต์พุตสามารถเปลี่ยนแปลงได้ครั้งละหนึ่งครั้งทุกครั้งที่กด และสามารถเลือกได้จากระดับต่ำ กลาง สูง และเต็มรูปแบบ พลิกดูเมนูความถี่ ในการตั้งค่าโหมดหลายความถี่ ให้กดปุ่มนี้เพื่อเลือกความถี่เอาต์พุต
6. ปุ่มเมนู: ปุ่มนี้เป็นสวิตช์แบบนุ่มนวลแบบจ็อก กดปุ่มนี้เพื่อวนเข้าสู่เมนูการตั้งค่าความถี่ โหมดการวัดความต้านทาน และการตั้งค่าโหมดหลายความถี่
7. พอร์ตชาร์จ: พอร์ตนี้คือขาตั้งชาร์จ Φ2.1 ใช้เชื่อมต่อเครื่องชาร์จพิเศษเพื่อชาร์จแบตเตอรี่

เนื้อหาการแสดงผลอินเทอร์เฟซเครื่องส่งสัญญาณ

ความถี่	แสดงความถี่เอาต์พุตปัจจุบัน
ระบุพลังงานแบตเตอรี่ปัจจุบัน แสดงด้วยสัญลักษณ์แบตเตอรี่ สีดำทั้งหมดคือ	แสดงพลังงานเอาต์พุตปัจจุบัน สามารถแสดงระดับต่ำ กลาง ระดับสูงและเต็มรูปแบบตามลำดับ
โหมด	แสดงโหมดการทำงานปัจจุบัน สามารถแสดงการเชื่อมต่อโดยตรง การเชื่อมต่อ และการเหนี่ยวนำ กระแสไฟ
แสดงค่ากระแสไฟในลูปปัจจุบัน การแสดงผลที่มีประสิทธิภาพคือ 0-999 mA	อิมพีแดนซ์: แสดงค่าอิมพีแดนซ์ในลูปปัจจุบัน การแสดงผลที่มีประสิทธิภาพคือ 00001-20000 โอห์ม พลังงาน
ระบุพลังงานแบตเตอรี่ปัจจุบัน แสดงด้วยสัญลักษณ์แบตเตอรี่ สีดำทั้งหมดคือ	พลังงานเต็มที่ และด้านซ้ายคือการแสดงเปอร์เซ็นต์พลังงานปัจจุบัน เคล็ดลับการจับคู่
เมื่อวงกลมใต้ภาพเริ่มหมุน หมายความว่าเครื่องส่งสัญญาณกำลัง	ทำงานอย่างเสถียร การตั้งค่าความถี่
577Hz, 815Hz, 8kHz, 33kHz, 65kHz, 82kHz, 133kHz, ss low, ss high, โหมดหลายความถี่	โหมดเอาต์พุตสัญญาณ - โหมดการทำงานของเครื่องส่งสัญญาณ

เครื่องส่งสัญญาณสามารถส่งสัญญาณ AC ที่แตกต่างกัน ซึ่งสามารถนำไปใช้กับสายเคเบิลเป้าหมายได้สามวิธี (การเชื่อมต่อโดยตรง การเชื่อมต่อ การเหนี่ยวนำ) เพื่อให้แน่ใจว่ามีการส่งสัญญาณที่เชื่อถือได้บนสายเคเบิลเป้าหมาย จะต้องมีลูปที่เชื่อถือได้ในสาย อาจเป็นลูปทางอ้อมที่ประกอบด้วยพื้นดิน ลูปตัวเก็บประจุที่ประกอบด้วยความจุแบบกระจายที่เกิดขึ้นระหว่างสายเคเบิลที่ยาวพอสมควรกับพื้นดิน หรือลูปโดยตรงที่ประกอบด้วยจุดบกพร่องไฟฟ้าลัดวงจรระหว่างสาย วงจรที่แตกต่างกันตอบสนองการทดสอบที่แตกต่างกัน
บทนำโดยย่อเกี่ยวกับเครื่องรับ

แผงหน้าปัดและบทนำฟังก์ชันของเครื่องรับ

การปรับเปลี่ยนตัวหาท่อเคเบิลใต้ดินสําหรับการติดตามเส้นทาง 1

เครื่องรับคือการรวมวงจรระบบที่สามารถรับสนามแม่เหล็กเฉพาะและแปลงเป็นสัญญาณไฟฟ้าเพื่อแสดงผลและแจ้งให้ผู้ปฏิบัติงานทราบ เป็นแกนหลักที่สองของชุดเครื่องมือนี้ มีฟังก์ชันครบถ้วน ชาญฉลาดสูง พกพาสะดวก น้ำหนักเบา และใช้งานง่าย
บทนำฟังก์ชันเนื้อหาการแสดงผลอินเทอร์เฟซ

อินเทอร์เฟซโหมดลูกศรยอดกว้างของเครื่องรับ
ความถี่:
แสดงค่าความถี่ที่รับปัจจุบัน ค่าเริ่มต้นคือ 577Hz เมื่อเปิดเครื่องตะแกรง:
ความแรงของสัญญาณระบุโดยความยาวของตะแกรง ตะแกรงเคลื่อนที่จากทั้งสองด้านไปยังตรงกลาง และสัญญาณแรงเกินไปหรืออยู่นอกช่วงเมื่อตะแกรงเต็มสามหลัก:
ความแรงของสัญญาณระบุโดยขนาดของตัวเลข ช่วงที่ถูกต้องคือ 00.0-99.9 เมื่อแสดง 99.9 สัญญาณแรงเกินไปหรืออยู่นอกช่วงเข็มทิศสี:
ระบุทิศทางของท่อความลึกและกระแสไฟ:
ระบุความลึกที่วัดได้ของท่อใต้ดินและกระแสไฟบนท่อเกน:
ระบุการขยายสัญญาณที่ประมวลผลโดยเครื่องรับในปัจจุบัน โดยมีช่วงไดนามิกตั้งแต่ 000-140db โดยจะปรับโดยอัตโนมัติตามค่าเริ่มต้น การบูตครั้งแรกคือ 60dbโหมด:
ระบุวิธีการที่เครื่องรับรับสัญญาณ และแสดงยอดแคบ ยอดกว้าง ร่อง ยอดลูกศรกว้าง ยอด + ร่อง และอุปกรณ์ภายนอก การเปิดเครื่องครั้งแรกคือยอดกว้าง อุปกรณ์ภายนอกได้รับการยอมรับโดยอัตโนมัติระดับแบตเตอรี่:
ระบุระดับแบตเตอรี่ปัจจุบัน ระบุด้วยสัญลักษณ์แบตเตอรี่ระดับเสียง:
ระบุสถานะการทำงานปัจจุบันของเสียงกริ่ง แสดงด้วยสัญลักษณ์แตรบวกเส้น หนึ่งเส้นคือความดังต่ำ สองเส้นคือความดังปานกลาง สามเส้นคือความดังสูง และกากบาทคือการปิดเสียงกริ่ง การเปิดเครื่องครั้งแรกคือการปิดเสียงกริ่งลูกศรซ้ายและขวา:
ลูกศรปรากฏขึ้นโดยอัตโนมัติจากสายเคเบิลเพื่อระบุตำแหน่งสายเคเบิล ลูกศรสองตัวปรากฏเหนือสายเคเบิลทิศทางกระแสไฟ:
เมื่อใช้ความถี่ SS ฟังก์ชันนี้สามารถแสดงทิศทางของกระแสไฟสัญญาณเพื่อช่วยผู้ปฏิบัติงานในการค้นหาเส้นทางการระบุเฟส:
เมื่อใช้ความถี่ SS เครื่องรับจะแสดงเฟสของสัญญาณ กดปุ่มความถี่ค้างไว้เพื่อล้างเฟสลักษณะเฉพาะของเครื่องรับ1) การวางตำแหน่งสายเคเบิล: เลือกวิธีการยอดคลื่นและใช้การวางตำแหน่งเสาอากาศแบบขนานเพื่อติดตามสายเคเบิลเป้าหมายอย่างรวดเร็ว เมื่ออยู่เหนือสายเคเบิล สัญญาณจะใหญ่ที่สุดและทั้งสองด้านจะลดลง เลือกวิธีการหุบเขาและใช้เสาอากาศแนวตั้งสำหรับการวางตำแหน่ง เมื่อไม่มีสายเคเบิลและแหล่งรบกวนที่อยู่ติดกัน การวางตำแหน่งจะแม่นยำและเชื่อถือได้มากขึ้น เมื่อเครื่องรับอยู่เหนือสายเคเบิล สัญญาณจะเล็กที่สุดและสัญญาณทั้งสองด้านมีขนาดใหญ่
2) การวัดความลึก: ในโหมดการเชื่อมต่อโดยตรง ความลึกจะถูกวัดโดยตรง วางเครื่องรับไว้เหนือท่อโดยตรง และรักษาตัวเครื่องมือให้อยู่นิ่งเมื่อทิศทางที่ระบุโดยเข็มทิศชี้ไปข้างหน้า และค่าเสียงจริงจะแสดงที่มุมบนซ้าย
เสียงเตือน
คุณสมบัติที่ยอดเยี่ยมของเครื่องมือนี้คือมีเสียงเตือน ซึ่งสามารถลดความเมื่อยล้าของดวงตาของผู้ปฏิบัติงานเมื่อทำงานเป็นเวลานาน และทำให้งานตรวจจับง่ายและชัดเจนยิ่งขึ้น ระดับเสียงที่ปล่อยออกมาจากเครื่องรับเป็นสัดส่วนกับความแรงของสัญญาณที่ได้รับ ภายใต้เกนที่เป็นเอกภาพ เมื่อเสียงจากเครื่องรับดังและรวดเร็ว หมายความว่าสัญญาณที่ได้รับนั้นแรง และในทางกลับกัน หมายความว่า
สัญญาณที่ได้รับนั้นอ่อนแอ เมื่อเครื่องรับอยู่ในวิธีการยอดคลื่น เสียงจะดังและแหลมคมเหนือสายเคเบิล และเสียงจะเล็กและเบาบางทั้งสองด้าน เมื่อเครื่องรับอยู่ในวิธีการหุบเขา เสียงจะเล็กที่สุดและเบาบางที่สุดเหนือท่อ และเสียงจะดังและแน่นทั้งสองด้าน
โหมดการทำงานของเครื่องรับ
หลักการทำงาน
เมื่อสัญญาณถูกนำไปใช้กับสายเคเบิล จะมีกระแสไฟบนสายเคเบิล และกระแสไฟจะสร้างสนามแม่เหล็กที่แผ่ออกไปรอบๆ สายเคเบิล ความถี่ของสนามแม่เหล็กสอดคล้องกับความถี่ของสัญญาณที่ใช้ ความแรงคือสายเคเบิลเป็นศูนย์กลางของวงกลมและการแผ่รังสีลดลง และทิศทางคือทิศทางสัมผัสของจุดใดจุดหนึ่งบนวงกลมการแผ่รังสี
เครื่องรับจะรับสัญญาณสนามแม่เหล็กหรือสัญญาณสนามไฟฟ้าที่รั่วไหลซึ่งแผ่ออกมาจากสายเคเบิลผ่านเสาอากาศภายในหรืออุปกรณ์อินพุตภายนอก และสามารถประมวลผลได้ในสองโหมดการทำงานที่แตกต่างกัน และการเปลี่ยนแปลงความแรงของสัญญาณจะถูกแจ้งให้ผู้ปฏิบัติงานทราบ
โหมดการรับสัญญาณ - โหมดการทำงานของเครื่องรับ
วิธีการยอดคลื่น
(ยอดแคบ ยอดกว้าง ลูกศรกว้าง ยอด + หุบเขา )วิธีการร่อง
(ร่อง )
