เครื่องทดสอบสายคลื่นเสียง ดิจิโฟนหลากหลายประเภท สีดํา Bnr พร้อมฟังก์ชันแสดงการเบี่ยงเบนทาง

คําอธิบาย
เครื่องตรวจหาจุดผิดพลาดของเคเบิลใช้หลักการการรับความสั่นสะเทือนและการผลักดันไฟฟ้าแม่เหล็ก เพื่อกําหนดตําแหน่งเฉพาะของจุดผิดพลาดของเคเบิลเครื่องกําเนิดแรงดันสูงใช้ในการทําให้แฟลชอเวอร์ปรากฏการณ์ทางฟิสิกอล เช่น คลื่นสั่นคลื่น คลื่นเสียง และคลื่นไฟฟ้าแม่เหล็กแฟลชอเวอร์การปล่อยในจุดความผิดพลาดถูกจับโดย sonda พิเศษของเครื่องแสดงเครื่องหมาย, เสริม, การประมวลผล, แสดง, และผลิตโดยเครื่องแสดงเครื่องหมายความผิดพลาดสายเคเบิล.สถานที่ ที่แม่นยํา ของ จุด ความผิดพลาด ถูก กําหนด โดย การ ฟัง และ การ เห็น ของ ผู้ ทดสอบนั่นก็คือภารกิจการหาจุดผิดพลาดของสายไฟฟ้า "ตรงเหนือสายไฟฟ้าและอยู่ในช่วงการวัดโดยตรง" ได้สําเร็จ

อุปกรณ์จุดคงที่นี้เหมาะสําหรับความต้านทานต่ํา, สายวงจรสั้น, สายวงจรเปิด และความผิดพลาดในการตัดสายไฟฟ้า, สายสายโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและสายที่ฝังทําจากวัสดุต่าง ๆ ที่มีส่วนตัดข้ามและสื่อต่าง ๆรวมถึงการรั่วไหลความต้านทานสูงและความต้านทานสูงแฟลชอเวอร์fอัลต

ลักษณะสินค้า
1. 5 นิ้วสัมผัสความสว่างสูง LCD รับประกันความเห็นภายใต้แสงอาทิตย์
2มันมี 4 รูปแบบการทดสอบ: แบบมาตรฐาน, ปรับปรุง, ลดเสียง, และปรับปรุง
3มันมี4ฟังก์ชันการตั้งตําแหน่ง: การปรับสมาธิเสียง-แม่เหล็ก, เสียงบริสุทธิ์, แม่เหล็กบริสุทธิ์, และความแรงกด step
4มีเทคโนโลยีลดเสียงเบื้องหลัง และสามารถเลือกจากวิธีการกรองที่หลากหลาย
5อุปกรณ์พร้อมกับ BNR และฟังก์ชันเงียบ
4มันมีเครื่องแสดงทางเบี่ยงเบน
5อุปกรณ์ประกอบด้วยเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น กันน้ํา IP65
6แบตเตอรี่ลิธีียมขนาดใหญ่ ระยะเวลารอคอยนาน พร้อมชาร์จเร็ว
7ขนาดเล็กและเบา ใช้งานง่าย และมีอินเตอร์เฟซมนุษย์-เครื่องจักรง่าย



รายละเอียดเทคนิค


Wหลักการทํางาน
1วิธีการปรับเสียงด้วยแม่เหล็ก:
วิธีการปรับสมาธิเสียง-แม่เหล็ก เป็นวิธีการที่แม่นยําและพิเศษสําหรับตําแหน่งความผิดพลาดที่แม่นยําหลักการของมันขึ้นอยู่กับวิธีการกําหนดจุดเสียงดั้งเดิมและเพิ่มการตรวจจับและการใช้สัญญาณไฟฟ้าแม่เหล็ก.
เมื่อเครื่องผลิตไฟฟ้าแรงสูงทําการท่อนกระแทกบนสายไฟที่ผิดปกติ เสียงที่เกิดจากการท่อนกระแทกที่จุดผิดปกติจะถูกส่งไปยังพื้นดินสัญญาณเสียงถูกจับโดยเครื่องตรวจสอบที่มีความรู้สึกสูงหลังจากการขยายเสียง เสียง "พ๊อป" สามารถได้ยินได้ โดยการฟังด้วยหูฟัง
โซนที่ติดตั้งในโซนรับสัญญาณสนามแม่เหล็กในเวลาจริง and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal.ย้ายตําแหน่งเซ็นเซอร์เพื่อหาจุดที่มีความแตกต่างเวลาเสียง-แม่เหล็กเล็กที่สุด, จากนั้นตําแหน่งแม่นยําของจุดผิดพลาดจะอยู่ใต้มัน
อุปกรณ์การวัดเสียงแบบดั้งเดิม โดยทั่วไปใช้หูฟังเพื่อเฝ้าระวังหรือเสริมด้วยการสวิงของตัวชี้วัดของเครื่องวัด เพื่อระบุเสียงการปล่อยที่จุดผิดพลาดเนื่องจากเสียงการปล่อยลมหายไปในขณะหนึ่ง และไม่ต่างกันมากจากเสียงรอบตัว มันมักจะทําให้มีปัญหาใหญ่สําหรับผู้ประกอบการที่ไม่มากประสบการณ์วิธีการปรับปรุงเสียง-แม่เหล็กได้อย่างมีประสิทธิภาพหลีกเลี่ยงปัญหาด้านบนของวิธีการวัดเสียงแบบดั้งเดิม.

2วิธีการเสียงบริสุทธิ์:
วิธีเสียงบริสุทธิ์ประกอบด้วยเซ็นเซอร์สั่นสะเทือนเสียง, เครื่องกระตุ้นสัญญาณ, วงจรกรอง, หน่วยเก็บตัวอย่าง, เครื่องประมวลผล, หน่วยแสดงภาพ, หน่วยกระตุ้นพลังงาน, หูฟัง, ฯลฯ
วิธีเสียงบริสุทธิ์ใช้เป็นหลักในการวัดความต้านทานสูงและความผิดพลาด flashoverหลักการหลักของมันคือการใช้แหล่งความดันสูงที่จะใช้ความดันแรงกระตุ้นกับสายไฟฟ้าความผิดพลาดที่จะทําให้การพังการปล่อยในจุดความผิดพลาด, และจากนั้นใช้เสียงที่เกิดขึ้นระหว่างการปล่อยไฟ เพื่อหาจุดผิดพลาดอย่างแม่นยําที่กระตุ้นและกรองโดยเครื่องกระตุ้นสัญญาณและวงจรกรองในที่สุด, มันถูกฟื้นฟูให้เสียงผ่านหูฟัง, หรือความเข้มข้นของเสียงถูกแสดง.

3วิธีแม่เหล็กบริสุทธิ์:
วิธีแม่เหล็กบริสุทธิ์สามารถกําหนดเส้นทางของสายไฟฟ้าและตําแหน่งที่แม่นยําของจุดผิดพลาดสายไฟฟ้าหลักการหลักของมันคือการใช้แหล่งความดันสูงที่จะใช้ความดันกระตุ้นกับสายไฟฟ้าที่ผิดปกติ, ใช้โค้ลอินดูชั่น เพื่อรับสัญญาณกระแทก และตัดสินว่ามันจะหันห่างจากสายไฟฟ้าผ่านลักษณะของสัญญาณกระแทกหรือไม่เมื่อลักษณะของสัญญาณกระแทกที่ได้รับการหันออกไป, มันถูกกําหนดเป็นจุดผิดพลาด

4.วิธี A-frame:
หากเกิดความผิดพลาดทางพื้นดินในสายไฟฟ้าที่ซ่อนอยู่ เราสามารถใช้วิธีการความแตกต่างของปริมาณความเป็นไปได้ เพื่อหาจุดผิดพลาดวิธีการคือการเพิ่มความกระชับกําลังทดสอบระหว่างจุดทดสอบของสายไฟฟ้าที่ผิดปกติและพื้นดิน, จากนั้นสนามไฟฟ้ากระจายตัวประมาณกับจุดเข้าจะเกิดรอบจุดเข้าของสายไฟไม่มีความแตกต่างในศักยภาพระหว่างจุดใดๆ ที่มีรัศมีเท่ากันในสนามไฟฟ้านี้, แต่มีความแตกต่างในความเป็นไปได้ระหว่างจุดใดสองจุดที่มีรัศมีที่แตกต่างกัน (จุด A และ B ในรูป) และเมื่อระยะทางระหว่างจุดทั้งสองจุดถูกกําหนดระยะทางระหว่างจุดทั้งสองคือ สัตว์ใกล้เคียงกันยิ่งกว่ายิ่งความแตกต่างในความเป็นไปได้จะแข็งแรงขึ้น
โดยใช้ลักษณะนี้ เราสามารถขยับจุด A และ B ใกล้จุดกลางได้ค่อยๆ เมื่อจุดผิดพลาดอยู่ตรงระหว่างจุด A และ B ความแตกต่างความเป็นไปได้จะกลายเป็นศูนย์ถ้ามันยังคงเคลื่อนย้ายไปนอกจุดผิดพลาด, ความขั้วของความแตกต่างของพันธมิตรจะกลับกลับกัน เพื่อให้จุดตั้งพื้นดินสามารถกําหนดได้อย่างแม่นยํา โดยการเคลื่อนย้ายไปและกลับ

การจัดวางเครื่องมือและคําแนะนํา

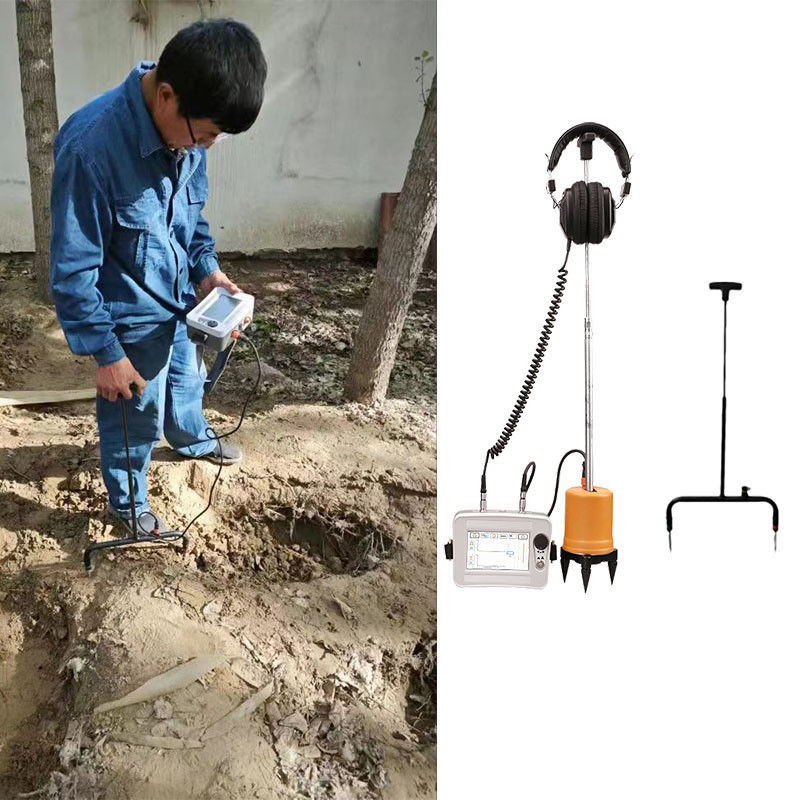

การประกอบของเครื่องมือ
1. ตํารวจจุดผิดพลาดของสายเคเบิล: ตํารวจจุดผิดพลาดของสายเคเบิลในช่วงการวัดโดยตรง
2หน่วยตรวจสอบ: รวมถึงหน่วยตรวจสอบ, หน่วยตรวจสอบ, สามเล็บ, และไม้เชื่อมต่อ, เชื่อมต่อกับช่องทางเข้าเพื่อรับสัญญาณ
3.ใส่หูฟัง; ติดต่อช่องทางเข้าของเครื่องมือชี้ (ผลตอบกลับของสัญญาณออก)
4เส้นสัญญาณ 7-core: สายเชื่อมระหว่างเครื่องหมายชี้และเครื่องตรวจสอบ (เชื่อมเครื่องหมายชี้และเครื่องตรวจสอบ)
5เครื่องชาร์จ: ติดต่อกับโซเคตชาร์จของเครื่องมือเพื่อชาร์จ
6.กรอบ: ใช้ในการทดสอบโดยใช้วิธีความดันขั้นตอน
7สายเชื่อม A-frame: เครื่องตรวจหาความผิดพลาดสายเชื่อม และสายเชื่อม A-frame
8. จักรพานดิน: อุปกรณ์เสริมที่สอดคล้องกับกรอบ A


รายการบรรจุ





เมื่อ A-frame ติดต่อแล้ว มันจะเข้าสู่อินเตอร์เฟซการทดสอบโดยอัตโนมัติ ตามที่แสดงอยู่ด้านขวา


สังเกตว่าด้านล่างของกรอบ A มีลูกศรสีแดงและสีเขียว โดยมีสีแดงอยู่ด้านหน้า และสีเขียวอยู่ด้านหลังนั่นหมายความว่าสีแดงแสดงถึงจุดจบของสายไฟฟ้า และสีเขียวแสดงถึงจุดเริ่มต้นของสายไฟฟ้า.


ค่อยๆเลื่อนกรอบ A ตามเส้นทางการฝังเคเบิลไปยังปลายของเคเบิล และสังเกตการเปลี่ยนแปลงในกราฟแท่งสีแดงและสีเขียวบนจอทดสอบนี่คือการเปลี่ยนแปลงในทิศทางของกระแส.

ในระยะไกลจากจุดที่เกิดความเสียหาย สายสีแดงและสีเขียวบนจอจะดูไม่เรียบร้อยและเล็กน้อย
เมื่อคุณเข้าใกล้จุดบิด เช่นประมาณ 5 เมตรจากจุดบิด คุณจะสังเกตเห็นว่ากราฟแท่งสีแดงจะใหญ่มาก
เมื่อคุณอยู่ตรงเหนือจุดผิดพลาด หรือประมาณ 1-2 เมตรด้านหน้าและด้านหลังของจุดผิดพลาดคุณจะสังเกตเห็นว่ากราฟบาร์สีแดงและสีเขียวจะกลายเป็นเล็กมากและปรากฏบนหน้าจอ.
เมื่อคุณผ่านจุดผิดพลาด เช่นประมาณ 5 เมตรจากจุดผิดพลาด คุณจะสังเกตว่ากราฟแท่งสีเขียวจะใหญ่มาก

ในทางนี้ โดยการค้นหาอย่างอดทน คุณสามารถหาตําแหน่งของความผิดพลาด

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
