เครื่องทดสอบ TDR สำหรับระบุตำแหน่งสายเคเบิลผิดพลาด หน้าจอสัมผัส 10.1 นิ้ว สุ่มตัวอย่าง 400MHz ระยะ 120 กม. ตัวเชื่อมต่อแบบ Multi-Pulse | XHGG502A

เครื่องทดสอบ TDR สำหรับระบุตำแหน่งสายเคเบิลผิดพลาด หน้าจอสัมผัส 10.1 นิ้ว สุ่มตัวอย่าง 400MHz ระยะ 120 กม. ตัวเชื่อมต่อแบบ Multi-Pulse | XHGG502A

รายละเอียดสินค้า:

สถานที่กำเนิด:	จีน
ชื่อแบรนด์:	XZH Test
ได้รับการรับรอง:	CE, ISO
หมายเลขรุ่น:	XHGG502A

ข้อมูลรายละเอียด

สถานที่กำเนิด:

ชื่อแบรนด์:

XZH Test

ได้รับการรับรอง:

CE, ISO

หมายเลขรุ่น:

XHGG502A

หมายเลขรุ่น:

XHGG502A

การใช้งาน:

เครื่องทดสอบสายเคเบิลดิจิตอล

ประเภทสายเคเบิล:

ที่ได้ถูกป้องกัน

พลัง:

ไฟฟ้า

ปรับแต่ง:

ไม่กำหนดเอง

แพคเกจการขนส่ง:

กล่องไม้ที่มีโฟมอยู่ข้างใน

เครื่องหมายการค้า:

การทดสอบ XZH

ต้นทาง:

China Xi′an

สามารถในการผลิต:

1,000 ชิ้น/ปี

การปรับแต่ง:

มีอยู่

บริการหลังการขาย:

การรับประกัน

การรับประกัน:

เน้น:

High Light

เน้น:

10จอสัมผัสขนาด 0.1 นิ้ว

400MHz การเก็บตัวอย่าง ระยะทาง 120 กม.

วิถีทางหลายจังหวะ 8 ครั้ง

Trading Information

จำนวนสั่งซื้อขั้นต่ำ:

1 หน่วย

ราคา:

สามารถต่อรองได้

รายละเอียดการบรรจุ:

กล่องไม้

เวลาการส่งมอบ:

8-10 วันทำงาน

เงื่อนไขการชำระเงิน:

t/t

สามารถในการผลิต:

2000หน่วย/ปี

คําอธิบายสินค้า

เครื่องระบุตำแหน่งสายเคเบิลขัดข้อง | TDR หน้าจอสัมผัส 10.1 นิ้ว เครื่องทดสอบสายเคเบิลขัดข้อง | XHGG502A

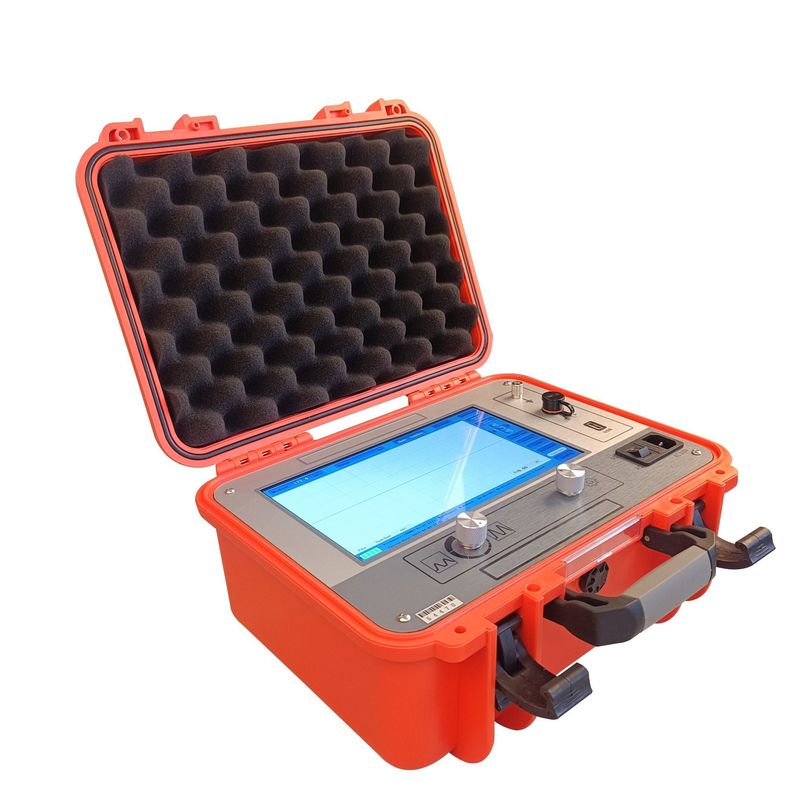

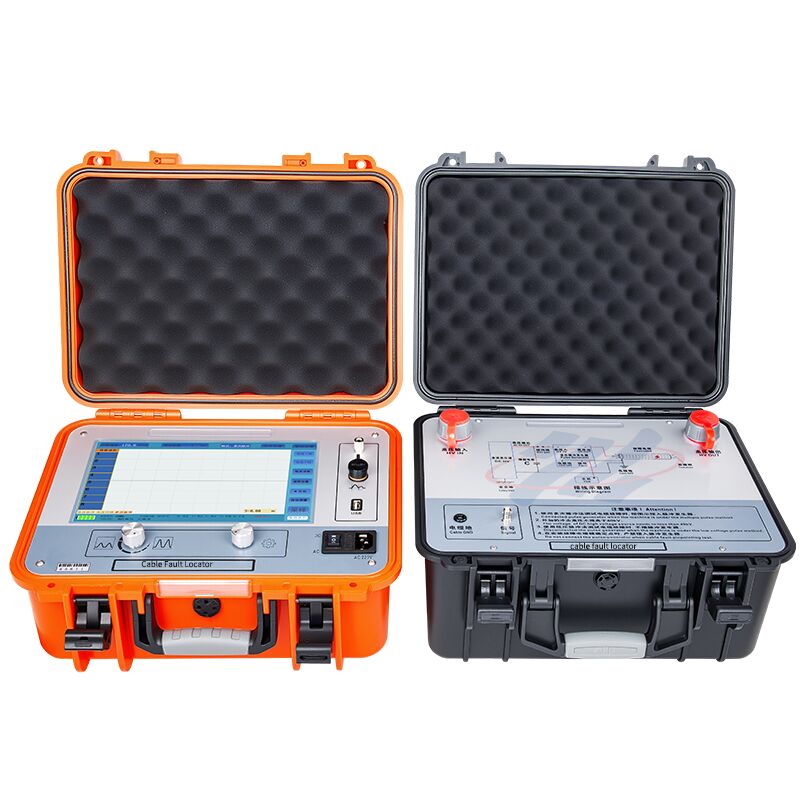

เครื่องทดสอบสายเคเบิลขัดข้อง XHGG502A ใช้คอมพิวเตอร์แบบรวมหน้าจอสัมผัสขนาด 10.1 นิ้วเกรดอุตสาหกรรม พร้อมอินเทอร์เฟซซอฟต์แวร์การทำงานที่เรียบง่าย ทำให้การทดสอบแบบโต้ตอบระหว่างมนุษย์กับเครื่องจักร สามารถกรองสัญญาณ การรับข้อมูล การประมวลผลข้อมูล การแสดงผลกราฟิก และการวิเคราะห์กราฟิก โดยใช้การออกแบบวงจรรวมเกรดอุตสาหกรรมและระบบปฏิบัติการแบบฝัง เพื่อวัดความเร็วสายเคเบิล ทดสอบความยาวสายเคเบิล ทดสอบระยะห่างสายเคเบิลขัดข้อง และทดสอบความต้านทาน

เครื่องทดสอบสายเคเบิลขัดข้องนี้เป็นเครื่องมือพิเศษสำหรับการวัดและวิเคราะห์สภาพและระยะห่างของสายเคเบิลไฟฟ้าขัดข้อง เหมาะสำหรับสายเคเบิลไฟฟ้าขัดข้องแบบความต้านทานต่ำ ลัดวงจร วงจรเปิด และการขาดตอน สายเคเบิลโคแอกเชียลความถี่สูง สายไฟถนน และสายไฟฝังดินของวัสดุ หน้าตัด และตัวกลางต่างๆ รวมถึงความต้านทานสูงรั่วไหล และความต้านทานสูงแบบแฟลชโอเวอร์

โหมดการทำงาน: TDR (พัลส์แรงดันต่ำ), ICE (กระแสพัลส์), ARM (วิธีสะท้อนส่วนโค้ง) พร้อมตัวเชื่อมต่อที่กำหนดค่า

การใช้งานและกลุ่มเป้าหมาย:ออกแบบมาสำหรับแผนกจ่ายไฟรถไฟและรถไฟใต้ดิน ทีมบำรุงรักษาไฟฟ้าของโรงงานเหมืองแร่และปิโตรเคมี หน่วยซ่อมแซมฉุกเฉินและหน่วยทดสอบระบบกริดไฟฟ้า และทีมบำรุงรักษาสาธารณูปโภคเทศบาลที่ระบุตำแหน่งล่วงหน้าของสายเคเบิลแรงดันปานกลางและแรงดันสูงที่มีความต้านทานต่ำ วงจรเปิด การขาดตอน ความต้านทานสูงรั่วไหล และแฟลชโอเวอร์ สูงสุด 120 กม.

คุณสมบัติผลิตภัณฑ์

หน้าจอสัมผัส TFT สีเต็มรูปแบบขนาด 10.1 นิ้วเกรดอุตสาหกรรม พร้อมระบบฝังตัวที่เรียบง่ายและเสถียร
ฟังก์ชันการทดสอบความเร็วคลื่นสายเคเบิล การทดสอบความยาวสายเคเบิล และการทดสอบระยะห่างของความขัดข้อง
การสุ่มตัวอย่างต่อเนื่องอัตโนมัติ การจับคลื่นแบบเรียลไทม์ ทันเวลาและแม่นยำ
การตั้งค่าช่วงการทดสอบอัตโนมัติและการวิเคราะห์คลื่นอัตโนมัติเพื่อแสดงระยะทางการทดสอบ
โหมดการทำงานสองโหมดคือสัมผัสและปุ่มรหัส เรียบง่าย รวดเร็ว และเชื่อถือได้
ติดตั้งวิธีการพัลส์แรงดันต่ำ วิธีแฟลชโอเวอร์แรงดันสูง และเทคโนโลยีการทดสอบหลายพัลส์ (8 ครั้ง) การแสดงคลื่นที่ราบรื่นและการตีความที่ง่าย
เมื่อใช้วิธีการหลายพัลส์ จะใช้ร่วมกับตัวเชื่อมต่อพัลส์เพื่อแสดงคลื่นแรงดันสูงและต่ำ 8 กลุ่มเพื่อเปรียบเทียบได้ง่าย
การจัดเก็บคลื่นการทดสอบจำนวนมาก: สามารถจัดเก็บและเรียกใช้คลื่นที่ทดสอบในสนามเพื่อการวิเคราะห์ได้
ไฟแบ็คไลท์ LED ความสว่างสูงพิเศษ 280 nits ความละเอียด 1024*600 เหมาะสำหรับสภาพแวดล้อมที่มีแสงแดดโดยตรง
แบตเตอรี่ลิเธียมความจุสูงในตัวพร้อมการชาร์จเร็ว ทำให้สามารถทดสอบในสภาพแวดล้อมที่ไม่มีไฟฟ้าได้
ใช้โครงป้องกันที่ไม่ต่ำกว่า IP54

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ความถี่ในการสุ่มตัวอย่าง	1MHz~400MHz
แอมพลิจูดพัลส์แรงดันต่ำ	300V±15%
ช่วงการวัดระยะ	≥120km
ช่วงการทดสอบ	100m/300m/500m/1km/3km/5km/10km/25km/50km/100km
ความกว้างพัลส์	0.1uS/0.30uS/0.60uS/1.20uS/2.4uS/5.0uS/7.5uS/10uS
ความละเอียดขั้นต่ำ	0.07m
พื้นที่อับสัญญาณทดสอบ	≤10m
ข้อผิดพลาดในการวัด	≤±(0.5%×L+1m), L คือความยาวสายเคเบิล
โหมดแหล่งจ่ายไฟ	ชาร์จ AC110V~240V, 50Hz/60Hz; แบตเตอรี่ลิเธียมในตัว 11.1V, เวลาชาร์จประมาณ 2 ชั่วโมง, เวลาทำงานมากกว่า 5 ชั่วโมง
แรงดันไฟฟ้าที่ทนได้ของตัวเชื่อมต่อพัลส์	DC 35kV
ปริมาตรและน้ำหนัก	เครื่องทดสอบสายเคเบิลขัดข้อง L358mm×W284mm×H168mm - 5kg; ตัวเชื่อมต่อพัลส์ L430mm×W380mm×H220mm - 10kg
สภาพการทำงาน	อุณหภูมิ -20℃~+65℃, ความชื้นสัมพัทธ์ 90%, ความดันบรรยากาศ 750±30mmHg

หลักการทำงานและวิธีการทดสอบ

ตามหลักการคลื่นเดินทาง XHGG502A ใช้สัญญาณพัลส์กับสายเคเบิลที่กำลังทดสอบและจับคลื่นสะท้อนที่จุดขัดข้องซึ่งอิมพีแดนซ์ลักษณะเปลี่ยนแปลง โดยแปลงเวลาสะท้อนเป็นระยะห่างของความขัดข้องที่แม่นยำ มีการรวมวิธีการทดสอบสี่วิธีเพื่อครอบคลุมความขัดข้องตั้งแต่ความต้านทานต่ำไปจนถึงแฟลชโอเวอร์ความต้านทานสูง:

วิธีการทดสอบ	หลักการทำงาน	การใช้งานทั่วไป
วิธีคลื่นเดินทาง	ใช้สัญญาณพัลส์และจับคลื่นสะท้อนที่จุดเปลี่ยนแปลงอิมพีแดนซ์ แปลงเวลาสะท้อนเป็นระยะห่างของความขัดข้อง	หลักการวัดระยะหลักที่ครอบคลุมประเภทความขัดข้องของสายเคเบิลทั้งหมด
วิธีพัลส์แรงดันต่ำ	ฉีดพัลส์แรงดันต่ำ 300V และวิเคราะห์คลื่นสะท้อนเพื่อวัดความยาวสายเคเบิล ความเร็วคลื่น และระยะห่างของความขัดข้อง	ความขัดข้องแบบวงจรเปิด ความต้านทานต่ำ ลัดวงจร และขาดตอน
วิธีแฟลชโอเวอร์แรงดันสูง	แหล่งจ่ายไฟแรงดันสูง DC กระตุ้นการปล่อยแฟลชโอเวอร์ที่จุดขัดข้อง ตัวสุ่มตัวอย่างจะจับสัญญาณสะท้อนเพื่อคำนวณระยะทาง	ความต้านทานสูงรั่วไหล และความขัดข้องแบบแฟลชโอเวอร์
วิธีหลายพัลส์ (8 ครั้ง)	ตัวเชื่อมต่อพัลส์นำพัลส์แรงดันสูงทันทีไปยังเฟสที่ขัดข้องและยืดระยะเวลาส่วนโค้ง แสดงคลื่นแรงดันสูงและต่ำ 8 กลุ่มเพื่อเปรียบเทียบ	ความขัดข้องแบบแฟลชโอเวอร์ความต้านทานสูงบนสายเคเบิลระยะไกลสูงสุด 120 กม.

สถานการณ์การใช้งาน

สถานการณ์การใช้งาน	การใช้งานทั่วไป
การบำรุงรักษาและปฏิบัติการสายส่งแรงดันสูง	การระบุตำแหน่งล่วงหน้าของแฟลชโอเวอร์และความต้านทานสูงรั่วไหลบนสายส่งระยะไกล 66kV ขึ้นไป ด้วยวิธีหลายพัลส์
โรงไฟฟ้าพลังความร้อนและพลังน้ำ	ทดสอบสายไฟเสริมและสายไฟออกของโรงไฟฟ้าเพื่อลดเวลาการหยุดทำงานโดยไม่คาดคิด
ฟาร์มกังหันลมและพลังงานแสงอาทิตย์	การระบุตำแหน่งความขัดข้องในสายป้อนและสายรวบรวมระยะไกลในภูมิประเทศที่กว้างและเข้าถึงยาก
สวนอุตสาหกรรมขนาดใหญ่	ทดสอบสายจำหน่ายแรงดันปานกลางที่จ่ายไฟให้กับโซนโรงงานโดยไม่ขัดจังหวะสายการผลิต

รายการบรรจุภัณฑ์

รายการ	จำนวน
เครื่องทดสอบสายเคเบิลขัดข้อง	1 หน่วย
ตัวเชื่อมต่อพัลส์ (โฮสต์)	1 หน่วย
สายไฟ	1 ชิ้น
สาย Q เดี่ยว (สายเอาต์พุต)	1 ชิ้น
สาย Q คู่ (สายอินพุต)	1 ชิ้น
กล่องสุ่มตัวอย่าง	1 ชิ้น
สายดินโปร่งใส	1 ชิ้น
สายแรงดันสูงตัวเชื่อมต่อ A / B	1 ชิ้นแต่ละชิ้น
สายเคเบิลสื่อสาร USB	1 ชิ้น

เครื่องมือนี้มอบโซลูชันที่เชื่อถือได้และครอบคลุมสำหรับวิศวกรไฟฟ้าในการประเมินสภาพสายเคเบิลไฟฟ้าและการระบุตำแหน่งความขัดข้องล่วงหน้า ช่วยลดเวลาการหยุดทำงานด้วยการวัดระยะห่างของความขัดข้องที่รวดเร็วและแม่นยำ

คำถามที่พบบ่อย

คำถามที่ 1: เครื่องระบุตำแหน่งสายเคเบิลขัดข้องนี้ออกแบบมาสำหรับใคร?

ออกแบบมาสำหรับแผนกจ่ายไฟรถไฟและรถไฟใต้ดิน ทีมบำรุงรักษาไฟฟ้าของโรงงานเหมืองแร่และปิโตรเคมี หน่วยซ่อมแซมฉุกเฉินและหน่วยทดสอบระบบกริดไฟฟ้า และทีมบำรุงรักษาสาธารณูปโภคเทศบาลที่ระบุตำแหน่งล่วงหน้าของสายเคเบิลแรงดันปานกลางและแรงดันสูงที่มีความต้านทานต่ำ วงจรเปิด การขาดตอน ความต้านทานสูงรั่วไหล และแฟลชโอเวอร์ สูงสุด 120 กม.

คำถามที่ 2: XHGG502A สามารถทดสอบสายเคเบิลขัดข้องประเภทใดได้บ้าง?

ทดสอบสายเคเบิลไฟฟ้าขัดข้องแบบความต้านทานต่ำ ลัดวงจร วงจรเปิด และการขาดตอน สายเคเบิลโคแอกเชียลความถี่สูง สายไฟถนน และสายไฟฝังดินของวัสดุ หน้าตัด และตัวกลางต่างๆ รวมถึงความต้านทานสูงรั่วไหล และความต้านทานสูงแบบแฟลชโอเวอร์

คำถามที่ 3: XHGG502A รองรับวิธีการทดสอบใดบ้าง?

รองรับวิธีการพัลส์แรงดันต่ำ วิธีแฟลชโอเวอร์แรงดันสูง และวิธีหลายพัลส์ (8 ครั้ง) พร้อมตัวเชื่อมต่อพัลส์ ทั้งหมดนี้อิงตามหลักการคลื่นเดินทาง พร้อมการตั้งค่าช่วงการทดสอบอัตโนมัติ การวิเคราะห์คลื่นอัตโนมัติ และการแสดงระยะทางโดยตรง

คำถามที่ 4: ข้อกำหนดทางเทคนิคที่สำคัญของ XHGG502A คืออะไร?

มีคุณสมบัติความถี่ในการสุ่มตัวอย่าง 1MHz~400MHz, แอมพลิจูดพัลส์แรงดันต่ำ 300V±15%, ช่วงการวัดระยะ ≥120km, ความละเอียดขั้นต่ำ 0.07m, พื้นที่อับสัญญาณทดสอบ ≤10m, ข้อผิดพลาดในการวัด ≤±(0.5%×L+1m), หน้าจอสัมผัส TFT สีเต็มรูปแบบขนาด 10.1 นิ้ว และตัวเชื่อมต่อพัลส์ที่ทนแรงดัน DC 35kV

คำถามที่ 5: มาตรฐานที่สอดคล้องและสิ่งที่รวมอยู่ในชุดจัดส่งคืออะไร?

ชุดเครื่องมือเป็นไปตามข้อกำหนดมาตรฐานของ DL/T 849.1 และ JJF1042 การจัดส่งประกอบด้วยโฮสต์เครื่องทดสอบสายเคเบิลขัดข้อง, ตัวเชื่อมต่อพัลส์, สายไฟ, สาย Q เดี่ยว, สาย Q คู่, กล่องสุ่มตัวอย่าง, สายดินโปร่งใส, สายแรงดันสูงตัวเชื่อมต่อ A และ B และสายเคเบิลสื่อสาร USB เครื่องมือนี้มีการรับประกันหนึ่งปีพร้อมการบำรุงรักษาตลอดอายุการใช้งานและบริการทางเทคนิค
