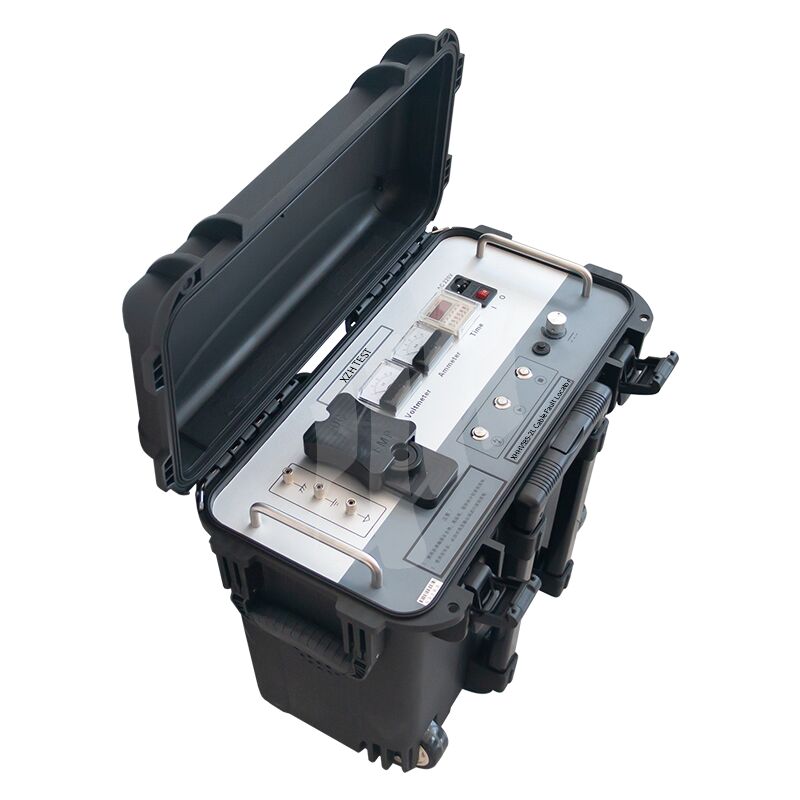

XHHV535-2L เครื่องกำเนิดพัลส์ 35kv DC 1000j สำหรับการระบุตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดิน
เครื่องกำเนิดไฟฟ้าแรงดันสูง XHHV535-2L นี้รวมแหล่งจ่ายไฟแรงดันสูง DC, ตัวเก็บประจุพลังงาน, อุปกรณ์ปล่อยประจุไฟฟ้า, อุปกรณ์ปล่อยประจุอัตโนมัติ และเครื่องมือทดลองระดับไฮเอนด์ชนิดรถเข็น
อุปกรณ์นี้แก้ปัญหาความสะดวกในการใช้งาน พกพาสะดวก ความปลอดภัย และความน่าเชื่อถือของอุปกรณ์ทดลองแบบดั้งเดิมได้อย่างสมบูรณ์ เครื่องกำเนิดพัลส์แรงดันสูงใช้ส่วนประกอบอิเล็กทรอนิกส์แรงดันสูงพิเศษที่มีความแม่นยำสูง เสถียรภาพสูง และเทคโนโลยีแรงดันสูงความถี่สูง ทำให้โครงสร้างของเครื่องทั้งหมดเรียบง่าย
เพื่อให้เป็นไปตามนิสัยการใช้งานหม้อแปลงไฟฟ้าและกล่องควบคุมเพื่อสร้างแรงดันไฟฟ้าสูง DC แบบดั้งเดิม เครื่องกำเนิดพัลส์นี้จึงใช้โหมดการทำงานที่ออกแบบมาเพื่อมนุษย์และรวมการออกแบบวงจรขนาดเล็กที่เชื่อถือได้ ปลอดภัย เชื่อถือได้ และใช้งานง่าย ทำได้จริงโดยไม่ได้รับความเสียหายจากการกระแทก และยังมีฟังก์ชันการกระแทกตามเวลาอัตโนมัติ การกระแทกด้วยตนเอง และความต้านทานแรงดันไฟฟ้า ปัจจุบันเป็นอุปกรณ์แรงดันสูงกระแทก DC ชนิดรถเข็นที่เป็นมิตรกับผู้ใช้มากที่สุดในประเทศจีน
★ พร้อมฟังก์ชันป้องกันอัตโนมัติกระแสเกิน แรงดันเกิน และความร้อนสูงเกิน
★ พร้อมฟังก์ชันทนแรงดันไฟฟ้า DC และฟังก์ชันปล่อยประจุไฟฟ้า
★ เอาต์พุตพัลส์แรงดันสูงที่สม่ำเสมอและควบคุมได้
★ ฟังก์ชันป้องกันไฟฟ้าลัดวงจรพิเศษ ซึ่งสามารถทำให้เอาต์พุตแรงดันสูงลัดวงจรโดยตรงกับพื้นดิน
★ มีมิเตอร์แบบชี้ 1.5 ระดับคู่สำหรับกระแสไฟฟ้าและแรงดันไฟฟ้า ซึ่งใช้งานง่ายและชัดเจน และกระบวนการปล่อยประจุไฟฟ้าก็ชัดเจนในพริบตา
★ การวัดแรงดันไฟฟ้าด้านแรงดันสูง แบบเรียลไทม์และแม่นยำ
★ พร้อมการป้องกันการเริ่มต้นเป็นศูนย์ และฟังก์ชันเอาต์พุตเป็นศูนย์ของโพเทนชิโอมิเตอร์ ปลอดภัยและเชื่อถือได้
★ การออกแบบการวัดแรงดันไฟฟ้าสูงที่ไม่เหมือนใคร ในสถานะหยุดทำงาน โวลต์มิเตอร์สามารถระบุแรงดันไฟฟ้าของตัวเก็บประจุได้แบบเรียลไทม์
★ สามารถตั้งค่าเวลาการปล่อยประจุไฟฟ้าได้ตามต้องการในช่วงเวลาที่เหมาะสม
★ พร้อมฟังก์ชันหยุดฉุกเฉิน ในกรณีฉุกเฉิน ให้ตัดเอาต์พุตแรงดันสูงอย่างเร่งด่วน
| XHHV535-2L |
เครื่องกำเนิดพัลส์แรงดันสูง 35kV แบบพกพา พร้อมฟังก์ชันทดสอบทนแรงดันไฟฟ้า DC |
| แรงดันไฟฟ้ากระแทก: |
0~32kV ปรับได้ |
| แรงดันไฟฟ้าบางส่วน |
ความแม่นยำของแรงดันไฟฟ้า 2.5 |
| ตัวเก็บประจุในตัว |
2μF |
| กำลังปล่อยประจุไฟฟ้า |
0-1024J |
| ขั้วเอาต์พุตแรงดันไฟฟ้า |
ขั้วลบ |
| กำลังกระแทก |
400W |
| การป้องกันกระแสเกิน |
8mA (นานกว่า 3 วินาที) |
| กำลังไฟใช้งาน |
AC 220V ± 10%, 50Hz ± 2Hz(60Hz) |
| ขั้วเอาต์พุตแรงดันไฟฟ้า |
ขั้วลบ |
| การป้องกันอุณหภูมิเกิน |
65ºC |
| น้ำหนัก |
<30kg |
| อุณหภูมิแวดล้อม |
-20~+50ºC |
| ขนาด |
540L×300W×450H mm |

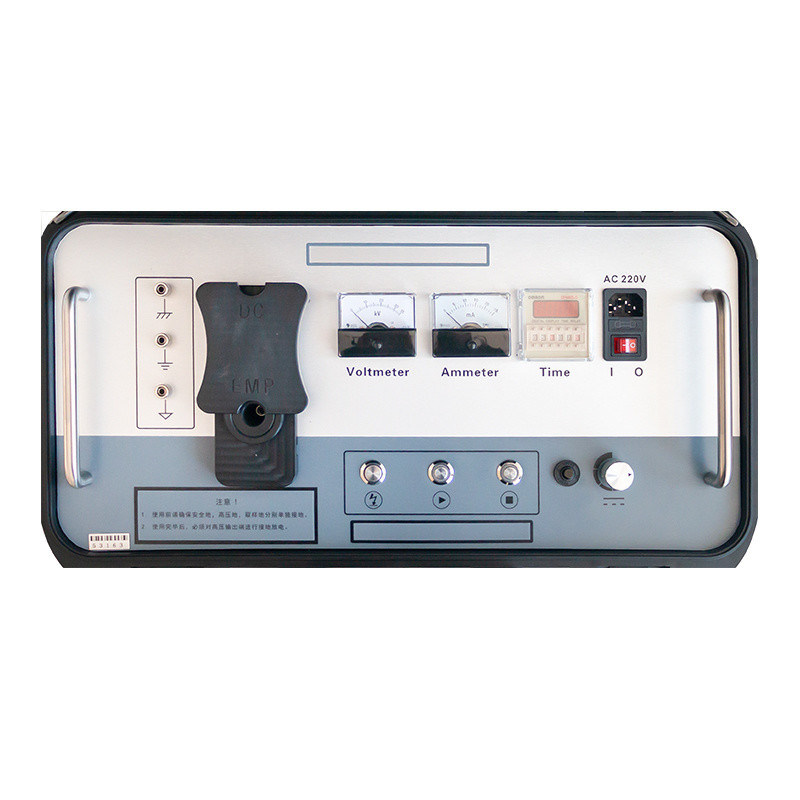

คำอธิบายฟังก์ชันแผงควบคุม
1. สายดินเพื่อความปลอดภัย: ต้องต่อสายดินของตัวเครื่องมืออย่างน่าเชื่อถือกับพื้นดิน เพื่อป้องกันไม่ให้ตัวเครื่องมือมีกระแสไฟฟ้าหรือผู้คนได้รับอันตราย
2. สายดินแรงดันสูง: หรือที่เรียกว่าส่วนท้ายแรงดันสูง ต้องต่อสายดินอย่างน่าเชื่อถือเพื่อป้องกันการรั่วไหลและการปล่อยประจุไฟฟ้าแรงดันสูง การสัมผัสที่ไม่ดีอาจส่งผลให้แรงดันไฟฟ้าเพิ่มขึ้นไม่ได้ ความเสียหายจากการพังทลายของแรงดันสูงต่อส่วนประกอบภายในของเครื่องมือ และอุบัติเหตุด้านความปลอดภัยที่เกิดจากการรั่วไหลภายในหรือการปล่อยประจุไฟฟ้าของเครื่องมือ
3. จุดสุ่มตัวอย่าง: ขั้วลบของตัวเก็บประจุพลังงานพัลส์มีแรงดันไฟฟ้าสูงและต้องต่อสายดินอย่างน่าเชื่อถือ ใช้สำหรับการสุ่มตัวอย่างเมื่อสุ่มตัวอย่างรูปคลื่นในสถานะแฟลชโอเวอร์แรงดันสูงของเครื่องทดสอบข้อบกพร่องของสายเคเบิล (การสุ่มตัวอย่างโดยไม่มีแฟลชโอเวอร์แรงดันสูงยังคงต้องใช้สายดินที่เชื่อถือได้)
4. ปุ่มปล่อยประจุไฟฟ้า: กดปุ่มนี้เพื่อสัมผัสกับช่องว่างของลูกบอล และปล่อยประจุไฟฟ้าด้วยตนเอง (ระยะเวลาของการกดแต่ละปุ่มต้องไม่เกิน 1 วินาที)
5.ปุ่มเริ่มต้นแรงดันสูง: เมื่อไฟของปุ่มเริ่มต้นติดสว่าง หมายความว่าเอาต์พุตแรงดันไฟฟ้าอยู่ในสถานะศูนย์ เมื่อไฟติดสว่าง ปุ่มเริ่มต้นจะใช้งานได้ หากไฟของปุ่มเริ่มต้นไม่ติดสว่างหลังจากเปิดสวิตช์ไฟ ให้หมุนปุ่มปรับแรงดันไฟฟ้าทวนเข็มนาฬิกาจนกว่าไฟจะติดสว่าง เมื่อไฟปุ่มเริ่มต้นติดสว่าง ให้กดปุ่มนี้เพื่อเริ่มอุปกรณ์และสร้างเอาต์พุตแรงดันสูง
6. ปุ่มหยุดแรงดันสูง: เมื่อการทดสอบเสร็จสิ้นหรือเกิดความผิดปกติ ให้กดปุ่มนี้เพื่อตัดเอาต์พุตแรงดันสูง ไฟแรงดันสูงดับลง และลูกบอลปล่อยประจุภายในหยุดทำงาน เมื่อปุ่มหยุดทำงาน ไฟจะติดสว่าง หมายความว่ามีเอาต์พุตแรงดันสูง และเมื่อปิดอยู่ หมายความว่าไม่มีเอาต์พุตแรงดันสูง
7. สวิตช์ป้องกันกระแสเกิน: กดปุ่มนี้ การป้องกันกระแสเกินจะเปิดขึ้น และปุ่มนี้จะเด้งขึ้น และการป้องกันกระแสเกินจะทำงาน เฉพาะเมื่อกดปุ่มนี้ลง จะมีเอาต์พุตแรงดันสูง หลังจากเปิดใช้งานการป้องกันกระแสเกินแล้ว จะต้องปิดเพื่อปล่อยประจุไฟฟ้า
8. การปรับแรงดันไฟฟ้า: หลังจากเปิดอุปกรณ์แล้ว คุณต้องหมุนปุ่มทวนเข็มนาฬิกาไปที่ด้านล่างก่อน กดปุ่มเริ่มต้น จากนั้นปรับตามเข็มนาฬิกาเพื่อเพิ่มแรงดันไฟฟ้าสูงเอาต์พุตจากขนาดเล็กไปใหญ่ และปรับทวนเข็มนาฬิกาเพื่อลดแรงดันไฟฟ้าสูงเอาต์พุตจากขนาดใหญ่ไปเล็ก
9. สวิตช์ไฟ: "เกียร์ 1" เปิดสวิตช์ไฟ AC 220V และ "เกียร์ 0" ปิดไฟระบบ
10. ซ็อกเก็ตฟิวส์: ที่ติดตั้งฟิวส์ของระบบจ่ายไฟ AC 220V
11. ซ็อกเก็ตไฟ: แหล่งจ่ายไฟทำงานของเครื่องมือ พอร์ตเชื่อมต่อ AC 220V
12. การตั้งค่าเวลา: ตั้งช่วงเวลาการปล่อยประจุไฟฟ้า
13. แอมมิเตอร์: ตัวบ่งชี้กระแสไฟฟ้าด้านแรงดันไฟฟ้าต่ำ
14. โวลต์มิเตอร์: แรงดันไฟฟ้าเอาต์พุตแรงดันสูงที่ระบุมิเตอร์ kV
15. เอาต์พุตแรงดันสูง (EMP): เมื่อปล่อยประจุไฟฟ้า ให้เชื่อมต่อสายเอาต์พุตแรงดันสูง

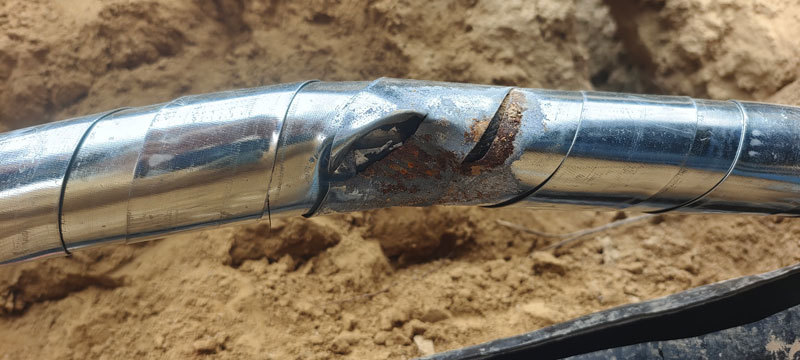

16. เอาต์พุตแรงดันสูง (DC): เมื่อทนแรงดันไฟฟ้า DC ให้เชื่อมต่อสายเอาต์พุตแรงดันสูงรายการบรรจุภัณฑ์การใช้งาน-การระบุตำแหน่งข้อบกพร่องของสายเคเบิลใต้ดิน การทดสอบทนแรงดันไฟฟ้าของสายเคเบิล
