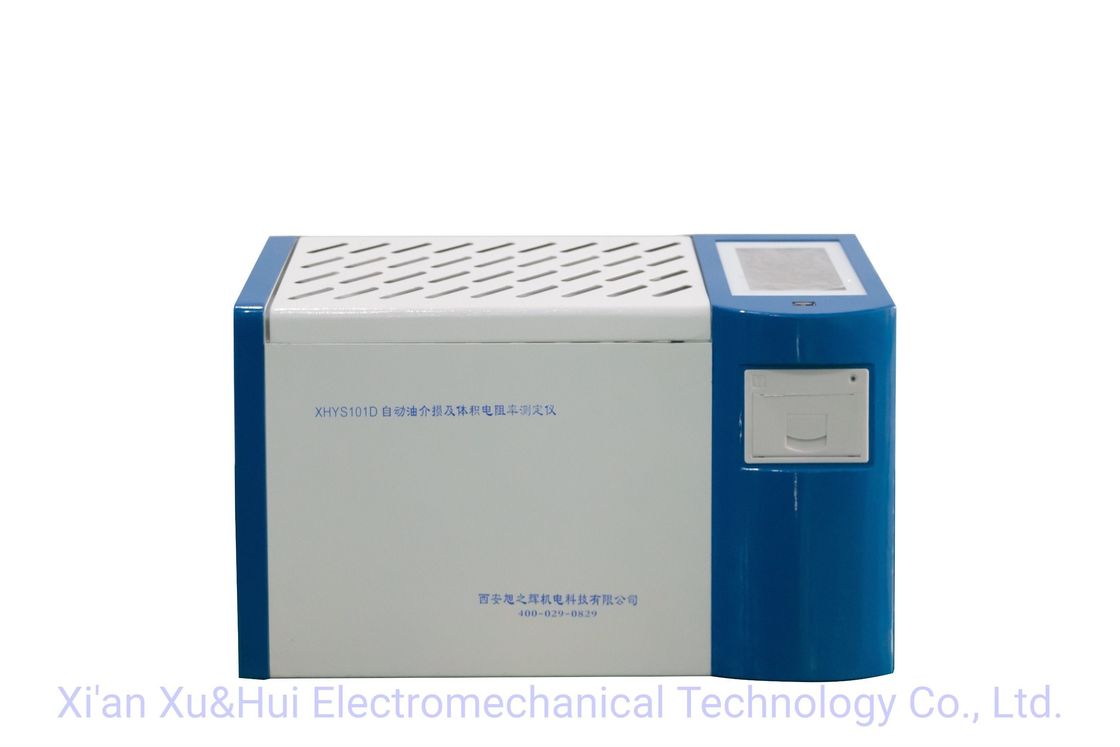

ระบบวัดค่าตัวประกอบการสูญเสียและค่าความต้านทานของน้ำมันฉนวน XHYS101 แบบปรับแต่งเอง
บทนำ
ระบบวัดค่าตัวประกอบการสูญเสียและค่าความต้านทานของน้ำมันฉนวน DTL ได้รับการออกแบบและผลิตขึ้นตามมาตรฐาน GB/T5654-2007 ของวัสดุฉนวนเหลวสำหรับการวัดค่าสภาพยอมสัมพัทธ์, ตัวประกอบการสูญเสียไดอิเล็กทริก และค่าความต้านทานกระแสตรงใช้สำหรับวัดค่าตัวประกอบการสูญเสียไดอิเล็กทริกและค่าความต้านทานกระแสตรงของน้ำมันฉนวนและของเหลวฉนวนอื่นๆ เครื่องมือนี้มีลักษณะโครงสร้างแบบบูรณาการ และรวมเอาเซลล์ทดสอบ, ตัวควบคุมอุณหภูมิ, เซ็นเซอร์วัดอุณหภูมิ, สะพานทดสอบการสูญเสียไดอิเล็กทริก, แหล่งจ่ายไฟทดสอบ AC, ตัวเก็บประจุมาตรฐาน, มิเตอร์ความต้านทานสูง, แหล่งจ่ายแรงดันไฟฟ้ากระแสตรงสูง และส่วนประกอบหลักอื่นๆ เครื่องมือนี้ใช้เทคโนโลยีดิจิทัลเต็มรูปแบบและการวัดอัตโนมัติอัจฉริยะทั้งหมด พร้อมหน้าจอ LCD สีขนาดใหญ่ (800*480) ซึ่งแต่ละขั้นตอนจะมีข้อความแจ้งเป็นภาษาจีน ผลการทดสอบสามารถจัดเก็บและพิมพ์ออกได้โดยอัตโนมัติ เพื่อให้ผู้ปฏิบัติงานที่ไม่ได้รับการฝึกอบรมอย่างมืออาชีพสามารถใช้งานได้อย่างคล่องแคล่ว
ฟังก์ชันและคุณสมบัติหลัก
1. เซลล์ทดสอบใช้โครงสร้างสามขั้วไฟฟ้าตามมาตรฐานแห่งชาติ GB/T5654-2007 โดยมีระยะห่างระหว่างขั้วไฟฟ้า 2 มม. ซึ่งสามารถขจัดผลกระทบของความจุจรจัดและการรั่วไหลต่อผลการทดสอบการสูญเสียไดอิเล็กทริก อุปกรณ์นี้
ติดตั้งสวิตช์โซลินอยด์ระบายน้ำมัน และเราสามารถทำให้เซลล์ทดสอบว่างเปล่าในกรณีที่ไม่ถอดออกและล้างด้วยตัวอย่างทดสอบ
2. เครื่องมือใช้การให้ความร้อนด้วยความถี่กลาง, อัลกอริธึมควบคุมอุณหภูมิ PID วิธีการให้ความร้อนนี้มีข้อดีคือไม่มีการสัมผัสระหว่างเซลล์ทดสอบและตัวทำความร้อน, ความร้อนสม่ำเสมอ, ความเร็วสูง, ควบคุมง่าย, ควบคุมอุณหภูมิอย่างเข้มงวดภายในช่วงข้อผิดพลาดของอุณหภูมิที่ตั้งไว้ล่วงหน้า
ตัวเก็บประจุมาตรฐานภายในเป็นตัวเก็บประจุสามขั้วไฟฟ้าที่เติมก๊าซ SF6 และการสูญเสียไดอิเล็กทริกและความจุไฟฟ้าของตัวเก็บประจุเป็นอิสระจากอุณหภูมิแวดล้อม ความชื้น และผลกระทบอื่นๆ เพื่อให้มั่นใจในความแม่นยำของเครื่องมือแม้ใช้งานเป็นเวลานาน
4. แหล่งจ่ายไฟทดสอบ AC ใช้การแปลง AC-DC-AC หลีกเลี่ยงการผันผวนของแรงดันไฟฟ้าและความถี่ของไฟหลักที่มีผลต่อความแม่นยำในการวัดการสูญเสียไดอิเล็กทริก แม้แต่เครื่องกำเนิดไฟฟ้า เครื่องมือก็สามารถทำงานได้อย่างถูกต้อง
5. ฟังก์ชันป้องกันที่สมบูรณ์แบบ เมื่อมีแรงดันไฟฟ้าเกิน, กระแสไฟฟ้าเกิน หรือไฟฟ้าลัดวงจรแรงดันสูง เครื่องมือสามารถตัดแรงดันไฟฟ้าได้อย่างรวดเร็วและส่งข้อความเตือน เมื่อเซ็นเซอร์อุณหภูมิขัดข้องหรือไม่เชื่อมต่อ เครื่องมือจะส่งข้อความเตือนด้วย
6. มีรีเลย์จำกัดอุณหภูมิในการให้ความร้อนด้วยความถี่กลางเตาเผา เมื่ออุณหภูมิสูงกว่า 120 องศา เครื่องมือจะปลดรีเลย์และหยุดการให้ความร้อน
7. การตั้งค่าพารามิเตอร์การทดลองสะดวกยิ่งขึ้น ช่วงการตั้งค่าอุณหภูมิ 0~ 125ºC, ช่วงการตั้งค่าแรงดันไฟฟ้า AC 500~2000V, ช่วงการตั้งค่าแรงดันไฟฟ้า DC 0~500V
8. ใช้จอแสดงผล LCD ขนาดใหญ่ พร้อมไฟพื้นหลังและจอแสดงผลที่ชัดเจน อินเทอร์เฟซที่เป็นมิตร เพียงทำตามคำแนะนำในเมนูภาษาจีน ป้อนคำสั่ง เครื่องมือสามารถทดสอบได้โดยอัตโนมัติ และจัดเก็บและพิมพ์ผลการทดสอบโดยอัตโนมัติ
9. นาฬิกาเรียลไทม์ในตัว วันที่และเวลาในการทดสอบอาจถูกบันทึก แสดงผล และพิมพ์พร้อมกับผลการทดสอบ
10. ฟังก์ชันการสอบเทียบของเซลล์แห้งที่ทำความสะอาดแล้ว การวัดค่าความจุและตัวประกอบการสูญเสียไดอิเล็กทริกของเซลล์แห้งสามารถกำหนดสภาพการทำความสะอาดและการประกอบได้ ข้อมูลการสอบเทียบจะถูกบันทึกโดยอัตโนมัติ เพื่ออำนวยความสะดวกในการคำนวณค่าสภาพยอมสัมพัทธ์และค่าความต้านทานกระแสตรง
คำอธิบายแผงควบคุมและเรื่องที่ต้องใส่ใจในการใช้งาน
คำแนะนำการใช้งานเครื่องมือและเรื่องที่ต้องใส่ใจ
1. เครื่องมือต้องมีการต่อสายดินที่เชื่อถือได้, สายไฟเข้าสู่ไฟ AC220V
2. เปิดฝาถัง และนำเซลล์ทดสอบออกมา เราควรปิดฝาถังเมื่อให้ความร้อนและทดสอบการสูญเสียไดอิเล็กทริก
3. ฝาครอบป้องกัน และเมื่อคุณเปิดฝาครอบ จะขัดจังหวะการให้ความร้อนและแรงดันสูง
4. ในระหว่างการทดสอบ มีแรงดันไฟฟ้าสูงและอุณหภูมิสูง อย่าสัมผัสเซลล์ทดสอบ, สายเคเบิล และซ็อกเก็ตเมื่อเปิดไฟและทำการทดสอบ
5. หากปรากฏการณ์ข้อผิดพลาดหยุดทำงานขณะทำการทดสอบ ให้เปิดระบบกลับขึ้นมาใหม่ และรีสตาร์ทเครื่องมือ ใช้สายไฟที่เหมาะสม ใช้เฉพาะสายไฟเฉพาะผลิตภัณฑ์ตามข้อกำหนดของผลิตภัณฑ์ ถูกต้องในการตัดการเชื่อมต่อและเชื่อมต่อ เครื่องมือต้องมีการต่อสายดินอย่างเพียงพอ
นอกเหนือจากตัวนำสายดินของสายไฟแล้ว เสาต่อสายดินของตัวเครื่องผลิตภัณฑ์จะต้องต่อสายดิน เพื่อป้องกัน ตัวนำสายดินจะต้องเชื่อมต่อกับพื้นดิน ก่อนเชื่อมต่อกับขั้วต่ออินพุตหรือเอาต์พุตของผลิตภัณฑ์ ตรวจสอบให้แน่ใจว่าผลิตภัณฑ์มีการต่อสายดินอย่างถูกต้อง โปรดทราบค่าพิกัดของขั้วต่อทั้งหมด เพื่อป้องกันไฟไหม้หรืออันตราย โปรดทราบค่าพิกัดและเครื่องหมายทั้งหมดในผลิตภัณฑ์ ก่อนเชื่อมต่อผลิตภัณฑ์นี้ โปรดอ่านคู่มือผลิตภัณฑ์เพื่อทำความเข้าใจข้อมูลเกี่ยวกับค่าพิกัดเพิ่มเติม ใช้หลอดป้องกันที่เหมาะสม ใช้เฉพาะหลอดป้องกันตามบทบัญญัติของประเภทและพิกัดผลิตภัณฑ์นี้ ห้ามใช้งานเมื่อมีข้อสงสัยเกี่ยวกับการทำงานผิดปกติ หากคุณสงสัยว่าผลิตภัณฑ์นี้เสียหาย โปรดติดต่อเจ้าหน้าที่ซ่อมของเราเพื่อตรวจสอบ และอย่าดำเนินการบูตต่อ จัดตำแหน่งช่องเสียบเมื่อขั้วไฟฟ้าภายในเข้าไปในขั้วไฟฟ้าภายนอก ห้ามใช้งานในสภาพแวดล้อมที่ชื้น ห้ามใช้งานในสภาพแวดล้อมที่ระเบิดได้ รักษาพื้นผิวให้สะอาดและแห้ง ข้อสังเกตพิเศษ: เครื่องมือนี้มีเอาต์พุตแรงดันไฟฟ้าสูง การใช้งานที่ไม่เหมาะสมอาจเป็นอันตรายต่อความปลอดภัยส่วนบุคคล ก่อนใช้เครื่องมือนี้ โปรดอ่านคู่มือการใช้งานอย่างละเอียด!
