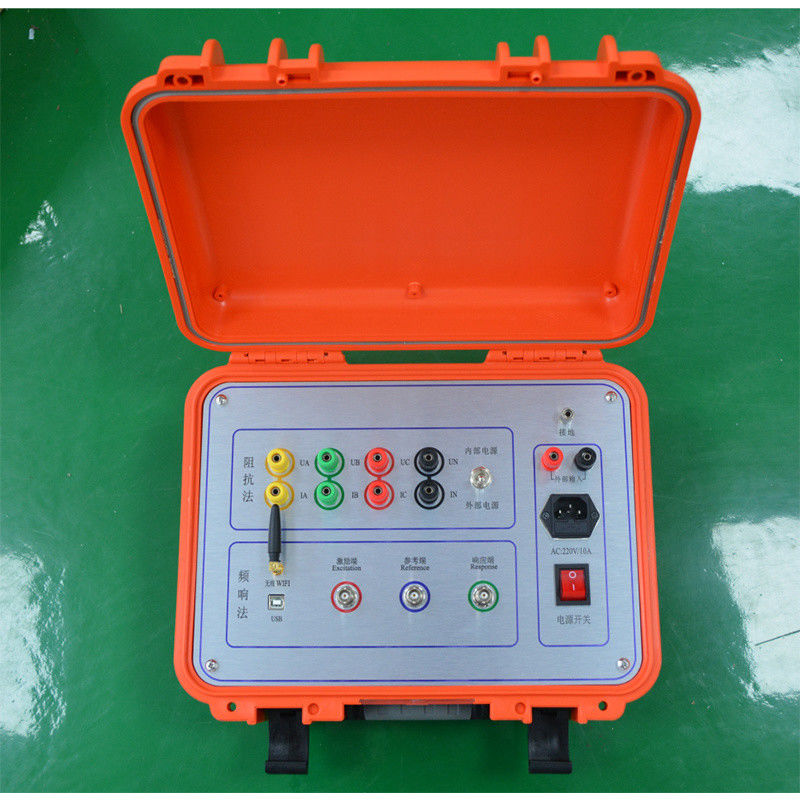

การวิเคราะห์การตอบสนองความถี่ของแปลงแปลง SFRA Analyzer ตัวเลือกเงินที่กําหนดเอง

XHBX1501

• คุณสมบัติหลัก
  1. การทดสอบสามารถดำเนินการได้โดยไม่ต้องยกฝาครอบและถอดหม้อแปลง
  2. ใช้การวัดวิธีสแกนที่ได้รับความนิยมมากที่สุด
  3. เครื่องมือนี้สามารถวัดหม้อแปลงที่มีขนาด 6kV ขึ้นไป
  4. ใช้โครงสร้างแบบแยกส่วน โฮสต์ทดสอบและคอมพิวเตอร์โฮสต์เชื่อมต่อกันด้วย USB หรือการเชื่อมต่อเครือข่าย สามารถใช้งานได้อย่างอิสระเมื่อเสียบปลั๊ก
  5. การเดินสายภาคสนามทำได้ง่าย ใช้งานง่าย
  6. ช่วงไดนามิกการวัด: -100dB ~ 20dB
  7. ซอฟต์แวร์วิเคราะห์มีประสิทธิภาพ และตัวบ่งชี้ซอฟต์แวร์และฮาร์ดแวร์เป็นไปตามมาตรฐานแห่งชาติ DL/T911-2004
  8. การวัดแบบสแกนใช้การกระจายแบบเชิงเส้นหรือลอการิทึม
  9. ช่องทางการตอบสนองมีหลายช่วงและปรับช่วงโดยอัตโนมัติในระหว่างกระบวนการวัด

• พารามิเตอร์ทางเทคนิคหลัก
  1. พอร์ตโฮสต์ทดสอบและพีซี: USB หรือเครือข่าย
  2. แหล่งสัญญาณ: เครื่องมือมีเอาต์พุตสัญญาณช่องสัญญาณเป็นสัญญาณกระตุ้นความถี่กวาด เอาต์พุตสัญญาณเป็นคลื่นไซน์มาตรฐาน แอมพลิจูดเอาต์พุตสัญญาณสามารถปรับได้ด้วยซอฟต์แวร์ แอมพลิจูดสูงสุดคือ ±10V และอิมพีแดนซ์เอาต์พุตสัญญาณคือ 50Ω.
  3. สองช่องสัญญาณการรับสัญญาณ หนึ่งช่องสัญญาณเพื่อรับสัญญาณกระตุ้นและอีกช่องสัญญาณหนึ่งเพื่อรวบรวมสัญญาณตอบสนองสำหรับการคำนวณฟังก์ชันการถ่ายโอน
  4. ช่องสัญญาณกระตุ้นถูกวัดเป็นช่วงคงที่: ±10V; ช่องสัญญาณตอบสนองมีหลายช่วง และช่วงจะถูกปรับโดยอัตโนมัติในระหว่างกระบวนการวัด สัญญาณอินพุตสูงสุดคือ ±25V
  5. ความแม่นยำในการหาปริมาณช่องสัญญาณการรับสัญญาณ: 12 บิต
  6. ข้อผิดพลาดคงที่สูงสุดของช่องสัญญาณการรับสัญญาณ: 0.5%
  7. ความจุในการจัดเก็บสูงสุดต่อช่องสัญญาณ: 64K ตัวอย่าง
  8. อัตราการสุ่มตัวอย่างสูงสุดต่อช่องสัญญาณ: 20Msps
  9. อิมพีแดนซ์อินพุตของช่องสัญญาณการรับสัญญาณ: 1MΩ.
  10. ช่วงการทดสอบแบบกวาด: 10Hz-10MHz
  11. วิธีการสแกน: วิธีการวัดแบบกวาดด้วยการกระจายแบบเชิงเส้นหรือการกระจายแบบลอการิทึม
  12. ความแม่นยำของความถี่ในการสแกน: ความแม่นยำของความถี่ของสัญญาณไซน์เอาต์พุตแหล่งสัญญาณไม่เกิน 0.01%
  13. ความถี่ในการทดสอบแบบกวาด: โหมดคงที่หรือผู้ใช้กำหนด
  14. เป็นไปตามมาตรฐานอุตสาหกรรมพลังงานแห่งชาติ: DL/T911-2004
•

บรรจุภัณฑ์: กล่องไม้บรรจุโฟม

การขนส่ง: ทางอากาศ ทะเล ด่วน ฯลฯ

เวลาจัดส่ง: 7-15 วันหากมีในสต็อก
