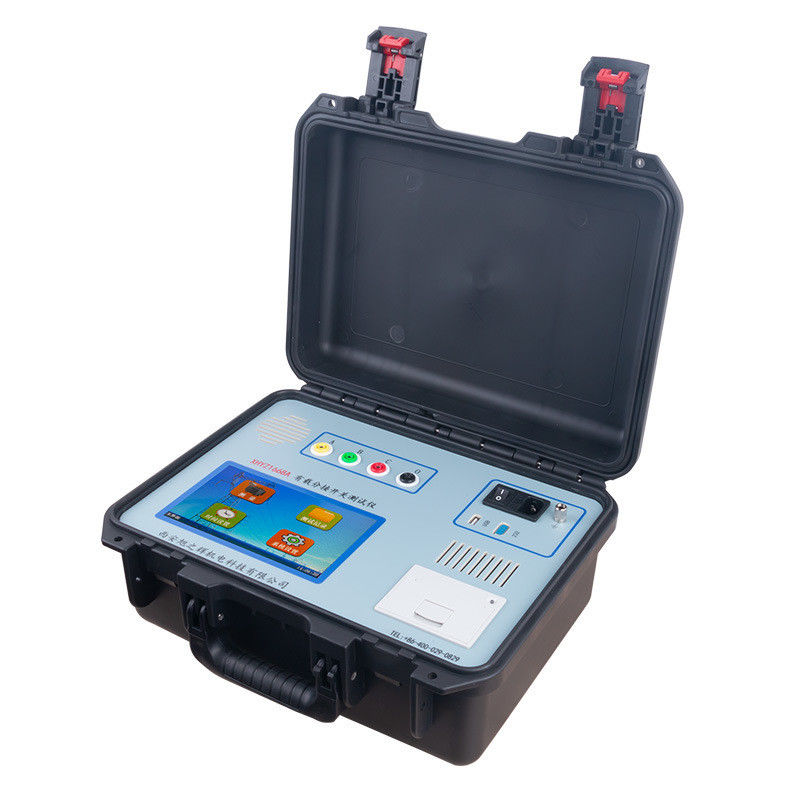

เครื่องทดสอบการเปลี่ยนทัพพ์บนภาระ XHYZ1688
XHYZ1688 on-load tap changer tester เป็นอุปกรณ์เฉพาะเจาะจงที่ออกแบบมาเพื่อวัดรูปคลื่นการเปลี่ยนแปลง เวลาการเปลี่ยนแปลงค่าความต้านทานการเปลี่ยนทันทีและการปรับสynchronousness สามเฟสของเครื่องเปลี่ยนกระบอกในอัตราการอัดแรง (OLTC). เครื่องเปลี่ยนตัวกระป๋องในอัตราภาระเป็นส่วนเคลื่อนที่เดียวที่เชื่อมต่อกับวงจรของทรานฟอร์เมอร์ ดังนั้นสภาพของมันจึงมีผลต่อการทํางานที่ปลอดภัยของทรานฟอร์เมอร์ทั้งหมดโดยตรงตามระเบียบการส่งมอบอุปกรณ์พลังงานและการทดสอบป้องกัน, ระยะเวลาการทํางานของเครื่องเปลี่ยนทับในอัตราภาระต้องถูกตรวจสอบ และเวลาการเปลี่ยนต้องถูกวัดเป็นประจําอุปกรณ์นี้มีปริมาณความฉลาดสูง ด้วยการสั่งเมนูภาษาจีนเต็มรูปแบบ และการทํางานง่ายขนาดคอมแพคต์ น้ําหนักเบา และความสามารถต่อต้านการแทรกแซงที่แข็งแกร่ง ลดความเข้มข้นในการทํางานของบุคลากรสนามทําให้มันเป็นเครื่องมือที่เหมาะสมสําหรับหน่วยผลิตและส่งพลังงาน และผู้ผลิตเครื่องแปลง เพื่อรับประกันการผลิตที่ปลอดภัยและปรับปรุงคุณภาพสินค้า.
แอพลิเคชั่นและกลุ่มผู้สนใจ:ออกแบบให้กับผู้ผลิตเครื่องแปลงที่ทําการรับรองโรงงานและการควบคุมคุณภาพที่ออกของเครื่องเปลี่ยนปั่นในอัตราการบรรทุกทีมทดสอบป้องกันโรงงานไฟฟ้าและอุปกรณ์สาธารณูปโภคที่ดําเนินการดําเนินงานตามระเบียบการส่งมอบและการทดสอบป้องกัน, โรงงานซ่อมแซมและบํารุงรักษา OLTC, ทีมการใช้งานและการรับรองสถานีย่อยใหม่และบริษัทติดตั้งไฟฟ้าและเปิดใช้งานที่ตรวจสอบผลการทํางานของเครื่องเปลี่ยนปั่น ก่อนการใช้พลังงาน.
ข้อจํากัดหลัก
| ปริมาตร |
รายละเอียด |
| กระแสไฟออก |
1.0A, 0.5A, 0.2A |
| ระยะความต้านทานการเปลี่ยน |
0.3Ω ~ 20Ω (1.0A), 5Ω ~ 40Ω (0.5A), 20Ω ~ 100Ω (0.2A) |
| ระยะเวลาการเปลี่ยน |
0 ~ 320ms |
| ความดันในวงจรเปิด |
24V |
| ความแม่นยําของการวัด |
ความต้านทานการเปลี่ยน: ± ((5%) การอ่าน ±0.1Ω); เวลาเปลี่ยน: ± ((0.1% การอ่าน ±0.2ms) |
| อัตราการเก็บตัวอย่าง |
20kHz |
| การเก็บข้อมูล |
500 กลุ่มที่ติดตั้ง, ถือไว้ในกรณีขาดไฟฟ้า |
| การแสดง |
LCD ความสว่างสูง 7 นิ้ว |
| อุณหภูมิการทํางาน |
-10 °C ถึง 50 °C |
| ความชื้นในการทํางาน |
≤ 85% RH |
| พลังงาน |
AC220V±10%, 50±1Hz |
| ขนาด |
หน่วยหลัก 360mm × 290mm × 170mm; กล่องเคเบิล 360mm × 290mm × 170mm |
| น้ําหนัก |
หน่วยหลัก 6.15 กิโลกรัม; กล่องเคเบิล 4.55 กิโลกรัม |
คุณสมบัติที่ระดับสูง
กระแสออกขนาดใหญ่ที่มีน้ําหนักเบา ลดภาระงานสนามได้มาก
การทดสอบเครื่องแปลงเชื่อมต่อ YN, Y และ Δ ที่มีค่าความต้านทานแสดงโดยตรงโดยไม่ต้องแปลง
รองรับทั้งวิธีการวัดแบบลวดและแบบไม่ลวด
การแสดงรูปคลื่น ปรับความต้านทานและช่วงเวลาโดยอัตโนมัติตามค่าการเก็บตัวอย่าง
วงจรป้องกันครบถ้วนที่มีความน่าเชื่อถือสูง

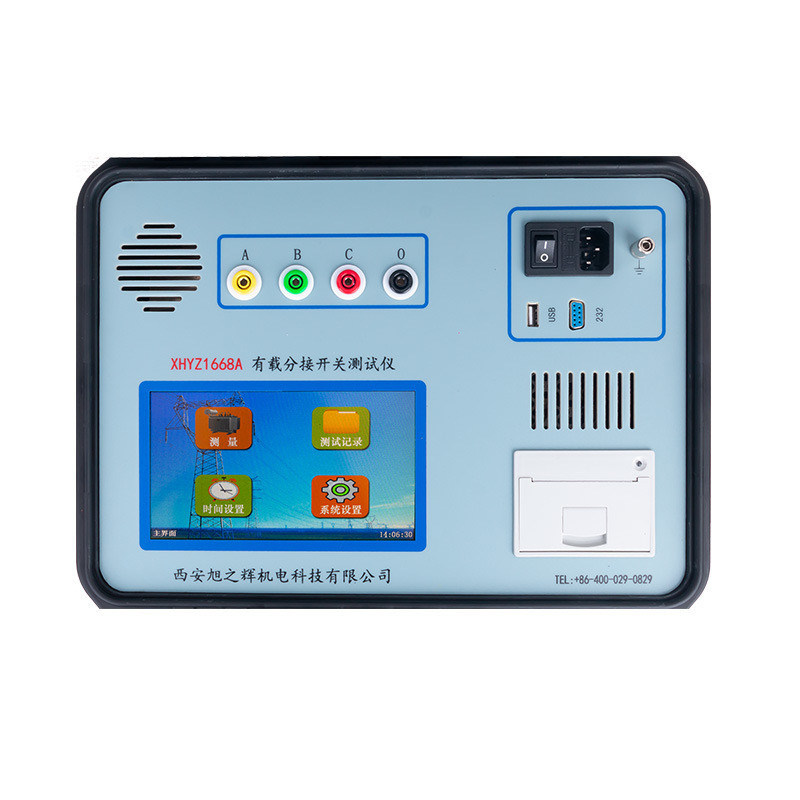

หน้าจอ LCD ขนาดใหญ่ 7 นิ้ว สําหรับการทํางานที่สะดวกสบาย
อัตโนมัติบันทึกข้อมูล 500 กลุ่มภายใน
เครื่องพิมพ์ความเร็วสูงในตัว สําหรับการพิมพ์ผลการทดสอบทันที
อินเตอร์เฟซ USB และ RS232 สําหรับการถ่ายทอดข้อมูล
ระดับกรองและแสงเบื้องหลัง ปรับได้ในการตั้งค่าระบบเพื่อให้สามารถอ่านได้ในสนามที่ดีที่สุด
อุปกรณ์นี้ให้วิศวกรทดสอบ OLTC ด้วยทางแก้ไขที่น่าเชื่อถือและครบวงจรสําหรับการประเมินสภาพของเครื่องเปลี่ยนตัวกระป๋องทีมงานอุปกรณ์สาธารณูปโภคและการใช้งานค้นพบความผิดพลาดของตัวต่อรองการเปลี่ยนแปลง, อายุสปริงและความบกพร่องการสัมผัส ก่อนที่จะนําไปสู่ความล้มเหลวของแปลง
FAQ
คําถามที่ 1: เครื่องทดสอบเครื่องเปลี่ยนปั่นในอัตราบรรทุกนี้ถูกออกแบบมาเพื่อใคร?
มันถูกออกแบบให้กับผู้ผลิตเครื่องแปลงที่ทําการรับรองโรงงานและการควบคุมคุณภาพที่ออกของเครื่องเปลี่ยนปั่นบนภาระ, ทีมทดสอบป้องกันโรงงานไฟฟ้าและบริการโรงงานซ่อมแซมและบํารุงรักษา OLTC, ทีมการใช้งานและการรับรองสถานีไฟฟ้าใหม่ และบริษัทติดตั้งและการใช้งานไฟฟ้าที่ตรวจสอบผลการทํางานของเครื่องเปลี่ยนตัวกระป๋องก่อนการใช้พลังงาน
Q2: XHYZ1688 สามารถทดสอบอะไรได้?
มันวัดรูปร่างคลื่นการเปลี่ยนแปลง เวลาการเปลี่ยนแปลง ค่าความต้านทานการเปลี่ยนแปลงทันที และการปรับสynchronousness สามระยะของ transformers on-load แปลกระป๋องมันยังสนับสนุนการตรวจสอบลําดับการกระทําของการสลับแลกเปลี่ยน tap, ตอบสนองความต้องการของระเบียบการส่งเครื่องพลังงานและการทดสอบป้องกันในการตรวจสอบลําดับการกระทําและวัดเวลาการสลับ
Q3: มันสามารถทดสอบการเชื่อมต่อการล่อแปลงที่แตกต่างกันได้หรือไม่?
ใช่ XHYZ1688 ตรวจสอบ YN, Y และ Δ ตราแปลงเชื่อมต่อ และค่าความต้านทานจะแสดงโดยตรงโดยไม่ต้องแปลงด้วยมือมันสนับสนุนทั้งวิธีการวัดกับการล่อและโดยไม่ต้องล่อสําหรับเครื่องแปลงที่เชื่อมต่อ Y โดยไม่มีสายจุดเฉลี่ย การวัดสองเฟสพร้อมการแปลงถูกสนับสนุน และมีการแนะนําสายไฟพิเศษสําหรับเส้นล่อที่เชื่อมต่อ Δ
Q4: ระยะการวัดและความแม่นยําคืออะไร?
กระแสออกมีสามเกียร์ 1.0A, 0.5A และ 0.2A ระยะการวัดความต้านทานการสลับคือ 0.3Ω ถึง 100Ω ขึ้นอยู่กับเกียร์กระแสที่เลือก, ด้วยความแม่นยํา ± 5% การอ่าน ± 0.1Ωระยะเวลาการวัดการเปลี่ยนแปลงคือ 0 ถึง 320 ms ด้วยความแม่นยํา ± (((0.1% การอ่าน ± 0.2ms) และอัตราการเก็บตัวอย่างถึง 20kHz สําหรับการจับรูปคลื่นที่แม่นยํา
Q5: XHYZ1688 เหมาะสําหรับการใช้งานในสนามหรือไม่?
ใช่ อุปกรณ์มีจอ LCD ความสว่างสูง 7 นิ้ว รายการเมนูภาษาจีนครบถ้วน เครื่องพิมพ์ความเร็วสูงหน่วยหลักมีน้ําหนักเพียง 6.15 กิโลกรัม และกล่องสายไฟฟ้า 4.55 กิโลกรัม มีความสามารถในการป้องกันการขัดขวางที่แข็งแกร่ง ทําให้มันสะดวกในการขนและใช้งานในสถานีไฟฟ้าไฟฟ้าและสถานที่ผลิต
