| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | เอ็กซ์เอชเอสเค1620 |

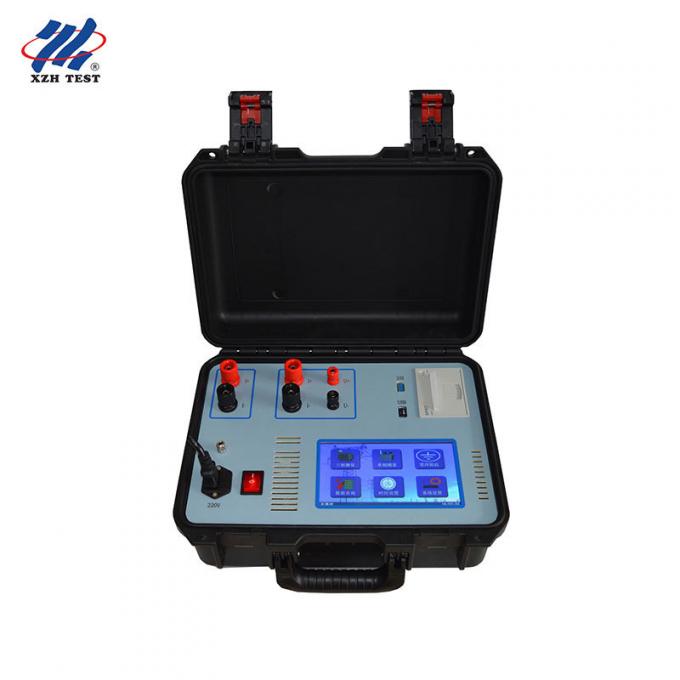

เครื่องทดสอบอิมพีแดนซ์ไฟฟ้าลัดวงจรแรงดันต่ำ XHZK1620 พร้อมเครื่องพิมพ์
อิมพีแดนซ์ไฟฟ้าลัดวงจรเป็นพารามิเตอร์สำคัญของหม้อแปลงไฟฟ้า วิธีการอิมพีแดนซ์ไฟฟ้าลัดวงจรเป็นวิธีการดั้งเดิมในการตัดสินการเสียรูปของขดลวด ตามบทบัญญัติของ GB1094.5-2003 และ IEC60076-5:2000 การเปลี่ยนแปลงของรีแอกแตนซ์ไฟฟ้าลัดวงจรเป็นเกณฑ์เดียวในการตัดสินว่าขดลวดหม้อแปลงไฟฟ้าเสียรูปหรือไม่
ฟังก์ชันหลัก
สามารถวัดอิมพีแดนซ์ไฟฟ้าลัดวงจรของหม้อแปลงไฟฟ้า รีแอกแตนซ์ไฟฟ้าลัดวงจร และแรงดันอิมพีแดนซ์สามเฟส
สามารถแสดงแรงดันไฟฟ้า กระแสไฟฟ้า กำลังไฟฟ้า ความถี่ และพารามิเตอร์อื่นๆ ของการทดสอบแต่ละครั้ง
การวัดสามารถทำได้โดยใช้แหล่งจ่ายไฟ AC 220V เฟสเดียวเท่านั้น หากไม่มีไฟ AC สามารถใช้ UPS กำลังไฟขนาดเล็ก (ออนไลน์ 500VA) เป็นแหล่งจ่ายไฟได้
แหล่งจ่ายไฟทดสอบสามารถเลือกได้จากแหล่งจ่ายไฟภายในและแหล่งจ่ายไฟภายนอก: แหล่งจ่ายไฟภายในคือแหล่งจ่ายไฟทำงานของเครื่องมือ และแหล่งจ่ายไฟภายนอกสามารถป้อนเข้าได้โดยตัวควบคุมแรงดันไฟฟ้า
การเดินสายไฟทำได้ง่ายและสะดวก การเดินสายไฟครั้งเดียวและการเริ่มต้นครั้งเดียวสามารถทำการวัดสามเฟสโดยอัตโนมัติและแสดงผลการวัดโดยตรง
แรงดันไฟฟ้าขาออกและกระแสไฟฟ้าขาออกถูกควบคุมโดยอัตโนมัติโดยตัวเครื่องเองเมื่อใช้แหล่งจ่ายไฟภายใน โดยไม่ต้องใช้อุปกรณ์เสริมภายนอกใดๆ
การแก้ไขความถี่อัตโนมัติเพื่อขจัดข้อผิดพลาดที่เกิดจากการผันผวนของความถี่
สามารถจัดเก็บผลการวัดได้หลายพันรายการ เครื่องมือมีหน่วยความจำที่ไม่ดับและสามารถจัดเก็บข้อมูลการวัดได้เป็นเวลานาน
จอ LCD ขนาดใหญ่ เมนูภาษาจีน/อังกฤษ และคำแนะนำการใช้งาน ใช้งานง่ายและสะดวก
ปฏิทินที่ไม่ดับ ฟังก์ชันนาฬิกา
| ช่วงการทดสอบ | แรงดันไฟฟ้า: 20V ~ 400V |
| กระแสไฟฟ้า | 0.5A ~ 10A |
| ความแม่นยำแรงดันไฟฟ้า | กระแสไฟฟ้า: ระดับ 0.2 |
| อิมพีแดนซ์ | ระดับ 0.5 |
| กำลังไฟฟ้า | ระดับ 0.5 (cosφ>0.15) |
| ขนาด | 350 × 270 × 170 มม. |
| น้ำหนัก | 8 กก. |
