| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | ISO |
| หมายเลขรุ่น: | เอ็กซ์เอชบีเอ็กซ์1501 |

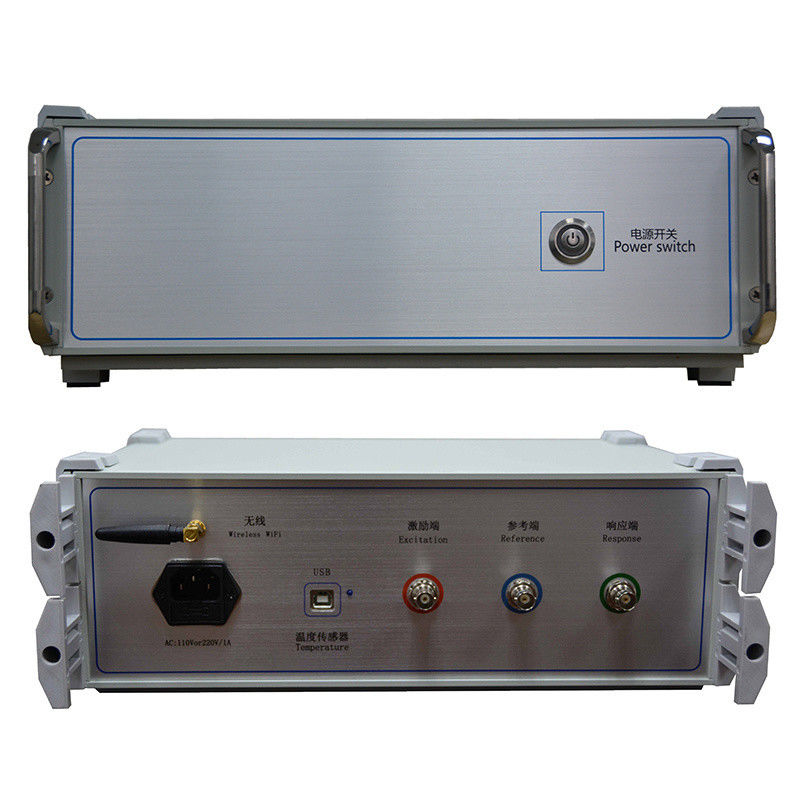

XZH TEST เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงแบบพกพา Sfra สำหรับเทคโนโลยีขั้นสูง
เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลง XHBX1501 (วิธีตอบสนองความถี่) ใช้สำหรับทดสอบหม้อแปลงไฟฟ้าขนาด 6KV ขึ้นไป และหม้อแปลงวัตถุประสงค์พิเศษอื่นๆ
เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลง XHBX1501 ใช้วิธีการวิเคราะห์การตอบสนองความถี่เพื่อวัดการเสียรูปของขดลวดหม้อแปลงตามมาตรฐานอุตสาหกรรมพลังงานแห่งชาติ DL/T911-2004 โดยตรวจจับลักษณะการตอบสนองความถี่-แอมพลิจูดของขดลวดแต่ละชุดของหม้อแปลง และเปรียบเทียบผลการตรวจจับในแนวตั้งหรือแนวนอน ระดับของการเปลี่ยนแปลงในลักษณะการตอบสนองความถี่-แอมพลิจูดจะกำหนดการเสียรูปที่อาจเกิดขึ้นในขดลวดหม้อแปลง
ประกอบด้วยส่วนการวัดและส่วนซอฟต์แวร์วิเคราะห์ ส่วนการวัดเป็นกล่องดำที่ประกอบด้วยการสร้างสัญญาณและการวัดสัญญาณ ส่วนการวิเคราะห์จะดำเนินการโดยคอมพิวเตอร์โน้ตบุ๊ก และส่วนการวัดจะเชื่อมต่อกับคอมพิวเตอร์โน้ตบุ๊กผ่าน USB หรือเครือข่าย
1. การรับและควบคุมโดยใช้ไมโครโปรเซสเซอร์ความเร็วสูงและบูรณาการสูง
2. อินเทอร์เฟซ USB สำหรับการสื่อสารระหว่างแล็ปท็อปและเครื่องมือ
3. การสื่อสารระหว่างแล็ปท็อปและเครื่องมือสามารถใช้อินเทอร์เฟซ Bluetooth ไร้สายหรืออินเทอร์เฟซ WIFI ไร้สาย (อุปกรณ์เสริม)
อินเทอร์เฟซ WIFI ไร้สายสามารถใช้งานได้อย่างสะดวกบนแท็บเล็ตและสมาร์ทโฟน
4. ฮาร์ดแวร์ใช้เทคโนโลยีการสแกนความเร็วสูงแบบดิจิทัล DDS (USA) ซึ่งสามารถวินิจฉัยข้อบกพร่องได้อย่างแม่นยำ เช่น ขดลวดบิดเบี้ยว โป่ง พลิก เอียง การเสียรูปของวงจรลัดระหว่างรอบ และวงจรลัดสัมผัสระหว่างเฟส
5. การสุ่มตัวอย่าง A/D แบบดูอัลแชนเนลความเร็วสูง 16 บิต (ในการทดสอบภาคสนาม ย้ายตัวเปลี่ยนแท็ป และเส้นโค้งคลื่นแสดงการเปลี่ยนแปลงที่ชัดเจน)
6. แอมพลิจูดเอาต์พุตสัญญาณถูกปรับโดยซอฟต์แวร์ ค่าสูงสุดของแอมพลิจูดคือ ±10V
คอมพิวเตอร์จะวิเคราะห์ผลการทดสอบโดยอัตโนมัติและสร้างเอกสารอิเล็กทรอนิกส์ (Word)
7. เครื่องมือมีคุณสมบัติการวัดคู่: การวัดการสแกนความถี่เชิงเส้นและการวัดการสแกนความถี่ส่วน ซึ่งเข้ากันได้กับโหมดการวัดของกลุ่มเทคนิคสองกลุ่มในประเทศจีน
8. ลักษณะความถี่-แอมพลิจูดสอดคล้องกับข้อกำหนดทางเทคนิคระดับชาติเกี่ยวกับเครื่องทดสอบลักษณะความถี่-แอมพลิจูด พิกัด X (ความถี่) มีการจัดทำดัชนีเชิงเส้นและการจัดทำดัชนีแบบลอการิทึม ดังนั้นคุณสามารถพิมพ์เส้นโค้งพร้อมการจัดทำดัชนีเชิงเส้นและการจัดทำดัชนีแบบลอการิทึมได้ ผู้ใช้สามารถเลือกได้ตามความต้องการจริง
9. เปรียบเทียบระหว่างเฟส A, B, C - ในการเปรียบเทียบความคล้ายคลึงกันของขดลวด และ
ผลการวิเคราะห์คือ:
ความสอดคล้องดีเยี่ยม
ความสอดคล้องดี
ความสอดคล้องไม่ดี
ความสอดคล้องค่อนข้างแย่
เปรียบเทียบการเสียรูปของขดลวดโดยเรียกข้อมูลต้นฉบับและเปรียบเทียบกับข้อมูลปัจจุบันของเฟสเดียวกัน กล่าวคือ A-A, B-B, C-C,
และผลการวิเคราะห์คือ:
ขดลวดปกติ
การเสียรูปเล็กน้อย
การเสียรูปปานกลาง
การเสียรูปอย่างรุนแรง
10. สามารถสร้างเอกสารอิเล็กทรอนิกส์ Word ได้โดยอัตโนมัติเพื่อบันทึกและพิมพ์
11. เครื่องมือสามารถตอบสนองความต้องการทางเทคนิคของมาตรฐานไฟฟ้า DL/T911-2004 "การวิเคราะห์การตอบสนองความถี่ของการเสียรูปของขดลวดหม้อแปลง" ได้อย่างเต็มที่
โหมดการสแกน:
1. การกระจายการสแกนเชิงเส้น
ช่วงการวัดการสแกน: (10Hz) - (10MHz) 40000 จุดสแกน ความละเอียด 0.25kHz, 0.5kHz และ 1kHz
2. การกระจายการวัดการสแกนความถี่ส่วน
ช่วงการวัดการสแกนความถี่:
(0.5kHz)-(1MHz), 2000 จุดสแกน;
(0.5kHz)-(10kHz)
(10kHz)-(100kHz)
(100kHz)-(500kHz)
(500kHz)-(1000kHz)
3. พารามิเตอร์ทางเทคนิคอื่นๆ:
| ช่วงการวัดแอมพลิจูด | (-120dB) ถึง (+20 dB) |
| ความแม่นยำในการวัดแอมพลิจูด | 0.1dB |
| ความแม่นยำของความถี่ในการสแกน | 0.01% |
| อิมพีแดนซ์อินพุตสัญญาณ | 1MΩ |
| อิมพีแดนซ์เอาต์พุตสัญญาณ | 50Ω |
| แอมพลิจูดเอาต์พุตสัญญาณ | ± 20V |
| เปอร์เซ็นต์การทำซ้ำการทดสอบ | 99.9% |
| ขนาดเครื่องมือวัด | (LxWxH) 300X340X120 (มม.) |
| ขนาดกล่องอลูมิเนียมของเครื่องมือ | (LxWxH) 310X400X330 (มม.) |
| น้ำหนักรวม | 13 กก. |
| อุณหภูมิในการทำงาน | -10°C ถึง +40°C |
| อุณหภูมิในการจัดเก็บ | -20°C ถึง +70°C |
| ความชื้นสัมพัทธ์ | <90%, ไม่มีการควบแน่น |
คุณสมบัติการใช้งาน
1. เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงประกอบด้วยส่วนการวัดและส่วนซอฟต์แวร์วิเคราะห์ ส่วนการวัดถูกควบคุมโดยไมโครคอนโทรลเลอร์ความเร็วสูงและประกอบด้วยการสร้างสัญญาณและการวัดสัญญาณ ส่วนการวัดเชื่อมต่อกับคอมพิวเตอร์แท็บเล็ตผ่านอินเทอร์เฟซ WIFI ไร้สาย ซึ่งไม่ต้องใช้สายไฟและใช้งานง่าย นอกจากนี้ยังสามารถใช้อินเทอร์เฟซ Bluetooth ไร้สายและ USB เพื่อเชื่อมต่อกับแท็บเล็ตหรือคอมพิวเตอร์แล็ปท็อป
2. ในระหว่างกระบวนการทดสอบ จำเป็นต้องถอดเฉพาะบัสบาร์เชื่อมต่อของหม้อแปลงออกเท่านั้น และสามารถทำการทดสอบทั้งหมดให้เสร็จสิ้นได้โดยไม่ต้องแขวนฝาครอบหรือถอดหม้อแปลง
3. เครื่องมือมีฟังก์ชันการวัดระบบการวัดการกวาดความถี่เชิงเส้นที่หลากหลาย ความถี่ในการสแกนการวัดการกวาดเชิงเส้นสูงถึง 10MHz ช่วงการกวาดความถี่สามารถแบ่งออกเป็น 0.25kHz, 0.5kHz และ 1kHz ซึ่งให้การวิเคราะห์การเสียรูปของหม้อแปลงมากขึ้น
4. เครื่องมือมีความชาญฉลาด ใช้งานง่าย และมีฟังก์ชันมากมาย เช่น การปรับช่วงอัตโนมัติและการปรับความถี่ในการสุ่มตัวอย่างอัตโนมัติ
5. ซอฟต์แวร์ใช้แพลตฟอร์ม Windows และเข้ากันได้กับระบบ Win98/2000/WinXP/Win7/Win8/Win10 มอบอินเทอร์เฟซการแสดงผลที่สะดวกและใช้งานง่ายแก่ผู้ใช้
6. ให้การวิเคราะห์เปรียบเทียบของเส้นโค้งในอดีต สามารถโหลดเส้นโค้งในอดีตหลายเส้นเพื่อสังเกตในเวลาเดียวกัน และสามารถเลือกเส้นโค้งใดๆ สำหรับการวิเคราะห์ในแนวนอนและแนวตั้งได้โดยเฉพาะ พร้อมด้วยระบบการวิเคราะห์และวินิจฉัยอัจฉริยะของผู้เชี่ยวชาญ ซึ่งสามารถวินิจฉัยสถานะของขดลวดหม้อแปลงได้โดยอัตโนมัติ โหลด 6 เส้นโค้งในเวลาเดียวกัน คำนวณพารามิเตอร์ที่เกี่ยวข้องของแต่ละเส้นโค้งโดยอัตโนมัติ วินิจฉัยการเสียรูปของขดลวดโดยอัตโนมัติ และให้ข้อสรุปอ้างอิงสำหรับการวินิจฉัย
7. ฟังก์ชันการจัดการซอฟต์แวร์มีประสิทธิภาพ โดยพิจารณาถึงความต้องการในการใช้งานในสถานที่อย่างเต็มที่ และบันทึกพารามิเตอร์สภาพแวดล้อมโดยอัตโนมัติเพื่อเป็นพื้นฐานในการวินิจฉัยการเสียรูปของขดลวดหม้อแปลง ข้อมูลการวัดจะถูกบันทึกโดยอัตโนมัติและมีฟังก์ชันการพิมพ์สีเพื่ออำนวยความสะดวกให้ผู้ใช้ในการสร้างรายงานการทดสอบ
8. ซอฟต์แวร์มีคุณสมบัติความเป็นมนุษย์ที่ชัดเจน เงื่อนไขส่วนใหญ่ที่วัดได้เป็นตัวเลือก พารามิเตอร์โดยละเอียดของหม้อแปลงสามารถบันทึกเพื่อใช้อ้างอิงในการวินิจฉัย และไม่จำเป็นต้องป้อนข้อมูลในสถานที่ สามารถเพิ่มและแก้ไขข้อมูลได้ในภายหลัง ทำให้ใช้งานได้สะดวกยิ่งขึ้น
9. ซอฟต์แวร์มีความชาญฉลาดสูง หลังจากเชื่อมต่อสัญญาณอินพุตและเอาต์พุตและตั้งค่าพารามิเตอร์เงื่อนไขแล้ว งานวัดทั้งหมดสามารถทำได้ และสามารถเปิดเส้นโค้งรูปคลื่นในอดีตได้ตลอดเวลาในระหว่างการวัดเพื่อเปรียบเทียบและสังเกต และเพื่อหยุดการวัด
10. เวลาในการวัดแต่ละเฟสน้อยกว่า 60 วินาที และเวลาทั้งหมดที่จำเป็นสำหรับการวัดการเสียรูปของขดลวดของหม้อแปลงไฟฟ้าที่มีขดลวดสูง กลาง หรือต่ำ (ไม่มีข้อจำกัดเกี่ยวกับความจุและระดับแรงดันไฟฟ้า) ไม่เกิน 10 นาที
11. เมื่อทำการวัดหม้อแปลง บุคลากรการเดินสายสามารถวางสายนำสัญญาณอินพุตและเอาต์พุตได้ตามต้องการโดยไม่มีผลต่อผลการวัด บุคลากรการเดินสายสามารถอยู่ในถังหม้อแปลงได้โดยไม่ต้องลงมา ซึ่งช่วยลดความเข้มข้นของแรงงาน
