| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | เอ็กซ์เอชบีบี128บี |

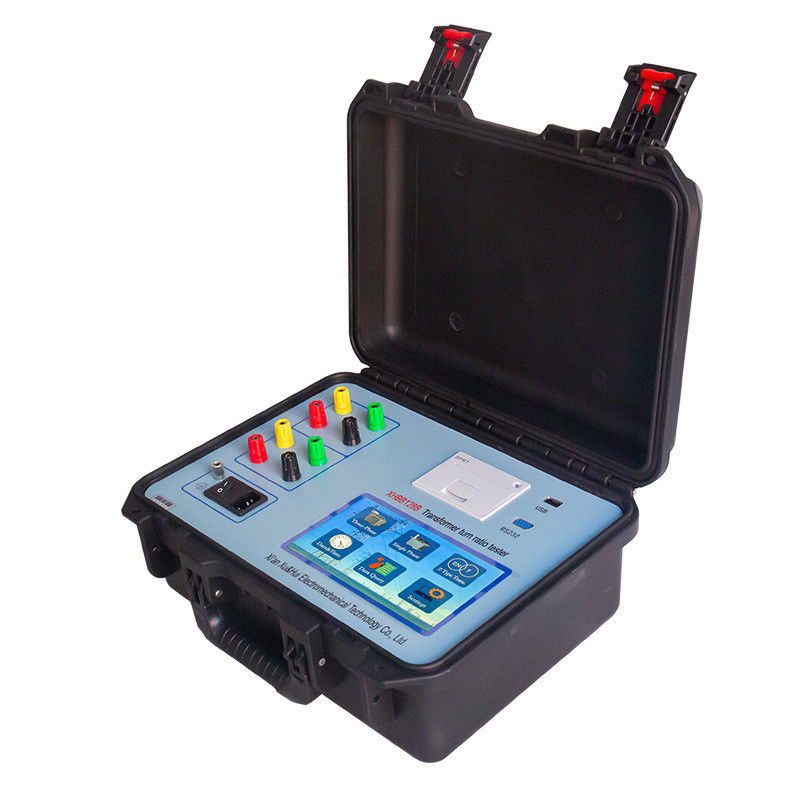

XHBB128B เครื่องทดสอบอัตราการหมุนของแปลง
ในกระบวนการผลิตของเครื่องแปลงพลังงานครึ่งและเสร็จก่อนการใช้งานแปลงแปลงที่ติดตั้งใหม่ และตามระเบียบการทดสอบป้องกันของกระทรวงพลังงานไฟฟ้า, มันจําเป็นต้องทดสอบอัตราการหมุนหรืออัตราการแรงดันของทรานฟอร์เมอร์ทํางาน, และอัตราการหมุนของทรานฟอร์เมอร์สามารถตรวจสอบ. ความถูกต้อง, สภาพของแลกเปลี่ยนเข็ม,ไม่ว่าแปลงแปลงมีการตัดสั้นระหว่างการหมุนการอ่านของสะพานอัตราส่วนแบบดั้งเดิมไม่ได้เป็นธรรมดา และการแปลงสามารถดําเนินการได้เพียงแต่ระยะต่อระยะ
เครื่องทดสอบอัตราการแปลงนี้กําจัดข้ออ่อนแอของการทดสอบสะพานอัตราการแปลงแบบดั้งเดิม. มันง่ายและเข้าใจง่ายในการใช้งานมันใช้สับเปลี่ยนความแม่นยําสามเฟสพลังงานซึ่งมีการทดสอบที่รวดเร็วและมีความแม่นยําสูง
1อุปกรณ์ใช้พลังงานแลกเปลี่ยนความแม่นยําสามเฟสแทนพลังงานพลังงานสายไฟฟ้าแบบเดียวเฟสซึ่งกําจัดอิทธิพลของความกระชับกระชับกระแสของเครือข่ายไฟฟ้าระหว่างการวัด และทําให้การวัดแม่นยําขึ้นเมื่อแหล่งพลังงานทํางานเป็นเครื่องผลิต มันไม่มีผล
2. ใช้ไฟฟ้าออกสามเฟส ปรับปรุงความเร็วการทดสอบ วัดมุมระหว่างเฟส และระบุโดยอัตโนมัติกลุ่มสายไฟแปลง 0-11
3มันเหมาะสําหรับการแปลงที่หลากหลาย, โดยเฉพาะอย่างยิ่งสําหรับการวัดของ Z-ประเภทแปลง, ทรานฟอร์เมอร์ rectifier, ทรานฟอร์เมอร์พื้นดิน, ทรานฟอร์เมอร์เตาไฟฟ้า,เครื่องแปลงเปลี่ยนเฟส, เครื่องแปลงสมดุล, ฯลฯ ปารามิเตอร์การวัดคือที่ครบวงจรที่สุด
4. การปรับเปลี่ยนความแม่นยําสามระยะที่ทําเองการจัดหาพลังงานถูกนํามาใช้ ซึ่งมีความแรงสูงและความดันต่ํา การป้องกันการเชื่อมต่อกลับเครื่องปรับระบายน้ําไม่อยู่ในที่ปกป้อง, ผลิตการป้องกันวงจรสั้นเต็ม และเพิ่มความมั่นคงของเครื่องมือ
5. หลังจากการใส่ปริมาตรการตั้งค่า, อัตราแปรแปลง, ค่าความผิดพลาดและตําแหน่ง tap ของแลกตักสามารถจะวัดโดยอัตโนมัติ, โดยเฉพาะอย่างยิ่งสําหรับแลกตักกับตัก asymmetrical,ตําแหน่งที่แม่นยําของตัวแปลง แท็กแชร์ยังสามารถวัดแม่นยําเครื่องเปลี่ยนทัพพ์ สามารถวัดจุดทัพพ์ 99 จุด
6. ใช้ 7 นิ้วความละเอียดสูงจอสัมผัสสี LCD, จอจําลอง, ทุกขั้นตอนการดําเนินงานมีคําแนะนําภาษาจีน, ไม่จําเป็นต้องมีคู่มือ, เพียงแค่ดูคําแนะนํา LCD เพื่อสรุปการดําเนินงานเครื่องมือ.
7อุปกรณ์มีทั้งผลิตการพิมพ์ อินเตอร์เฟซ U disk และอินเตอร์เฟส RS232 ซึ่งสะดวกสําหรับสํานักงานที่ไม่มีกระดาษ
8. ใช้กล่องพลาสติกวิศวกรรมหลายฟังก์ชัน ที่ทนต่อความหนาวและอุณหภูมิ ปิดและกันน้ํา และกันตกและกันกระแทก ซึ่งสะดวกสําหรับการทดลองสนาม
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

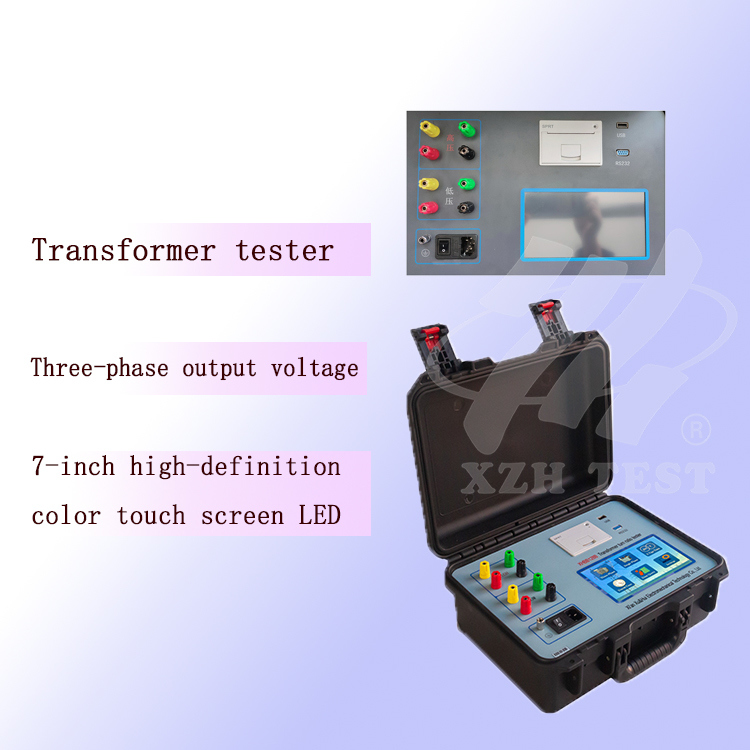

การนําเสนอกลุ่ม
(1) หน้าจอ: หน้าจอสัมผัสสี LCD ความละเอียดสูง 7 นิ้ว, ไฟเบาะปรับแบบดิจิตอล, เมนูการทํางานจอและผลการทดสอบ
(2) ปลายความดันสูง: เชื่อมต่อปลายเหลือง, เขียว, แดงและดําของสายการทดสอบและเชื่อมต่อ 3 ขั้นตอน a, B, C และ O บนด้านความดันสูงของทรานฟอร์มที่ทดสอบ
(3) ปลายความดันต่ํา: สีเหลือง, เขียว, แดงและดําเชื่อมต่อกับสามระยะ a, B, C และ o ในด้านความดันต่ําของทรานฟอร์มที่ทดสอบ
(4). AC220V: ท่าทางเข้าพลังงานของเครื่องจักรทั้งเครื่อง, เชื่อมต่อกับ AC220V ความถี่ของพลังงานที่ให้พลังงาน
(5) สถานที่ป้องกันการติดดิน
การสื่อสาร: การสื่อสารแบบเรียงลําดับ
(7) USB: การเก็บข้อมูลใน USB
(8) เครื่องพิมพ์: พิมพ์ผลการทดสอบหลังจากการวัด
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
อินเตอร์เฟซการทดสอบ
หลังจากเครื่องมือเริ่มต้น, อินเตอร์เฟซการเริ่มต้นจะแสดงออกตามที่แสดงในรูปภาพ มีการเลือกฟังก์ชันหกในอินเตอร์เฟสการเริ่มต้น, รวมถึงการเลือกฟังก์ชันหก:[การวัด 3 ขั้นตอน], [การวัดระยะเดียว], [ทรานฟอร์เมอร์ชนิด Z], [การตั้งค่าเวลา], [การสอบถามข้อมูล] และ [การตั้งค่าระบบ] คลิกกีฟังก์ชันใด ๆ เพื่อใส่การตั้งค่า
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
อินเตอร์เฟซการวัด 3 ขั้นตอน
คลิก [การวัดสามระยะ] เพื่อเข้าสู่อินเตอร์เฟซการวัดสามระยะ กล่องข้อความสามารถเปิดคีย์บอร์ดการใส่ด้านบน และคุณสามารถใส่ค่าพิเศษค่าธรรมดาสามารถเปลี่ยนโดยกดปุ่มด้านขวา;
วิธีการตั้งค่าในการวัดแบบหนึ่งเฟส, โทรทรานฟอร์มชนิด Z และการวัดแบบสามเฟสโดยพื้นฐานก็เหมือนกันและจะไม่ซ้ํา
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
อินเตอร์เฟซการทดสอบที่แสดงในรูปด้านล่าง
หลังจากการทดสอบเสร็จสิ้น กด
[กลับ] คีย์เพื่อกลับไปยังอินเตอร์เฟซการเริ่มต้น
[ก่อนหน้านี้] [ถัดไป] คุณสามารถดูและพิมพ์ข้อมูลประวัติศาสตร์;
[U disk] คือการเก็บข้อมูลปัจจุบันไว้ใน USB flash disk
[พิมพ์] คุณสามารถพิมพ์ข้อมูลการทดสอบ
| ระยะทดสอบ | 0.9~10000 |
| ความแม่นยําของการวัด | ± 0.1% + 2 หลัก (0.9-500) ±0.2% + 2 หลัก (501-2000) ±0.5% + 2 คํา (2001-10000) |
| การแก้ไข | 0.0001 อย่างน้อย |
| ความดันการออก | ปรับโดยอัตโนมัติตามภาระ |
| พลังงานไฟฟ้า | AC220V±10% 50±1Hz |
| อุณหภูมิบริเวณ | - 10°C~40oC |
| ความชื้นสัมพัทธ์ | ≤85% ไม่มีการปนเปื้อน |
| ขนาด | โฮสต์: 360*290*170 ((mm) กล่องสาย: 360*290*170 ((mm) |
| น้ําหนัก | โฮสต์ 5.9KG กล่องสายไฟ: 5.65KG |
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
การบรรจุ:กล่องไม้ที่เต็มไปด้วยฟอง
การขนส่งทางอากาศ, ทางทะเล, ทางด่วน เป็นต้น
เวลาส่ง:7-15 วันถ้ามันอยู่ในสต๊อก
A: เราเป็นโรงงาน
A: โดยทั่วไปมัน 5-10 วันถ้าสินค้ามีในสต็อค. หรือมัน 15-20 วันถ้าสินค้าไม่ได้ในสต็อค,
มันขึ้นอยู่กับปริมาณ
A: การชําระ <= 1000USD, 100% ล่วงหน้า
หากคุณมีคําถามอื่น ๆ, pls ส่งเราสอบถามด้านล่าง:
XI'AN XU&HUI ELECTROMECHANICAL TECHNOLOGY CO.,LTD บริษัทผู้ประกอบการ
อาคาร B8-01, ระยะ I, Ronghao City อุตสาหกรรม, เลขที่ 2098, ถนน Weiyang 9th, เขต Gaoling, Xi'an
