เครื่องวิเคราะห์การตอบสนองความถี่สกัด 3 ขั้นตอนสําหรับการวัดพร้อมกัน

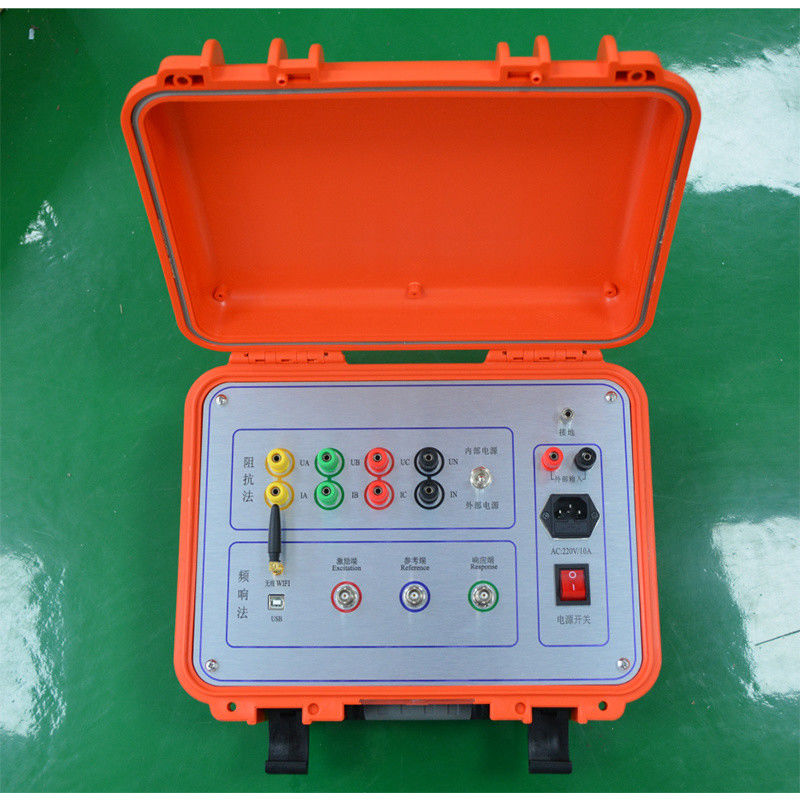

XHBX1501S เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลง
ชุดทดสอบ SFRA สำหรับหม้อแปลง (การวัดพร้อมกันสามเฟส)

รายละเอียดสินค้า

เครื่องทดสอบการเสียรูปของขดลวดหม้อแปลงสามารถวินิจฉัยข้อบกพร่องภายในหม้อแปลงได้อย่างแม่นยำโดยอิงจากการวัดพารามิเตอร์ลักษณะเฉพาะของขดลวดหม้อแปลงภายใน โดยใช้วิธีการวิเคราะห์การตอบสนองความถี่ (FRA) ที่พัฒนาและปรับปรุงโดยประเทศที่พัฒนาแล้ว
ใช้สำหรับการตรวจจับข้อบกพร่องโครงสร้างภายในในหม้อแปลงไฟฟ้า 63kV-500kV

คุณสมบัติหลัก

1. การทดสอบสามารถดำเนินการได้โดยไม่ต้องยกฝาครอบและถอดหม้อแปลง

2. ใช้วิธีการกวาดที่ได้รับความนิยมมากที่สุดในการวัด

3. เครื่องมือนี้สามารถวัดหม้อแปลงที่มีแรงดันไฟฟ้าสูงกว่า 6kV

4. ใช้โครงสร้างแบบแยกส่วน โฮสต์ทดสอบและคอมพิวเตอร์โฮสต์เชื่อมต่อกันด้วย USB หรือการเชื่อมต่อเครือข่าย สามารถใช้งานได้อย่างอิสระเมื่อเสียบปลั๊ก

5. การเดินสายไฟภาคสนามทำได้ง่าย ใช้งานง่าย

6. ช่วงไดนามิกการวัด: -100dB ~ 20dB

7. ซอฟต์แวร์วิเคราะห์มีประสิทธิภาพ และตัวบ่งชี้ซอฟต์แวร์และฮาร์ดแวร์เป็นไปตามมาตรฐานแห่งชาติ DL/T911-2004

8. การวัดแบบกวาดใช้การกระจายแบบเชิงเส้นหรือลอการิทึม

9. ช่องทางการตอบสนองมีหลายช่วงและปรับช่วงโดยอัตโนมัติในระหว่างกระบวนการวัด

พารามิเตอร์ทางเทคนิคหลัก

★ โหมดการสแกน:

1. การกระจายการสแกนแบบเชิงเส้น
   ช่วงการวัดการสแกน: (10Hz) - (10MHz) 40000 จุดสแกน ความละเอียด 0.25kHz, 0.5kHz และ 1kHz
2. การกระจายการวัดการสแกนความถี่แบบแบ่งส่วน

★ พารามิเตอร์ทางเทคนิคอื่นๆ:

1. ช่วงการวัดแอมพลิจูด (-120dB) ถึง (+20 dB)
2. ความแม่นยำในการวัดแอมพลิจูด: 0.1dB
3. ความแม่นยำของความถี่ในการสแกน: 0.01%
4. อิมพีแดนซ์อินพุตสัญญาณ: 1MΩ
5. อิมพีแดนซ์เอาต์พุตสัญญาณ: 50Ω
6. แอมพลิจูดเอาต์พุตสัญญาณ: ± 20V
7. เปอร์เซ็นต์การทำซ้ำการทดสอบ: 99.9%
8. ขนาดเครื่องมือวัด (ยาวxกว้างxสูง) 300X340X120 (มม.)
9. ขนาดกล่องอลูมิเนียมของเครื่องมือ (ยาวxกว้างxสูง) 310X400X330 (มม.)
10. น้ำหนักรวม: 13 กก.
11. อุณหภูมิในการทำงาน: -10ºC ถึง +40ºC
12. อุณหภูมิในการจัดเก็บ: -20ºC ถึง +70ºC
13. ความชื้นสัมพัทธ์: <90%, ไม่มีการควบแน่น
