| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE, ISO |
| หมายเลขรุ่น: | เอ็กซ์เอชทีเอ็กซ์201ดี |

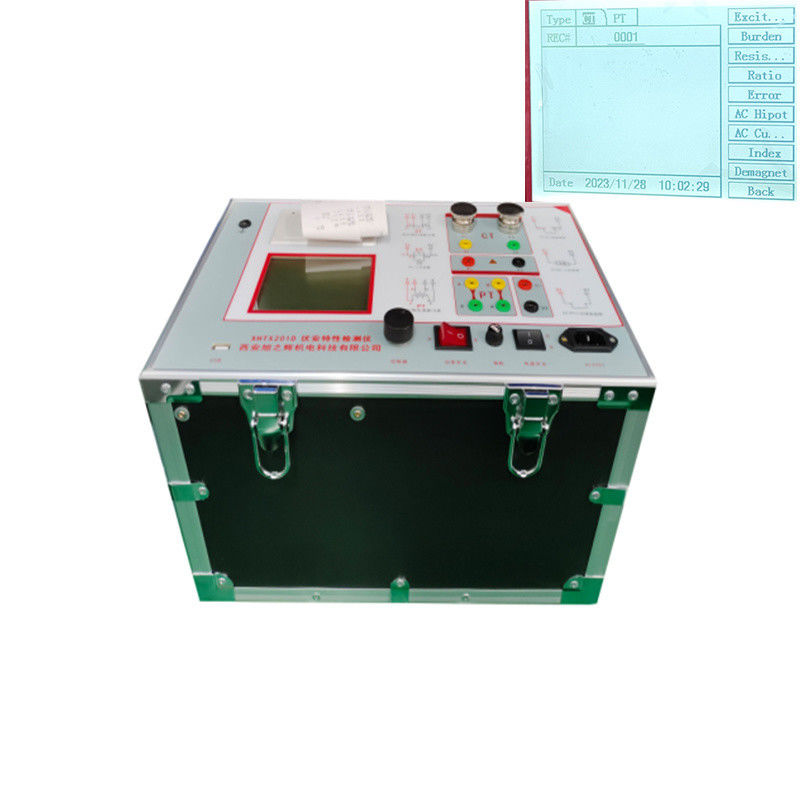

XHTX201D เครื่องวิเคราะห์ CT/PT ส่วนใหญ่ใช้สำหรับการทดสอบภาคสนามของ CT และ PT คลาส P รายการทดสอบส่วนใหญ่ประกอบด้วยลักษณะการกระตุ้น, อัตราส่วนการแปลง, ขั้ว, การลดสนามแม่เหล็ก, เส้นโค้งข้อผิดพลาด 5% และ 10%, การตรวจสอบวงจรทุติยภูมิ, การทดสอบความทนทานต่อกระแสสลับความถี่กำลังไฟฟ้า และโหลดทุติยภูมิ ใช้ LCD, เครื่องพิมพ์ขนาดเล็กในตัวรองรับการพิมพ์ภาคสนาม รองรับการใช้ USB แฟลช ไดรฟ์ เพื่อถ่ายโอนข้อมูล ด้วยการใช้งานที่ง่ายและสะดวก
คุณสมบัติหลัก
รองรับการตรวจจับทั้ง CT และ PT
ฟังก์ชันการทดสอบหลักและพารามิเตอร์ทางเทคนิคตารางฟังก์ชัน
| I. หม้อแปลงกระแสไฟฟ้า (CT) | II. หม้อแปลงแรงดันไฟฟ้า (PT) |
| 1. เส้นโค้งแม่เหล็ก | 1. การทดสอบลักษณะการกระตุ้น |
| 2. การทดสอบอัตราส่วนการแปลง | 2. การทดสอบอัตราส่วนการแปลง |
| 3. ขั้ว | 3. ขั้ว |
| 4.5% และ 10% เส้นโค้งข้อผิดพลาด | 4. การทดสอบความทนทานต่อกระแสสลับความถี่กำลังไฟฟ้า |
| 5. การฉีดกระแส | 5. การลดสนามแม่เหล็ก |
| 6. การลดสนามแม่เหล็ก | 6. การคำนวณค่าจุดเข่า |
| 7. การทดสอบความทนทานต่อกระแสสลับความถี่กำลังไฟฟ้า | 7. การทดสอบโหลดทุติยภูมิจริง |
| 8. การคำนวณค่าจุดเข่าของการกระตุ้นโดยอัตโนมัติ | 8. การทดสอบความต้านทาน |
| 9. การทดสอบโหลดทุติยภูมิจริง | |
| 10. การทดสอบความต้านทาน |
| พารามิเตอร์ทางเทคนิคหลัก | |
| แหล่งจ่ายไฟในการทำงาน: | AC220V±20V, 50~60Hz |
| รูปคลื่นเอาต์พุตของแหล่งจ่ายไฟของอุปกรณ์: | คลื่นไซน์ |
| แรงดันไฟฟ้าเอาต์พุตเครื่องเดียวของลักษณะการกระตุ้น: | 0~2500V |
| กระแสไฟกระตุ้น: | 0~20 A |
| กระแสไฟเอาต์พุตเครื่องเดียวของการทดสอบอัตราส่วนการแปลง | 0~1000A |
| ช่วงการวัดอัตราส่วน CT | 5~25000A/5A(5000A/1A) |
| Pช่วงการวัดอัตราส่วน T | 1~500KV |
| ช่วงโหลด | 5~1000VA |
| ช่วงการวัดความต้านทาน | 0.1~300Ω |
| ข้อผิดพลาด: | ≤0.5%(0.2%*การอ่าน+0.3%*ช่วง) |
| อุณหภูมิในการทำงาน: | -10ºC~+40ºC |
| ความชื้นสัมพัทธ์: | <90RH% |
| ระดับความสูง | ≤1000m |
| ขนาดโดยรวม(ยาว×กว้าง×สูง): | 400 *200 * 260(มม.) |
| น้ำหนัก: | ≤23 กก |
