| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | XHDD503C |

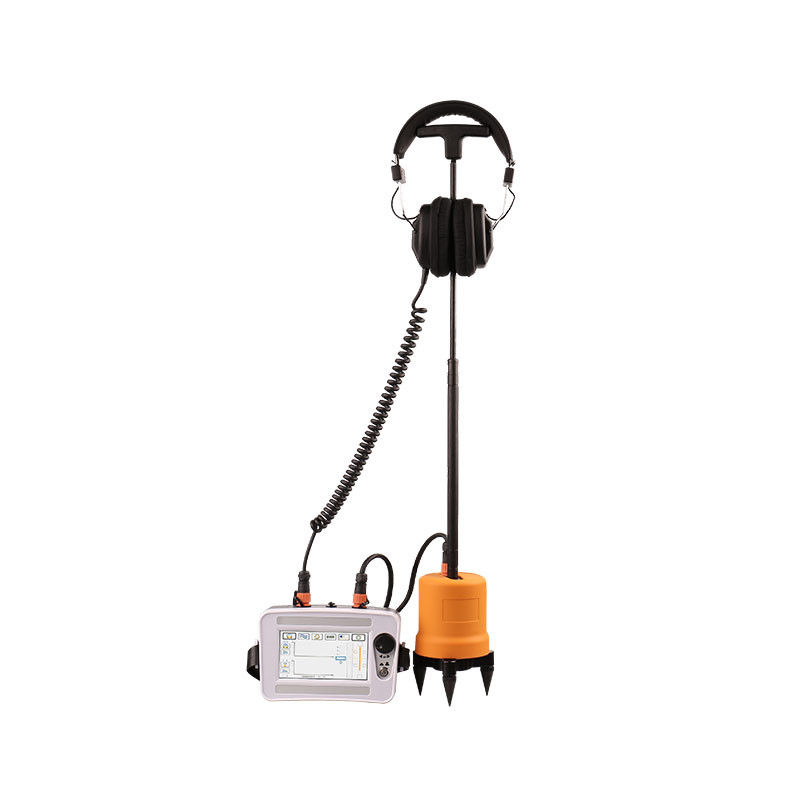

เครื่องชี้จุดผิดพลาดสายไฟฟ้า XHDD503C ใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อกําหนดจุดผิดพลาดสายไฟฟ้า
แฟลชออเวอร์อิเล็กทรอนิกส์ถูกผลิตโดย เครื่องผลักดันการปล่อยไฟ, จับและขยายโดยเครื่องตรวจสอบที่ตรงกันและตําแหน่งที่แม่นยําของจุดผิดพลาดถูกกําหนดโดยการตัดสินทางการได้ยินและภาพ.
มันเป็นอุปกรณ์ที่ทําการตั้งตําแหน่งจุดผิดพลาดของสายไฟฟ้าในช่วงการวัดโดยตรง และรวบรวมความแตกต่างระหว่างเวลาเสียงและแม่เหล็กมันรวมเทคโนโลยีตําแหน่ง, การทดสอบที่ได้รับการสนับสนุนทางและเทคโนโลยีอื่น ๆ ที่ให้รูปแบบการทดสอบหลายรูปแบบและข้อมูลที่รวดเร็วและหลากหลายเพื่อให้มีประสิทธิภาพและแม่นยําในการกําหนดตําแหน่งความผิดพลาดของเคเบิล
เครื่องค้นหาความผิดพลาดสายไฟฟ้านี้เหมาะสําหรับความต้านทานต่ํา, การตัดวงจรสั้น, การตัดวงจรเปิด และความผิดพลาดของการตัดสายไฟฟ้า, สายไฟฟ้าโคอาเซียลความถี่สูง, สายไฟฟ้าถนนและสายที่ฝังทําจากวัสดุต่าง ๆ ที่มีส่วนตัดข้ามและสื่อต่าง ๆรวมถึงการรั่วไหลแรงสูง และความผิดพลาด flashoverแรงสูง
ลักษณะ
1. 5 นิ้วสัมผัสความสว่างสูง LCD รับประกันความเห็นภายใต้แสงอาทิตย์
2. ใช้เทคโนโลยีการตั้งตําแหน่งสมองเสียงและแม่เหล็ก เพื่อคํานวณความแตกต่างเวลาเสียงและแม่เหล็กโดยอัตโนมัติ
3ค่าการเพิ่มและค่าการกระตุ้นของสัญญาณเสียงและสัญญาณแม่เหล็กสามารถปรับด้วยมือเพื่อปรับตัวให้เข้ากับสภาพแวดล้อมต่าง ๆ
4มีเทคโนโลยีลดเสียงเบื้องหลัง และสามารถเลือกจากวิธีการกรองที่หลากหลาย
5มีฟังก์ชันลดเสียงเบื้องหลัง BNR และลดเสียงเงียบ
6มันมีเครื่องแสดงทางเบี่ยงเบน
7อุปกรณ์ประกอบด้วยเซ็นเซอร์สัญญาณแยกทางกายภาพหลายชั้น กันน้ํา IP65
8แบตเตอรี่ลิธีียมขนาดใหญ่ ระยะเวลารอคอยนาน พร้อมชาร์จเร็ว
9ขนาดเล็กและเบา ใช้งานง่าย และมีอินเตอร์เฟซมนุษย์-เครื่องจักรง่าย
ตัวชี้วัดทางเทคนิค
| 1 | ปริมาตรกรอง |
All-pass: 100Hz~1600Hz ต่ําผ่าน: 100Hz ~ 300Hz ควอลคอม: 160Hz ~ 1600Hz แบนด์พาส: 200Hz ~ 600Hz |
| 2 | การเพิ่มช่องทาง | 8 ระดับ ปรับได้ |
| 3 | การเพิ่มช่องแม่เหล็ก | 8 ระดับ ปรับได้ |
| 4 | การเพิ่มผลผลิต | 16 ระดับ (0 ~ 112db) |
| 5 | อุปทานการออก | 350Ω |
| 6 | ความแม่นยําในการตั้งตําแหน่งเสียงแม่เหล็ก | ต่ํากว่า 0.2 เมตร |
| 7 | ความแม่นยําในการระบุเส้นทาง | ต่ํากว่า 0.5 เมตร |
| 8 | พลังงานไฟฟ้า | 4*18650 แบตเตอรี่ลิตียมมาตรฐาน |
| 9 | เวลารอ | กว่า 8 ชั่วโมง |
| 10 | ปริมาณ | 428L × 350W × 230H |
| 11 | น้ําหนัก | 6.5 กิโลกรัม |
| 12 | อุณหภูมิบริเวณ | -25 ~ 65 °C ความชื้นสัมพันธ์: ≤ 90% |
หลักการทํางาน
อุปกรณ์นี้ใช้วิธีการปรับปรุงเสียงและแม่เหล็กเพื่อหาจุดผิดพลาดอย่างแม่นยํา มันเป็นวิธีการตั้งตําแหน่งที่แม่นยําและพิเศษมากหลักการของมันขึ้นอยู่กับวิธีการกําหนดจุดเสียงดั้งเดิมและเพิ่มการตรวจจับและการใช้สัญญาณไฟฟ้าแม่เหล็ก.
เมื่อเครื่องผลิตไฟฟ้าแรงสูงทําการท่อนกระแทกบนสายไฟที่ผิดปกติ เสียงที่เกิดจากการท่อนกระแทกที่จุดผิดปกติจะถูกส่งไปยังพื้นดินสัญญาณเสียงถูกจับโดย sonda ความรู้สึกสูงหลังจากการขยายเสียง เสียง "พ๊อป" สามารถได้ยินได้ โดยการฟังด้วยหูฟัง
โซนที่ติดตั้งในโซนรับสัญญาณสนามแม่เหล็กในเวลาจริง and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signal.ย้ายตําแหน่งเซ็นเซอร์เพื่อหาจุดที่มีความแตกต่างเวลาเสียง-แม่เหล็กเล็กที่สุด, จากนั้นตําแหน่งแม่นยําของจุดผิดพลาดจะอยู่ใต้มัน
อุปกรณ์การวัดเสียงแบบดั้งเดิม โดยทั่วไปใช้หูฟังเพื่อเฝ้าระวังหรือเสริมด้วยการสวิงของตัวชี้วัดของเครื่องวัด เพื่อระบุเสียงการปล่อยที่จุดผิดพลาดเนื่องจากเสียงการปล่อยหายไปในทันทีและไม่ต่างกันมากจากเสียงรอบตัว มันมักจะนํามาซึ่งความยากลําบากอย่างมากสําหรับผู้ประกอบการที่ไม่ได้มีประสบการณ์มากวิธีการปรับปรุงเสียง-แม่เหล็กได้อย่างมีประสิทธิภาพหลีกเลี่ยงปัญหาด้านบนของวิธีการวัดเสียงแบบดั้งเดิม.
1 การปรับ: กดปุ่มปรับเพื่อเข้าสู่อินเตอร์เฟซการปรับ และหมุนปุ่มปรับเพื่อตั้งค่าปริมาตรการปรับ
2 แหล่งพลังงาน: เปิดและปิดแหล่งพลังงานของระบบ เมื่อเปิดระบบ คุณจําเป็นต้องกดและยึดปุ่มพลังงานเป็นเวลา 3 ถึง 4 วินาที จนกว่าคุณจะได้ยินเสียง "บีป" ยาวแล้วคุณก็ยกปุ่มได้; เมื่อปิด, คุณจําเป็นต้องกดและยึดปุ่มการทํางานเป็นเวลา 3 ถึง 4 วินาที;
3 จอ: จอสัมผัสขนาด 5 นิ้ว
1 เซนเซอร์: ท่าเชื่อมเซนเซอร์;
2 การชาร์จ: สายเชื่อมชาร์จ
3 แจ็คหูฟังพิเศษ
อินเตอร์เฟซและการนําเสนอฟังก์ชัน
อินเตอร์เฟซการทํางานประกอบด้วยพื้นที่แสดงรูปคลื่นและพื้นที่ปรับปารามิเตอร์ ฟังก์ชันของแต่ละส่วนนํามาอย่างละตัวตามโลโก้ในรูปด้านบน
1/2: การตั้งค่าการเพิ่มเสียง / การตั้งค่าการก่อเสียง: คลิกไอคอนหรือเข้าสู่การตั้งค่าการเพิ่มเสียงและการตั้งค่าการก่อเสียง อินเตอร์เฟซ 1 คือการตั้งค่าการเพิ่มเสียงและ 2 คือการตั้งค่าการก่อเสียง
1) การเพิ่มเสียงมีทั้งหมด 1 ถึง 8 เกียร์ปรับได้ คลิกลูกศรขึ้นและลงเพื่อปรับปริมาตรการเสริมเสียงของเสียงให้กับสัญญาณ หรือหมุนปุ่มปรับ เลือกไอคอน,กดปุ่มปรับ เพื่อเข้าสู่อินเตอร์เฟซการตั้งค่าเสียงเพิ่ม และปรับเสียงให้กับสัญญาณ
2) เครื่องกระตุ้นเสียงมีทั้งหมด 0 ถึง 99 ระดับปรับ. กดลูกศรขึ้นและลงเพื่อปรับขั้นต่ํากระตุ้นเสียง, หรือหมุนปุ่มปรับ, เลือกไอคอน,กดปุ่มการปรับ เพื่อเข้าสู่อินเตอร์เฟซการตั้งค่ากระตุ้นเสียงและปรับขั้นต่ํากระตุ้นเสียงค่าขีดจํากัด. ค่าที่ใหญ่กว่า, ความรู้สึกกระตุ้นต่ํากว่าและสัญญาณที่กรองสูงกว่า. ค่าขีดจํากัดกระตุ้นโดยกําหนดการในการเริ่มต้นคือ 30 ระดับ.
3/4: การตั้งค่าการเพิ่มสนามแม่เหล็ก / การตั้งค่าการก่อการสนามแม่เหล็ก: คลิกไอคอนเพื่อเข้าสู่การตั้งค่าการเพิ่มสนามแม่เหล็กและการตั้งค่าการก่อการสนามแม่เหล็ก อินเตอร์เฟซด้านซ้ายคือการตั้งค่าการเพิ่มสนามแม่เหล็กและด้านขวาคือการตั้งค่าการกระตุ้นสนามแม่เหล็ก.
1) การเพิ่มสนามแม่เหล็กมีทั้งหมด 1 ถึง 8 เกียร์ที่ปรับได้ คลิกลูกศรขึ้นและลงเพื่อปรับปัจจัยการขยายของสนามแม่เหล็กให้กับสัญญาณ หรือหมุนปุ่มปรับเลือกไอคอน, กดปุ่มปรับ เพื่อเข้าสู่การตั้งค่าการใช้งานการเพิ่มสนามแม่เหล็กและปรับคู่สนามแม่เหล็ก.การเพิ่มสนามแม่เหล็กโดยกําหนดในการเริ่มต้นคือ 8 ระดับ.
2) เครื่องกระตุ้นสนามแม่เหล็กมีทั้งหมด 0 ถึง 99 เกียร์ปรับได้ คลิกลูกศรขึ้นและลงเพื่อปรับขั้นต่ํากระตุ้นสนามแม่เหล็กความรู้สึกของเครื่องกดที่ต่ํากว่าและสัญญาณที่กรองสูงกว่า. หรือหมุนปุ่มปรับและเลือกไอคอน กดปุ่มปรับเพื่อเข้าสู่การตั้งค่าการกดสนามแม่เหล็ก และปรับขั้นต่ําการกดสนามแม่เหล็กการเพิ่มสนามแม่เหล็กโดยกําหนดการในการเริ่มต้นคือ 30 ระดับ.
5: การชี้แจงของซอนด์: เมื่อซอนด์ไม่เชื่อม โบราณที่มีสี่เสา
6: การกรองผ่านทั้งหมด: โหมดกรองผ่านทั้งหมด
การกรองที่ผ่านต่ํา: โหมดกรองที่ผ่านต่ํา
การกรองผ่านสูง: โหมดกรองผ่านสูง
การกรองผ่านวงจร: วิธีกรองผ่านวงจร
7การตั้งค่าเงียบ: คลิกไอคอนเพื่อเปิดและปิดโหมดเงียบ หลังจากเปิดเงียบ เมื่อผู้ประกอบการยึดมือเจ้าบ้านจะเปิดเครื่องปิดเสียงทันที เพื่อป้องกันความเสียหายจากเสียง.
8การตั้งค่า BNR: คลิกอิคอนเพื่อเปิดและปิดการลดเสียงเสียงดิจิตอล เปิด/ปิด (อิคอนที่มีสัญลักษณ์) ฟังก์ชันลดเสียงดิจิตอลเบื้องหลัง (BNR)การลดความรําคาญของความรําคาญของความรําคาญของความรําคาญของความรําคาญทําให้มันง่ายกว่าที่จะกําหนดจุดอย่างแม่นยํา
9การตั้งเสียง: คลิกไอคอน หรือหมุนปุ่มปรับเสียง เพื่อตั้งเสียง และคลิกปุ่ม "+" หรือ "-" บนหน้าจอ ปรับเสียงหูฟังมีทั้งหมด 0 ถึง 16 ระดับปรับได้แนะนําให้ตั้งมันให้ 8 ระดับ
10.การแสดงพลังงาน: แสดงสถานะพลังงานแบตเตอรี่ของอุปกรณ์
11ความเข้มข้นของเสียง: การแสดงความเข้มข้นของเสียงและการแสดงตัวเลขที่ตรงกัน
12สัญญาณไฟฟ้าแม่เหล็ก: การเริ่มต้นเสร็จ, คุณสามารถทดลองโลโก้ (ฟ้าคะนองเป็นสีเหลือง); ปิดเสียงหรือสัมผัสโลโก้เซ็นเซอร์ (ฟ้าคะนองเป็นสีขาว).
13ความเข้มข้นของสนามแม่เหล็ก: การแสดงความเข้มข้นของสนามแม่เหล็กและการแสดงตัวเลขที่ตรงกัน
14.สี่ชุดของการแสดงข้อมูลความแตกต่างเวลาเสียงและแม่เหล็ก แสดงความแตกต่างเวลาเสียงและแม่เหล็กสําหรับการอ้างอิงของผู้ใช้เพื่อเพิ่มความแม่นยําของจุดคงที่

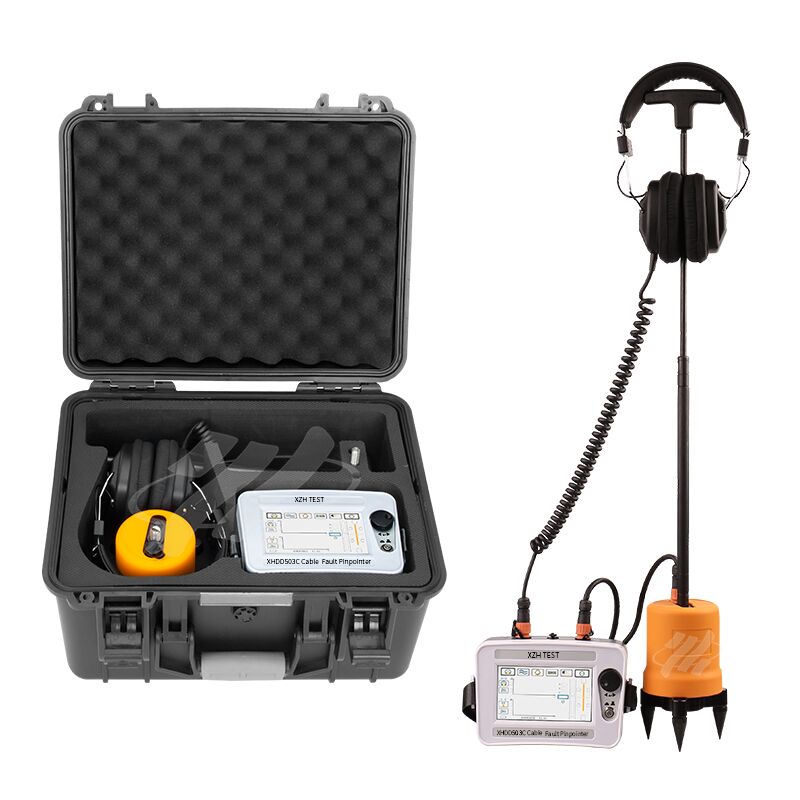

รายการบรรจุ
การทดสอบในสถานที่
