| สถานที่กำเนิด: | ซีอาน, ชานซี, จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | XHSZ506S |
XHZS506S
The เครื่องมือเจาะสายเคเบิล XHZS506Sเป็นอุปกรณ์พิเศษ ส่วนใหญ่ใช้สำหรับการระบุสายเคเบิลแบบทำลายเพิ่มเติมหลังจากระบุสายเคเบิลและก่อนการเลื่อย
ในกระบวนการก่อสร้างสายเคเบิลไฟฟ้า เมื่อย้ายและซ่อมแซมสายเคเบิลที่วางไว้ มักจำเป็นต้องเลื่อยสายเคเบิลที่เกี่ยวข้องออก เพื่อความปลอดภัยส่วนบุคคลของผู้ปฏิบัติงาน ก่อนอื่น จำเป็นต้องตัดสินว่าสายเคเบิลที่เกี่ยวข้องในไซต์งานมีกระแสไฟฟ้าหรือไม่ หลังจากยืนยันแล้วเท่านั้นจึงจะสามารถเลื่อยสายเคเบิลที่เกี่ยวข้องออกได้
วิธีการยืนยันอย่างแน่นอนว่าสายเคเบิลมีกระแสไฟฟ้าหรือไม่ ปัจจุบันมีเพียงวิธีการลัดวงจรสายเคเบิลเทียบกับพื้นดินหรือเทียบกับเฟสโดยการเจาะเชิงกล
อุปกรณ์เจาะสายเคเบิลใช้อุปกรณ์เจาะ/อัตโนมัติแบบรีโมทคอนโทรล ซึ่งสามารถสร้างความเสียหายและเจาะสายเคเบิลที่เกี่ยวข้องได้ครั้งเดียวในไซต์งาน หากสายเคเบิลมีกระแสไฟฟ้า สายเคเบิลจะระเบิดเมื่อถูกเจาะ มิฉะนั้นสายเคเบิลจะไม่มีกระแสไฟฟ้า
ประกอบด้วยสองส่วน: ปืนและตัวควบคุม:
หลักการทำงาน
ปืนเป็นอุปกรณ์พิเศษชนิดลูกสูบความเร็วต่ำที่ออกแบบมาเป็นพิเศษสำหรับการเจาะสายเคเบิล โครงสร้างมีความสมเหตุสมผลและเบา และติดตั้งและแก้ไขได้ง่ายมาก สามารถติดตั้งได้ทุกมุม ตัวควบคุมใช้วงจรตรวจจับอิเล็กทรอนิกส์ขั้นสูง อุปกรณ์สามารถเปิดตัวตะปูเหล็กไปยังสายเคเบิลจากระยะไกล ทำให้เกิดการลัดวงจรของสายเคเบิล หากสายเคเบิลมีกระแสไฟฟ้า จะต้องยิงและปล่อยกระแสไฟฟ้า หากไม่มีไฟฟ้า เป็นสายเคเบิลที่ถูกปิดเครื่อง
| เส้นผ่านศูนย์กลางสายเคเบิล (มม.) | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| ข้อมูลจำเพาะของตะปู | PS27C8 | PS37C8 | PS47C8 | PS52C8 | ||||
| ข้อมูลจำเพาะ | สีดำ | สีน้ำเงิน | สีเหลือง | สีแดง | แนะนำ | 35kV และต่ำกว่า | สูงกว่า 35kV |
| พลังงาน | ขั้นต่ำ | เล็ก | กลาง | ใหญ่ | พร้อม S1 สีเหลือง | พร้อม S1 สีแดง (6.8*11 มม.) |
คำอธิบายการทำงาน
สำหรับเครื่องมือเจาะสายเคเบิล ปืนเดี่ยวสามารถสร้างจุดลัดวงจรได้เพียงจุดเดียวบนสายเคเบิลในแต่ละครั้ง และปืนคู่สามารถสร้างจุดลัดวงจรได้สองจุดบนสายเคเบิลในแต่ละครั้ง เนื่องจากสายเคเบิลสามเฟสมักจะมีรูปร่างเป็น "品" หากเจาะด้วยปืนเดี่ยว มันจะเจาะเข้าไปในช่องว่างของ "品" (นั่นคือ ช่องว่างระหว่างสองเฟส) โดยไม่เจาะสายเคเบิลทั้งหมด การมีอยู่ไม่สามารถสร้างการลัดวงจรจริงได้ นั่นคือ ไม่สามารถบรรลุวัตถุประสงค์ในการเจาะได้ ขอแนะนำให้ใช้การกำหนดค่าปืนคู่ เมื่อมุมรวมของปืนคู่ไม่ถึง 120° อย่างน้อยหนึ่งปืนสามารถบรรลุวัตถุประสงค์ในการเจาะและสร้างจุดลัดวงจรได้
คุณสมบัติของผลิตภัณฑ์
1. เมื่อมุมระหว่างปืนสองกระบอกไม่ถึง 120° อย่างน้อยหนึ่งปืนสามารถบรรลุวัตถุประสงค์ในการเจาะและสร้างจุดลัดวงจรได้;
2. ใช้รีโมทคอนโทรลแบบมีสาย + ไร้สาย และสามารถควบคุมระยะไกลผ่านผนังได้;
3. สามารถใช้ได้ทั้ง AC และ DC พร้อมชุดแบตเตอรี่ลิเธียมในตัวและอุปกรณ์จัดเก็บพลังงานความจุสูง และมีเวลาในการชาร์จนาน;
4. มีขนาดเล็กและน้ำหนักเบา เหมาะมากสำหรับการใช้งานกลางแจ้ง
บทนำเกี่ยวกับอินเทอร์เฟซการทำงาน
1. การต่อสายดิน: จุดต่อสายดินของเครื่องมือ การป้องกันความปลอดภัย;
2. เอาต์พุต 1: ใช้เชื่อมต่อกับตัวปืน;
3. เอาต์พุต 2: ใช้เชื่อมต่อกับตัวปืน;
4. การชาร์จ: พอร์ตชาร์จ DC12V เชื่อมต่อกับเครื่องชาร์จ 12V เพื่อเริ่มการชาร์จ;
5. สวิตช์: เปิด/ปิดพลังงานการทำงาน;
6. ไฟแสดงสถานะ 1: เมื่อเอาต์พุต 1 ทำงาน ไฟแสดงสถานะจะสว่างขึ้น;
7. ไฟแสดงสถานะ 2: เมื่อเอาต์พุต 2 ทำงาน ไฟแสดงสถานะจะสว่างขึ้น;
8. ไฟแสดงสถานะพลังงาน: เมื่อแบตเตอรี่ในตัวทำงาน จะแสดงพลังงานแบตเตอรี่แบบเรียลไทม์
การเดินสายในภาคสนาม

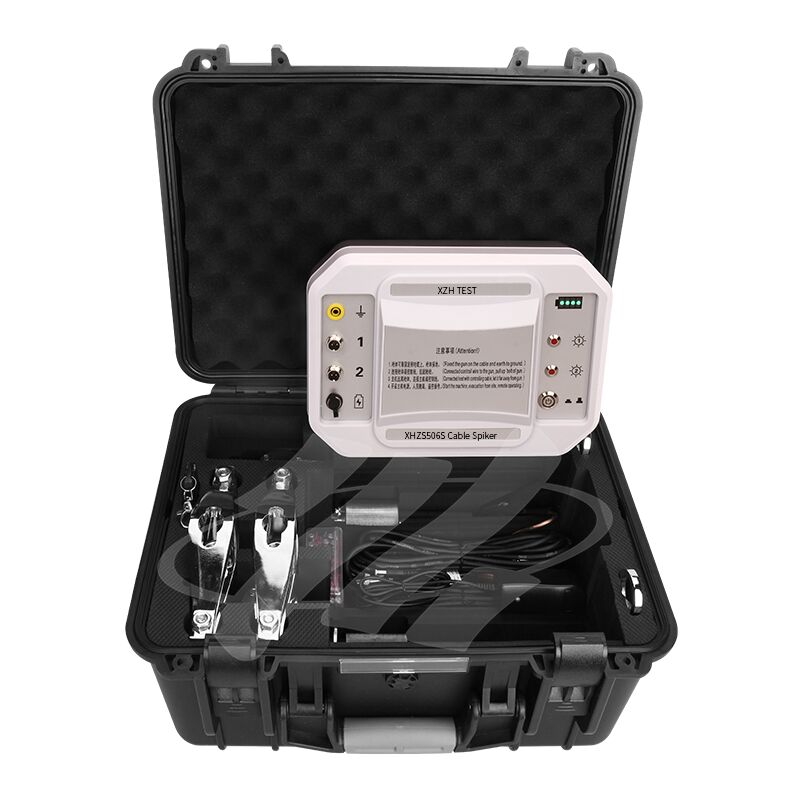

รายการบรรจุภัณฑ์
1. ตัวควบคุม: ควบคุมปืนเพื่อดำเนินการเจาะสายเคเบิล;
2. รีโมทคอนโทรล: ปุ่มสองปุ่ม (A.B) ของรีโมทคอนโทรลสอดคล้องกับเอาต์พุต 1 และเอาต์พุต 2 ของตัวควบคุม;
3. กระสุน: ใส่เข้าไปในห้องเมื่อเจาะ;
4. ตะปูยิง: ใส่ลงในหลอดตะปูเมื่อเจาะ;
5. ปืน
6. สายเอาต์พุต: สายเชื่อมต่อระหว่างตัวควบคุมและปืน;
7. สายดิน: สายเชื่อมต่อระหว่างปืนและสว่านดิน;
8. สว่านดิน: โดยทั่วไป ไม่มีจุดต่อสายดินอย่างเป็นทางการในไซต์งาน ดังนั้นให้หาพื้นดินที่เชื่อถือได้เพื่อใส่;
9. ไขควง, ซ็อกเก็ต, แปรงหลอดทดลอง: อุปกรณ์เสริมสำหรับการทำความสะอาดปืน;
10. สายไฟ (เครื่องชาร์จ): สายชาร์จกล่องควบคุม
