| สถานที่กำเนิด: | ซีอาน ส่านซี จีน |
| ชื่อแบรนด์: | XZH TEST |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | เอ็กซ์เอชจีเอ็กซ์507 |
XHGX507 เครื่องหาท่อเคเบิลใต้ดินใช้เป็นหลักในการตั้งตําแหน่งความผิดพลาดเคเบิล การระบุเคเบิล เส้นทางเคเบิลและการวัดความลึกมันสามารถทําหน้าที่ที่สามารถทําได้ด้วยเครื่องมือเพียงไม่กี่ชุดในอดีต.
หลักการทํางาน
เครื่องหาท่อสายไฟใต้ดินถูกออกแบบขึ้นอยู่กับวิธีการนําไฟฟ้าแม่เหล็กและการใช้หลักการสื่อสาร
1สัญญาณไฟฟ้าแม่เหล็กถูกผลิตโดยตัวส่งสัญญาณ และสัญญาณถูกส่งไปยังสายไฟใต้ดินที่กําลังทดสอบผ่านวิธีการเชื่อมต่อการส่งต่าง ๆ
2หลังจากสายไฟฟ้าใต้ดินผลักดันสัญญาณไฟฟ้าแม่เหล็ก กระแสที่ผลักดันถูกสร้างขึ้นบนสายไฟฟ้า และกระแสที่ผลักดันจะแพร่กระจายไปตามสายไฟฟ้าไปไกล
3ในกระบวนการกระจายกระแสไฟฟ้า คลื่นไฟฟ้าแม่เหล็กถูกกระจายไปยังพื้นดิน ผ่านสายไฟใต้ดินสัญญาณคลื่นไฟฟ้าแม่เหล็กจะได้รับบนพื้นบนเคเบิล.
4ตําแหน่งทิศทางและความผิดพลาดของสายไฟใต้ดิน สามารถตัดสินได้จากการเปลี่ยนแปลงของความเข้มแข็งของสัญญาณที่ได้รับ
ลักษณะ
●จอ LCD ขนาดใหญ่แสดงความเข้มข้นของสัญญาณ และแท่ง, ลูกศรและคําสั่งเสียงทําให้ผู้ใช้งานสามารถตัดสินสถานที่ใต้ดินของสายไฟฟ้าและจุดผิดพลาดได้ง่ายคนเดียวทําได้ทุกอย่าง.
●การออกแบบแบบดิจิตอลทั้งหมด, จอจอใหญ่ LCD ที่ชัดเจน และการตั้งตําแหน่งที่น่าเชื่อถือ
● พกพา และ น้ําหนักเบา ใช้ได้ง่าย
● แบตเตอรี่ ที่ สามารถ รีชาร์จ ได้
●เครื่องวัดออมเมตรที่ติดตั้งในการวัดความต้านทานของสายเคเบิล
●สามารถใช้ในการตรวจพบความผิดพลาดของอุปกรณ์กันไฟได้ถึง 2MΩ ต่อพื้นดิน
●มีฟังก์ชันแสงหลัง เพื่อปรับตัวให้เข้ากับการทํางานกลางคืน
●เครื่องวัดออมเมตรที่ติดตั้งในการวัดความต้านทานของสายเคเบิล
●แสดงความลึกและกระแสของสายไฟฟ้า
ส่วนประกอบหลัก

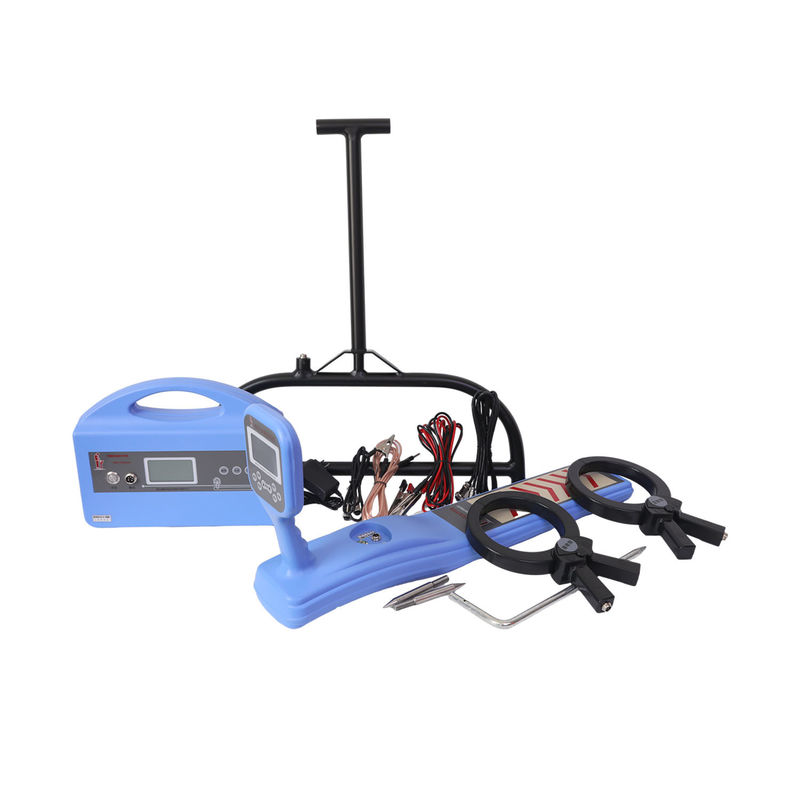

เครื่องตรวจจับท่อสายเคเบิลนี้ประกอบด้วยตัวส่งและตัวรับ โดยมีอุปกรณ์เสริม 2 เครื่องจับ 1 กรอบ A และสายเชื่อมที่จําเป็น
|
ความถี่ในการทํางาน |
ความถี่ต่ํา (815Hz), ความถี่กลาง (8kHz), ความถี่สูง (33kHz), ความถี่วิทยุ (83kHz) |
|
ระบบทํางาน |
วิธีการเชื่อมต่อตรง, วิธีการเชื่อม (วิธีการแคลปเปอร์), วิธีการนํา |
|
ภาระที่ตรงกัน |
5 ออม 3000 ออม |
|
การแสดงอัดอัด |
5 หลัก |
|
ความร้อนเกินและความแรงเกิน |
การป้องกันอัตโนมัติ |
|
พลังงานออก |
เกียร์ต่ํา เกียร์กลาง เกียร์สูง |
| ความถี่ในการทํางาน |
ความถี่ต่ํา (815Hz), ความถี่กลาง (8kHz), ความถี่สูง (33kHz), ความถี่วิทยุ (83kHz), ความถี่เฉย 50Hz |
| โหมดแอนเทนนา |
วิธีคลอง (โหมดค่าศูนย์) วิธีสูงสุด (โหมดสูงสุด) วิธีแรงดันขั้นตอนและวิธีกระแสกระแสปุ่ม (กรอบ A) |
| อัตราการแสดงตัวปัจจุบัน |
แสดงค่ากระแสจริงของสายไฟที่กําลังทดสอบ (หน่วย: mA) |
| อุณหภูมิการทํางาน | -10°C+55°C |
| ตัวชี้พลังงาน | การแสดงภาพ |
| ระยะเวลาใช้งานของแบตเตอรี่ |
การทํางานต่อเนื่อง> 8 ชั่วโมง: การทํางานระยะสั้น> 16 ชั่วโมง |
| การแสดงความแรงของสัญญาณ |
สภาพบันได ระยะดิจิตอล 0-999 |
| รับการควบคุม | การปรับด้วยมือ ระยะไดนามิก 100dB |
| ความลึกในการตรวจจับ |
ความลึกในการตรวจจับสูงสุดประมาณ 10 เมตร |
| ระยะทางการตรวจจับสูงสุด |
สายไฟฟ้าที่มีความละเอียดดี สามารถใช้ได้สูงถึง 15 กม. |
| การวัดความลึก |
กดปุ่มความลึกเพื่อแสดงเลขสามหลัก ความลึกสูงสุดสามารถวัดได้ถึง 10 เมตร |
| ความถูกต้อง |
ความถี่ต่ํา: ± (((1-5) %≤2.5m ความถี่วิทยุ: ± (((5-12) %≤2.5m |
แพ็คเกจ-กล่องป้องกันสแตนเลสอลูมิเนียม-กระเป๋าไม้
